Спосіб керування струмом реактивного навантаження

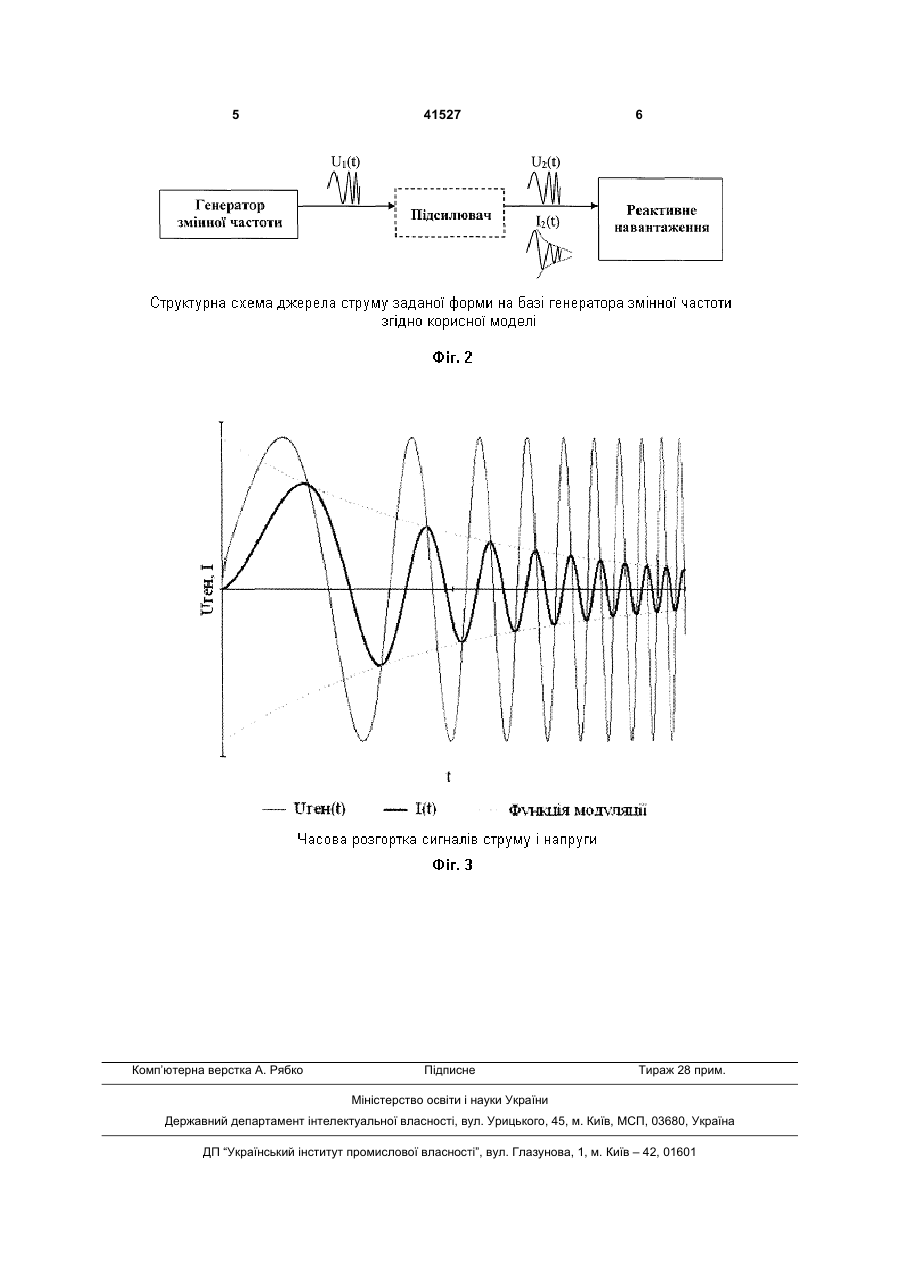

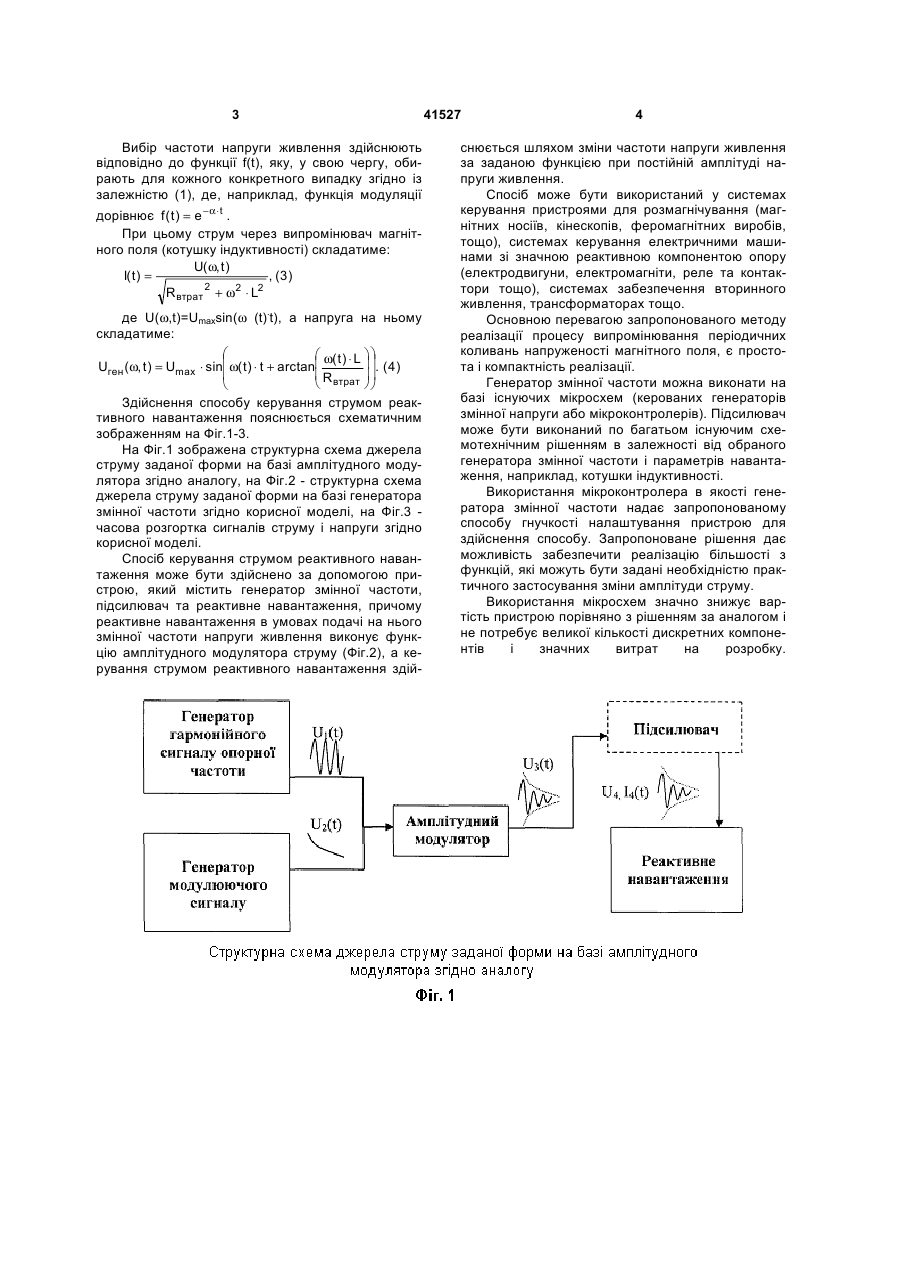

Спосіб керування струмом реактивного навантаження, що включає генерацію вихідного гармонійного сигналу опорної частоти, його амплітудну модуляцію та подачу на реактивне навантаження, який відрізняється тим, що частоту напруги живлення реактивного навантаження змінюють за заданою функцією при постійній амплітуді напруги живлення. (19) (21) u200814918 (22) 24.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) АГАЛІДІ ЮРІЙ СЕРГІЙОВИЧ, UA, КОЖУХАР ПАВЛО ВІКТОРОВИЧ, UA, ЛЕБЕДА ДМИТРО ВАСИЛЬОВИЧ, UA, ЛЄВИЙ СЕРГІЙ ВАСИЛЬОВИЧ, UA, МАНЧЄВ ОЛЕКСАНДР МИХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 Вибір частоти напруги живлення здійснюють відповідно до функції f(t), яку, у свою чергу, обирають для кожного конкретного випадку згідно із залежністю (1), де, наприклад, функція модуляції дорівнює f ( t ) = e − α ⋅ t . При цьому струм через випромінювач магнітного поля (котушку індуктивності) складатиме: U( ω, t ) I( t ) = , (3 ) R втрат 2 + ω2 ⋅ L2 де U(ω,t)=Umaxsin(ω (t).t), а напруга на ньому складатиме: ⎛ ⎛ ω( t ) ⋅ L ⎞ ⎞ ⎟ ⎟. ( 4) Uген (ω, t ) = Umax ⋅ sin⎜ ω( t ) ⋅ t + arctan⎜ ⎜ Rвтрат ⎟ ⎟ ⎜ ⎝ ⎠⎠ ⎝ Здійснення способу керування струмом реактивного навантаження пояснюється схематичним зображенням на Фіг.1-3. На Фіг.1 зображена структурна схема джерела струму заданої форми на базі амплітудного модулятора згідно аналогу, на Фіг.2 - структурна схема джерела струму заданої форми на базі генератора змінної частоти згідно корисної моделі, на Фіг.3 часова розгортка сигналів струму і напруги згідно корисної моделі. Спосіб керування струмом реактивного навантаження може бути здійснено за допомогою пристрою, який містить генератор змінної частоти, підсилювач та реактивне навантаження, причому реактивне навантаження в умовах подачі на нього змінної частоти напруги живлення виконує функцію амплітудного модулятора струму (Фіг.2), а керування струмом реактивного навантаження здій 41527 4 снюється шляхом зміни частоти напруги живлення за заданою функцією при постійній амплітуді напруги живлення. Спосіб може бути використаний у системах керування пристроями для розмагнічування (магнітних носіїв, кінескопів, феромагнітних виробів, тощо), системах керування електричними машинами зі значною реактивною компонентою опору (електродвигуни, електромагніти, реле та контактори тощо), системах забезпечення вторинного живлення, трансформаторах тощо. Основною перевагою запропонованого методу реалізації процесу випромінювання періодичних коливань напруженості магнітного поля, є простота і компактність реалізації. Генератор змінної частоти можна виконати на базі існуючих мікросхем (керованих генераторів змінної напруги або мікроконтролерів). Підсилювач може бути виконаний по багатьом існуючим схемотехнічним рішенням в залежності від обраного генератора змінної частоти і параметрів навантаження, наприклад, котушки індуктивності. Використання мікроконтролера в якості генератора змінної частоти надає запропонованому способу гнучкості налаштування пристрою для здійснення способу. Запропоноване рішення дає можливість забезпечити реалізацію більшості з функцій, які можуть бути задані необхідністю практичного застосування зміни амплітуди струму. Використання мікросхем значно знижує вартість пристрою порівняно з рішенням за аналогом і не потребує великої кількості дискретних компонентів і значних витрат на розробку. 5 Комп’ютерна верстка А. Рябко 41527 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
