Багатовхідний пристрій керування автоматичним вмиканням і вимиканням навантаження

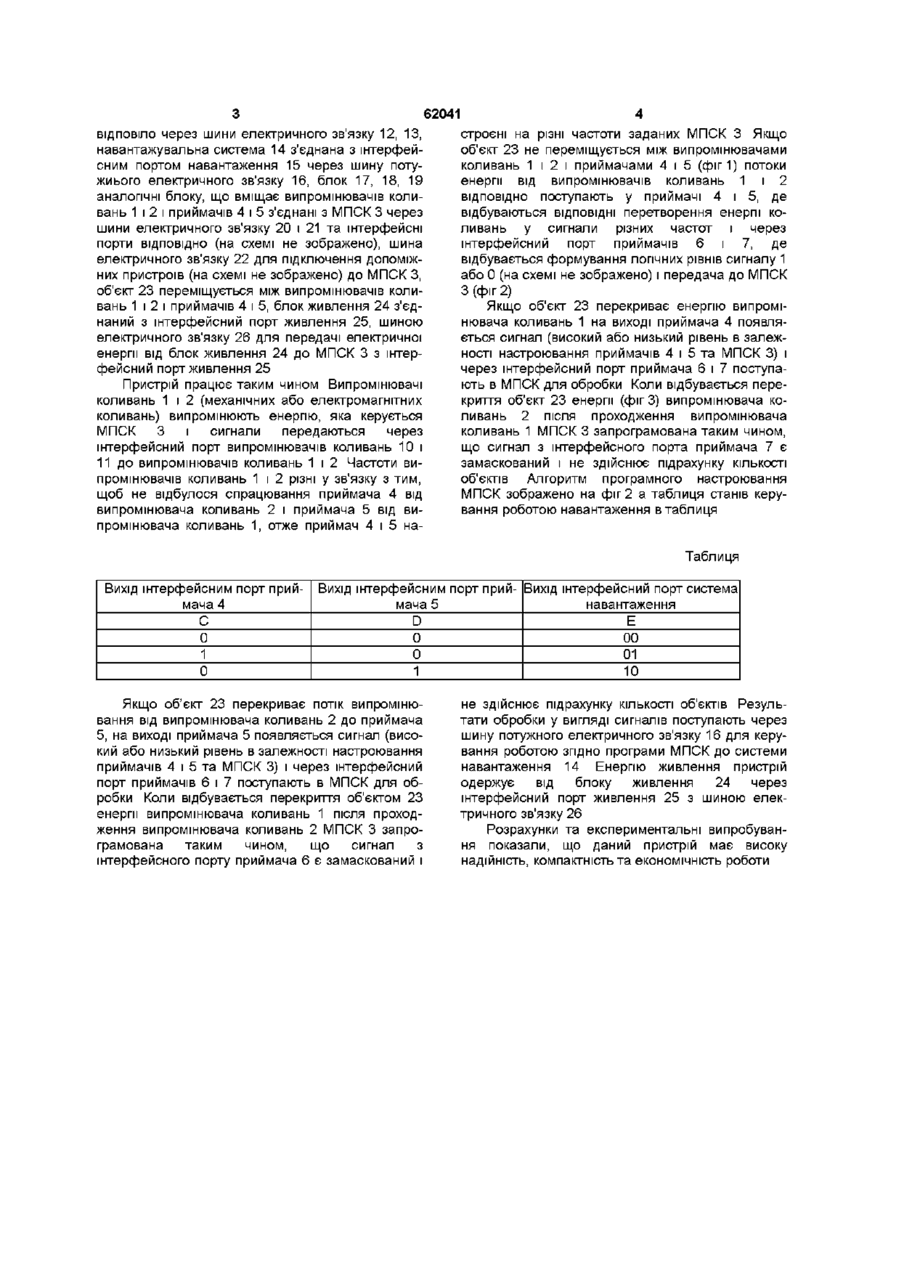

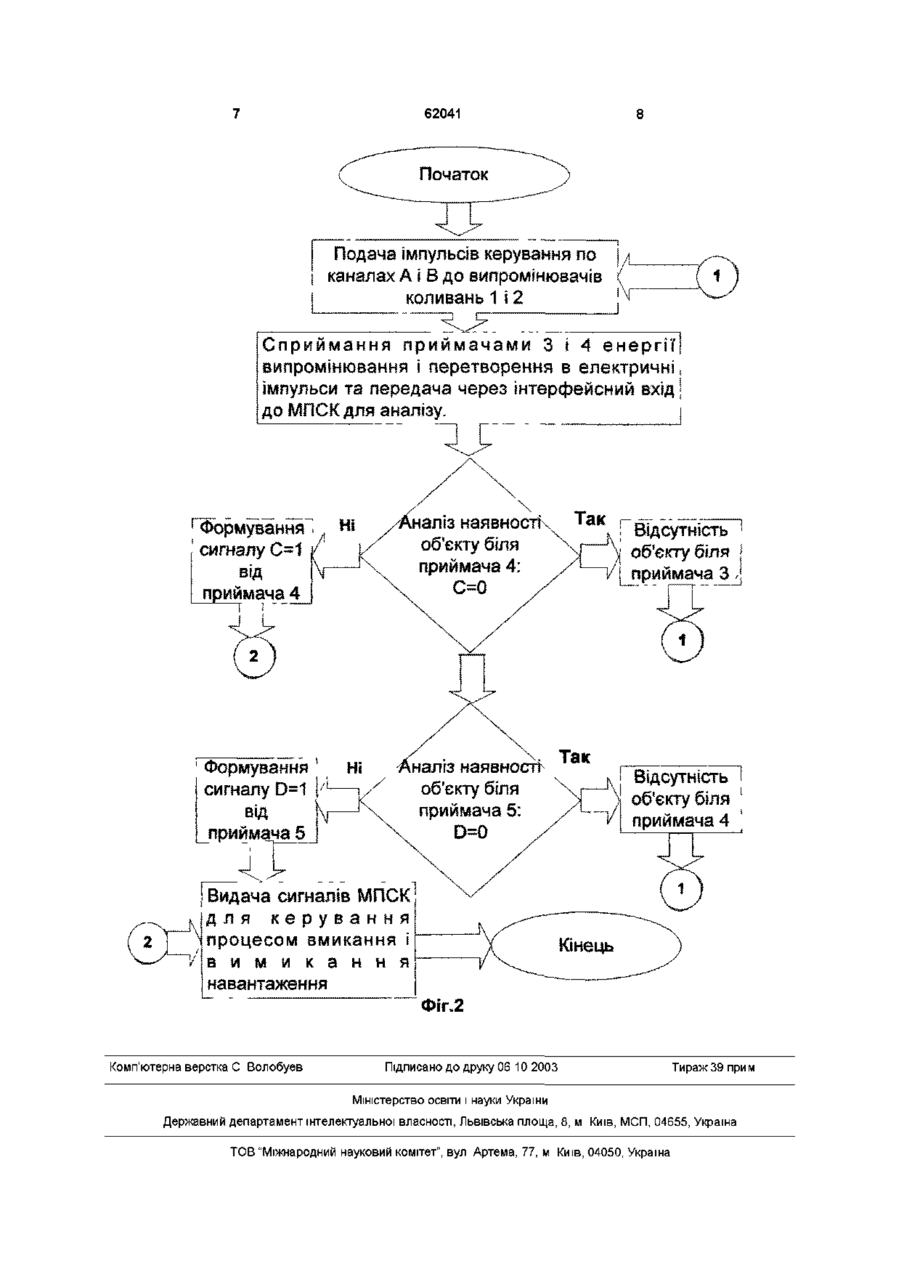

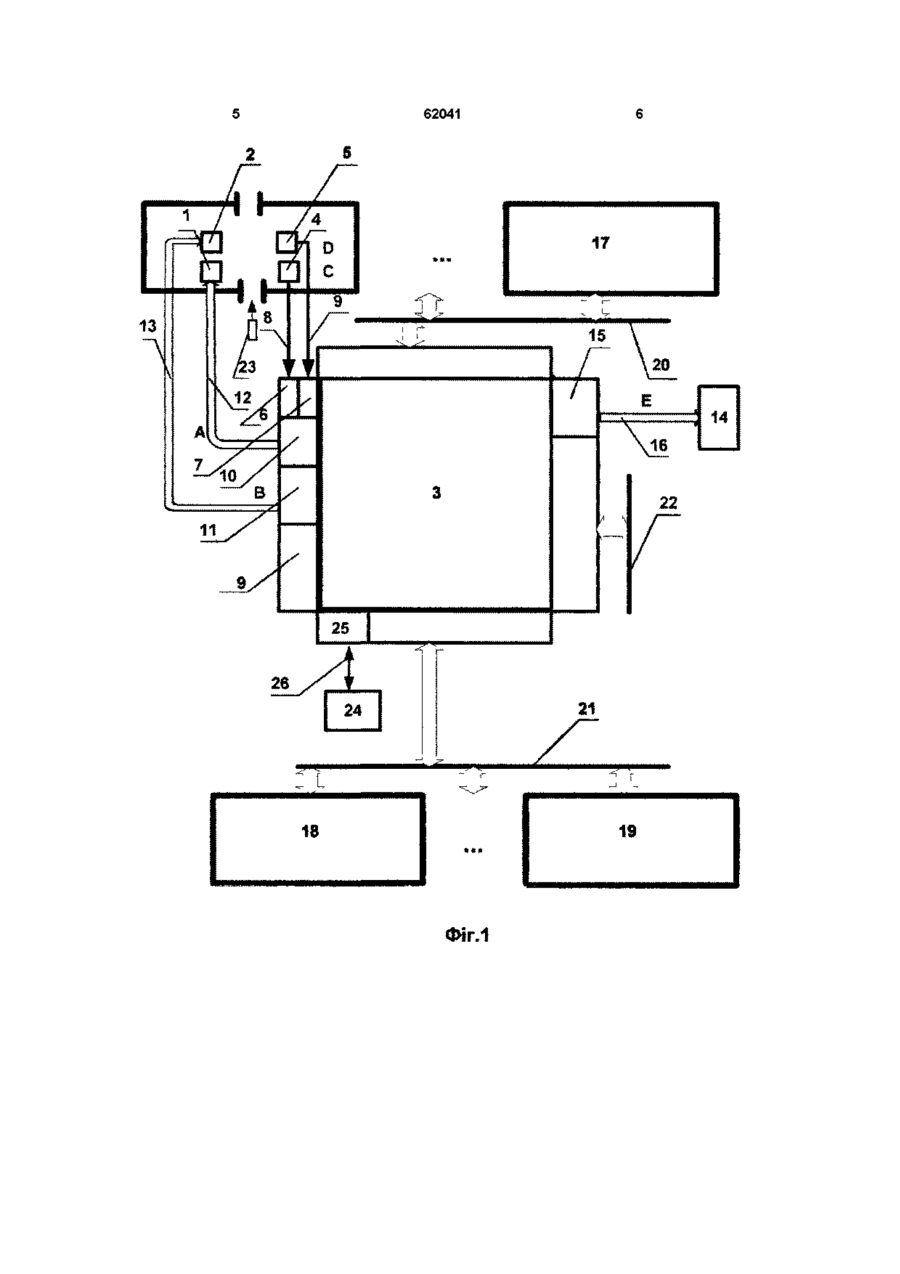

Багатовхідний пристрій керування автоматичним вмиканням і вимиканням навантаження, який Винахід відноситься до електротехніки і може бути використаний в охоронних системах, на залізнодорожному транспорті, в системах автоматичного керування машинобудівної промисловості, в освітлюваній техніці, для вмикання-вимикання ламп освітлення в кімнатах і підіздах багатоповерхових будинків Відомий пристрій, який складається з випрямляча з вхідними виводами для підключення до лінії живлення, нагромаджувальний конденсатор і виконавчий елемент з вихідним регулювальним комутатором(див журнал "Радіо", 1995, N=12,с 46) Недоліком є низька надійність внаслідок використання електромеханічних реле для комутації змінних струмів, великі скачки струмів самоіндукції'? через транзистори, низька швидкодія комутації Найбільш близьким по технічній суті до винаходу є пристрій автоматичного вмикання і вимикання навантаження, що складається з випромінювачів коливань, приймачів, підсилювачів, компараторів, лічильника, навантажувальна система і регулятор плавності вмикання і вимикання навантаження (див а с № 33166А, (51) 6 Н 05В 39/04) До недоліків даного пристрою відносяться відсутність багатовхідного контролю та неможливість зберігання контрольованих параметрів вмикання і вимикання навантаження В основу винаходу "Багатовхідний пристрій керування автоматичним вмиканням і вимиканням навантаження" поставлено задачу заміни елементів генератори з'єднані з випромінювачами, приймачі з фільтрами ВІДПОВІДНО, підсилювачі на вході складається з випромінювачів, з єднаних з приймачами, який відрізняється тим, що пристрій оснащений шиною електричного зв'язку, з'єднаною з штерфейсним портом приймача та штерфейсним портом випромінювача коливань, шиною потужного електричного зв'язку, з'єднаною з штерфейсним портом навантаження і ВІДПОВІДНО з мікропроцесорною системою керування з фільтрами на виході та з компараторами ВІДПОВІДНО, регулятори опорної напруги з компараторами ВІДПОВІДНО, система керування з'єднана з виходами компараторів і входом лічильника, вхід комутатора з виходом лічильника та з виходами компараторів, а вихід з входами компараторів ВІДПОВІДНО, входи лічильника імпульсів з'єднані з виходами компараторів ВІДПОВІДНОГО ВИХІД З ВХОДОМ регістра, вихід блок обробки з входом регулювальний пристрій плавності вмикання та вимикання а вхід з, регістром, навантаження з'єднано з виходом регулювальний пристрій плавності вмикання та вимикання, входи компараторів вмикання з'єднані з виходами датчика і регулятором напруги ВІДПОВІДНО, а вихід з входом системи керування, блок живлення з виходом системи керування на шину електричного зв'язку з'єднаної з штерфейсним портом приймача та штерфейсним портом випромінювача коливань, шиною потужнього електричного зв'язку з'єднаної з штерфейсним портом навантаження і ВІДПОВІДНО З мікропроцесорною системою керування На фіг 1 зображено схему МПСК і на фіг 2 алгоритм керування процесом навантаження Пристрій складається з випромінювачів Роливань 1 і 2(механічних або електромагнітних) частота задається МПСК 3, приймачів 4 і 5 для сприймання енергії випромінювання від випромінювачів коливань 1 і 2, для сприймання інформації від приймачів 4 і 5 і через штерфейсні порти приймачів 6 і 7 за допомогою шини електричного зв'язку 8 і 9 передача до МПСК 3, штерфейсні порти випромінювачів коливань 10 і 11 для передачі інформації від МПСК 3 до випромінювачів коливань 1 і 2 О (О 62041 ВІДПОВІЛО через шини електричного зв'язку 12, 13, навантажувальна система 14 з'єднана з штерфейсним портом навантаження 15 через шину потужиього електричного зв'язку 16, блок 17, 18, 19 аналогічні блоку, що вміщає випромінювачів коливань 1 і 2 і приймачів 4 і 5 з'єднані з МПСК 3 через шини електричного зв'язку 20 і 21 та штерфейсні порти ВІДПОВІДНО (на схемі не зображено), шина електричного зв'язку 22 для підключення допоміжних пристроїв (на схемі не зображено) до МПСК З, об'єкт 23 переміщується між випромінювачів коливань 1 і 2 і приймачів 4 і 5, блок живлення 24 з'єднаний з штерфейсний порт живлення 25, шиною електричного зв'язку 26 для передачі електричної енергії від блок живлення 24 до МПСК 3 з штерфейсний порт живлення 25 Пристрій працює таким чином Випромінювачі коливань 1 і 2 (механічних або електромагнітних коливань) випромінюють енергію, яка керується МПСК 3 і сигнали передаються через штерфейсний порт випромінювачів коливань 10 і 11 до випромінювачів коливань 1 і 2 Частоти випромінювачів коливань 1 і 2 різні у зв'язку з тим, щоб не відбулося спрацювання приймача 4 від випромінювача коливань 2 і приймача 5 від випромінювача коливань 1, отже приймач 4 і 5 на строєні на різні частоти заданих МПСК 3 Якщо об'єкт 23 не переміщується між випромінювачами коливань 1 і 2 і приймачами 4 і 5 (фиг 1) потоки енергії від випромінювачів коливань 1 і 2 ВІДПОВІДНО поступають у приймачі 4 і 5, де відбуваються ВІДПОВІДНІ перетворення енергії коливань у сигнали різних частот і через штерфейсний порт приймачів 6 і 7, де відбувається формування логічних рівнів сигналу 1 або 0 (на схемі не зображено) і передача до МПСК З (фіг 2) Якщо об'єкт 23 перекриває енергію випромінювача коливань 1 на виході приймача 4 появляється сигнал (високий або низький рівень в залежності настроювання приймачів 4 і 5 та МПСК 3) і через штерфейсний порт приймача 6 і 7 поступають в МПСК для обробки Коли відбувається перекриття об'єкт 23 енергії (фігЗ) випромінювача коливань 2 після проходження випромінювача коливань 1 МПСК 3 запрограмована таким чином, що сигнал з штерфейсного порта приймача 7 є замаскований і не здійснює підрахунку КІЛЬКОСТІ об'єктів Алгоритм програмного настроювання МПСК зображено на фіг 2 а таблиця станів керування роботою навантаження в таблиця Таблиця Вихід штерфейсним порт приймача 4 С 0 1 0 Вихід штерфейсним порт прий- Вихід штерфейсний порт система мача 5 навантаження D Е 0 00 0 01 1 10 Якщо об'єкт 23 перекриває потік випромінювання від випромінювача коливань 2 до приймача 5, на виході приймача 5 появляється сигнал (високий або низький рівень в залежності настроювання приймачів 4 і 5 та МПСК 3) і через інтерфейсний порт приймачів 6 і 7 поступають в МПСК для обробки Коли відбувається перекриття об'єктом 23 енергії випромінювача коливань 1 після проходження випромінювача коливань 2 МПСК 3 запрограмована таким чином, що сигнал з штерфейсного порту приймача 6 є замаскований і не здійснює підрахунку КІЛЬКОСТІ об'єктів Результати обробки у вигляді сигналів поступають через шину потужного електричного зв'язку 16 для керування роботою згідно програми МПСК до системи навантаження 14 Енергію живлення пристрій одержує від блоку живлення 24 через інтерфейсний порт живлення 25 з шиною електричного зв'язку 26 Розрахунки та експериментальні випробування показали, що даний пристрій має високу надійність, компактність та економічність роботи 5 62041 2 5 D С 13 15 E 14 - J . В 22 11 25 26 24 ФІГ.1 62041 Подача імпульсів керування по каналах А і В до випромінювачів коливань 1 і 2 Сприймання приймачами 3 і 4 енергії випромінювання і перетворення в електричні імпульси та передача через інтерфейсний вхід до МПСК для аналізу. •"Формування"1. сигналу С=1 |/ /Аналіз наявностК об'єкту біля приймача 4: С=0 Формування сигналу D=1 від приймача 5 налгз наявность об'єкту біля приймача 5: CM) Так Так Відсутність об'єкту біля [_приймача З Відсутність об'єкту біля приймача 4 Видача сигналів МПСК для керування процесом вмикання в и м и к а н н я навантаження Фіг.2 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
