Пристрій для вимірювання струму

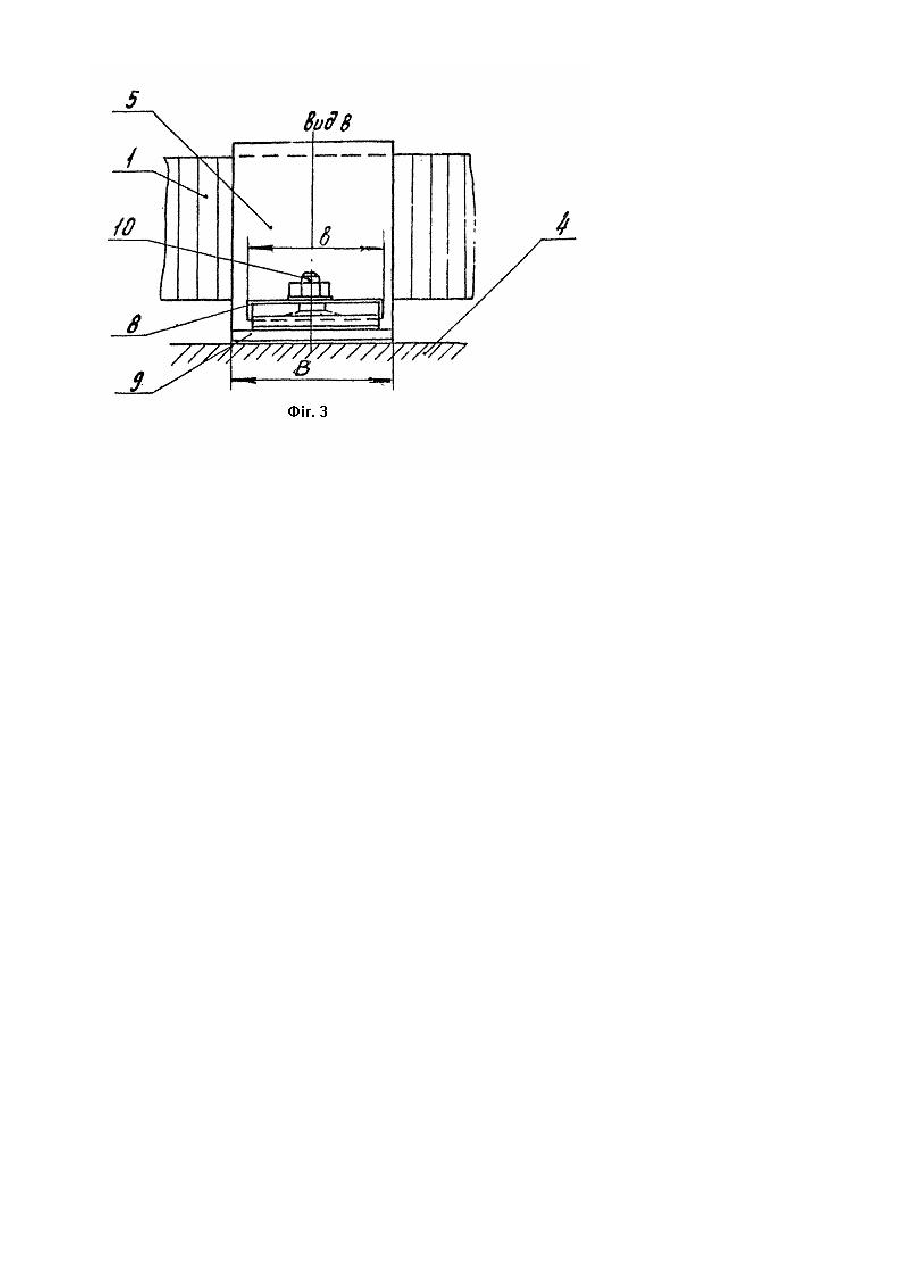

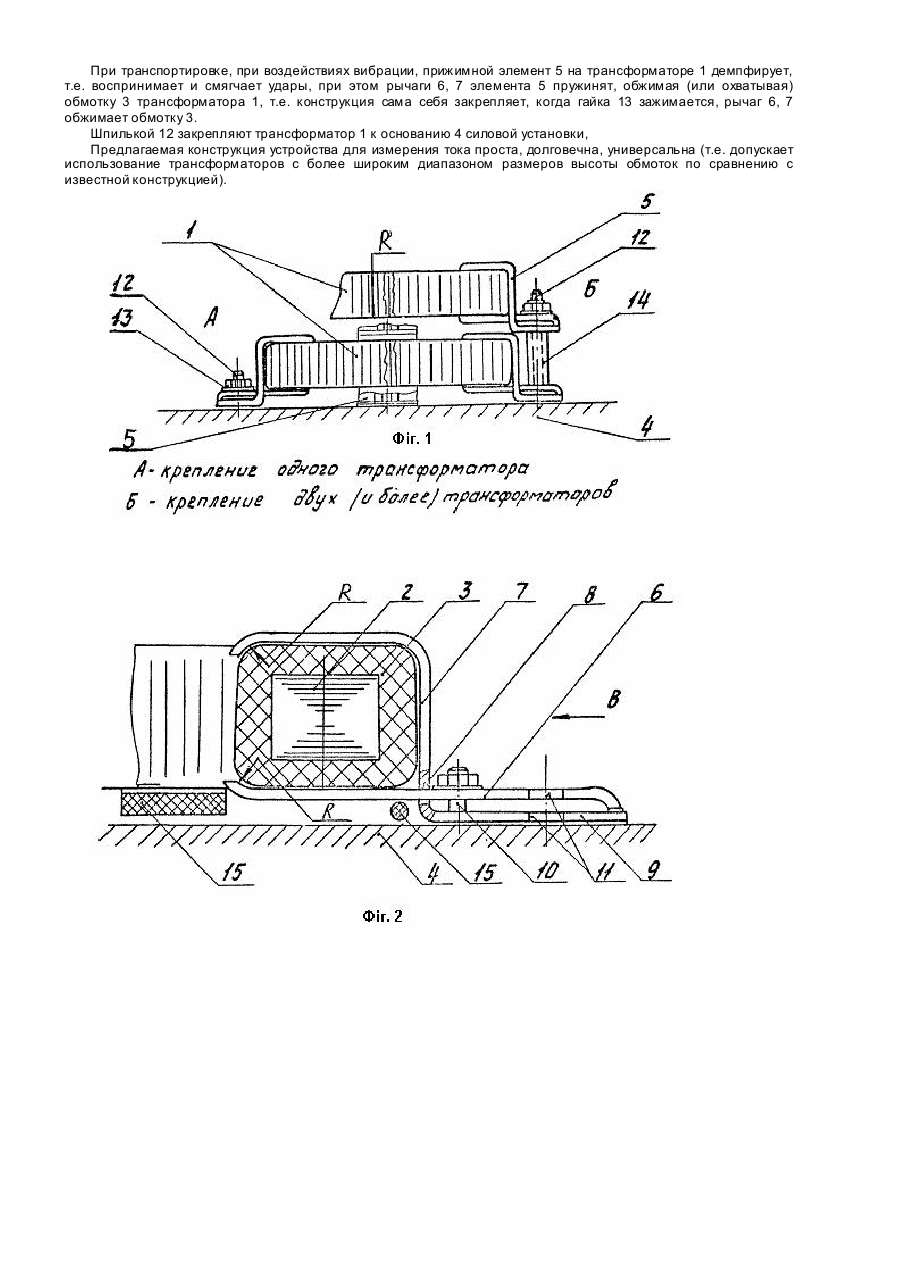

Изобретение относится к области электротехники, в частности, к встроенным трансформаторам тока, устанавливаемым на ввод силовой установки, например. трансформатора или автотрансформатора. Известный трансформатор тока, предназначенный для установки на нулевых вывода х турбогенераторов [1], состоит из трех конс1руктивно идентичных узлов, представляющих собой вторичную обмотку, закрепленную на фланце из алюминиевого сплава посредством стальных лент. Вторичные обмотки с фланцами собраны в единый блок с помощью специальных болтов диаметром 12 мм. Вторичная обмотка с фланцем и крепление ее к фланцу осуществляется с помощью металлической ленты. Между обмоткой и фланцем имеется изоляционная прокладка из стеклотекстолита, а под лентой - прокладка из поронита. Во избежание образования короткозамкнутого витка лента отделена от стяжного болта изоляционными втулкой и шайбой. Однако данная конструкция не позволяет использовать фланец в качестве грузоподъемного средства; с помощью металлической ленты, специальных болтов, изоляционных прокладок не обеспечивается надежность крепления трансформатора: в комплект поставки трансформатора указанные элементы входят отдельно. Кроме того, устройство громоздко и конструктивно сложное. Наиболее близкой к изобретению является установка трансформаторов тока [2], в которой на сердечнике трансформатора сверху и снизу имеются опорные клинья, расположенные друг против друга. Комплект трансформаторов тока в силовой установке закреплен с помощью прессующи х элементов в виде ге тинаксовых плит, стянутых шпилькой, а также распорных клиньев. Известная установка трансформаторов тока имеет недостатки: необходимость с достаточно высокой точностью устанавливать трансформаторы тока один относительно другого, совмещая опорные клинья, так как несовпадение клиньев между собой усложняет ориентирование клина на клин, не исключена возможность смещения клиньев по причине вибрации во время транспортировки силовой установки. Кроме того, ослабление крепления прессующих элементов приводит к смешению трансформаторов один относительно другого, что, в свою очередь, приводит к поломке клиньев; а поломка клиньев (разрушение клиньев, их скалывание) приводит к последующему повреждению острыми краями обломков клиньев изоляции и привода трансформаторов, что недопустимо. В основу изобретения поставлена задача создать такое устройство для измерения тока, в которых новое выполнение комплекта встроенных трансформаторов тока с клещевидным охватом обеспечивает простоту, долговечность и универсальность конструкции, и за счет этого повышается надежность и улучшается технологичность. Поставленная задача решается тем, что в устройство для измерения тока, в котором имеется комплект однотипных встроенных трансформаторов тока, состоящих из тороидальных магнитопроводов с вторичными обмотками, причем комплект прижат к опорной поверхности стяжными шпильками с помощью прижимных элементов, согласно изобретению, каждый прижимной элемент состоит из двух металлических рычагов верхнего и нижнего, нижний рычаг представляет собой плоскую пластину с загнутыми краями, а верхний имеет зигзагообразный профиль с прямоугольным отверстием, соответствующим ширине и толщине нижнего рычага, который входит в отверстие вер хнего рычага и перекрещивается с ним, охватывая вместе с ним встроенный трансформатор тока. Рычаги выполнены из листовой стали. Устройство для измерения тока поясняется графически, где на фиг. 1 - общий вид устройства для измерения тока; на фиг. 2 - конструкция прижимного элемента, установленного в трансформаторе: на фиг. 3 - вид В по фиг. 2. Устройство для измерения тока содержит комплект однотипных встроенных трансформаторов тока 1, состоящих из тороидальных магнитопроводов 2 со вторичными обмотками 3. Трансформаторы 1 прижаты к опорной поверхности 4 силовой установки (не показана) с помощью прижимных элементов 5. Прижимной элемент 5 является составной частью трансформатора 1. Каждый прижимной элемент 5 состоит из двух рычагов 6, 7 нижний и верхний, изготовленных из листовой стали. Нижний рычаг 6 представляет собой плоскую пластину с загнутыми краями. Верхний рычаг 7 имеет зигзагообразную форму (т.е. рычаг 7 - это 2-образная пластина) с прямоугольным отверстием 8, соответствующим ширине и толщине нижнего рычага 6. Нижний рычаг 6 входит в отверстие 8 верхнего рычага 7 и перекрещивается с ним, охватывая с трех сторон сечение тороидальной обмотки 3 трансформатора 1. При перекрещивании рычагов 6, 7 конец верхнего рычага 7 образует выступающую опорную поверхность 9, а (край) конец нижнего рычага б, проходящий через отверстие 8, прижимается к выступающей опорной поверхности 9 верхнего рычага 7 и они закрепляются между собой стяжным болтом 10. Второй загнутый край нижнего рычага 6 обжимает сечение обмотки 3 с одной стороны. Отверстия 11, выполненные соосно на конце нижнего и верхнего рычагов 6, 7 образуют место для механического крепления трансформаторов 1 в силовой установке с помощью стяжной шпильки 12 и гайки 13 (см. вариант А на фиг. 1). В случае установки нескольких трансформаторов тока 1 (см. вариант Б на фиг.1) на шпильку 12 одевается дистанционный элемент 14 (втулка), выполняющая функцию опоры для верхнего трансформатора тока. При выполнении крепления по варианту Б, шпилька 12 изготавливается длиннее. Для подъема трансформатора 1 используются элементы 15 грузоподъемных средств (трос, ремень, зацеп), которые заводятся в оставшееся пространство (зазор), образованный между основанием 4 (опорной плоскостью) установки, на которую размещается трансформатор и его нижней поверхностью. Устройство для измерения тока работает следующим образом. При транспортировке, при воздействиях вибрации, прижимной элемент 5 на трансформаторе 1 демпфирует, т.е. воспринимает и смягчает удары, при этом рычаги 6, 7 элемента 5 пружинят, обжимая (или охватывая) обмотку 3 трансформатора 1, т.е. конструкция сама себя закрепляет, когда гайка 13 зажимается, рычаг 6, 7 обжимает обмотку 3. Шпилькой 12 закрепляют трансформатор 1 к основанию 4 силовой установки, Предлагаемая конструкция устройства для измерения тока проста, долговечна, универсальна (т.е. допускает использование трансформаторов с более широким диапазоном размеров высоты обмоток по сравнению с известной конструкцией).
