Теплиця “теплиця-термос”

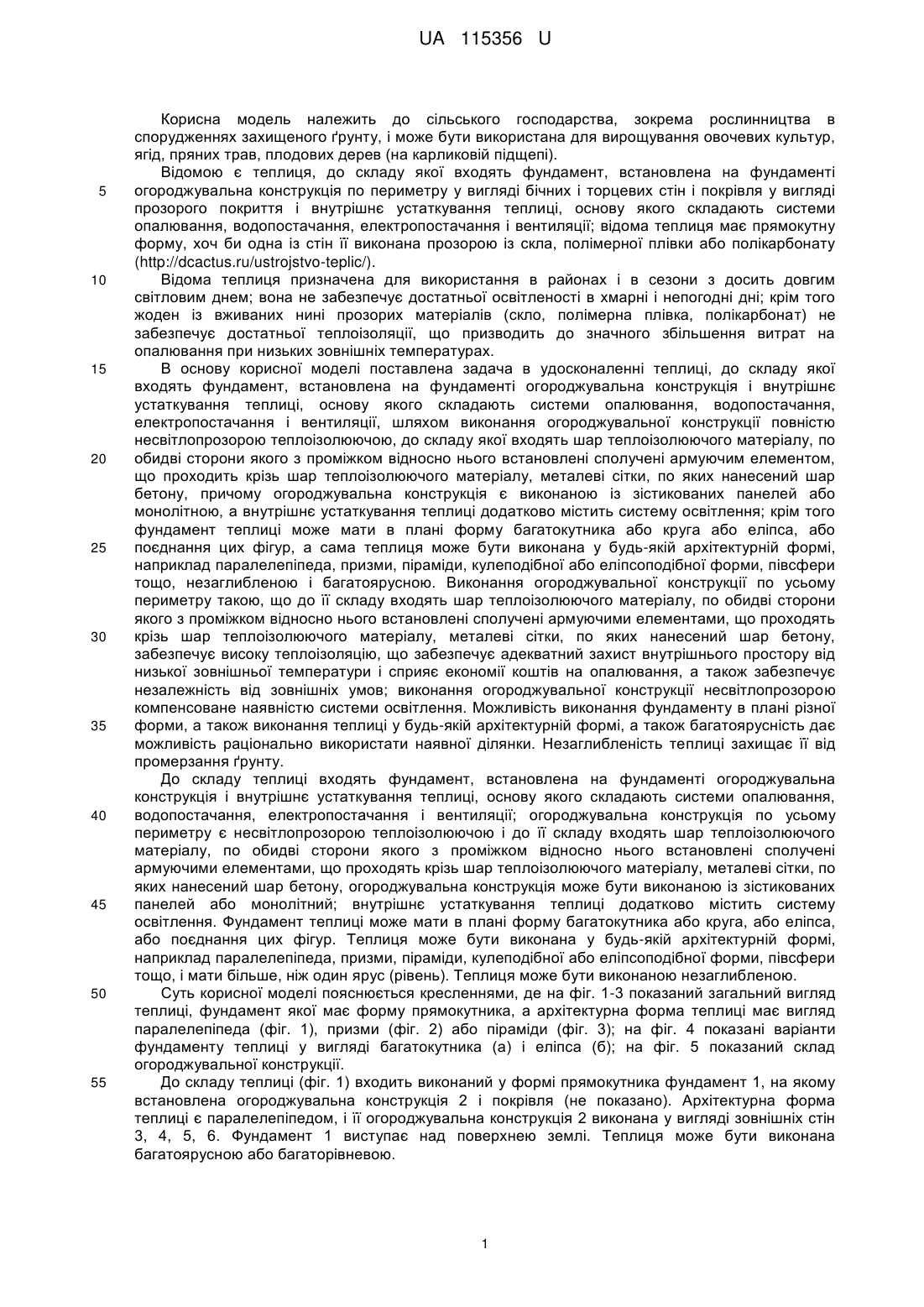

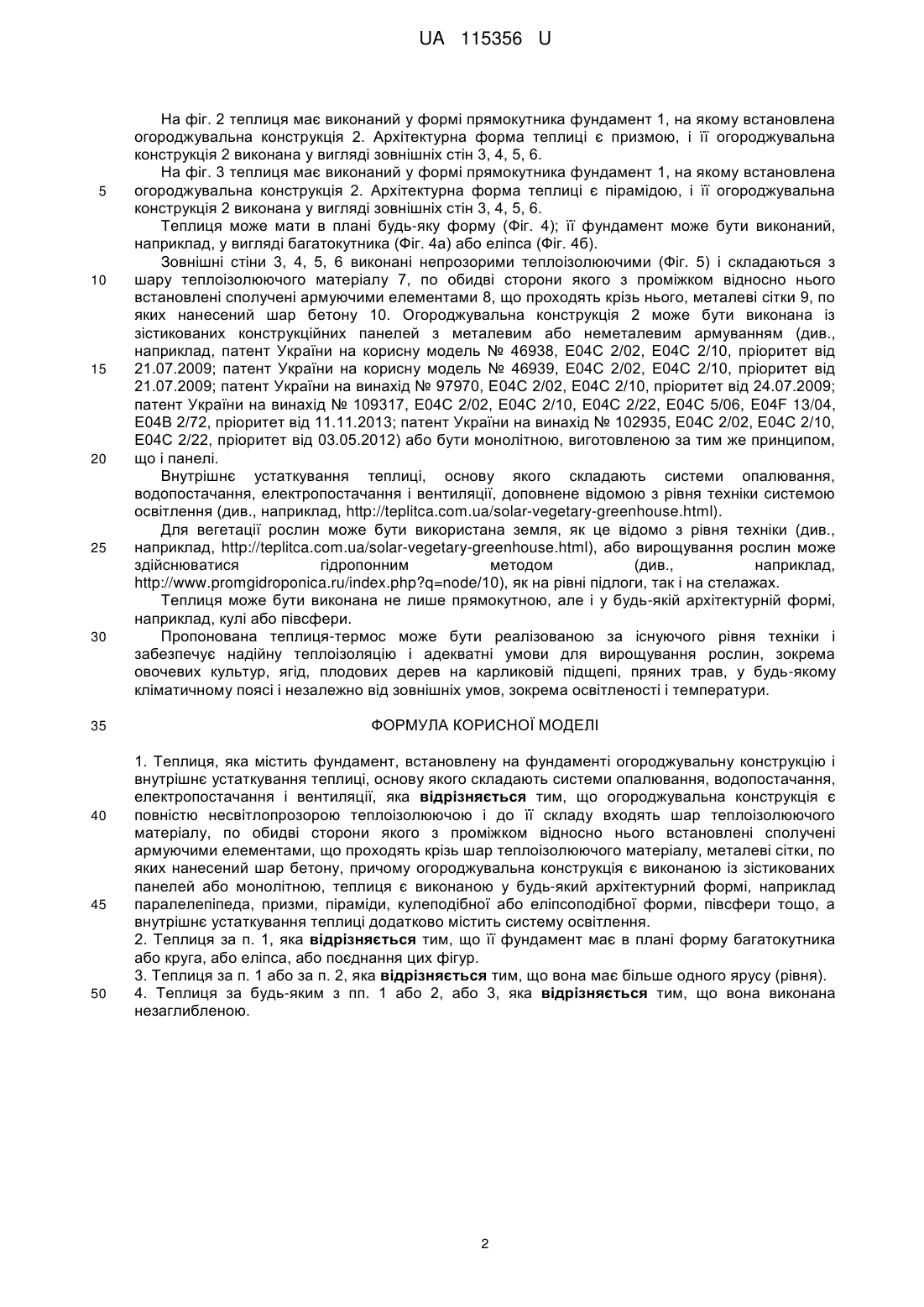

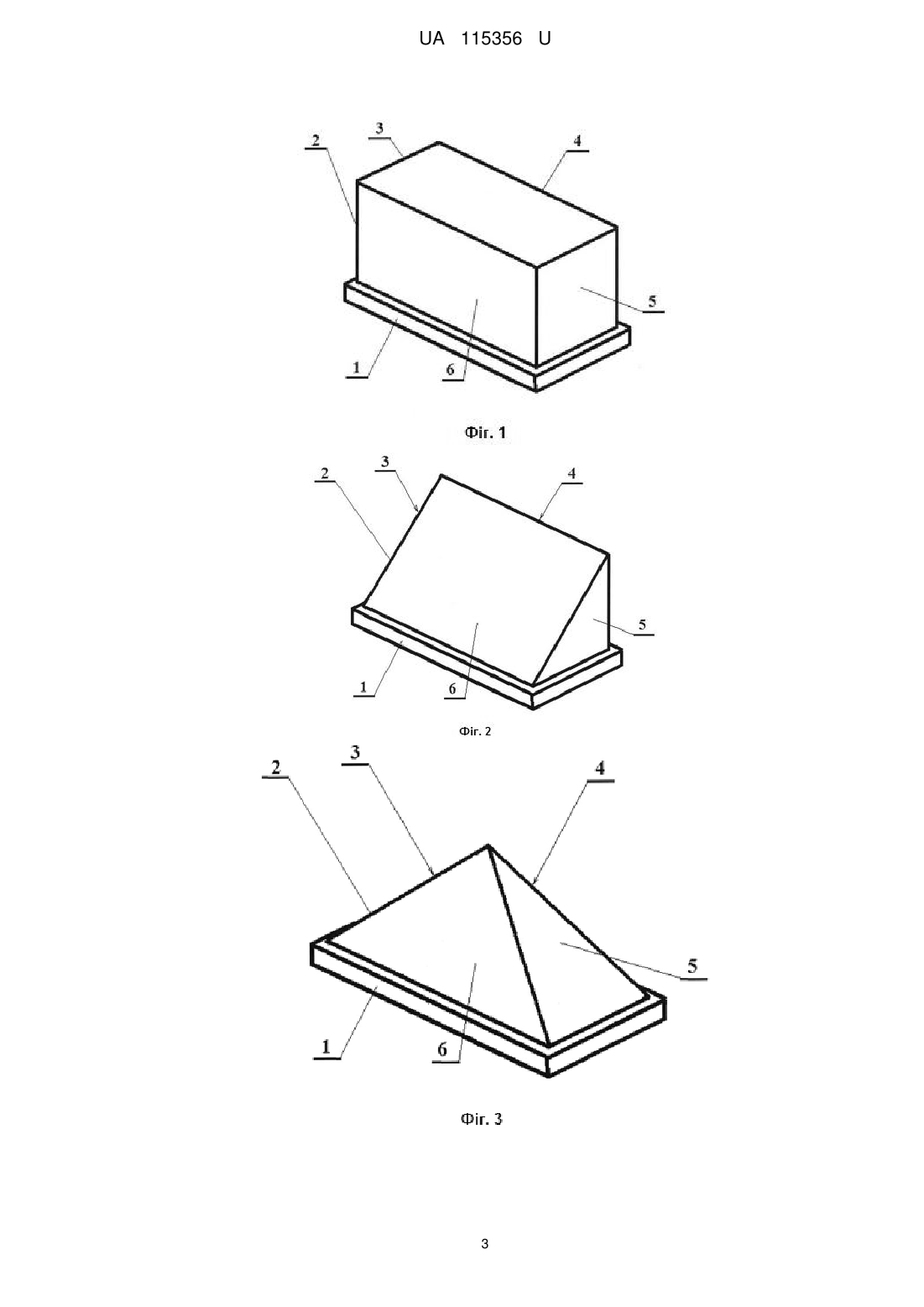

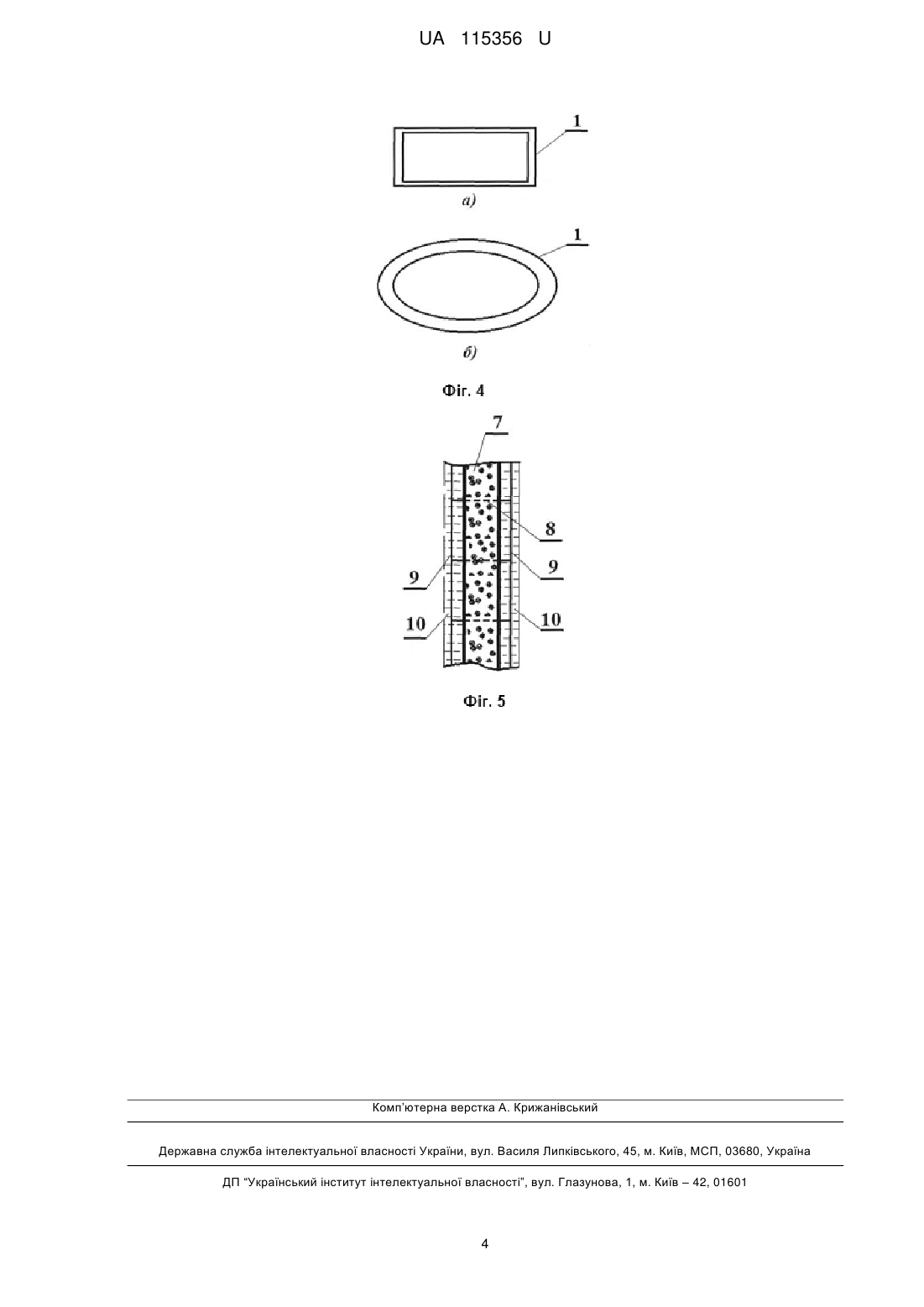

Реферат: Теплиця містить фундамент, встановлену на фундаменті огороджувальну конструкцію і внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції. Огороджувальна конструкція є повністю несвітлопрозорою теплоізолюючою і до її складу входять шар теплоізолюючого матеріалу, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючими елементами, що проходять крізь шар теплоізолюючого матеріалу, металеві сітки, по яких нанесений шар бетону, причому огороджувальна конструкція є виконаною із зістикованих панелей або монолітною, теплиця є виконаною у будь-який архітектурний формі, наприклад паралелепіпеда, призми, піраміди, кулеподібної або еліпсоподібної форми, півсфери тощо, а внутрішнє устаткування теплиці додатково містить систему освітлення. UA 115356 U (54) ТЕПЛИЦЯ "ТЕПЛИЦЯ-ТЕРМОС" UA 115356 U UA 115356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема рослинництва в спорудженнях захищеного ґрунту, і може бути використана для вирощування овочевих культур, ягід, пряних трав, плодових дерев (на карликовій підщепі). Відомою є теплиця, до складу якої входять фундамент, встановлена на фундаменті огороджувальна конструкція по периметру у вигляді бічних і торцевих стін і покрівля у вигляді прозорого покриття і внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції; відома теплиця має прямокутну форму, хоч би одна із стін її виконана прозорою із скла, полімерної плівки або полікарбонату (http://dcactus.ru/ustrojstvo-teplic/). Відома теплиця призначена для використання в районах і в сезони з досить довгим світловим днем; вона не забезпечує достатньої освітленості в хмарні і непогодні дні; крім того жоден із вживаних нині прозорих матеріалів (скло, полімерна плівка, полікарбонат) не забезпечує достатньої теплоізоляції, що призводить до значного збільшення витрат на опалювання при низьких зовнішніх температурах. В основу корисної моделі поставлена задача в удосконаленні теплиці, до складу якої входять фундамент, встановлена на фундаменті огороджувальна конструкція і внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції, шляхом виконання огороджувальної конструкції повністю несвітлопрозорою теплоізолюючою, до складу якої входять шар теплоізолюючого матеріалу, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючим елементом, що проходить крізь шар теплоізолюючого матеріалу, металеві сітки, по яких нанесений шар бетону, причому огороджувальна конструкція є виконаною із зістикованих панелей або монолітною, а внутрішнє устаткування теплиці додатково містить систему освітлення; крім того фундамент теплиці може мати в плані форму багатокутника або круга або еліпса, або поєднання цих фігур, а сама теплиця може бути виконана у будь-якій архітектурній формі, наприклад паралелепіпеда, призми, піраміди, кулеподібної або еліпсоподібної форми, півсфери тощо, незаглибленою і багатоярусною. Виконання огороджувальної конструкції по усьому периметру такою, що до її складу входять шар теплоізолюючого матеріалу, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючими елементами, що проходять крізь шар теплоізолюючого матеріалу, металеві сітки, по яких нанесений шар бетону, забезпечує високу теплоізоляцію, що забезпечує адекватний захист внутрішнього простору від низької зовнішньої температури і сприяє економії коштів на опалювання, а також забезпечує незалежність від зовнішніх умов; виконання огороджувальної конструкції несвітлопрозорою компенсоване наявністю системи освітлення. Можливість виконання фундаменту в плані різної форми, а також виконання теплиці у будь-якій архітектурній формі, а також багатоярусність дає можливість раціонально використати наявної ділянки. Незаглибленість теплиці захищає її від промерзання ґрунту. До складу теплиці входять фундамент, встановлена на фундаменті огороджувальна конструкція і внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції; огороджувальна конструкція по усьому периметру є несвітлопрозорою теплоізолюючою і до її складу входять шар теплоізолюючого матеріалу, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючими елементами, що проходять крізь шар теплоізолюючого матеріалу, металеві сітки, по яких нанесений шар бетону, огороджувальна конструкція може бути виконаною із зістикованих панелей або монолітний; внутрішнє устаткування теплиці додатково містить систему освітлення. Фундамент теплиці може мати в плані форму багатокутника або круга, або еліпса, або поєднання цих фігур. Теплиця може бути виконана у будь-якій архітектурній формі, наприклад паралелепіпеда, призми, піраміди, кулеподібної або еліпсоподібної форми, півсфери тощо, і мати більше, ніж один ярус (рівень). Теплиця може бути виконаною незаглибленою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1-3 показаний загальний вигляд теплиці, фундамент якої має форму прямокутника, а архітектурна форма теплиці має вигляд паралелепіпеда (фіг. 1), призми (фіг. 2) або піраміди (фіг. 3); на фіг. 4 показані варіанти фундаменту теплиці у вигляді багатокутника (а) і еліпса (б); на фіг. 5 показаний склад огороджувальної конструкції. До складу теплиці (фіг. 1) входить виконаний у формі прямокутника фундамент 1, на якому встановлена огороджувальна конструкція 2 і покрівля (не показано). Архітектурна форма теплиці є паралелепіпедом, і її огороджувальна конструкція 2 виконана у вигляді зовнішніх стін 3, 4, 5, 6. Фундамент 1 виступає над поверхнею землі. Теплиця може бути виконана багатоярусною або багаторівневою. 1 UA 115356 U 5 10 15 20 25 30 35 40 45 50 На фіг. 2 теплиця має виконаний у формі прямокутника фундамент 1, на якому встановлена огороджувальна конструкція 2. Архітектурна форма теплиці є призмою, і її огороджувальна конструкція 2 виконана у вигляді зовнішніх стін 3, 4, 5, 6. На фіг. 3 теплиця має виконаний у формі прямокутника фундамент 1, на якому встановлена огороджувальна конструкція 2. Архітектурна форма теплиці є пірамідою, і її огороджувальна конструкція 2 виконана у вигляді зовнішніх стін 3, 4, 5, 6. Теплиця може мати в плані будь-яку форму (Фіг. 4); її фундамент може бути виконаний, наприклад, у вигляді багатокутника (Фіг. 4а) або еліпса (Фіг. 4б). Зовнішні стіни 3, 4, 5, 6 виконані непрозорими теплоізолюючими (Фіг. 5) і складаються з шару теплоізолюючого матеріалу 7, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючими елементами 8, що проходять крізь нього, металеві сітки 9, по яких нанесений шар бетону 10. Огороджувальна конструкція 2 може бути виконана із зістикованих конструкційних панелей з металевим або неметалевим армуванням (див., наприклад, патент України на корисну модель № 46938, Е04С 2/02, Е04С 2/10, пріоритет від 21.07.2009; патент України на корисну модель № 46939, Е04С 2/02, Е04С 2/10, пріоритет від 21.07.2009; патент України на винахід № 97970, Е04С 2/02, Е04С 2/10, пріоритет від 24.07.2009; патент України на винахід № 109317, Е04С 2/02, Е04С 2/10, Е04С 2/22, Е04С 5/06, E04F 13/04, Е04В 2/72, пріоритет від 11.11.2013; патент України на винахід № 102935, Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 03.05.2012) або бути монолітною, виготовленою за тим же принципом, що і панелі. Внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції, доповнене відомою з рівня техніки системою освітлення (див., наприклад, http://teplitca.com.ua/solar-vegetary-greenhouse.html). Для вегетації рослин може бути використана земля, як це відомо з рівня техніки (див., наприклад, http://teplitca.com.ua/solar-vegetary-greenhouse.html), або вирощування рослин може здійснюватися гідропонним методом (див., наприклад, http://www.promgidroponica.ru/index.php?q=node/10), як на рівні підлоги, так і на стелажах. Теплиця може бути виконана не лише прямокутною, але і у будь-якій архітектурній формі, наприклад, кулі або півсфери. Пропонована теплиця-термос може бути реалізованою за існуючого рівня техніки і забезпечує надійну теплоізоляцію і адекватні умови для вирощування рослин, зокрема овочевих культур, ягід, плодових дерев на карликовій підщепі, пряних трав, у будь-якому кліматичному поясі і незалежно від зовнішніх умов, зокрема освітленості і температури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Теплиця, яка містить фундамент, встановлену на фундаменті огороджувальну конструкцію і внутрішнє устаткування теплиці, основу якого складають системи опалювання, водопостачання, електропостачання і вентиляції, яка відрізняється тим, що огороджувальна конструкція є повністю несвітлопрозорою теплоізолюючою і до її складу входять шар теплоізолюючого матеріалу, по обидві сторони якого з проміжком відносно нього встановлені сполучені армуючими елементами, що проходять крізь шар теплоізолюючого матеріалу, металеві сітки, по яких нанесений шар бетону, причому огороджувальна конструкція є виконаною із зістикованих панелейабо монолітною, теплиця є виконаною у будь-який архітектурний формі, наприклад паралелепіпеда, призми, піраміди, кулеподібної або еліпсоподібної форми, півсфери тощо, а внутрішнє устаткування теплиці додатково містить систему освітлення. 2. Теплиця за п. 1, яка відрізняється тим, що її фундамент має в плані форму багатокутника або круга, або еліпса, або поєднання цих фігур. 3. Теплиця за п. 1 або за п. 2, яка відрізняється тим, що вона має більше одного ярусу (рівня). 4. Теплиця за будь-яким з пп. 1 або 2, або 3, яка відрізняється тим, що вона виконана незаглибленою. 2 UA 115356 U 3 UA 115356 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
