Пристрій для радіального підводу та установки засобів вимірювання деталі в процесі обробки

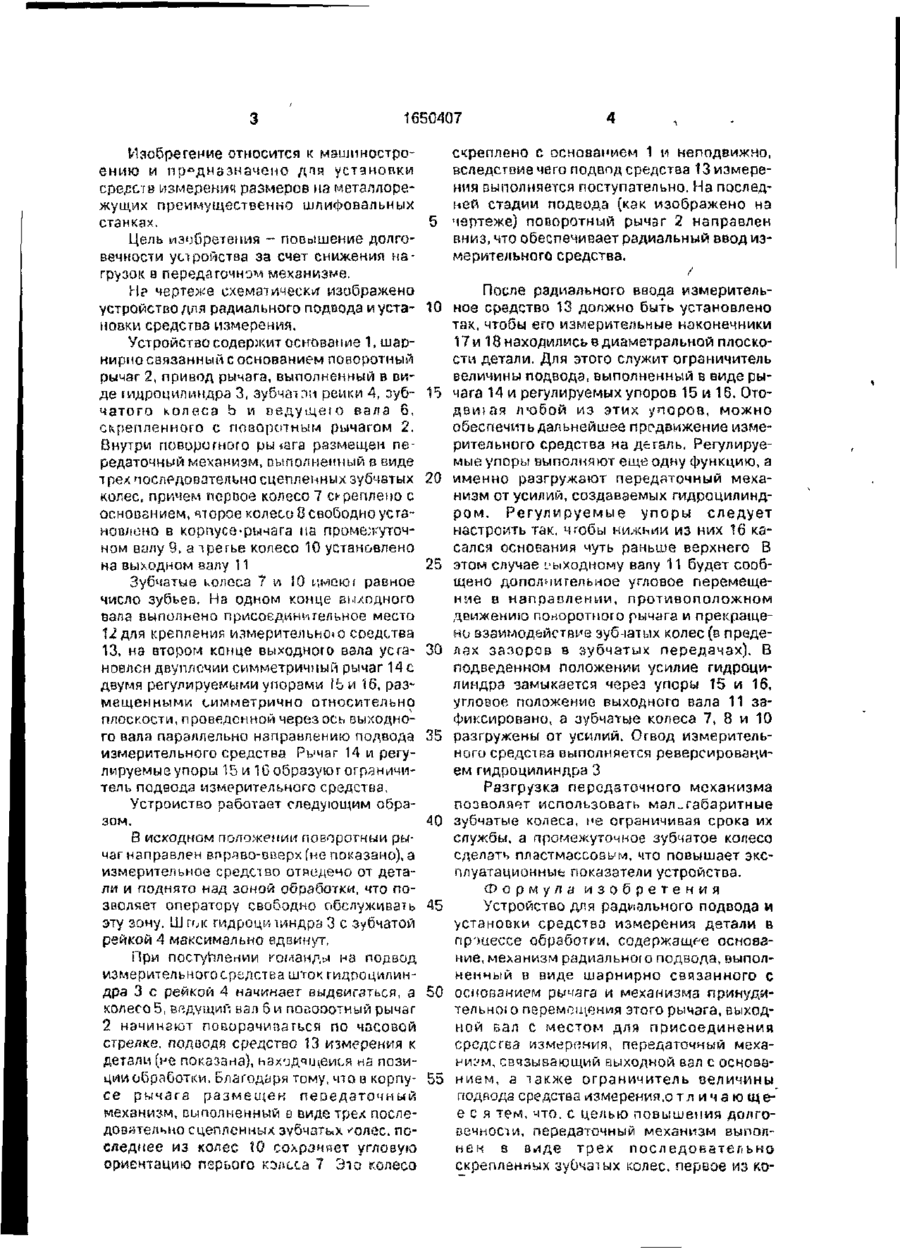

Изобретение относится к машиностроению и предназначено для использования на металлорежущих главным образом шлифовальных станках. Целью изобретения является повышение долговечности устройства Гидроцилиндр 3 через рейку 4 и зубчатое колесо 5 поворачивает рычаг 2 и подводит средство измерения на рабочую позицию. Благодаря наличию в корпусе рычага передаточного механизма, состоящего из трех последовательно сцепленных зубчатых колес 7. 8 и 10, перемещение выпопвяется поступательно. Подвод ограничен механизмом, размещенным на выходном валу 11 и состоящем из двух регулируемых упоров 15 и 16, с помощью которых устанавливают измерительные наконечники 17 и 18 в плоскость измерения Упоры настраивают так, чтобы с основанием 1 первым взаимодействовал упор 16, что вызывает дополнительный поворот выходного вала и разгрузку зубчатых колес передаточного механизма от усилий гидроцилиндра, вследствие чего повышается долговечность зубчатых колес и других деталей передаточного механизма 1 ил. 9 s g о 1650407 Изобретение относится к машиностроению и предназначено дпя установки средств измерения размеров из металлорежущих преимущественно шлифовальных 5 станках. Цель изобретения - повышение долговечности устройства за счет снижения нагрузок а передаточном механизме. Н? чертеже схематически изображено устройство для радиального подвода и уста- 10 новки средства измерения. Устройство содержит основание 1, шарнирно связанный с основанием поворотный рычаг 2, привод рычага, выполненный в виде іидроцилиндра З, зубчат пи рейки 4, зуб- 15 чатого колеса Ь и ведущею вала 6, скрепленного с поворотным рычагом 2. Внутри поворотного рьмага размещен передаточный механизм,выполненный в виде трех последовательно сцепленных зубчатых 20 колес, причем первое колесо 7 скреплено с основанием, яторае колесо 8 свободно установлено в корпусе-рычага па промежуточном валу 9, а третье колесо 10 установлено на выходном валу 11 25 Зубчатые колоса 7 и 10 имеюі равное число зубьев. На одном конце выходного вала выполнено присоединительное место 12 для крепления измерительное средства 13, на втором конце выходного вала уста- 30 новлен двуплечий симметричный рычаг 14 с двумя регулируемыми упорами ІЬ и 16, размещенными симметрично относительно плоскости, проведенной через ось выходного вала параллельно направлению подхода 35 измерительного средства Рычаг 14 и регулируемые упоры 15 и 1G образуют ограничитель подвода измерительного средства. Устройство работает следующим образом. 40 В исходном положении поворотный рычаг направлен впряво-вверх (не показано), а измерительное средство отподечо от детали и поднята над ганой обработки, что позволяет оператору свободно обслуживать 45 эту зону. Ш ток гидроци тиндрэ 3 с зубчатой рейкой 4 максимально вдвинут. При поступлении команды на подвод измерительного средства шток гидпоцилиндра 3 с рейкой 4 начинает выдвигаться, а 50 колесо 5, ведущий вал 6 и пооооотный рычаг 2 начинают поворачиваться по часовой стрелке, подводя средство 13 измерения к детали (не показана), находящейся на ПОЗИЦИИ обработки. Благодаря тому, что в корпу- 55 се рычага размещен пеое да точный механизм, выполненный в оиде трех последовательно сцепленных зубчатых *-олес. последнее из колес Ш сохраняет угловую ориентацию первого колеса 1 Это колесо скреплено с основанием 1 и неподвижно, вследствие чего подвод средства 13 измерения выполняется поступательно. На последней стадии подвода (как изображено на чертеже) поворотный рычаг 2 направлен вниз, что обеспечивает радиальный ввод измерительного средства. После радиального ввода измерительное средство 13 должно быть установлено так, чтобы его измерительные наконечники 17 и 18 находились в диаметральной плоскости детали. Для этого служит ограничитель величины подвода, выполненный в виде рычага 14 и регулируемых упоров 15 и 16. Отодвиїая любой из этих упоров, можно обеспечить дальнейшее продвижение измерительного средства на деталь. Регулируемые упоры выполняют еще одну функцию, а именно разгружают передаточный механизм от усилий, создаваемых гидроцилиндра м. Регулируемые упоры следует настроить так, чтобы нижний из них 16 касался основания чуть раньше верхнего В этом случае выходному валу 11 будет сообщено дополнительное угловое перемещение в направлении, противоположном движению поворотного рычага и прекращено взаимодействие зуб-іатьіх колес (в пределзх запоров в зубчатых передачах). В подведенном положении усилие гидроцилиидра замыкается через упоры 15 и 16, угловое положение выходного вала 11 зафиксировано, а зубчатые колеса 7, 8 и 10 разгружены от усилий. Отвод измерительного средства выполняется ре вере и рова н^ием гидроцилиндра 3 Разгр/зка передаточного механизма позволяет использовать малогабаритные зубчатые колеса, ме ограничивая срока их службы, а промежуточное зубчатое колесо сделать пластмассовым, что повышает эксплуатационные показатели устройства. Формула изобретения Устройство для радиального подвода и установки средство измерения детали в процессе обработки, содержащее основание, механизм радиального подвода, выполненный о виде шарнирно связанного с основанием рычага и механизма принудительною перемещения этого рычага, выходной вал с местом для присоединения средства измерения, передаточный механизм, связывающий выходной вал с оснозанием, а также ограничитель величины подвода средства измерения,отл ича ю щее с я тем, что. с целью повышения долговечности, передаточный механизм выполнен з виде трех последовательно скрепленных зуОчаіьіх колес, первое из ко 1650407 торых скреплено с основанием а последнее - с выходным валом, з средство ограничения величины привода размещено на выходном валу и выполнено в виде двух Редактор Н.Ту лица регулируемых упоров, расположенных симметрично относительно плоскости, параллельной направлению подвода и проходящей через ось выходного вала. Составитель В.Романов Техред М.Моргентал Корректор Т.Малец Заказ 1572 Тираж 463 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
