Пристрій для регулювання тиску газу
Формула / Реферат
Пристрій для регулювання тиску газу, що містить корпус з вхідним і вихідним патрубками, що з'єднаний мембранним приводом підпружинений рухомий затвор, та нерухоме сідло, який відрізняється тим, що між рухомим затвором і сідлом виконані глухі отвори, в які вмонтовані і герметично вварені патрубки кріплення, встановлені на корпусі та закріплені на патрубках за допомогою болтового з'єднання через ущільнюючі гумові кільця теплогенератори, при цьому кожен патрубок одночасно є обігрівальною трубкою відповідного теплогенератора і частиною корпусної деталі, що підігрівається, на трубопроводі подачі газу в теплогенератори через розміщений у вхідному патрубку канал подачі газу встановлений відсічний клапан, а на трубопроводі скидання газу, що з'єднує входи теплогенераторів, встановлений клапан скидання газу.
Текст

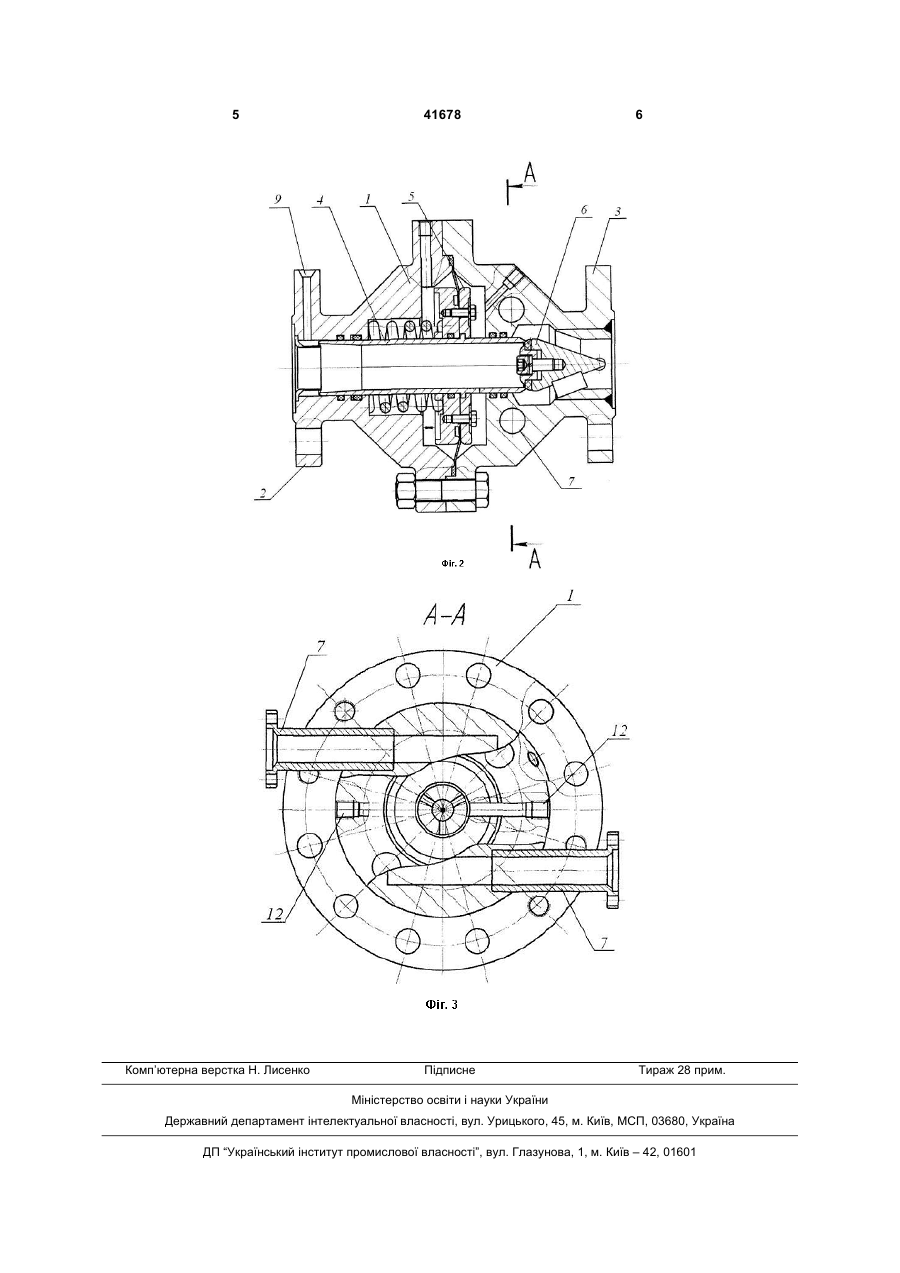

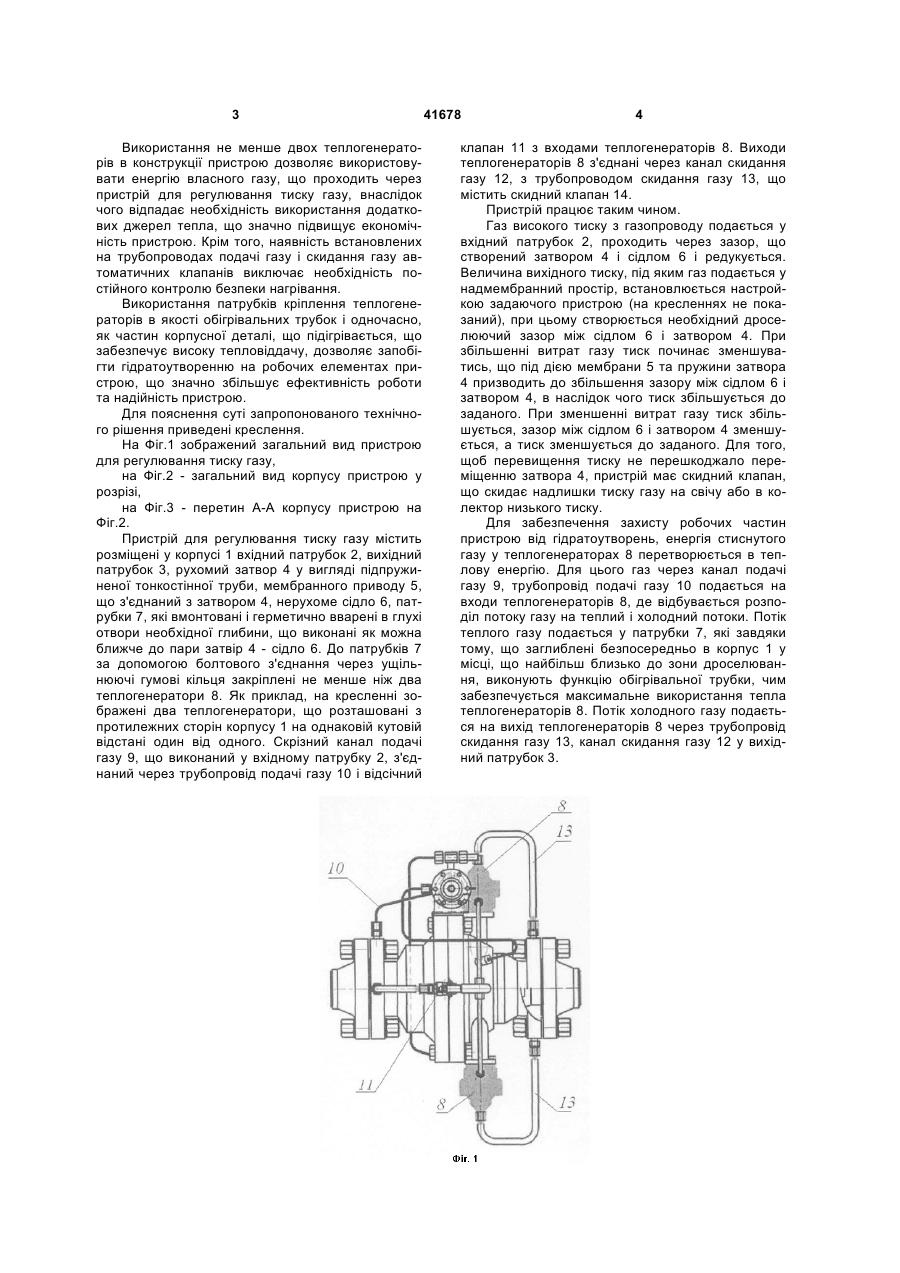

Пристрій для регулювання тиску газу, що містить корпус з вхідним і вихідним патрубками, що з'єднаний мембранним приводом підпружинений рухомий затвор, та нерухоме сідло, який відрізняється тим, що між рухомим затвором і сідлом виконані глухі отвори, в які вмонтовані і герметично 3 Використання не менше двох теплогенераторів в конструкції пристрою дозволяє використовувати енергію власного газу, що проходить через пристрій для регулювання тиску газу, внаслідок чого відпадає необхідність використання додаткових джерел тепла, що значно підвищує економічність пристрою. Крім того, наявність встановлених на трубопроводах подачі газу і скидання газу автоматичних клапанів виключає необхідність постійного контролю безпеки нагрівання. Використання патрубків кріплення теплогенераторів в якості обігрівальних трубок і одночасно, як частин корпусної деталі, що підігрівається, що забезпечує високу тепловіддачу, дозволяє запобігти гідратоутворенню на робочих елементах пристрою, що значно збільшує ефективність роботи та надійність пристрою. Для пояснення суті запропонованого технічного рішення приведені креслення. На Фіг.1 зображений загальний вид пристрою для регулювання тиску газу, на Фіг.2 - загальний вид корпусу пристрою у розрізі, на Фіг.3 - перетин А-А корпусу пристрою на Фіг.2. Пристрій для регулювання тиску газу містить розміщені у корпусі 1 вхідний патрубок 2, вихідний патрубок 3, рухомий затвор 4 у вигляді підпружиненої тонкостінної труби, мембранного приводу 5, що з'єднаний з затвором 4, нерухоме сідло 6, патрубки 7, які вмонтовані і герметично вварені в глухі отвори необхідної глибини, що виконані як можна ближче до пари затвір 4 - сідло 6. До патрубків 7 за допомогою болтового з'єднання через ущільнюючі гумові кільця закріплені не менше ніж два теплогенератори 8. Як приклад, на кресленні зображені два теплогенератори, що розташовані з протилежних сторін корпусу 1 на однаковій кутовій відстані один від одного. Скрізний канал подачі газу 9, що виконаний у вхідному патрубку 2, з'єднаний через трубопровід подачі газу 10 і відсічний 41678 4 клапан 11 з входами теплогенераторів 8. Виходи теплогенераторів 8 з'єднані через канал скидання газу 12, з трубопроводом скидання газу 13, що містить скидний клапан 14. Пристрій працює таким чином. Газ високого тиску з газопроводу подається у вхідний патрубок 2, проходить через зазор, що створений затвором 4 і сідлом 6 і редукується. Величина вихідного тиску, під яким газ подається у надмембранний простір, встановлюється настройкою задаючого пристрою (на кресленнях не показаний), при цьому створюється необхідний дроселюючий зазор між сідлом 6 і затвором 4. При збільшенні витрат газу тиск починає зменшуватись, що під дією мембрани 5 та пружини затвора 4 призводить до збільшення зазору між сідлом 6 і затвором 4, в наслідок чого тиск збільшується до заданого. При зменшенні витрат газу тиск збільшується, зазор між сідлом 6 і затвором 4 зменшується, а тиск зменшується до заданого. Для того, щоб перевищення тиску не перешкоджало переміщенню затвора 4, пристрій має скидний клапан, що скидає надлишки тиску газу на свічу або в колектор низького тиску. Для забезпечення захисту робочих частин пристрою від гідратоутворень, енергія стиснутого газу у теплогенераторах 8 перетворюється в теплову енергію. Для цього газ через канал подачі газу 9, трубопровід подачі газу 10 подається на входи теплогенераторів 8, де відбувається розподіл потоку газу на теплий і холодний потоки. Потік теплого газу подається у патрубки 7, які завдяки тому, що заглиблені безпосередньо в корпус 1 у місці, що найбільш близько до зони дроселювання, виконують функцію обігрівальної трубки, чим забезпечується максимальне використання тепла теплогенераторів 8. Потік холодного газу подається на вихід теплогенераторів 8 через трубопровід скидання газу 13, канал скидання газу 12 у вихідний патрубок 3. 5 Комп’ютерна верстка Н. Лисенко 41678 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of gas pressure
Автори англійськоюMazurin Vasyl Oleksiiovych
Назва патенту російськоюУстройство для регулировки давления газа
Автори російськоюМазурин Василий Алексеевич
МПК / Мітки
МПК: G05D 16/06
Мітки: тиску, пристрій, регулювання, газу
