Регулятор тиску

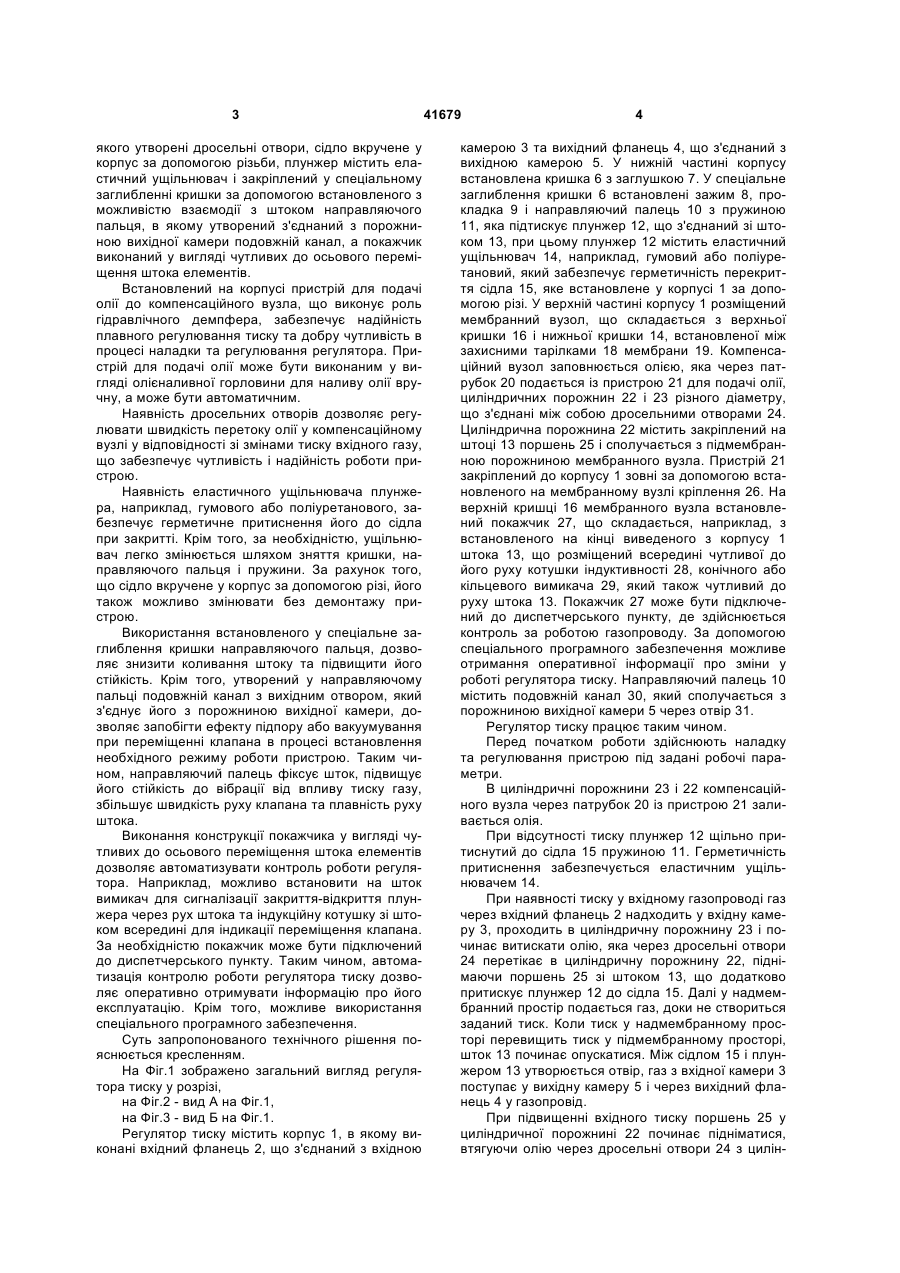

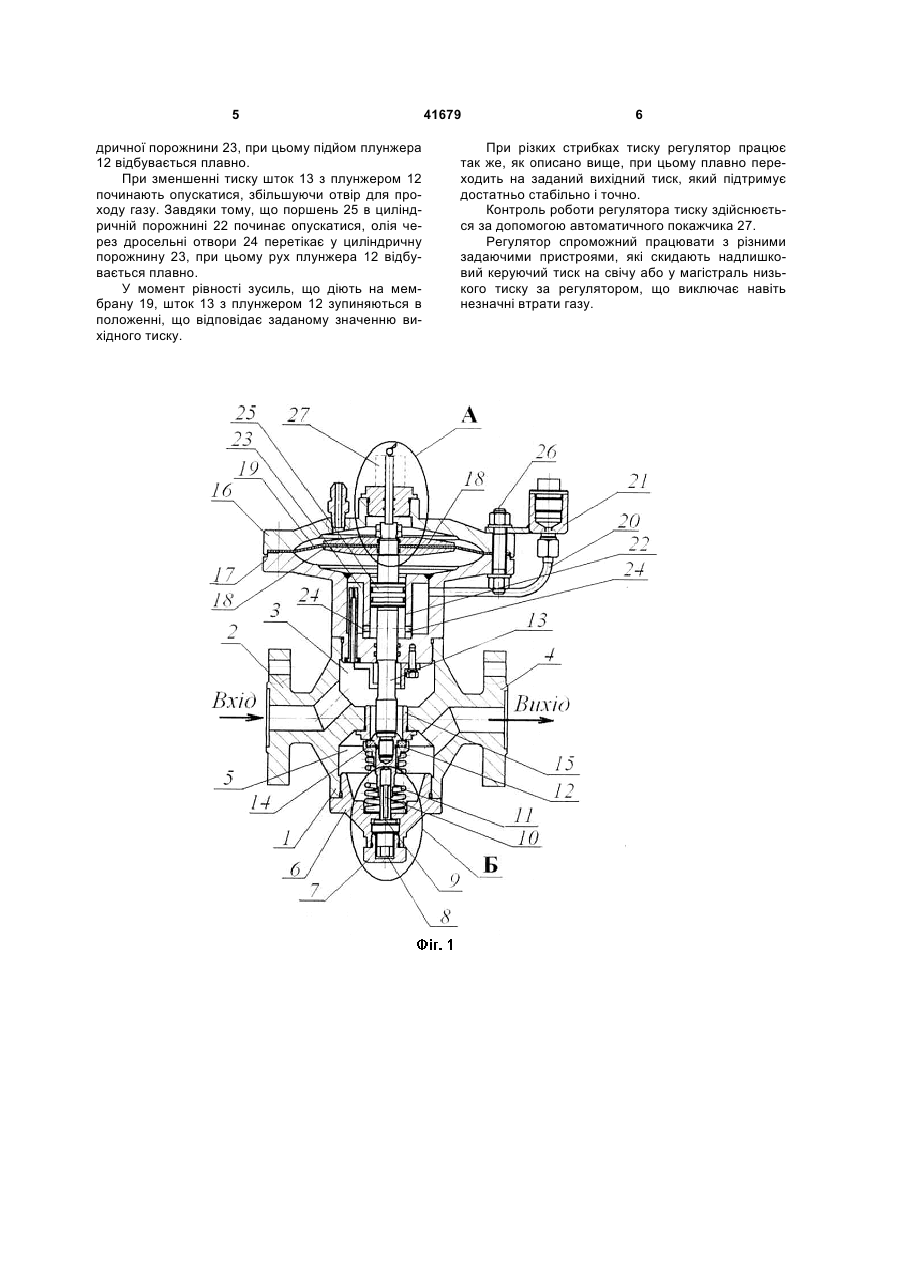

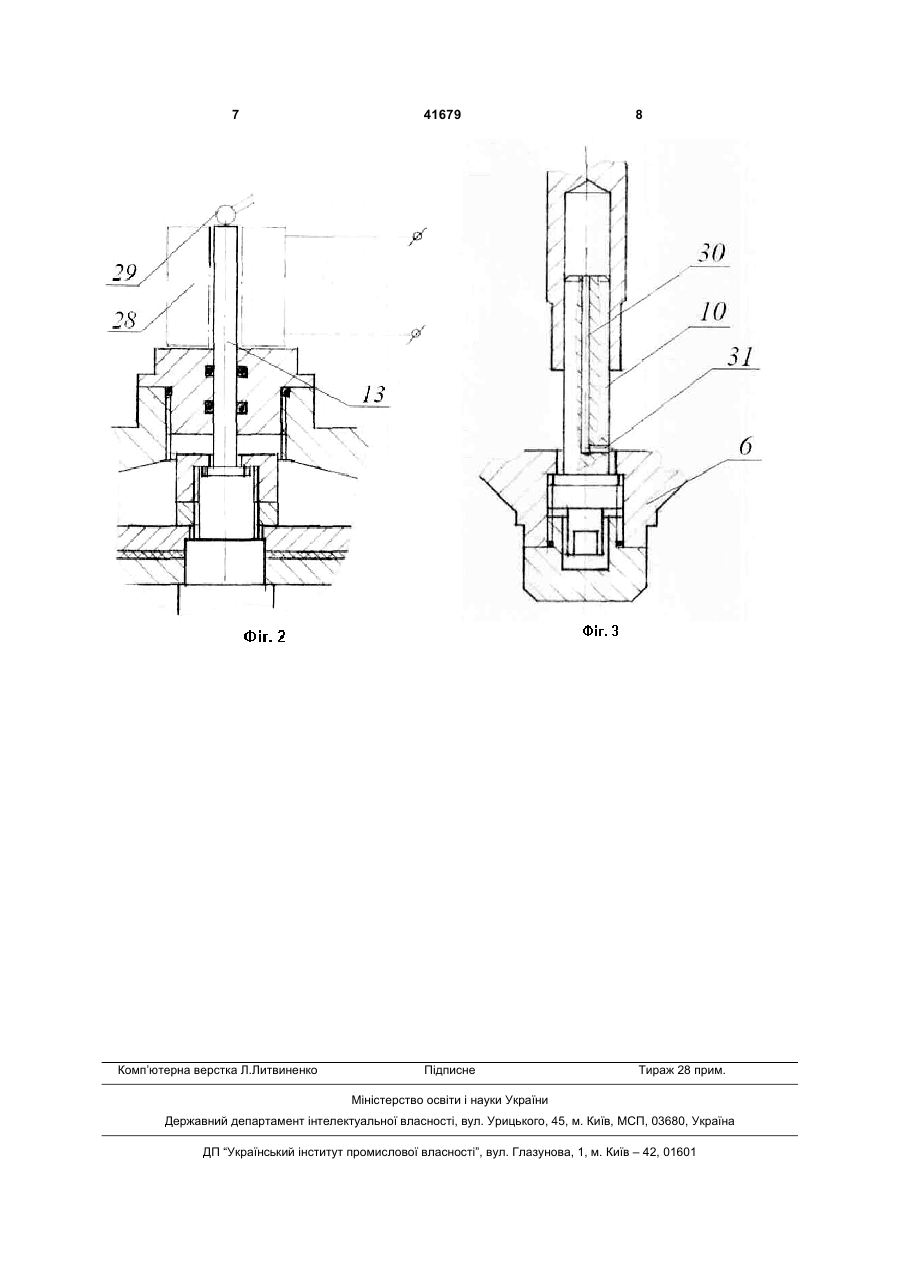

Регулятор тиску, що містить корпус з вхідним фланцем і вхідною камерою, вихідним фланцем і вихідною камерою, сідло, розміщені в нижній частині корпусу кришку з заглушкою, на яку встановлений з'єднаний з штоком підпружинений плунжер, компенсаційний вузол у вигляді циліндричних порожнин і поршня, та мембранна камера, на кришці 3 якого утворені дросельні отвори, сідло вкручене у корпус за допомогою різьби, плунжер містить еластичний ущільнювач і закріплений у спеціальному заглибленні кришки за допомогою встановленого з можливістю взаємодії з штоком направляючого пальця, в якому утворений з'єднаний з порожниною вихідної камери подовжній канал, а покажчик виконаний у вигляді чутливих до осьового переміщення штока елементів. Встановлений на корпусі пристрій для подачі олії до компенсаційного вузла, що виконує роль гідравлічного демпфера, забезпечує надійність плавного регулювання тиску та добру чутливість в процесі наладки та регулювання регулятора. Пристрій для подачі олії може бути виконаним у вигляді олієналивної горловини для наливу олії вручну, а може бути автоматичним. Наявність дросельних отворів дозволяє регулювати швидкість перетоку олії у компенсаційному вузлі у відповідності зі змінами тиску вхідного газу, що забезпечує чутливість і надійність роботи пристрою. Наявність еластичного ущільнювача плунжера, наприклад, гумового або поліуретанового, забезпечує герметичне притиснення його до сідла при закритті. Крім того, за необхідністю, ущільнювач легко змінюється шляхом зняття кришки, направляючого пальця і пружини. За рахунок того, що сідло вкручене у корпус за допомогою різі, його також можливо змінювати без демонтажу пристрою. Використання встановленого у спеціальне заглиблення кришки направляючого пальця, дозволяє знизити коливання штоку та підвищити його стійкість. Крім того, утворений у направляючому пальці подовжній канал з вихідним отвором, який з'єднує його з порожниною вихідної камери, дозволяє запобігти ефекту підпору або вакуумування при переміщенні клапана в процесі встановлення необхідного режиму роботи пристрою. Таким чином, направляючий палець фіксує шток, підвищує його стійкість до вібрації від впливу тиску газу, збільшує швидкість руху клапана та плавність руху штока. Виконання конструкції покажчика у вигляді чутливих до осьового переміщення штока елементів дозволяє автоматизувати контроль роботи регулятора. Наприклад, можливо встановити на шток вимикач для сигналізації закриття-відкриття плунжера через рух штока та індукційну котушку зі штоком всередині для індикації переміщення клапана. За необхідністю покажчик може бути підключений до диспетчерського пункту. Таким чином, автоматизація контролю роботи регулятора тиску дозволяє оперативно отримувати інформацію про його експлуатацію. Крім того, можливе використання спеціального програмного забезпечення. Суть запропонованого технічного рішення пояснюється кресленням. На Фіг.1 зображено загальний вигляд регулятора тиску у розрізі, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - вид Б на Фіг.1. Регулятор тиску містить корпус 1, в якому виконані вхідний фланець 2, що з'єднаний з вхідною 41679 4 камерою 3 та вихідний фланець 4, що з'єднаний з вихідною камерою 5. У нижній частині корпусу встановлена кришка 6 з заглушкою 7. У спеціальне заглиблення кришки 6 встановлені зажим 8, прокладка 9 і направляючий палець 10 з пружиною 11, яка підтискує плунжер 12, що з'єднаний зі штоком 13, при цьому плунжер 12 містить еластичний ущільнювач 14, наприклад, гумовий або поліуретановий, який забезпечує герметичність перекриття сідла 15, яке встановлене у корпусі 1 за допомогою різі. У верхній частині корпусу 1 розміщений мембранний вузол, що складається з верхньої кришки 16 і нижньої кришки 14, встановленої між захисними тарілками 18 мембрани 19. Компенсаційний вузол заповнюється олією, яка через патрубок 20 подається із пристрою 21 для подачі олії, циліндричних порожнин 22 і 23 різного діаметру, що з'єднані між собою дросельними отворами 24. Циліндрична порожнина 22 містить закріплений на штоці 13 поршень 25 і сполучається з підмембранною порожниною мембранного вузла. Пристрій 21 закріплений до корпусу 1 зовні за допомогою встановленого на мембранному вузлі кріплення 26. На верхній кришці 16 мембранного вузла встановлений покажчик 27, що складається, наприклад, з встановленого на кінці виведеного з корпусу 1 штока 13, що розміщений всередині чутливої до його руху котушки індуктивності 28, конічного або кільцевого вимикача 29, який також чутливий до руху штока 13. Покажчик 27 може бути підключений до диспетчерського пункту, де здійснюється контроль за роботою газопроводу. За допомогою спеціального програмного забезпечення можливе отримання оперативної інформації про зміни у роботі регулятора тиску. Направляючий палець 10 містить подовжній канал 30, який сполучається з порожниною вихідної камери 5 через отвір 31. Регулятор тиску працює таким чином. Перед початком роботи здійснюють наладку та регулювання пристрою під задані робочі параметри. В циліндричні порожнини 23 і 22 компенсаційного вузла через патрубок 20 із пристрою 21 заливається олія. При відсутності тиску плунжер 12 щільно притиснутий до сідла 15 пружиною 11. Герметичність притиснення забезпечується еластичним ущільнювачем 14. При наявності тиску у вхідному газопроводі газ через вхідний фланець 2 надходить у вхідну камеру 3, проходить в циліндричну порожнину 23 і починає витискати олію, яка через дросельні отвори 24 перетікає в циліндричну порожнину 22, піднімаючи поршень 25 зі штоком 13, що додатково притискує плунжер 12 до сідла 15. Далі у надмембранний простір подається газ, доки не створиться заданий тиск. Коли тиск у надмембранному просторі перевищить тиск у підмембранному просторі, шток 13 починає опускатися. Між сідлом 15 і плунжером 13 утворюється отвір, газ з вхідної камери 3 поступає у вихідну камеру 5 і через вихідний фланець 4 у газопровід. При підвищенні вхідного тиску поршень 25 у циліндричної порожнині 22 починає підніматися, втягуючи олію через дросельні отвори 24 з цилін 5 дричної порожнини 23, при цьому підйом плунжера 12 відбувається плавно. При зменшенні тиску шток 13 з плунжером 12 починають опускатися, збільшуючи отвір для проходу газу. Завдяки тому, що поршень 25 в циліндричній порожнині 22 починає опускатися, олія через дросельні отвори 24 перетікає у циліндричну порожнину 23, при цьому рух плунжера 12 відбувається плавно. У момент рівності зусиль, що діють на мембрану 19, шток 13 з плунжером 12 зупиняються в положенні, що відповідає заданому значенню вихідного тиску. 41679 6 При різких стрибках тиску регулятор працює так же, як описано вище, при цьому плавно переходить на заданий вихідний тиск, який підтримує достатньо стабільно і точно. Контроль роботи регулятора тиску здійснюється за допомогою автоматичного покажчика 27. Регулятор спроможний працювати з різними задаючими пристроями, які скидають надлишковий керуючий тиск на свічу або у магістраль низького тиску за регулятором, що виключає навіть незначні втрати газу. 7 Комп’ютерна верстка Л.Литвиненко 41679 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
