Спосіб розробки газоносних вугільних пластів

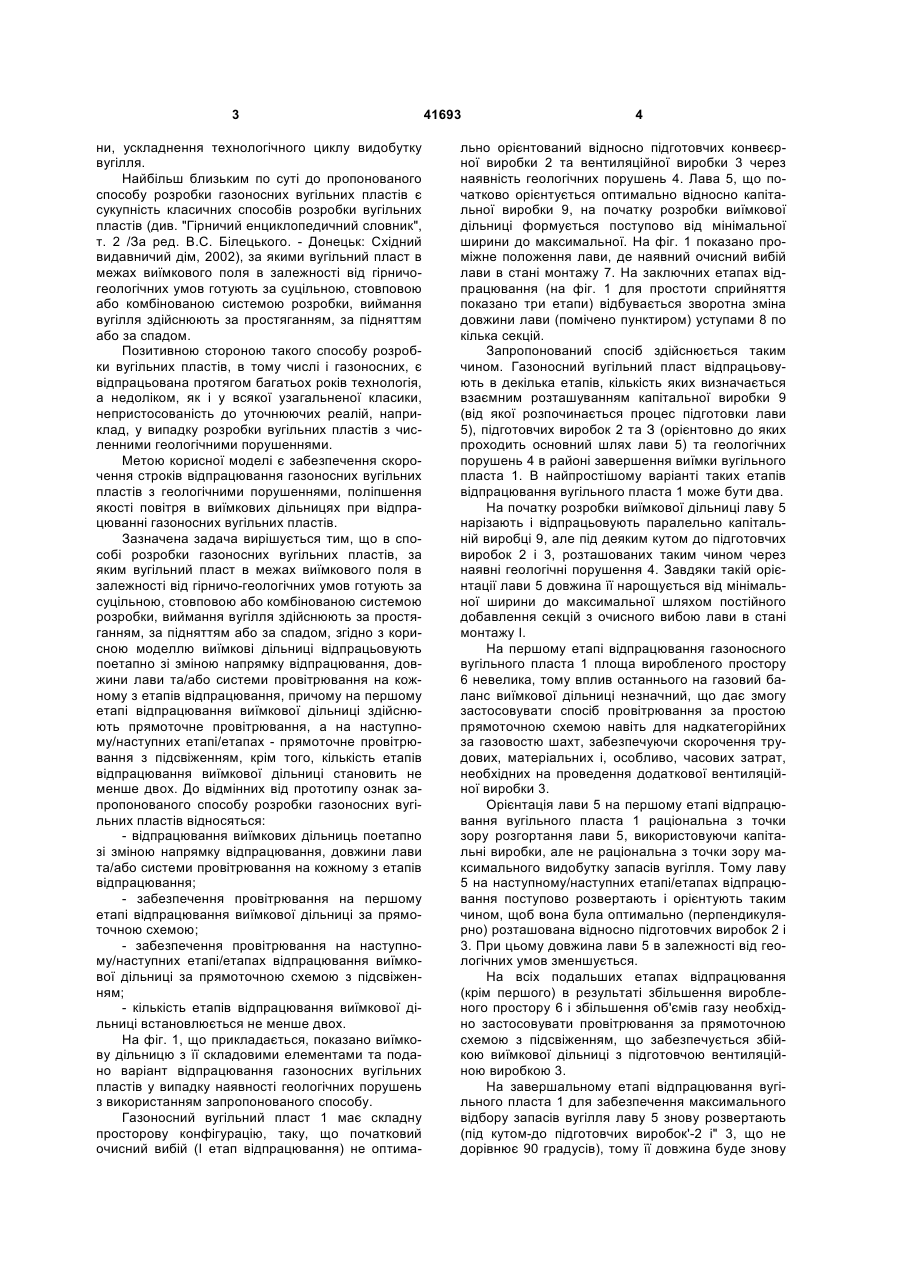

1. Спосіб розробки газоносних вугільних пластів, за яким вугільний пласт в межах виїмкового поля в залежності від гірничо-геологічних умов 3 ни, ускладнення технологічного циклу видобутку вугілля. Найбільш близьким по суті до пропонованого способу розробки газоносних вугільних пластів є сукупність класичних способів розробки вугільних пластів (див. "Гірничий енциклопедичний словник", т. 2 /За ред. B.C. Білецького. - Донецьк: Східний видавничий дім, 2002), за якими вугільний пласт в межах виїмкового поля в залежності від гірничогеологічних умов готують за суцільною, стовповою або комбінованою системою розробки, виймання вугілля здійснюють за простяганням, за підняттям або за спадом. Позитивною стороною такого способу розробки вугільних пластів, в тому числі і газоносних, є відпрацьована протягом багатьох років технологія, а недоліком, як і у всякої узагальненої класики, непристосованість до уточнюючих реалій, наприклад, у випадку розробки вугільних пластів з численними геологічними порушеннями. Метою корисної моделі є забезпечення скорочення строків відпрацювання газоносних вугільних пластів з геологічними порушеннями, поліпшення якості повітря в виїмкових дільницях при відпрацюванні газоносних вугільних пластів. Зазначена задача вирішується тим, що в способі розробки газоносних вугільних пластів, за яким вугільний пласт в межах виїмкового поля в залежності від гірничо-геологічних умов готують за суцільною, стовповою або комбінованою системою розробки, виймання вугілля здійснюють за простяганням, за підняттям або за спадом, згідно з корисною моделлю виїмкові дільниці відпрацьовують поетапно зі зміною напрямку відпрацювання, довжини лави та/або системи провітрювання на кожному з етапів відпрацювання, причому на першому етапі відпрацювання виїмкової дільниці здійснюють прямоточне провітрювання, а на наступному/наступних етапі/етапах - прямоточне провітрювання з підсвіженням, крім того, кількість етапів відпрацювання виїмкової дільниці становить не менше двох. До відмінних від прототипу ознак запропонованого способу розробки газоносних вугільних пластів відносяться: - відпрацювання виїмкових дільниць поетапно зі зміною напрямку відпрацювання, довжини лави та/або системи провітрювання на кожному з етапів відпрацювання; - забезпечення провітрювання на першому етапі відпрацювання виїмкової дільниці за прямоточною схемою; - забезпечення провітрювання на наступному/наступних етапі/етапах відпрацювання виїмкової дільниці за прямоточною схемою з підсвіженням; - кількість етапів відпрацювання виїмкової дільниці встановлюється не менше двох. На фіг. 1, що прикладається, показано виїмкову дільницю з її складовими елементами та подано варіант відпрацювання газоносних вугільних пластів у випадку наявності геологічних порушень з використанням запропонованого способу. Газоносний вугільний пласт 1 має складну просторову конфігурацію, таку, що початковий очисний вибій (І етап відпрацювання) не оптима 41693 4 льно орієнтований відносно підготовчих конвеєрної виробки 2 та вентиляційної виробки 3 через наявність геологічних порушень 4. Лава 5, що початково орієнтується оптимально відносно капітальної виробки 9, на початку розробки виїмкової дільниці формується поступово від мінімальної ширини до максимальної. На фіг. 1 показано проміжне положення лави, де наявний очисний вибій лави в стані монтажу 7. На заключних етапах відпрацювання (на фіг. 1 для простоти сприйняття показано три етапи) відбувається зворотна зміна довжини лави (помічено пунктиром) уступами 8 по кілька секцій. Запропонований спосіб здійснюється таким чином. Газоносний вугільний пласт відпрацьовують в декілька етапів, кількість яких визначається взаємним розташуванням капітальної виробки 9 (від якої розпочинається процес підготовки лави 5), підготовчих виробок 2 та З (орієнтовно до яких проходить основний шлях лави 5) та геологічних порушень 4 в районі завершення виїмки вугільного пласта 1. В найпростішому варіанті таких етапів відпрацювання вугільного пласта 1 може бути два. На початку розробки виїмкової дільниці лаву 5 нарізають і відпрацьовують паралельно капітальній виробці 9, але під деяким кутом до підготовчих виробок 2 і 3, розташованих таким чином через наявні геологічні порушення 4. Завдяки такій орієнтації лави 5 довжина її нарощується від мінімальної ширини до максимальної шляхом постійного добавлення секцій з очисного вибою лави в стані монтажу І. На першому етапі відпрацювання газоносного вугільного пласта 1 площа виробленого простору 6 невелика, тому вплив останнього на газовий баланс виїмкової дільниці незначний, що дає змогу застосовувати спосіб провітрювання за простою прямоточною схемою навіть для надкатегорійних за газовостю шахт, забезпечуючи скорочення трудових, матеріальних і, особливо, часових затрат, необхідних на проведення додаткової вентиляційної виробки 3. Орієнтація лави 5 на першому етапі відпрацювання вугільного пласта 1 раціональна з точки зору розгортання лави 5, використовуючи капітальні виробки, але не раціональна з точки зору максимального видобутку запасів вугілля. Тому лаву 5 на наступному/наступних етапі/етапах відпрацювання поступово розвертають і орієнтують таким чином, щоб вона була оптимально (перпендикулярно) розташована відносно підготовчих виробок 2 і 3. При цьому довжина лави 5 в залежності від геологічних умов зменшується. На всіх подальших етапах відпрацювання (крім першого) в результаті збільшення виробленого простору 6 і збільшення об'ємів газу необхідно застосовувати провітрювання за прямоточною схемою з підсвіженням, що забезпечується збійкою виїмкової дільниці з підготовчою вентиляційною виробкою 3. На завершальному етапі відпрацювання вугільного пласта 1 для забезпечення максимального відбору запасів вугілля лаву 5 знову розвертають (під кутом-до підготовчих виробок'-2 і" 3, що не дорівнює 90 градусів), тому її довжина буде знову 5 41693 збільшуватись. Для компенсації збільшення довжини лави 5 при її розвороті на завершальному етапі відпрацювання вугільного пласта 1 залишають уступами 8 по 2-3 секції механізованого кріплення лави 5 (на фіг. 1 показано пунктиром), підсилюючи кріплення, наприклад, додатковими стійками. Комп’ютерна верстка Д. Шеверун 6 Пропонований спосіб розробки газоносних вугільних пластів може бути реалізований на основі відомих вугледобувних агрегатів та апаратури, забезпечуючи при цьому скорочення строків відпрацювання газоносних вугільних пластів з геологічними порушеннями та поліпшення якості повітря в виїмкових дільницях при відпрацюванні газоносних вугільних пластів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
