Горловина закупорювального пристрою “rpm 30/1″

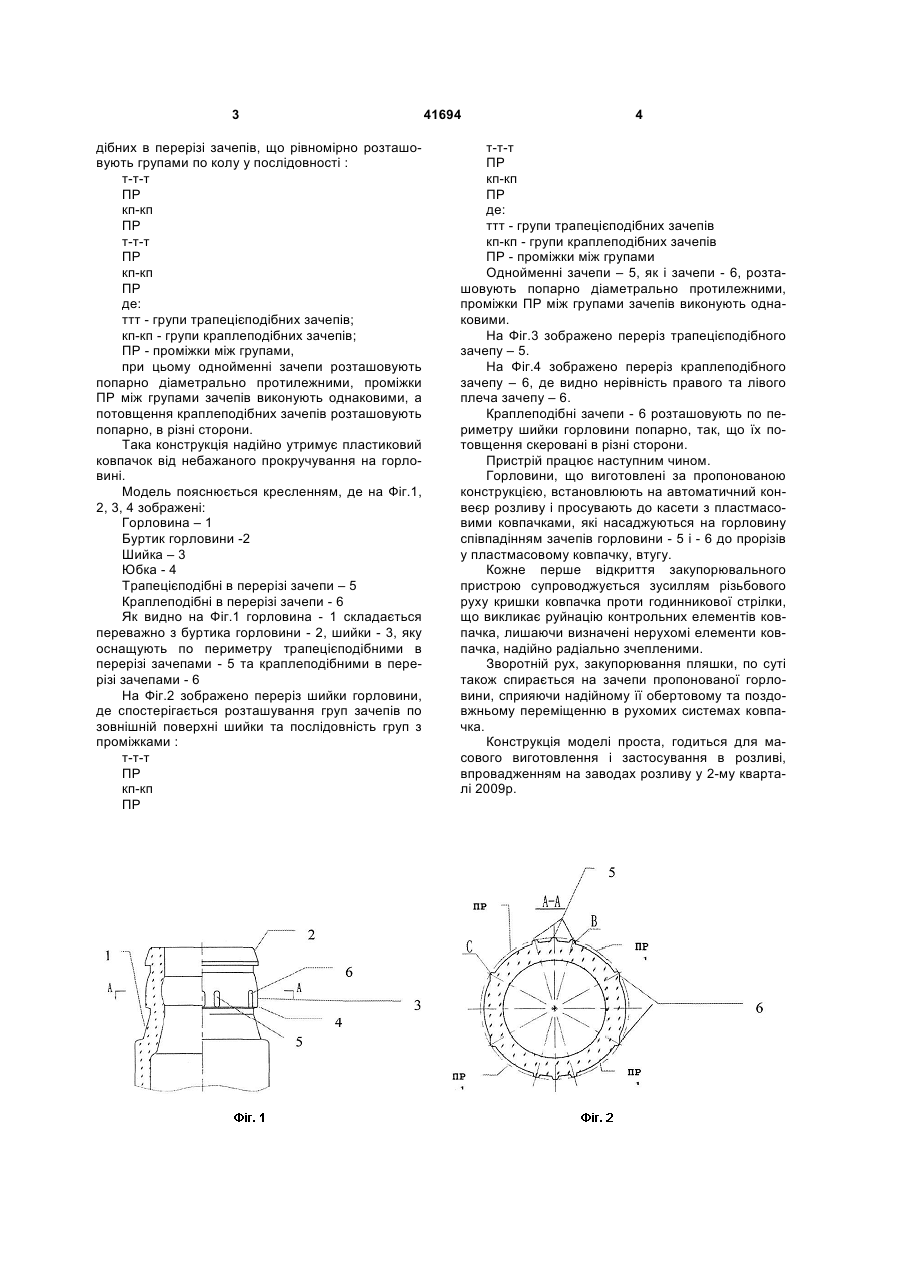

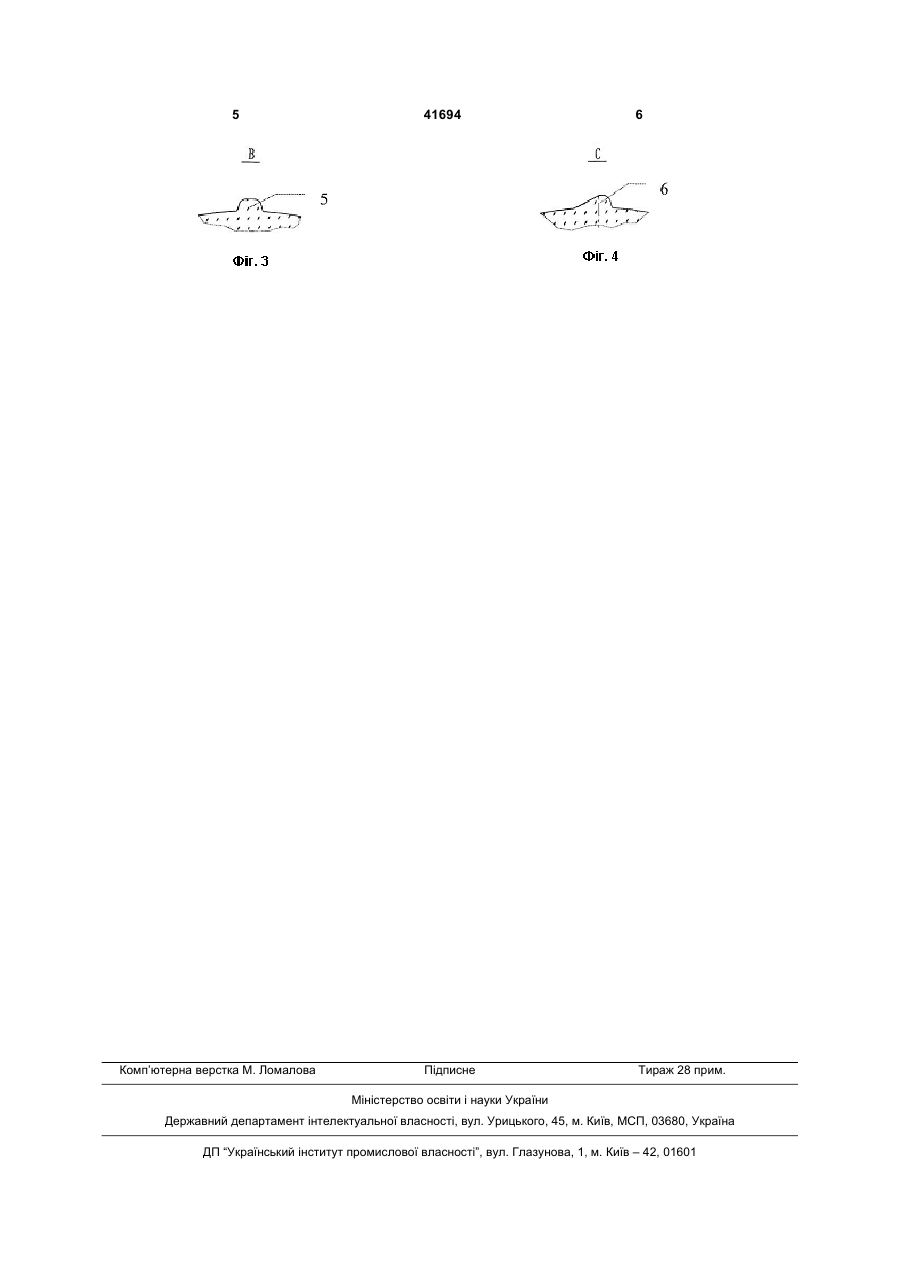

Горловина закупорювального пристрою, що містить горловину, буртик горловини, шийку і юбку, виконані з можливістю встановлення на них засобів кріплення, закупорювання ємності і елементів дозування вмісту, яка відрізняється тим, що по периметру поверхні шийки горловини додатково розміщені групи трапецієподібних та краплеподібних в перерізі зачепів, що рівномірно розташовані групами по колу у послідовності: ттт 3 дібних в перерізі зачепів, що рівномірно розташовують групами по колу у послідовності : т-т-т ПР кп-кп ПР т-т-т ПР кп-кп ПР де: ттт - групи трапецієподібних зачепів; кп-кп - групи краплеподібних зачепів; ПР - проміжки між групами, при цьому однойменні зачепи розташовують попарно діаметрально протилежними, проміжки ПР між групами зачепів виконують однаковими, а потовщення краплеподібних зачепів розташовують попарно, в різні сторони. Така конструкція надійно утримує пластиковий ковпачок від небажаного прокручування на горловині. Модель пояснюється кресленням, де на Фіг.1, 2, 3, 4 зображені: Горловина – 1 Буртик горловини -2 Шийка – 3 Юбка - 4 Трапецієподібні в перерізі зачепи – 5 Краплеподібні в перерізі зачепи - 6 Як видно на Фіг.1 горловина - 1 складається переважно з буртика горловини - 2, шийки - 3, яку оснащують по периметру трапецієподібними в перерізі зачепами - 5 та краплеподібними в перерізі зачепами - 6 На Фіг.2 зображено переріз шийки горловини, де спостерігається розташування груп зачепів по зовнішній поверхні шийки та послідовність груп з проміжками : т-т-т ПР кп-кп ПР 41694 4 т-т-т ПР кп-кп ПР де: ттт - групи трапецієподібних зачепів кп-кп - групи краплеподібних зачепів ПР - проміжки між групами Однойменні зачепи – 5, як і зачепи - 6, розташовують попарно діаметрально протилежними, проміжки ПР між групами зачепів виконують однаковими. На Фіг.3 зображено переріз трапецієподібного зачепу – 5. На Фіг.4 зображено переріз краплеподібного зачепу – 6, де видно нерівність правого та лівого плеча зачепу – 6. Краплеподібні зачепи - 6 розташовують по периметру шийки горловини попарно, так, що їх потовщення скеровані в різні сторони. Пристрій працює наступним чином. Горловини, що виготовлені за пропонованою конструкцією, встановлюють на автоматичний конвеєр розливу і просувають до касети з пластмасовими ковпачками, які насаджуються на горловину співпадінням зачепів горловини - 5 і - 6 до прорізів у пластмасовому ковпачку, втугу. Кожне перше відкриття закупорювального пристрою супроводжується зусиллям різьбового руху кришки ковпачка проти годинникової стрілки, що викликає руйнацію контрольних елементів ковпачка, лишаючи визначені нерухомі елементи ковпачка, надійно радіально зчепленими. Зворотній рух, закупорювання пляшки, по суті також спирається на зачепи пропонованої горловини, сприяючи надійному її обертовому та поздовжньому переміщенню в рухомих системах ковпачка. Конструкція моделі проста, годиться для масового виготовлення і застосування в розливі, впровадженням на заводах розливу у 2-му кварталі 2009р. 5 Комп’ютерна верстка М. Ломалова 41694 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
