Спосіб очистки промислових стічних вод від іонів важких металів

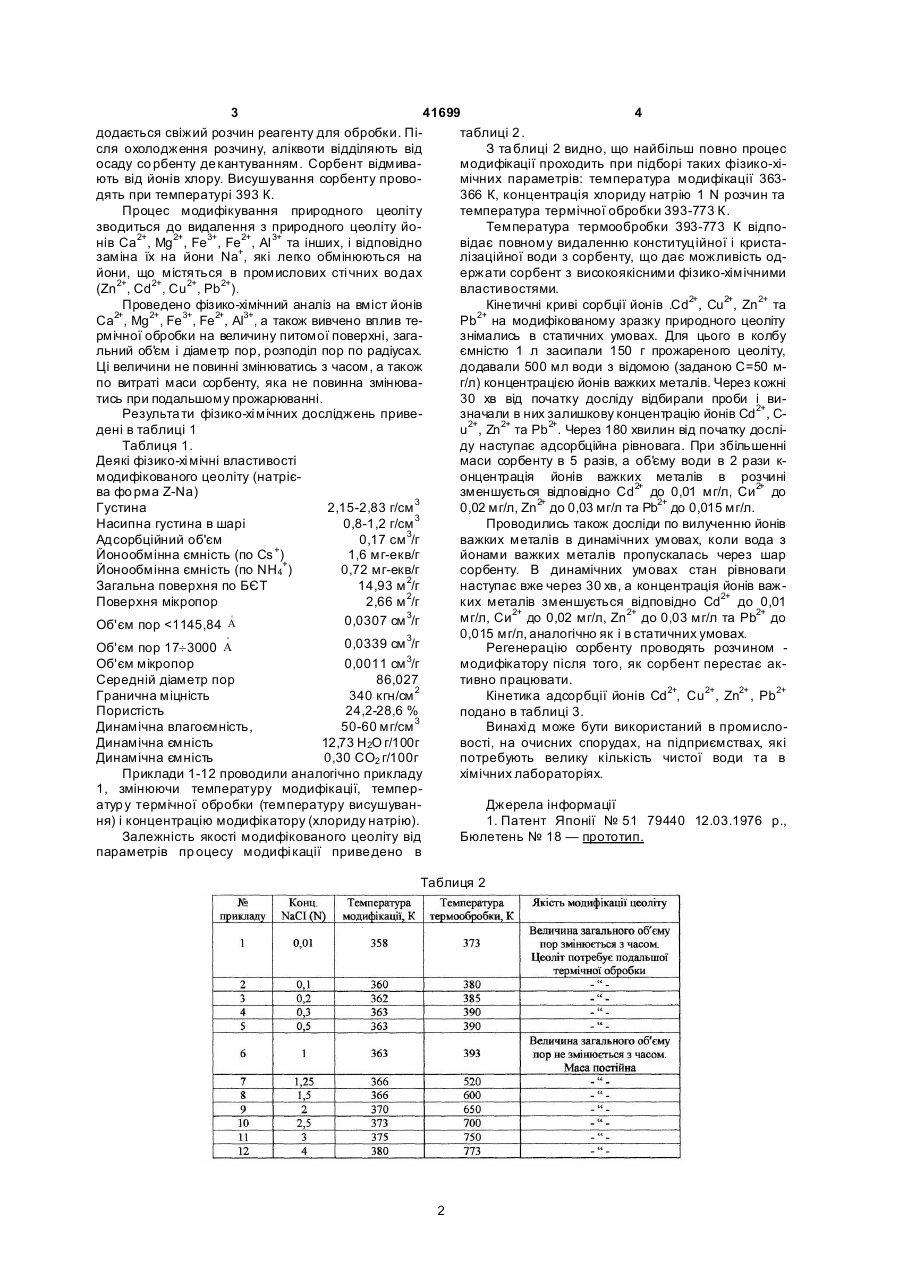

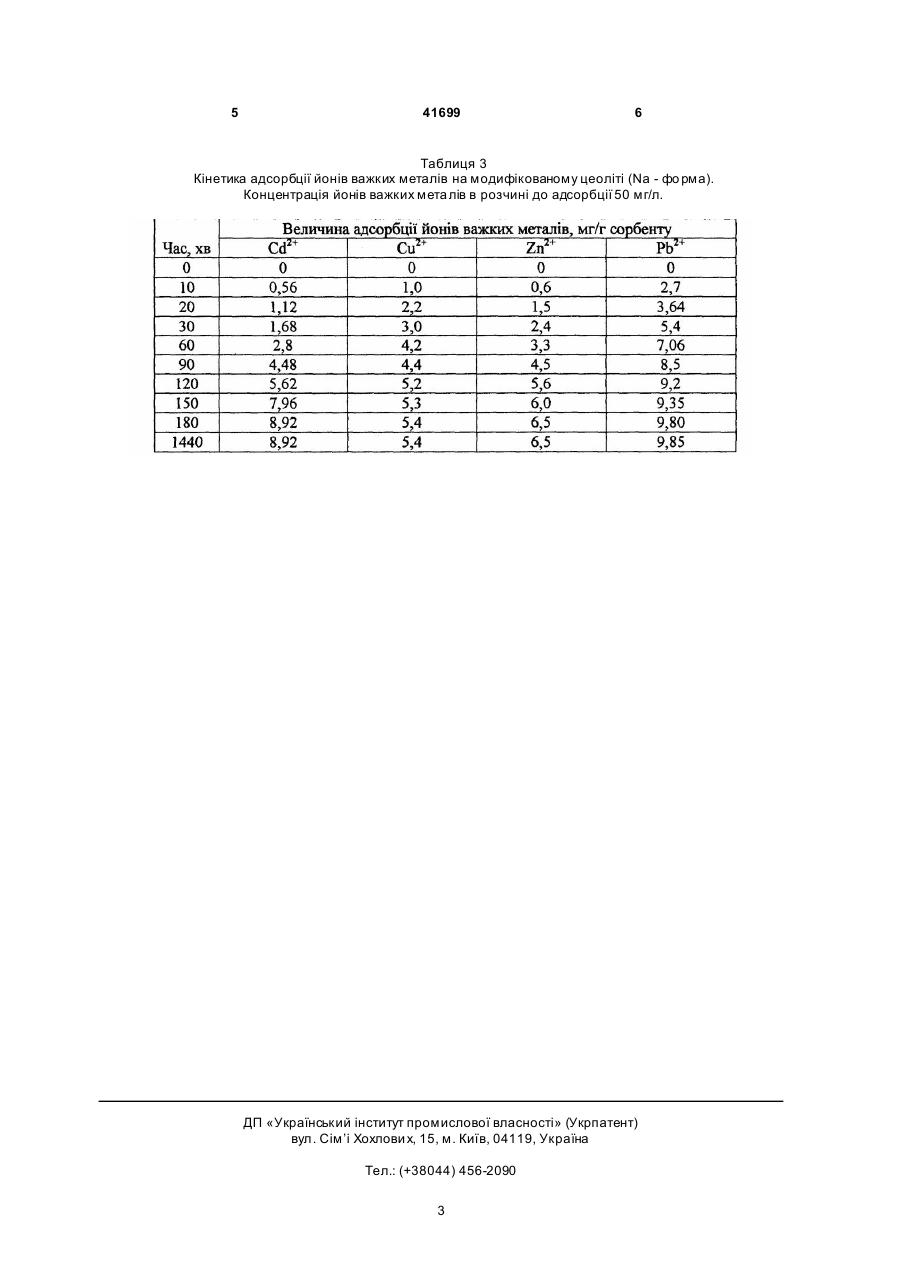

Спосіб очистки промислових сті чних вод від іонів важких металів, який включає пропускання води через природні сорбенти для вилучення іонів 3 41699 4 додається свіжий розчин реагенту для обробки. Пітаблиці 2 . сля охолодження розчину, аліквоти відділяють від З та блиці 2 видно, що найбільш повно процес осаду со рбенту де кантуванням. Сорбент відмивамодифікації проходить при підборі таких фізико-хіють від йонів хлору. Висушування сорбенту провомічних параметрів: температура модифікації 363дять при температурі 393 К. 366 К, концентрація хлориду натрію 1 N розчин та Процес модифікування природного цеоліту температура термічної обробки 393-773 К. зводиться до видалення з природного цеоліту йоТемпература термообробки 393-773 К відпонів Са2+, Mg2+, Fe3+, Fe2+, АІ 3+ та інших, і відповідно відає повному видаленню конституційної і кристазаміна їх на йони Na+, які легко обмінюються на лізаційної води з сорбенту, що дає можливість одйони, що містяться в промислових сті чних во дах ержати сорбент з високоякісними фізико-хімічними (Zn2+, Cd2+, Cu2+, Pb2+). властивостями. Проведено фізико-хімічний аналіз на вміст йонів Кінетичні криві сорбції йонів .Cd2+, Cu2+, Zn2+ та Са2+, Mg2+, Fe3+, Fe2+, АІ3+, а також вивчено вплив теPb2+ на модифікованому зразку природного цеоліту рмічної обробки на величину питомої поверхні, загазнімались в статичних умовах. Для цього в колбу льний об'єм і діаметр пор, розподіл пор по радіусах. ємністю 1 л засипали 150 г прожареного цеоліту, Ці величини не повинні змінюватись з часом, а також додавали 500 мл води з відомою (заданою С=50 мпо витраті маси сорбенту, яка не повинна змінюваг/л) концентрацією йонів важких металів. Через кожні тись при подальшому прожарюванні. 30 хв від початку досліду відбирали проби і виРезульта ти фізико-хі мічних досліджень привезначали в них залишкову концентрацію йонів Cd2+, Cдені в таблиці 1 u2+, Zn2+ та Pb2+. Через 180 хвилин від початку досліТаблиця 1. ду наступає адсорбційна рівновага. При збільшенні Деякі фізико-хі мічні властивості маси сорбенту в 5 разів, а об'єму води в 2 рази кмодифікованого цеоліту (натрієонцентрація йонів важких металів в розчині ва фо рма Z-Na) зменшується відповідно Cd2+ до 0,01 мг/л, Си2+ до Густина 2,15-2,83 г/см 3 0,02 мг/л, Zn2+ до 0,03 мг/л та Рb2+ до 0,015 мг/л. 3 Насипна густина в шарі 0,8-1,2 г/см Проводились також досліди по вилученню йонів Адсорбційний об'єм 0,17 см 3/г важких металів в динамічних умовах, коли вода з Йонообмінна ємність (по Cs +) 1,6 мг-екв/г йонами важких металів пропускалась через шар Йонообмінна ємність (по NH4+) 0,72 мг-екв/г сорбенту. В динамічних умовах стан рівноваги Загальна поверхня по БЄТ 14,93 м 2/г наступає вже через 30 хв, а концентрація йонів важПоверхня мікропор 2,66 м 2/г ких металів зменшується відповідно Cd2+ до 0,01 o 3 мг/л, Си2+ до 0,02 мг/л, Zn2+ до 0,03 мг/л та Рb2+ до 0,0307 см /г Об'єм пор
