Борона гнучка з приводом від колеса
Номер патенту: 42099
Опубліковано: 25.06.2009
Автори: Божидарник Віктор Володимирович, Усенко Михайло Васильович
Формула / Реферат
Борона гнучка з приводом від колеса, що містить хребтову балку, на якій встановлені плужні корпуси і ланцюговий модуль, яка відрізняється тим, що на гряділі хребтової балки встановлено через стійку опорне колесо, до ступиці якого прикріплена вісь з жорстко прикріпленою до неї ведучою зірочкою, яка з'єднана ланцюгом з веденою зірочкою, що встановлена жорстко на одному кінці проміжного вала, який вільно встановлений на задніх опорах на задній плиті на гряділі хребтової балки, а до другого кінця проміжного вала прикріплений один кінець ланцюгового модуля, другий кінець якого прикріплений до веденого вала, який вільно встановлений на передніх опорах на передній плиті на гряділі хребтової балки.
Текст

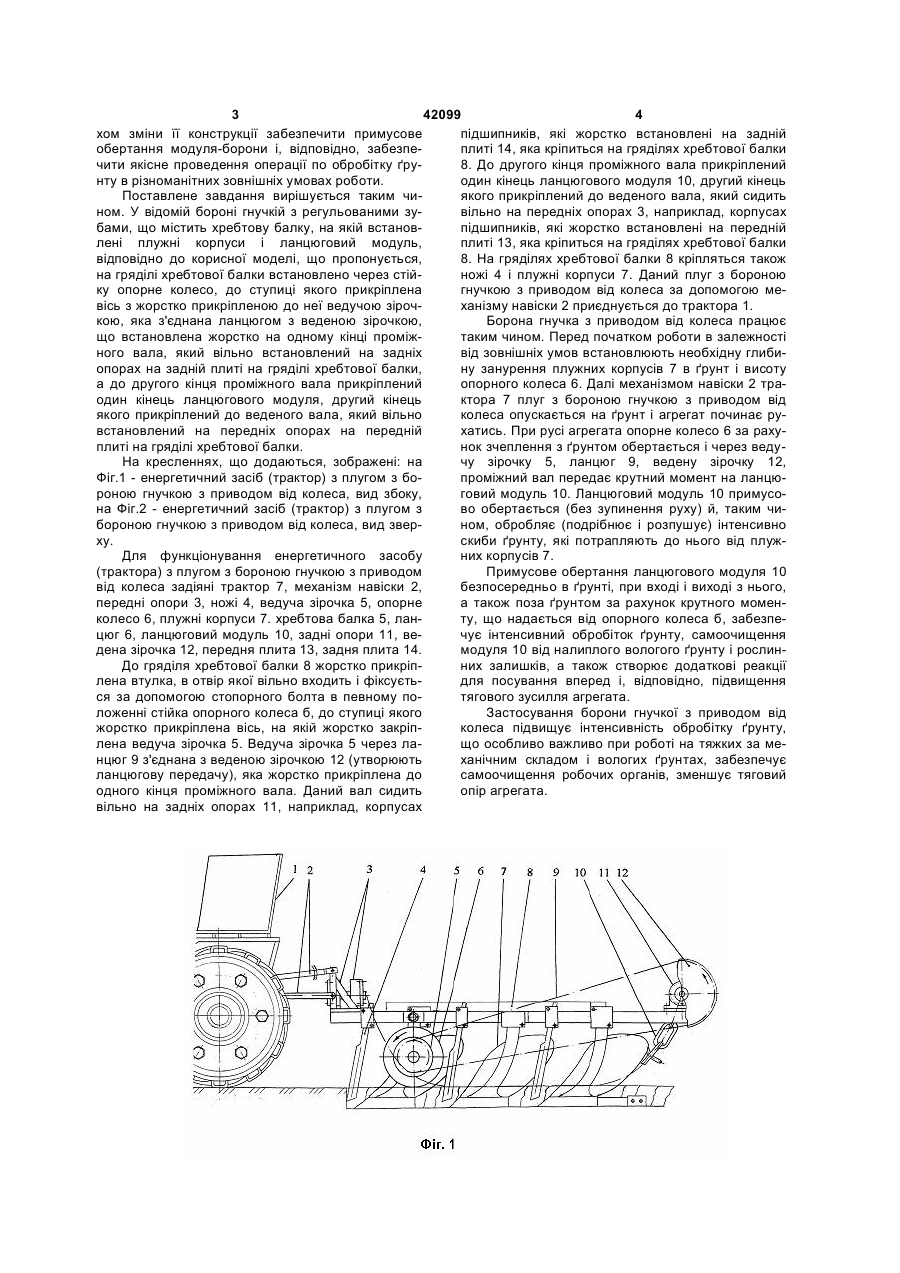

Борона гнучка з приводом від колеса, що містить хребтову балку, на якій встановлені плужні корпуси і ланцюговий модуль, яка відрізняється тим, що на гряділі хребтової балки встановлено 3 42099 4 хом зміни її конструкції забезпечити примусове підшипників, які жорстко встановлені на задній обертання модуля-борони і, відповідно, забезпеплиті 14, яка кріпиться на гряділях хребтової балки чити якісне проведення операції по обробітку ґру8. До другого кінця проміжного вала прикріплений нту в різноманітних зовнішніх умовах роботи. один кінець ланцюгового модуля 10, другий кінець Поставлене завдання вирішується таким чиякого прикріплений до веденого вала, який сидить ном. У відомій бороні гнучкій з регульованими зувільно на передніх опорах 3, наприклад, корпусах бами, що містить хребтову балку, на якій встановпідшипників, які жорстко встановлені на передній лені плужні корпуси і ланцюговий модуль, плиті 13, яка кріпиться на гряділях хребтової балки відповідно до корисної моделі, що пропонується, 8. На гряділях хребтової балки 8 кріпляться також на гряділі хребтової балки встановлено через стійножі 4 і плужні корпуси 7. Даний плуг з бороною ку опорне колесо, до ступиці якого прикріплена гнучкою з приводом від колеса за допомогою мевісь з жорстко прикріпленою до неї ведучою зірочханізму навіски 2 приєднується до трактора 1. кою, яка з'єднана ланцюгом з веденою зірочкою, Борона гнучка з приводом від колеса працює що встановлена жорстко на одному кінці проміжтаким чином. Перед початком роботи в залежності ного вала, який вільно встановлений на задніх від зовнішніх умов встановлюють необхідну глибиопорах на задній плиті на гряділі хребтової балки, ну занурення плужних корпусів 7 в ґрунт і висоту а до другого кінця проміжного вала прикріплений опорного колеса 6. Далі механізмом навіски 2 траодин кінець ланцюгового модуля, другий кінець ктора 7 плуг з бороною гнучкою з приводом від якого прикріплений до веденого вала, який вільно колеса опускається на ґрунт і агрегат починає рувстановлений на передніх опорах на передній хатись. При русі агрегата опорне колесо 6 за рахуплиті на гряділі хребтової балки. нок зчеплення з ґрунтом обертається і через ведуНа кресленнях, що додаються, зображені: на чу зірочку 5, ланцюг 9, ведену зірочку 12, Фіг.1 - енергетичний засіб (трактор) з плугом з бопроміжний вал передає крутний момент на ланцюроною гнучкою з приводом від колеса, вид збоку, говий модуль 10. Ланцюговий модуль 10 примусона Фіг.2 - енергетичний засіб (трактор) з плугом з во обертається (без зупинення руху) й, таким чибороною гнучкою з приводом від колеса, вид зверном, обробляє (подрібнює і розпушує) інтенсивно ху. скиби ґрунту, які потрапляють до нього від плужДля функціонування енергетичного засобу них корпусів 7. (трактора) з плугом з бороною гнучкою з приводом Примусове обертання ланцюгового модуля 10 від колеса задіяні трактор 7, механізм навіски 2, безпосередньо в ґрунті, при вході і виході з нього, передні опори 3, ножі 4, ведуча зірочка 5, опорне а також поза ґрунтом за рахунок крутного моменколесо 6, плужні корпуси 7. хребтова балка 5, ланту, що надається від опорного колеса б, забезпецюг 6, ланцюговий модуль 10, задні опори 11, вечує інтенсивний обробіток ґрунту, самоочищення дена зірочка 12, передня плита 13, задня плита 14. модуля 10 від налиплого вологого ґрунту і рослинДо гряділя хребтової балки 8 жорстко прикріпних залишків, а також створює додаткові реакції лена втулка, в отвір якої вільно входить і фіксуєтьдля посування вперед і, відповідно, підвищення ся за допомогою стопорного болта в певному потягового зусилля агрегата. ложенні стійка опорного колеса б, до ступиці якого Застосування борони гнучкої з приводом від жорстко прикріплена вісь, на якій жорстко закріпколеса підвищує інтенсивність обробітку ґрунту, лена ведуча зірочка 5. Ведуча зірочка 5 через лащо особливо важливо при роботі на тяжких за менцюг 9 з'єднана з веденою зірочкою 12 (утворюють ханічним складом і вологих ґрунтах, забезпечує ланцюгову передачу), яка жорстко прикріплена до самоочищення робочих органів, зменшує тяговий одного кінця проміжного вала. Даний вал сидить опір агрегата. вільно на задніх опорах 11, наприклад, корпусах 5 Комп’ютерна верстка Г. Паяльніков 42099 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-relieving harrow with wheel drive
Автори англійськоюUsenko Mykhailo Vasyliovych, Bozhydarnik Viktor Volodymyrovych
Назва патенту російськоюБорона гибкая с приводом от колеса
Автори російськоюУсенко Михаил Васильевич, Божидарник Виктор Владимирович
МПК / Мітки
МПК: A01B 49/02
Мітки: приводом, колеса, борона, гнучка
