Борона гнучка обертова фронтальна

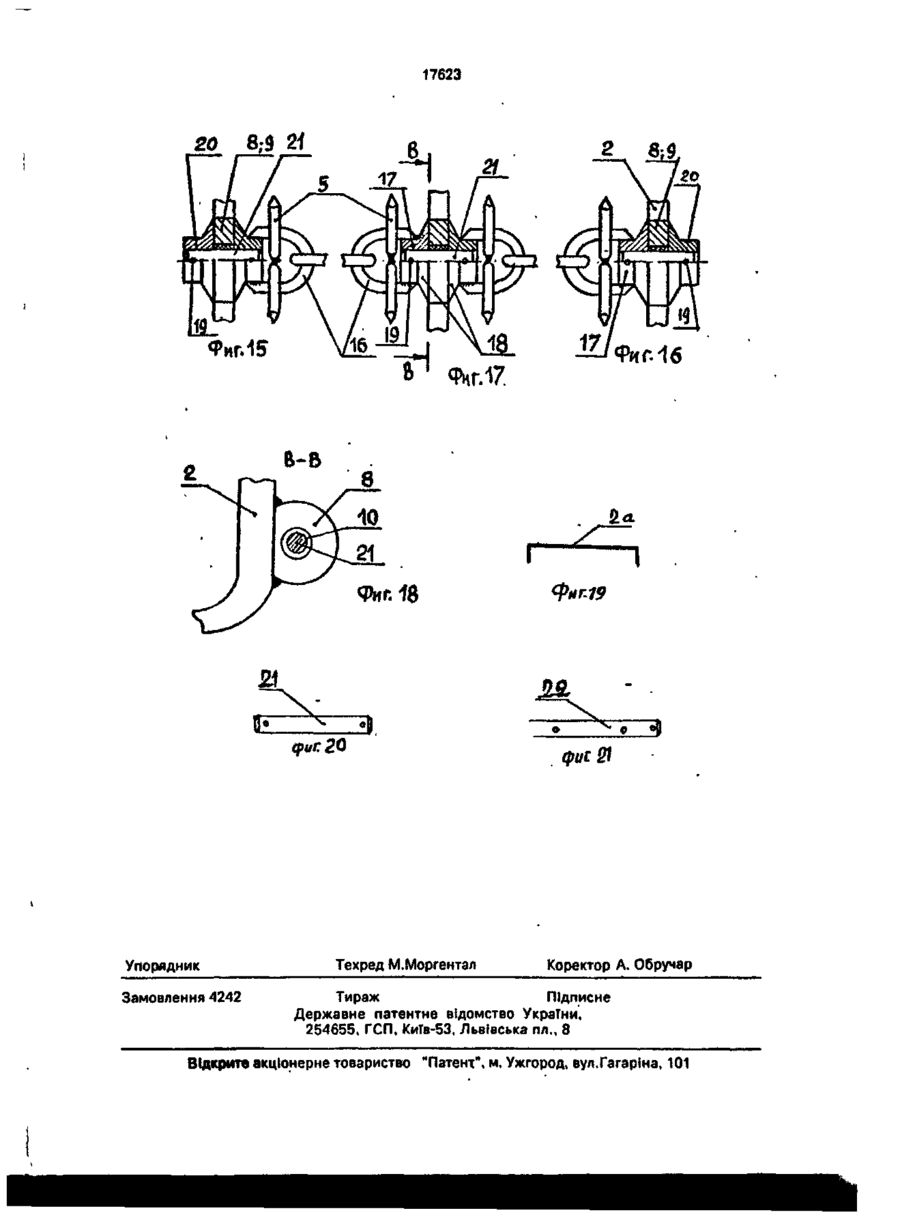

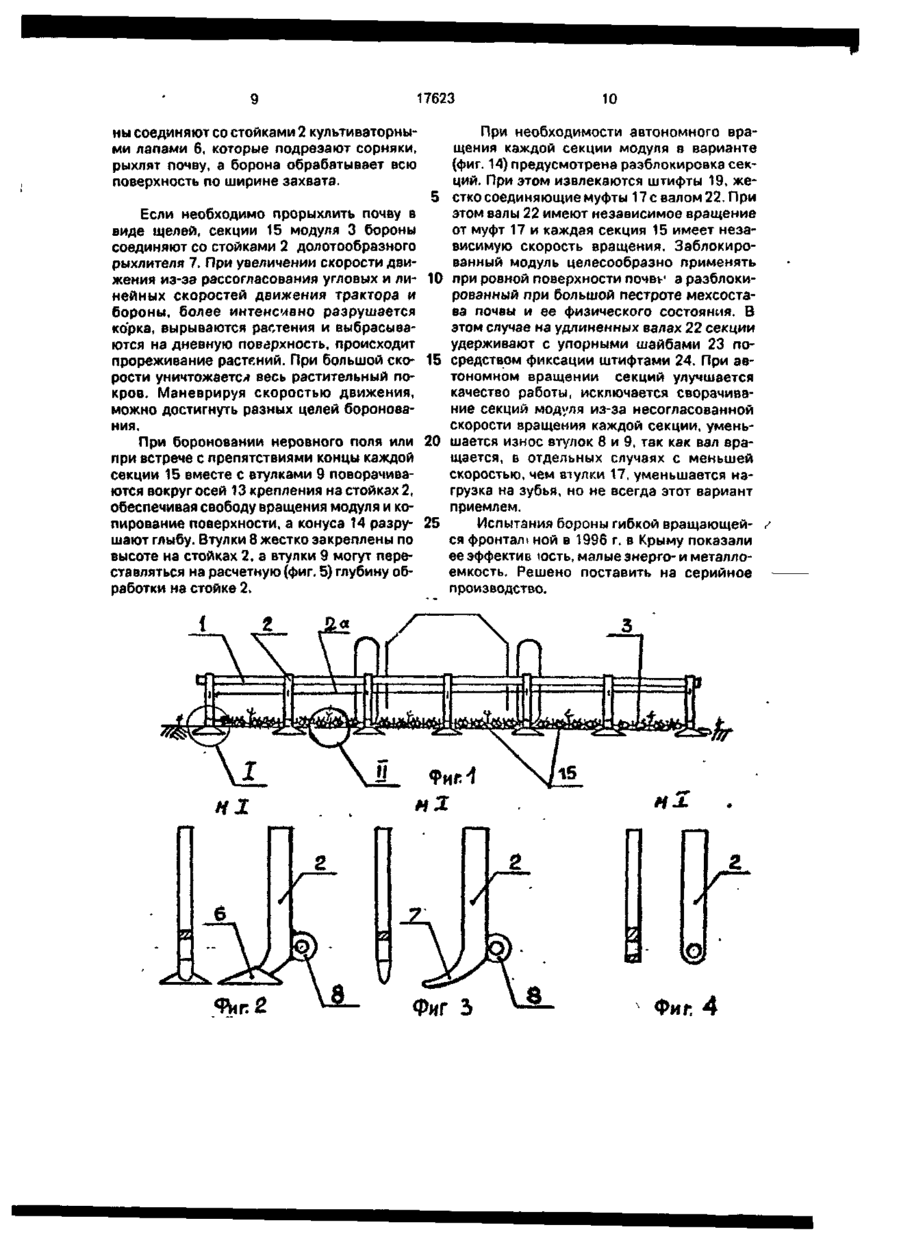

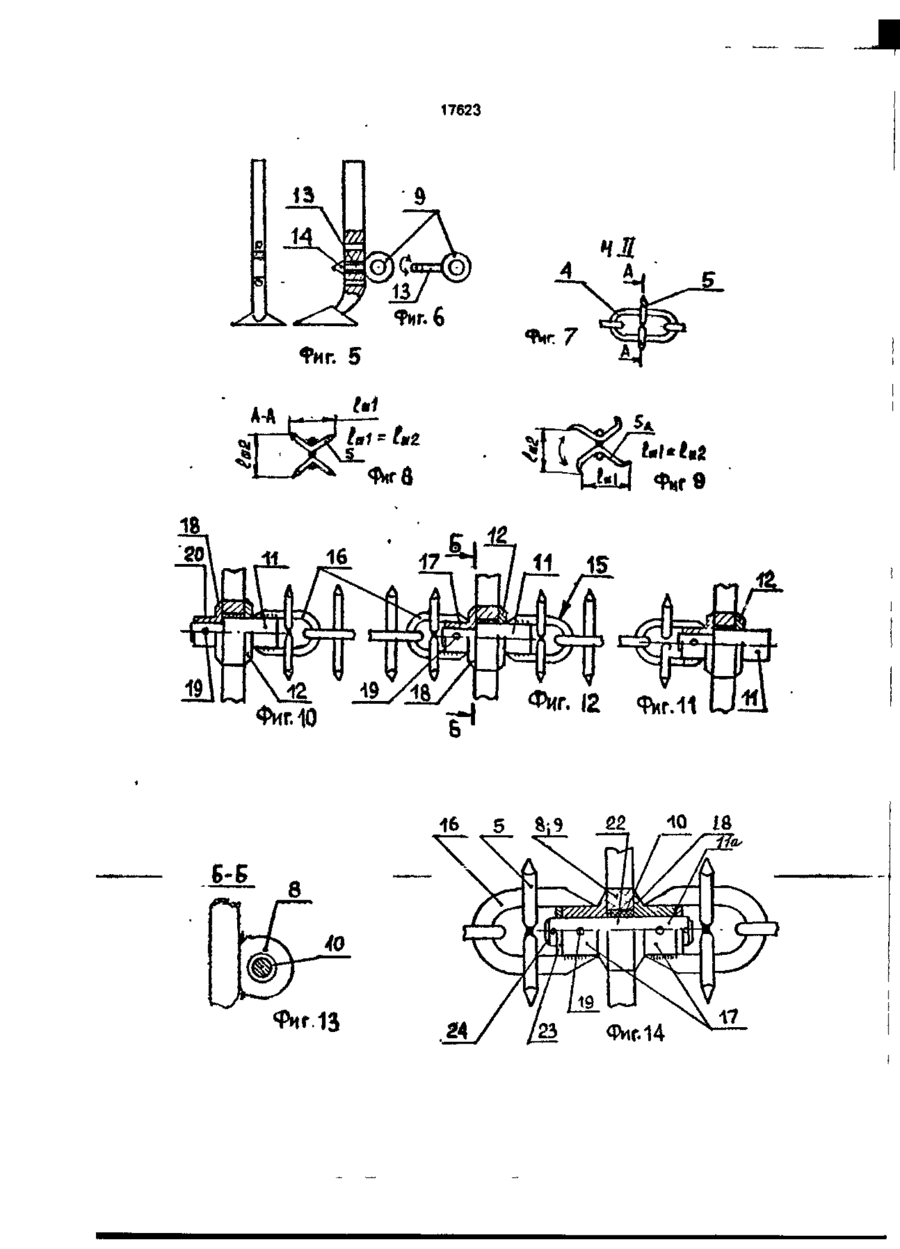

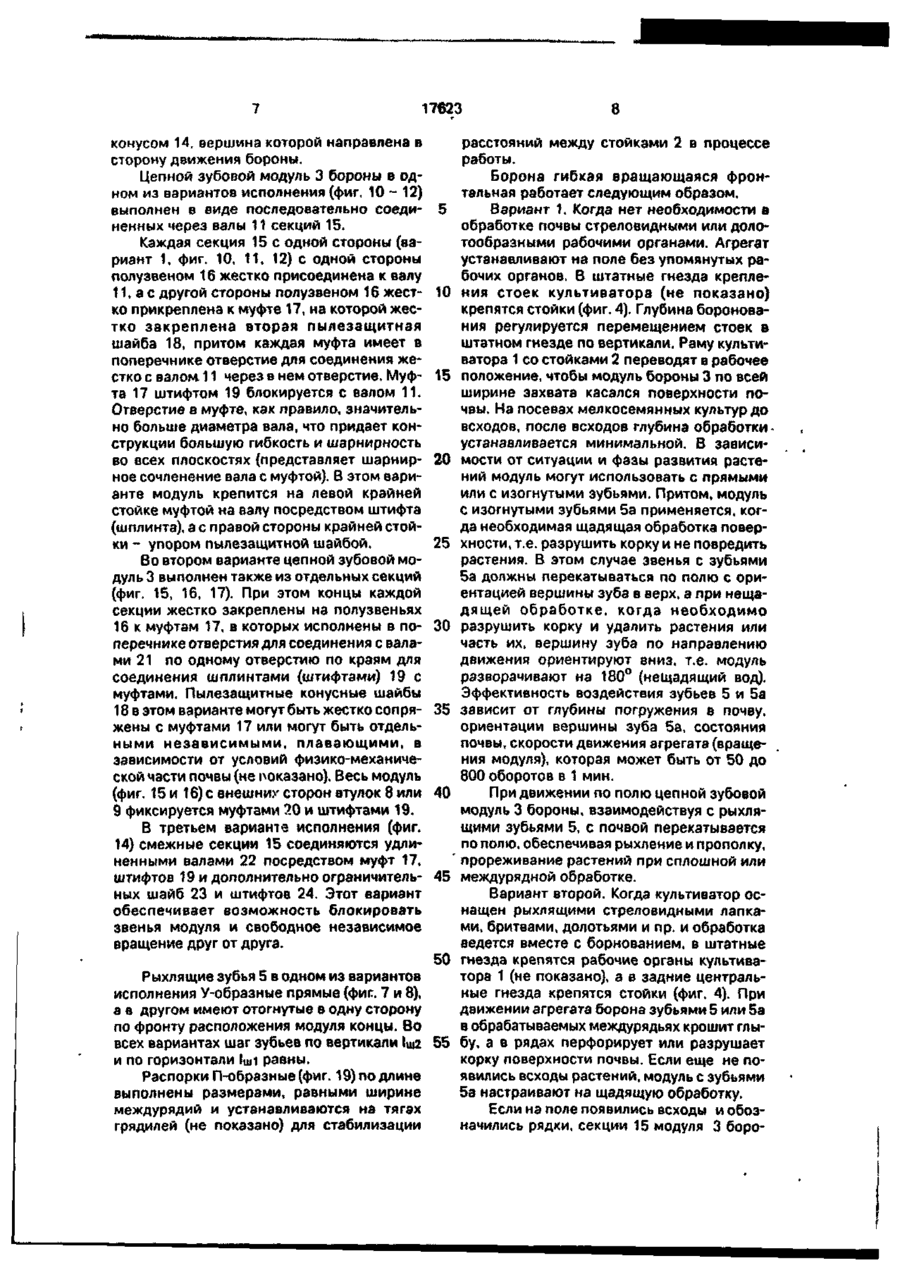

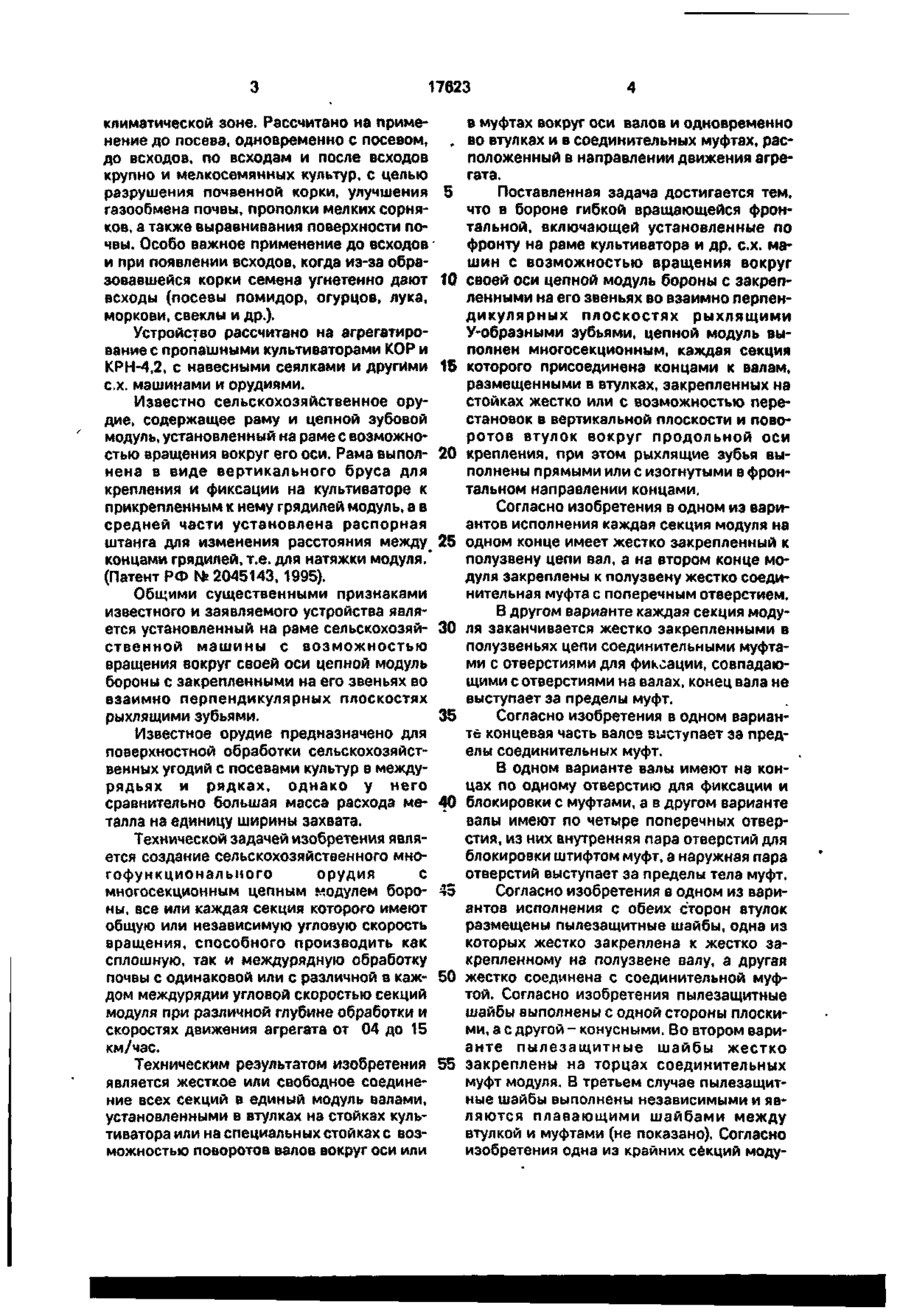

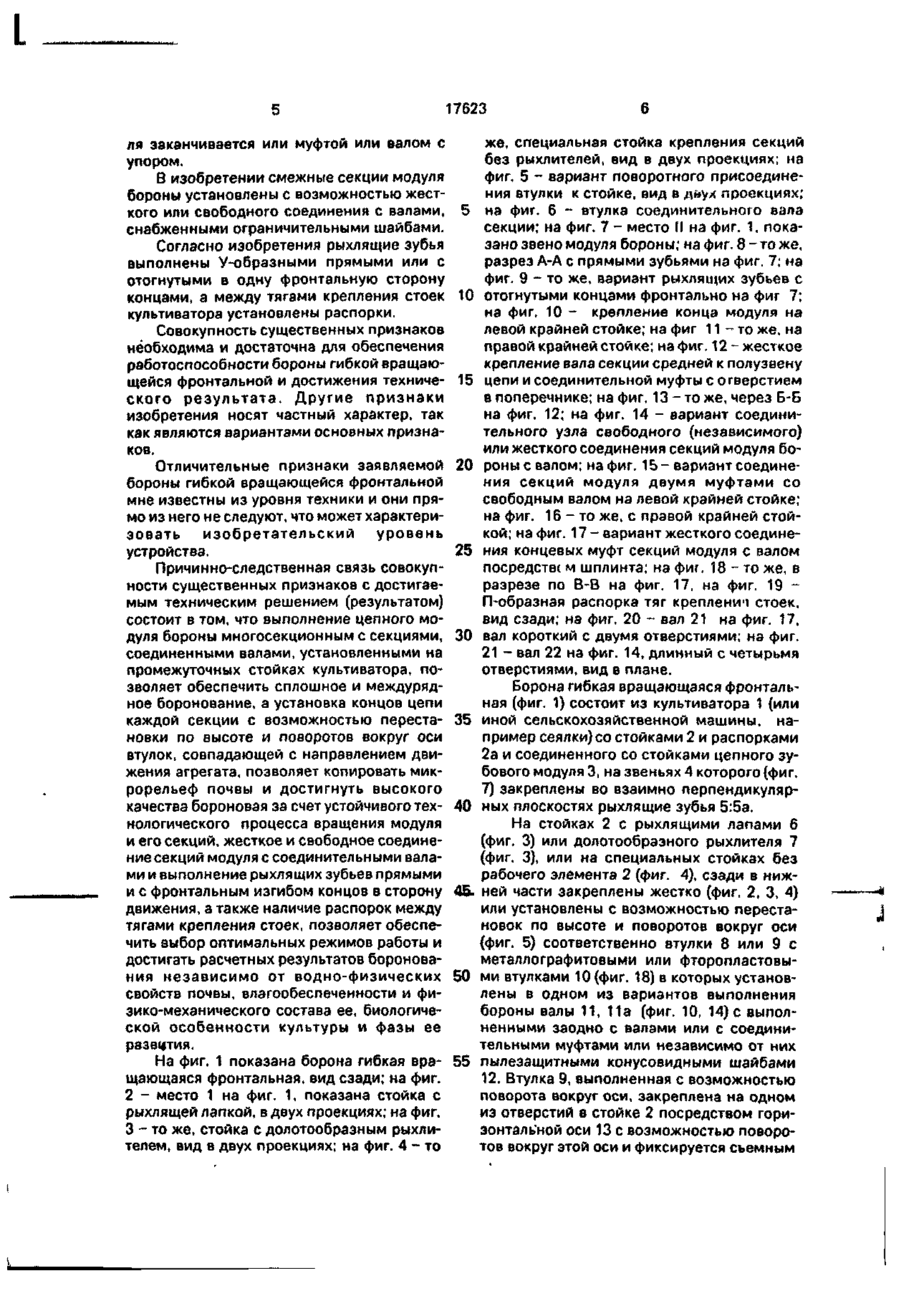

1. Борона гибкая вращающаяся фронтальная, включающая установленный по фронту на раме культиватора с возможностью вращения вокруг своей оси цепной модуль с закрепленными на его звеньях во взаимно перпендикулярных плоскостях рыхляющими зубьями, о т л и ч а ю щ а я с я тем, что смежные секции модуля бороны установлены с возможностью жесткого или свободного соединения с валами и снабжены ограничительными шайбами и закреплены на стойках жестко или с возможностью перестановок в вертикальной плоскости и поворотов вокруг продольной оси крепления, при этом рыхлящие зубья выполнены Y-образнымн прямыми или с изогнутыми в фронтальном направлении концами. 2. Борона гибкая вращающаяся фронтальная по п. 1 , о т л и ч а ю щ а я с я тем, что каждая секция модуля на обоих концах имеет жестко закрепленные к полузвену соединительные муфты. 3. Борона гибкая вращающаяся фронтальная по п. 1 , о т л и ч а ю щ а я с я тем, что каждая секция модуля на одном конце имеет жестко закрепленный к полузвену вал, а на втором конце к полузвену жестко закреплена соединительная муфта. 4. Боро* а гибкая вращающаяся по п. 1, о т л и ч а ю щ а я с я тем, что соединительные валы секций модуля с постоянной блокировкой на концах имеют по одному отверстию, а в варианте, выполненном с возможностью автономного вращения секций и блокировки секций, - по два отверстия. 5. Борона гибкая вращающаяся фронтальная по п. 1 , о т л и ч а ю щ а я с я тем, что с обеих сторон втулок размещены конусовидные пылезащитные шайбы, одна из которых закреплена на соединяющем секции модуля валу с полузвеном, а другая на соединительной муфте с полузвеном, съемно закрепленной на этом валу. 6. Борона гибкая вращающаяся фронтальная по п. 1 , о т л и ч а ю щ а я с я тем, что между тягами крепления стоек установлены распорки, например П-образной формы, для обеспечения стабильного расстояния между стойками и стабилизации ширины обрабатываемой полосы каждой секцией. (Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано при сплошной и междурядной обработке пропашных куль тур, а также сплошного посева и посадки, ленточным и пунктирным способами на богаре и на поливе, овощных, технических, лесохозяйственных культур в любой агро С > vi о КЗ со 17623 климатической зоне. Рассчитано на применение до посева, одновременно с посевом, . до всходов, по всходам и после всходов крупно и мелкосемянных культур, с целью разрушения почвенной корки, улучшения 5 газообмена почвы, прополки мелких сорняков, а также выравнивания поверхности почвы. Особо важное применение до всходов и при появлении всходов, когда из-за образовавшейся корки семена угнетенно дают 10 всходы (посевы помидор, огурцов, лука, моркови, свеклы и др.). Устройство рассчитано на агрегатирование с пропашными культиваторами КОР и КРН-4,2, с навесными сеялками и другими 15 с.х. машинами и орудиями. Известно сельскохозяйственное орудие, содержащее раму и цепной зубовой модуль, установленный на раме с возможностью вращения вокруг его оси. Рама выпол- 20 нена в виде вертикального бруса для крепления и фиксации на культиваторе к прикрепленным к нему грядилей модуль, а в средней части установлена распорная штанга для изменения расстояния между ^ 25 концами грядилей, т.е. для натяжки модуля.* (Патент РФ № 2045143, 1995). Общими существенными признаками известного и заявляемого устройства является установленный на раме сельскохозяй- 30 ственной машины с в о з м о ж н о с т ь ю вращения вокруг своей оси цепной модуль бороны с закрепленными на его звеньях во взаимно перпендикулярных плоскостях рыхлящими зубьями. 35 Известное орудие предназначено для поверхностной обработки сельскохозяйственных угодий с посевами культур в междурядьях и рядках, однако у него сравнительно большая масса расхода ме- 40 талла на единицу ширины захвата. Технической задачей изобретения является создание сельскохозяйственного многофункционального орудия с многосекционным цепным модулем боро- 45 ны, все или каждая секция которого имеют общую или независимую угловую скорость вращения, способного производить как сплошную, так и междурядную обработку почвы с одинаковой или с различной в каж- 50 дом междурядий угловой скоростью секций модуля при различной глубине обработки и скоростях движения агрегата от 04 до 15 км/час. Техническим результатом изобретения 55 является жесткое или свободное соединение всех секций в единый модуль валами, установленными в втулках на стойках культиватора или на специальных стойках с возможностью поворотов валов вокруг оси или в муфтах вокруг оси валов и одновременно во втулках и в соединительных муфтах, расположенный в направлении движения агрегата. Поставленная задача достигается тем, что в бороне гибкой вращающейся фронтальной, включающей установленные по фронту на раме культиватора и др. с.х. машин с возможностью вращения вокруг своей оси цепной модуль бороны с закрепленными на его звеньях во взаимно перпенд и к у л я р н ы х п л о с к о с т я х рыхлящими У-образными зубьями, цепной модуль выполнен многосекционным, каждая секция которого присоединена концами к валам, размещенными в втулках, закрепленных на стойках жестко или с возможностью перестановок в вертикальной плоскости и поворотов втулок вокруг продольной оси крепления, при этом рыхлящие зубья выполнены прямыми или с изогнутыми в фронтальном направлении концами. Согласно изобретения в одном из вариантов исполнения каждая секция модуля на одном конце имеет жестко закрепленный к полузвену цепи вал, а на втором конце модуля закреплены к полузвену жестко соединительная муфта с поперечным отверстием. В другом варианте каждая секция модуля заканчивается жестко закрепленными в полузвеньях цепи соединительными муфтами с отверстиями для фиксации, совпадающими с отверстиями на валах, конец вала не выступает за пределы муфт. Согласно изобретения в одном варианте концевая часть валов выступает за пределы соединительных муфт. В одном варианте валы имеют на концах по одному отверстию для фиксации и блокировки с муфтами, а в другом варианте валы имеют по четыре поперечных отверстия, из них внутренняя пара отверстий для блокировки штифтом муфт, а наружная пара отверстий выступает за пределы тела муфт. Согласно изобретения в одном из вариантов исполнения с обеих сторон втулок размещены пылезащитные шайбы, одна из которых жестко закреплена к жестко закрепленному на полузвене валу, а другая жестко соединена с соединительной муфтой. Согласно изобретения пылезащитные шайбы выполнены с одной стороны плоскими, а с другой - конусными. Во втором варианте пылезащитные шайбы ж е с т к о закреплены на торцах соединительных муфт модуля. В третьем случае пылезащитные шайбы выполнены независимыми и являются плавающими шайбами между втулкой и муфтами (не показано). Согласно изобретения одна из крайних секций моду L 17623 ля заканчивается или муфтой или валом с упором. В изобретении смежные секции модуля бороны установлены с возможностью жесткого или свободного соединения с валами, снабженными ограничительными шайбами. Согласно изобретения рыхлящие зубья выполнены У-образными прямыми или с отогнутыми в одну фронтальную сторону концами, а между тягами крепления стоек культиватора установлены распорки. Совокупность существенных признаков необходима и достаточна для обеспечения работоспособности бороны гибкой вращающейся фронтальной и достижения техничес к о г о результата. Д р у г и е п р и з н а к и изобретения носят частный характер, так как являются вариантами основных признаков. Отличительные признаки заявляемой бороны гибкой вращающейся фронтальной мне известны из уровня техники и они прямо из него не следуют, что может характеризовать изобретательский уровень устройства. Причинно-следственная связь совокупности существенных признаков с достигаемым техническим решением (результатом) состоит в том, что выполнение цепного модуля бороны многосекционным с секциями, соединенными валами, установленными на промежуточных стойках культиватора, позволяет обеспечить сплошное и междурядное боронование, а установка концов цепи каждой секции с возможностью перестановки по высоте и поворотов вокруг оси втулок, совпадающей с направлением движения агрегата, позволяет копировать микрорельеф почвы и достигнуть высокого качества бороновэя за счет устойчивого технологического процесса вращения модуля и его секций, жесткое и свободное соединение секций модуля с соединительными валами и выполнение рыхлящих зубьев прямыми и с фронтальным изгибом концов в сторону движения, а также наличие распорок между тягами крепления стоек, позволяет обеспечить выбор оптимальных режимов работы и достигать расчетных результатов боронования независимо от водно-физических свойств почвы, влагообеспеченности и физико-механического состава ее, биологической особенности культуры и фазы ее развития. На фиг. 1 показана борона гибкая вращающаяся фронтальная, вид сзади; на фиг. 2 - место 1 на фиг. 1, показана стойка с рыхлящей лапкой, в двух проекциях; на фиг. 3 - то же, стойка с долотообразным рыхлителем, вид в двух проекциях; на фиг. 4 - то 6 же, специальная стойка крепления секций без рыхлителей, вид в двух проекциях; на фиг. 5 - вариант поворотного присоединения втулки к стойке, вид в д»ух проекциях; 5 на фиг. 6 - втулка соединительного вала секции; на фиг. 7 - место II на фиг. 1, показано звено модуля бороны; на фиг. 8 - то же, разрез А-А с прямыми зубьями на фиг. 7; на фиг. 9 - то же, вариант рыхлящих зубьев с 10 отогнутыми концами фронтально на фиг 7; на фиг. 10 - крепление конца модуля на левой крайней стойке; на фиг 11 - то же. на правой крайней стойке; на фиг. 12 - жесткое крепление вала секции средней к полузвену 15 цепи и соединительной муфты с отверстием в поперечнике; на фиг. 13 - то же, через Б-Б на фиг. 12; на фиг. 14 - вариант соединительного узла свободного (независимого) или жесткого соединения секций модуля бо20 роны с валом; на фиг. 15 - вариант соединения секций модуля двумя муфтами со свободным валом на левой крайней стойке; на фиг. 16 - то же, с правой крайней стойкой; на фиг. 17 - вариант жесткого соедине25 ния концевых муфт секций модуля с валом посредстве м шплинта; на фиг. 18 - то же, в разрезе no B-B на фиг. 17, на фиг. 19 П-образная распорка тяг крепленич стоек, вид сзади; иа фиг. 20 - вал 21 на фиг. 17, 30 вал короткий с двумя отверстиями; на фиг. 21 - вал 22 на фиг. 14, длинный с четырьмя отверстиями, вид в плане. Борона гибкая вращающаяся фронтальная (фиг. 1) состоит из культиватора 1 (или 35 иной сельскохозяйственной машины, например сеялки) со стойками 2 и распорками 2а и соединенного со стойками цепного зубового модуля 3, на звеньях 4 которого (фиг. 7) закреплены во взаимно перпендикуляр40 ных плоскостях рыхлящие зубья 5:5а. На стойках 2 с рыхлящими лапами 6 (фиг. 3) или долотообразного рыхлителя 7 (фиг. 3), или на специальных стойках без рабочего элемента 2 (фиг. 4), сзади в ниж45. ней части закреплены жестко (фиг. 2, 3, 4) или установлены с возможностью перестановок по высоте и поворотов вокруг оси (фиг. 5) соответственно втулки 8 или 9 с металлографитовыми или фторопластовы50 ми втулками 10 (фиг. 18) в которых установлены в одном из вариантов выполнения бороны валы 11, 11а (фиг. 10, 14) с выполненными заодно с валами или с соединительными муфтами или независимо от них 55 пылезащитными конусовидными шайбами 12. Втулка 9, выполненная с возможностью поворота вокруг оси, закреплена на одном из отверстий в стойке 2 посредством горизонтальной оси 13 с возможностью поворотов вокруг этой оси и фиксируется съемным 17623 конусом 14. вершина которой направлена в сторону движения бороны. Цепной зубовой модуль 3 бороны в одном из вариантов исполнения (фиг. 10 - 12) выполнен в виде последовательно соединенных через валы 11 секций 15. Каждая секция 15 с одной стороны (вариант 1, фиг. 10, 11, 12) с одной стороны полузвеном 16 жестко присоединена к валу 11, а с другой стороны полузвеном 16 жестко прикреплена к муфте 17, на которой жестко закреплена вторая пылезащитная шайба 18, притом каждая муфта имеет в поперечнике отверстие для соединения жестко с валом. 11 через в нем отверстие. Муфта 17 штифтом 19 блокируется с валом 11. Отверстие в муфте, как правило, значительно больше диаметра вала, что придает конструкции большую гибкость и шарнирность во всех плоскостях (представляет шарнирное сочленение вала с муфтой). В этом варианте модуль крепится на левой крайней стойке муфтой на валу посредством штифта (шплинта), а с правой стороны крайней стойки - упором пылезащитной шайбой. Во втором варианте цепной зубовой модуль 3 выполнен также из отдельных секций (фиг. 15, 16, 17). При этом концы каждой секции жестко закреплены на полузвеньях 16 к муфтам 17, в которых исполнены в поперечнике отверстия для соединения с валами 21 по одному отверстию по краям для соединения шплинтами (штифтами) 19 с муфтами. Пылезащитные конусные шайбы 18 в этом варианте могут быть жестко сопряжены с муфтами 17 или могут быть отдельными независимыми, плавающими, в зависимости от условий физико-механической части почвы (не показано). Весь модуль (фиг. 15 и 16) с внешни/ сторон втулок 8 или 9 фиксируется муфтами 20 и штифтами 19, В третьем варианте исполнения (фиг. 14) смежные секции 15 соединяются удлиненными валами 22 посредством муфт 17, штифтов 19 и дополнительно ограничительных шайб 23 и штифтов 24. Этот вариант обеспечивает возможность блокировать звенья модуля и свободное независимое вращение друг от друга. Рыхлящие зубья 5 в одном из вариантов исполнения У-образные прямые (фиг. 7 и 8), а в другом имеют отогнутые в одну сторону по фронту расположения модуля концы. Во всех вариантах шаг зубьев по вертикали 1Ш2 и по горизонтали 1шт равны. Распорки П-образные (фиг. 19) по длине выполнены размерами, равными ширине междурядий и устанавливаются на тягах грядилей (не показано) для стабилизации 8 расстояний между стойками 2 в процессе работы. Борона гибкая вращающаяся фронтальная работает следующим образом. 5 Вариант 1. Когда нет необходимости в обработке почвы стреловидными или долотообразными рабочими органами. Агрегат устанавливают на поле без упомянутых рабочих органов. В штатные гнезда крепле10 ния стоек культиватора (не показано) крепятся стойки (фиг. 4). Глубина боронования регулируется перемещением стоек в штатном гнезде по вертикали. Раму культиватора 1 со стойками 2 переводят в рабочее 15 положение, чтобы модуль бороны 3 по всей ширине захвата касался поверхности почвы. На посевах мелкосемянных культур до всходов, после всходов глубина обработки устанавливается минимальной. В зависи20 мости от ситуации и фазы развития растений модуль могут использовать с прямыми или с изогнутыми зубьями. Притом, модуль с изогнутыми зубьями 5а применяется, когда необходимая щадящая обработка повер25 хности, т.е. разрушить корку и не повредить растения. В этом случае звенья с зубьями 5а должны перекатываться по полю с ориентацией вершины зуба в верх, а при нещадящей обработке, когда необходимо 30 разрушить корку и удалить растения или часть их, вершину зуба по направлению движения ориентируют вниз. т.е. модуль разворачивают на 180° (нещадящий вод). Эффективность воздействия зубьев 5 и 5а 35 зависит от глубины погружения в почву, ориентации вершины зуба 5а, состояния почвы, скорости движения агрегата (вращения модуля), которая может быть от 50 до 800 оборотов в 1 мин. 40 При движении по полю цепной зубовой модуль 3 бороны, взаимодействуя с рыхлящими зубьями 5, с почвой перекатывается по полю, обеспечивая рыхление и прополку, ' прореживание растений при сплошной или 45 междурядной обработке. Вариант второй. Когда культиватор оснащен рыхлящими стреловидными лапками, бритвами, долотьями и пр. и обработка ведется вместе с борнованием, в штатные 50 гнезда крепятся рабочие органы культиватора 1 (не показано), а в задние центральные гнезда крепятся стойки (фиг. 4). При движении агрегата борона зубьями 5 или 5а в обрабатываемых междурядьях крошит глы55 бу, а в рядах перфорирует или разрушает корку поверхности почвы. Если еще не появились всходы растений, модуль с зубьями 5а настраивают на щадящую обработку. Если на поле появились эсходы и обозначились рядки, секции 15 модуля 3 боро 17623 ны соединяют со стойками 2 культиваторными лапами 6, которые подрезают сорняки, рыхлят почву, а борона обрабатывает всю поверхность по ширине захвата. 5 Если необходимо прорыхлить почву в виде щелей, секции 15 модуля 3 бороны соединяют со стойками 2 долотообразного рыхлителя 7. При увеличении скорости движения из-за рассогласования угловых и линейных скоростей движения трактора и бороны, более интенсивно разрушается ко'рка, вырываются растения и выбрасываются на дневную поверхность, происходит прореживание растений. При большой скорости уничтожается весь растительный покров. Маневрируя скоростью движения, можно достигнуть разных целей боронования. При бороновании неровного поля или при встрече с препятствиями концы каждой секции 15 вместе с втулками 9 поворачиваются вокруг осей 13 крепления на стойках 2, обеспечивая свободу вращения модуля и копирование поверхности, а конуса 14 разрушают глыбу. Втулки 8 жестко закреплены по высоте на стойках 2, а втулки 9 могут переставляться на расчетную (фиг. 5) глубину обработки на стойке 2, Фиг. 2 10 15 20 25 10 При необходимости автономного вращения каждой секции модуля в варианте (фиг. 14) предусмотрена разблокировка секций. При этом извлекаются штифты 19, жестко соединяющие муфты 17 с валом 22. При этом валы 22 имеют независимое вращение от муфт 17 и каждая секция 15 имеет независимую скорость вращения. Заблокированный модуль целесообразно применять при ровной поверхности почвь' а разблокированный при большой пестроте мехсостава почвы и ее физического состояния. В этом случае на удлиненных валах 22 секции удерживают с упорными шайбами 23 посредством фиксации штифтами 24. При автономном вращении секций улучшается качество работы, исключается сворачивание секций модуля из-за несогласованной скорости вращения каждой секции, уменьшается износ втулок 8 и 9, так как вал вращается, в отдельных случаях с меньшей скоростью, чем втулки 17, уменьшается нагрузка на зубья, но не всегда этот вариант приемлем. Испытания бороны гибкой вращающейся фронталі ной в 1996 г. в Крыму показали ее эффектив юсть, малые энерго- и металлоемкость. Решено поставить на серийное производство. Фиг 3 Фиг, 4 17623 чЛ 9*г. 7 "Cj 16 Фиг 13 5 8; 9 22 10 18 17623 го 8;9 21 Фиг.-16 в-в Фнг. 1В 21 {fur 20 Упорядник Замовлення 4242 Техред М.Моргентал фис21 Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 УКРАЇНА UА 01)17623 (із) С2 (51) 7А01В19/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) БОРОНА ГНУЧКА ОБЕРТОВА ФРОНТАЛЬНА (21)96041698 (22)29.04.1996 (24)15.10.2001 (46) 15.10.2001, Бюл № 9, 2001 р. (72) Бездольний Микола Іванович (73) БЕЗДОЛЬНИЙ МИКОЛА ІВАНОВИЧ (56) Патент RU № 2045143, кл. А 01 В 19/02, 1995. (57) 1. Борона гибкая вращающаяся фронтальная, включающая установленный по фронту на раме культиватора с возможностью вращения вокруг своей оси цепной модуль с закрепленными на его звеньях во взаимно перпендикулярных плоскостях рыхлящими зубьями, отличающаяся тем, что смежные секции модуля бороны установлены с возможностью жесткого или свободного соединения с валами, снабжены ограничительными шайбами и закреплены на стойках жестко или с возможностью перестановок в вертикальной плоскости и поворотов вокруг продольной оси крепления, при этом рыхлящие зубья выполнены Уобразными прямыми или с изогнутыми в фронтальном направлении концами. 2. Борона по п.1, отличающаяся тем, что каждая секция модуля на обоих концах имеет жестко закрепленные к полузвену соединительные муфты. 3. Борона по п 1, отличающаяся тем, что каждая секция модуля на одном конце имеет жестко закрепленный к полу звену вал, а на втором конце к полузвену жестко закреплена соединительная муфта 4. Борона по п.1, отличающаяся тем, что соединительные валы секций модуля с постоянной блокировкой на концах имеют по одному отверстию, а при выполнении с возможностью автономного вращения секций и блокировки секций - по два отверстия. 5. Борона по п.1, отличающаяся тем, что с обеих сторон втулок размещены конусовидные пылезащитные шайбы, одна из которых закреплена на соединяющем секции модуля валу с полузвеном, а другая - на соединительной муфте с полузвеном, съемно закрепленной на этом валу. 6 Борона по л 1, отличающаяся тем, что между тягами крепления стоек установлены распорки, преимущественно, П-образной формы, для обеспечения стабильного расстояния между стойками и стабилизации ширины обрабатываемой полосы каждой секцией см О со* со см со Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано при сплошной и междурядной обработке пропашных культур, а также для сплошного посева и посадки ленточным и пунктирным способами на богаре и на поливе овощных, технических, лесохозяйственных культур в любой агроклиматической зоне. Изобретение рассчитано на применение до посева, одновременно с посевом, до всходов, по всходам и после всходов крупно и мелкосемянных культур с целью разрушения почвенной корки, улучшения газообмена почвы, прополки мелких сорняков, а также выравнивания поверхности почвы. Особо важное применение до всходов и при появлении всходов, когда из-за образовавшейся корки семена угнетенно дают всходы (посевы помидор, огурцов, лука, моркови, свеклы и др.). Устройство рассчитано на агрегатирование с пропашными культиваторами КОР и КРН-4,2, с навесными сеялками и другими сельскохозяйственными машинами и орудиями. Известно сельскохозяйственное орудие, содержащее раму и цепной зубовой модуль, установленный на раме с возможностью вращения вокруг его оси. Рама выполнена в виде вертикального бруса для крепления и фиксации на культиваторе и прикрепленных к нему грядилей, к концам которых присоединен модуль, а в средней части грядилей установлена распорная штанга для изменения расстояния между концами грядилей, т.е. для натяжения модуля [1J. Общими существенными признаками известного и предлагаемого устройства является установленный на раме сельскохозяйственной машины с возможностью вращения вокруг своей оси цепной модуль бороны с закрепленными на его звеньях во взаимно перпендикулярных плоскостях рыхлящими зубьями. 17623 Известное орудие предназначено для поверхностной обработки сельскохозяйственных угодий с посевами культур в междурядьях и рядках, однако у него сравнительно большая масса расхода металла на единицу ширины захвата Технической задачей изобретения является создание сельскохозяйственного многофункционального орудия с многосекционным цепным модулем бороны, все или каждая секция которого имеют общую или независимую угловую скорость вращения, способного производить как сплошную, так и междурядную обработку почвы с одинаковой или с различной в каждом междурядий угловой скоростью секций модуля при различной глубине обработки и скоростях движения агрегата от 4 до 15 км/час. Техническим результатом изобретения является жесткое или свободное соединение всех секций в единый модуль валами, установленными во втулках на стойках культиватора или на специальных стойках с возможностью поворотов валов вокруг оси или в муфтах вокруг оси валов и одновременно во втулках и в соединительных муфтах, расположенный в направлении движения агрегата. Поставленная задача достигается тем, что в бороне гибкой вращающейся фронтальной, включающей установленный по фронту на раме культиватора с возможностью вращения вокруг своей оси цепной модуль бороны с закрепленными на его звенья во взаимно перпендикулярных плоскостях рыхлящими У-образными зубьями, согласно изобретению цепной модуль выполнен многосекционным, каждая секция которого присоединена концами к валам, размещенными во втулках, закрепленных на стойках жестко или с возможностью перестановок в вертикальной плоскости и поворотов втулок вокруг продольной оси крепления, прЭ этом рыхлящие зубья выполнены прямыми wm с изогнутыми во фронтальном направлении концами Согласно изобретению в одном из воризнтов исполнения каждая секция модуля на одном конце имеет жестко закрепленный к полуэв^ну цепи вал, а на втором конце модуля жестко закреплена к полузвену соединительная муфта с г-оперечным отверстием. В другом варианте каждая секция модуля заканчивается жестко закрепленными в полузвеньях цепи соединительными муфтами с отверстиями для фиксации, совпадающими с отверстиями на валах, при этом конец вала не выступает за пределы муфт. Согласно изобретению в одном из вариантов исполнения концевая часть валов выступает за пределы соединительных муфт. В одном варианте валы имеют на концах по одному отверстию для фиксации и блокировки с муфтами, а в другом варианте валы имеют по четыре поперечных отверстия, из них внутренняя пара отверстий предназначена для блокировки штифтом муфт, а наружная пара отверстий находится за пределами тела муфт. Согласно изобретению в одном из вариантов исполнения с обеих сторон втулок размещены пылезащитные шайбы, одна из которых жестко закреплена к жестко закрепленному на полузвене валу, а другая жестко соединена с соединительной муфтой. Согласно изобретению пылезащитные шайбы выполнены с одной стороны плоскими, а с другой конусными. Во втором варианте пылезащитные шайбы жестко закреплены на торцах соединительных муфт модуля. В третьем случае пылезащитные шайбы выполнены независимыми и являются плавающими шайбами между втулкой и муфтами (не показано). Согласно изобретению одна из крайних секций модуля заканчивается или муфтой, или валом с упором. В изобретении смежные секции модуля бороны установлены с возможностью жесткого или свободного соединения с валами, снабженными ограничительными шайбами. Согласно изобретению рыхлящие зубья выполнены У-образными прямыми или с отогнутыми в одну фронтальную сторону концами, а между тягами крепления стоек культиватора установлены распорки. Причинно-следственная связь совокупности существенных признаков с достигаемым техническим результатом состоит в том, что выполнение цепного модуля бороны многосекционным с секциями, соединенными валами, установленными на промежуточных стойках культиватора, позволяет обеспечить сплошное и междурядное боронование, а установка концов цепи каждой секции с возможностью перестановки по высоте и поворотов вокруг оси втулок, совпадающей с направлением движения агрегата, позволяет копировать мичрорегьеф почвы и достигнуть высокого качества боронования за счет устойчивого технологического процесса вращения модуля и его секций, жесткое и свободное соединение секций модуля с соединительными валами и выполнение рыхлящих зубьев прямыми и с фронтальным изгибом концов в сторону движения, а также наличие распорок между тягами крепления стоек, позволяет обеспечить выбор оптимальных режимов работы и достигать расчетных результатов боронования независимо от водно-физических свойств почвы, влагообеспеченности и физико-механического состава ее, биологической особенности культуры и фазы ее развития. На фиг. 1 показана борона гибкая вращающаяся фронтальная, вид сзади; фиг. 2 - вид I фиг. 1, показана стойка с рыхлящей лапкой, а двух проекциях; фиг 3 - то же, стойка с долотообразным рыхлителем, вид в двух проекциях; фиг. 4 то же, специальная стойка крепления секций для рыхлителей, вид & ц»у%. проекциях; фиг. 5 - показан вариант поворотного присоединения втулки к стойке, вид в двух проекциях; фиг. 6 - показана втулка соединительного зала секции; фиг 7 - вид II фиг. 1, показано зяено модуля бороны; фиг. 8 то же, разрез А-А с прямыми зубьями на фиг. 7; фиг. 9 - то же, вариант рыхлящих зубьев с отогнутыми концами фронтально на фиг. 7; фиг. 10 - показано крепление конца модуля на левой крайней стойке; фиг. 11 - то же, на правой крайней стойке, фиг. 12 - показано жесткое крепление вала секции средней к полузвену цепи и соединительной муфты с отверстием в поперечнике, фиг. 13 - то же, разрез Б~Б фиг. 12; фиг. 14 - показан вариант соединительного узла свободного (независимого) или жесткого соединения секций модуля бороны с 17623 валом; фиг. 15 - показан вариант соединения секций модуля двумя муфтами со свободным валом, на левой крайней стойке, фиг. 16 - то же, с правой крайней стойкой; фиг. 17 - вариант жесткого соединения концевых муфт секций модуля с валом посредством шплинта; фиг. 18 - разрез В-В фиг. 17; фиг. 19 - показана П-образная распорка тяг крепления стоек, вид сзади; фиг. 20 - показан вал 21 на фиг. 17 короткий с двумя отверстиями; фиг. 21 - показан вал 22 на фиг. 14 длинный с четырьмя отверстиями, вид в плане. Борона гибкая вращающаяся фронтальная (фиг. 1) состоит из культиватора 1 (или иной сельскохозяйственной машины, например, сеялки) со стойками 2 и распорками 2а, соединенного со стойками цепного зубового модуля 3, на звеньях 4 которого (фиг. 7) закреплены во взаимно перпендикулярных плоскостях рыхлящие зубья 5-5а. На стойках 2 с рыхлящими лапами 6 (фиг. 3) или долотообразного рыхлителя 7 (фиг. 3), или на специальных стойках без рабочего элемента (фиг. 4), сзади в нижней части закреплены жестко (фиг. 2,3,4) или установлены с возможностью перестановок по высоте и поворотов вокруг оси (фиг. 5) соответственно втулки 8 или 9 с металлографитовыми или фторопластовыми втулками 10 (фиг. 18), в которых установлены в одном из вариантов выполнения бороны валы 11, 11а (фиг. 10, 14) с выполненными заодно с валами или с соединительными муфтами или независимо от них пылезащитными конусовидными шайбами 12. Втулка 9, выполненная с возможностью поворота вокруг оси, закреплена на одном из отверстий в стойке 2 посредством горизонтальной оси 13с возможностью поворотов вокруг этой оси и фиксируется съемным конусом 14, вершина которого направлена в сторону движения бороны. Цепной зубовой модуль 3 бороны в одном из вариантов исполнения (фиг. 10-12) выполнен в виде последовательно соединенных через валы 11 секций 15. Каждая секция 15 с одной стороны (вариант 1) (фиг. 10, 11, 12) полузвеном 16 жестко присоединена к валу 11, а с другой стороны полузвеном 16 жестко прикреплена к муфте 17, на которой жестко закреплена вторая пылезащитная шайба 18, притом каждая муфта имеет в поперечнике отверстие для соединения жестко с валом 11 через отверстие в нем. Муфта 17 штифтом 19 блокируется с валом 11. Отверстие в муфте, как правило, значительно больше диаметра вала, что придает конструкции большую гибкость и шарнирность во всех плоскостях (представляет шарнирное сочленение вала с муфтой). В этом варианте модуль крепится на левой крайней стойке муфтой на валу посредством штифта (шплинта), а с правой стороны крайней стойки - упором - пылезащитной шайбой. Во втором варианте цепной зубовой модуль 3 выполнен также из отдельных секций (фиг. 15, 16, 17). При этом концы каждой секции жестко закреплены на полузвеньях 16 к муфтам 17, в которых исполнены в поперечнике отверстия для соединения с валами 21, по одному отверстию по краям для соединения шплинтами (штифтами) 19 с муфтами. Пылезащитные конусные шайбы 18 в этом варианте могут быть жестко сопряжены с муфтами 17 или могут быть отдельными незави симыми (плавающими) в зависимости от условий физико-механической части почвы (не показано). Весь модуль (фиг. 15, 16) с внешних сторон втулок 8 или 9 фиксируется муфтами 20 и штифтами 19. В третьем варианте исполнения (фиг. 14) смежные секции 15 соединены удлиненными валами 22 посредством муфт 17, штифтов 19 и дополнительно ограничительных шайб 23 и штифтов 24. Этот вариант обеспечивает возможность блокировать звенья модуля и свободное независимое вращение друг от друга. Рыхлящие зубья 5 в одном, из вариантов исполнения У-образные прямые (фиг. 7 и 8), а в другом - имеют отогнутые в одну сторону по фронту расположения модуля концы. Во всех вариантах шаг зубьев по вертикали ІШ2 и по горизонтали 1Ш1 равны. Распорки П-образные (фиг. 19) по длине выполнены размерами, равными ширине междурядий, и устанавливаются на тягах грядилей (не показано) для стабилизации расстояний между стойками 2 в процессе работы. Борона гибкая вращающаяся фронтальная работает следующим образом. Вариант 1, когда нет необходимости в обработке почвы стреловидными или долотообразными рабочими органами. Агрегат устанавливают на поле без упомянутых рабочих органов. В штатные гнезда крепления стоек культиватора (не показано) крепятся стойки (фиг. 4). Глубина боронования регулируется перемещением стоек в штатном гнезде по вертикали. Раму культиватора 1 со стойками 2 переводят в рабочее положение, чтобы модуль бороны 3 по всей ширине захвата касался поверхности почвы. На посевах мелкосемянных культур до всходов, после всходов глубина обработки устанавливается минимальной. В зависимости от ситуации и фазы развития растений модуль могут использовать с прямыми или с изогнутыми зубьями. Притом, модуль с изогнутыми зубьями 5а применяется, когда необходима щадящая обработка поверхности, т.е. необходимо разрушить корку и не повредить растения. В этом случае звенья с зубьями 5а должны перекатываться по полю с ориентацией вершины зуба вверх, а при не щадящей обработке, когда необходимо разрушить корку и удалить растения или часть их, вершину зуба по направлению движения ориентируют вниз, т.е. модуль разворачивают на 180° (не щадящий вариант). Эффективность воздействия зубьев 5 и 5а зависит от глубины погружения в почву, ориентации вершины зуба 5а, состояния почвы, скорости движения агрегата (вращения модуля), которая может быть от 50 до 800 оборотов в 1 мин. При движении по полю цепной зубовой модуль 3 бороны, взаимодействуя рыхлящими зубьями 5 с почвой, перекатывается по полю, обеспечивая рыхление и прополку, прореживание растений при сплошной или междурядной обработке. Вариант второй. Когда культиватор оснащен рыхлящими стреловидными лапками, бритвами, долотьями и пр., и обработка ведется вместе с боронованием в штатные гнезда крепятся рабочие органы культиватора 1 (не показано), а в задние центральные гнезда крепятся стойки (фиг. 4). При движении агрегата борона зубьями 5 или 5а в обрабатываемых междурядьях крошит глыбу, а в ря 17623 дах перфорирует или разрушает корку поверхности почвы. Если еще не появились всходы растений, модуль с зубьями 5а настраивают на щадящую обработку Если на поле появились всходы и обозначились рядки, секции 15 модуля 3 бороны соединяют со стойками 2 культиваторными лапками 6, которые подрезают сорняки, рыхлят почву, а борона обрабатывает всю поверхность по ширине захвата Если необходимо прорыхлить почву в виде щелей, секции 15 модуля 3 бороны соединяют со стойками 2 долотообразного рыхлителя 7. При увеличении скорости движения из-за рассогласования угловых и линейных скоростей движения трактора и бороны, более интенсивно разрушается корка, вырываются растения и выбрасываются на дневную поверхность, происходит прореживание растений При большой скорости уничтожается весь растительный покров. Маневрируя скоростью движения можно достигнуть разных целей боронования При бороновании неровного поля или при встрече с препятствиями концы каждой секции 15 вместе с втулками 9 поворачиваются вокруг осей 13 крепления на стойках 2, обеспечивая свободу Фиг. 2 вращения модуля и копирование поверхности, а конуса 14 разрушают глыбу. Втулки 8 жестко закреплены по высоте на стойках 2, а втулки 9 могут переставляться на расчетную (фиг 5) глубину обработки на стойке 2 При необходимости автономного вращения каждой секции модуля в варианте (фиг. 14) предусмотрена разблокировка секций. При этом извлекают штифты 19, жестко соединяющие муфты 17 с валом 22. При этом валы 22 имеют независимое вращение от муфт 17 и каждая секция 15 имеет независимую скорость вращения. Заблокированный модуль целесообразно применять при ровной поверхности почвы, а разблокированный при большой пестроте мехсостава почвы и ее физического состояния В этом случае на удлиненных валах 22 секции удерживаются упорными шайбами 23 посредством фиксации штифтами 24. При автономном вращении секций улучшается качество работы, исключается сворачивание секций модуля из-за несогласованной скорости вращения каждой секции, уменьшается износ втулок 8 и 9, так как вал вращается, отдельных случаях с меньшей скоростью, чем втулки 17, уменьшается нагрузка на зубья, но не всегда этот вариант приемлем. Фиг. 3 I к миф 6 в ІИф 9 в і 17623 Фиг. 13
