Теплоефективний стіновий блок

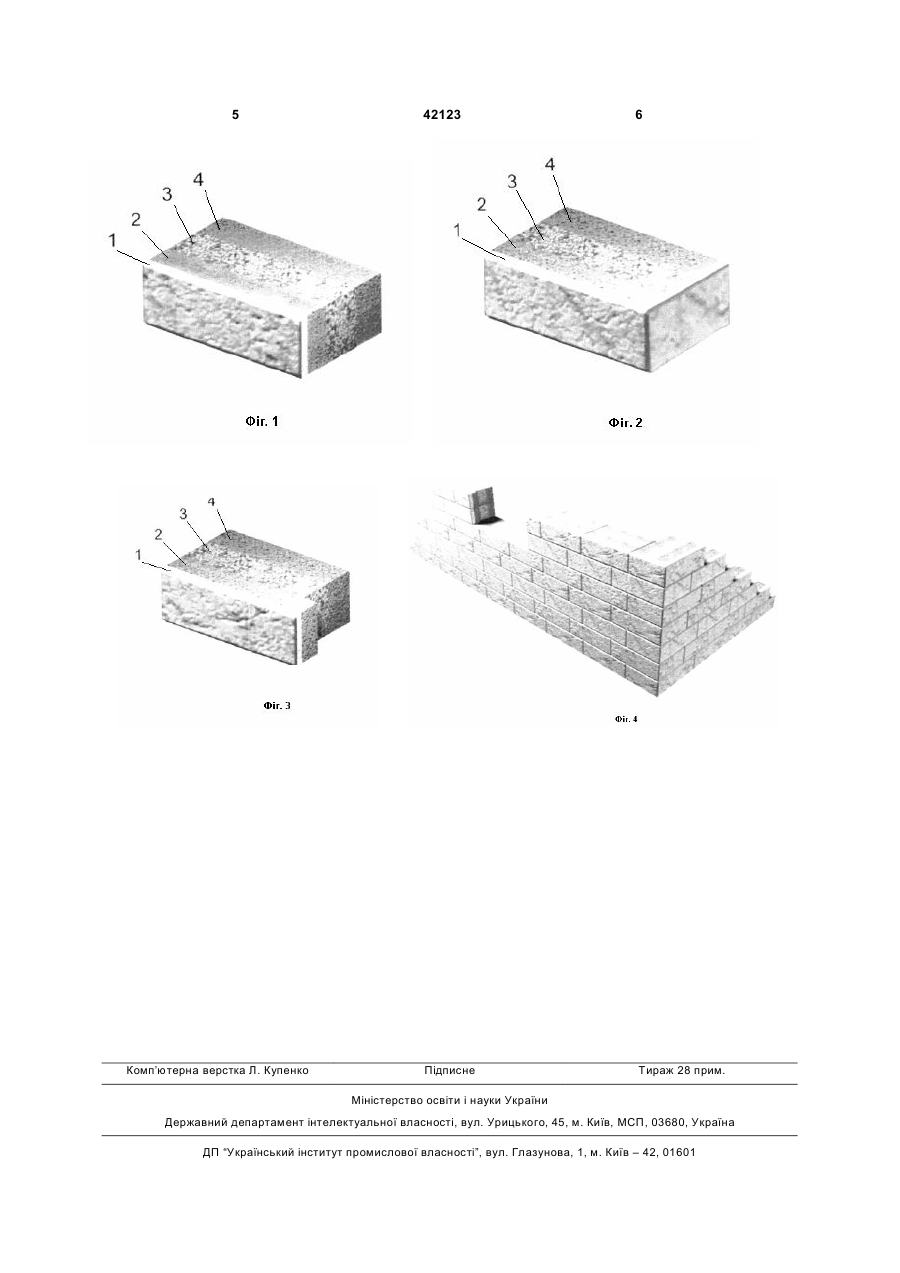

Теплоефективний стіновий блок прямокутної форми багатошарової структури з декоративним покриттям лицевої поверхні, який відрізняється тим, що має чотиришарову структуру, яка формується одночасно при виготовленні з багатокомпонентних модифікованих бетонів різної щільності, міцності та теплопровідності, що забезпечує його значну міцність та високу теплоізоляційність. (19) (21) u200900194 (22) 12.01.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, РЯБІКО ГРИГОРІЙ ДМИТРОВИЧ, ЛЯХ ВАСИЛЬ МАКСИМОВИЧ, ДМИТРЕНКО АНДРІЙ ЮРІЙОВИЧ, БОНДАРЕНКО РУСЛАНА ЛЕОНІДІВНА (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 Найближчим до корисної моделі, що заявляється, є стіновий блок, що включає покриття лицевої поверхні - лицевий шар, бетонні будівельні шари та розташований між ними шар теплоізоляції. Шари по товщині вибирають у визначеному співвідношенні, причому зовнішній і внутрішній несучі шари сполучені стрижнями, які виконані у вигляді склопластикових стрижнів, що пронизують шар теплоізоляції. Лицевий шар виконаний із суміші сірого або білого цементу марки М - 400, керамзиту, піску і води у заданому співвідношенні з додаванням у суміш 10% пластифікатора і фарбувального пігменту, а по периметру лицевого шару виконана фаска. (RU №2208101 СІ, Е04С1/40, 2003). [4] Такий стіновий блок має простішу конструкцію та більш високу будівельну готовність у порівнянні з попередніми аналогами, але він досить трудомісткий при виготовленні. В основу корисної моделі поставлено завдання - створити такий стіновий блок, який у повній мірі враховував вищевказані вимоги до експлуатаційних характеристик стін при зниженні вартості і трудомісткості їх зведення. Поставлене завдання вирішується тим, що в запропонованій корисній моделі стіновий блок пропонується виготовляти чотирьохшаровим із багатокомпонентного модифікованого бетону. Монолітна структура із конструктивного та теплоізоляційного бетону забезпечує достатню міцність блоків та високі їх теплоізолюючі властивості. Спільна цементна зв'язуюча складова бетонних шарів забезпечує їх щеплення та сумісну роботу за сприйняттям навантаження без улаштування спеціальних арматурних з'єднань. Корисна модель пояснюється рисунками, де: на Фіг.1 - рядовий стіновий блок; на Фіг.2 - кутовий блок стіни будівлі; на Фіг.3 - стіновий блок із четвертю для установки віконного блока; на Фіг.4 - зображення фрагмента стіни будівлі зведеної із тепло-ефективних блоків високої будівельної готовності. Як видно з Фіг.1, стіновий блок утворюється з двох зовнішніх шарів бетону -1,2, середнього - 3 та внутрішнього шару - 4 при монолітному послідовному формуванні в касетній опалубці. Залежно від необхідного термічного опору R0 і несучої здатності огороджуючих стін, блоки можуть виконуватися шириною 300 - 400мм. Так, наприклад, для зовнішніх несучих стін малоповерхових житлових будинків (до 2-х поверхів) блоки пропонуються виготовляти шириною 400мм. Зовнішній шар блоку - 1, товщиною 30мм формується із конструктивного морозостійкого бетону класу В-15 і має декоративну фактурну поверхність і колір. Наступний шар 42123 4 формовки блоку - 2 товщиною 90мм виконується із конструктивно-теплоізоляційного полістиролбетону щільністю g = 450кг/м3 з коефіцієнтом теплопровідності l = 0,115Вт/м°С. Середній шар - 3 товщиною 140мм формується із монолітного теплоізоляційного полістиролбетону щільністю g =150кг/м3 з коефіцієнтом теплопровідності l = 0,055Вт/м°С. Внутрішній шар блоку - 4 товщиною 120мм виконується із монолітного (клас міцності В 2,5) негорючого сімпроліт полістиролбетону, який має показники щільності g =500кг/м3 і теплопровідності l = 0,125Вт/м°С. Таким чином, виготовлений стіновий блок має: масу - 23кГ (маса 1м2 стіни - 200кГ); об'єм - 0,048м3 (20шт. на м3); міцність - 32кГ/см2 та забезпечує: - високу будівельну готовність стіни будинку зведеної із блоків, завдяки точності розмірів: внутрішні стінові поверхні потребують лише шпатлювання, зовнішній декоративно-фактурний шар блоків із міцного бетону не потребує подальшого опорядження стін та надійно захищає їх від руйнівного атмосферного впливу; - хороші теплоізолюючі властивості термічний опір огороджуючої конструкції стіни із блоків товщиною 40см має показник R =4,3м°С/Вт, що відповідає цегляній стіні товщиною 2,4м; - достатню міцність, що підтверджено випробуваннями фрагментів стін із блоків на позацентрове стискання. Це дозволяє сприймати стінами навантаження від залізобетонних перекриттів (за рахунок сумісної роботи всіх монолітних шарів блоків); - високу продуктивність праці при укладці стінових блоків (при масі в 23кГ блок рівнозначний об'єму в 24 цеглини); - довговічність експлуатації та комфортність проживання людей. Полістирол - екологічно чистий матеріал, стіни зведені з полістиролбетону "дихають" без утворення конденсату і зволоження [5]. Література 1. Соколовский Л. В. Научно-технические проблемы производства и применения ячеистого бетона. Москва - Строительные материалы и изделия, 2002.-№3.-С. 14-16. 2. Патент на корисну модель: "Стіновий блок" №29457 МПК (2006) E04C 1/00. 3. Сімпроліт блоки: проспект фірми SIMPROLIT. 4. Авторське свідоцтво на винахід: "Стіновий блок" (RU №2208101 СІ, Е04С1/40, 2003). 5. Пінополістиролбетони, технічні умови ТУ У В.2.7-26.6. – 1858300091- 001-2003. 5 Комп’ютерна верстка Л. Купенко 42123 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
