Стіновий блок

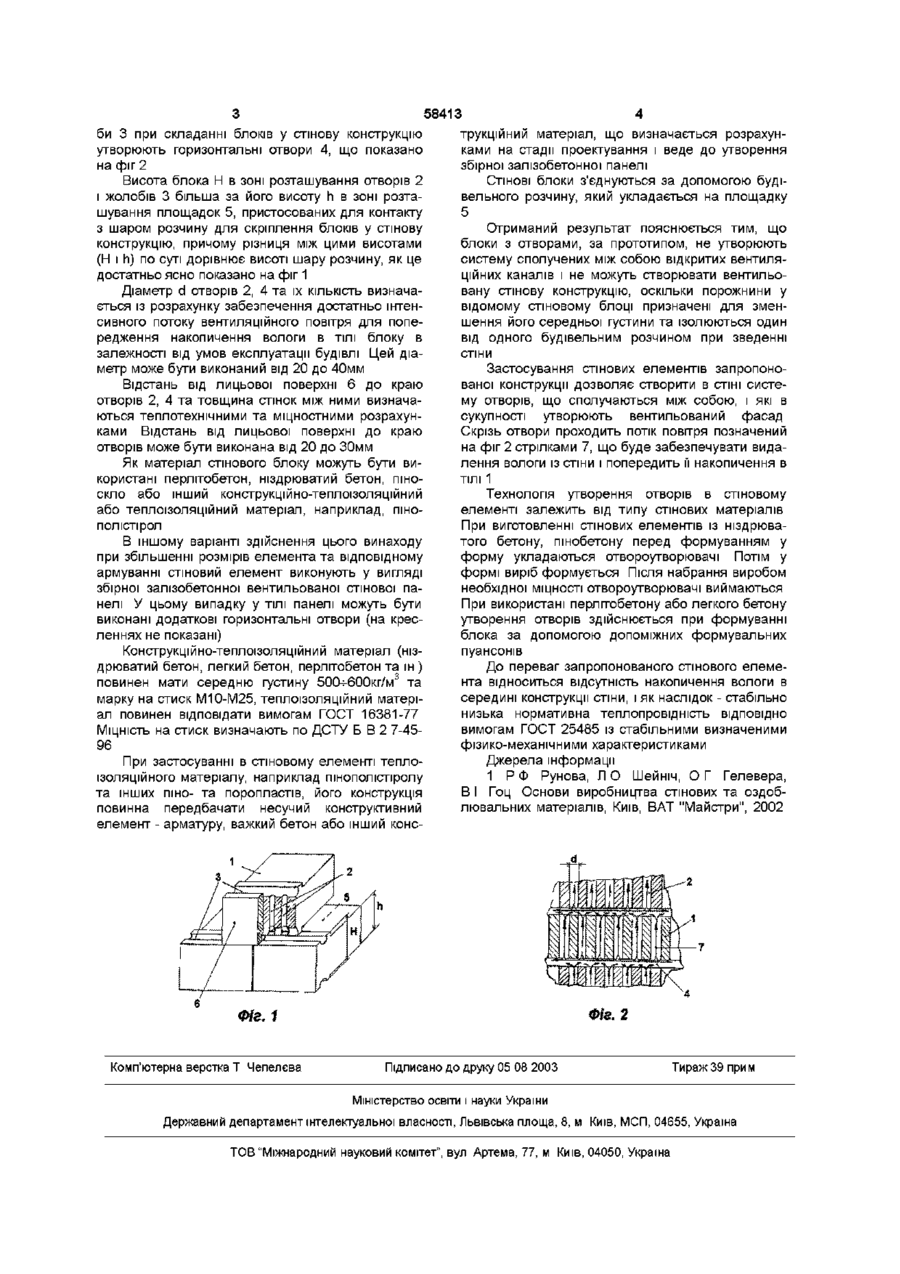

1 Стіновий елемент, що має тіло з конструкційно-теплоізоляційного або теплоізоляційного матеріалу, в якому утворені вертикальні наскрізні отвори, який відрізняється тим, що вертикальні отвори сполучені між собою щонайменше одним горизонтальним отвором або жолобом, причому отвори знаходяться з боку лицевої поверхні елемента і пристосовані для проходження по них вен ВІДОМІ СТІНОВІ елементи-блоки, що виготовлені із ніздрюватого бетону, перлітобетону, легкого бетону або іншого стінового матеріалу [1, стор 37160] Але їх недоліком є можливість конденсації вологи в середині матеріалу Для ліквідації цього недоліку створюють повітряний прошарок між стіновим блоком та зовнішньою огороджуючою конструкцією стіни [1, стор 61 -62] Найбільш близький до запропонованого стінового елементу є стіновий елемент-блок, що має тіло з конструкційно-теплоізоляційного або теплоізоляційного матеріалу, в якому утворені вертикальні наскрізні отвори для зменшення середньої густини [1, стор 52-53] Але його недоліком є можливість конденсації вологи при його експлуатації в СТІНОВІЙ конструкції В основу винаходу поставлено задачу виключення накопичення вологи в стіновому елементі внаслідок її конденсації в ТІЛІ елемента при експлуатації будівлі в холодний період року Цю задачу вирішено таким чином, що у стіновому елементі, що має тіло з конструкційнотеплоізоляційного або теплоізоляційного матеріалу, в якому утворені вертикальні наскрізні отвори, ВІДПОВІДНО до винаходу вертикальні отвори сполучені між собою щонайменше одним горизонтальним отвором або жолобом, причому отвори знаходяться з боку лицьової поверхні елементу і тиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в ТІЛІ елемента 2 Стіновий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що діаметр отворів виконаний від 20 до 40мм 3 Стіновий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що відстань від лицевої поверхні до отворів виконана від 20 до 30мм 4 Стіновий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що виконаний у вигляді стінового блока 5 Стіновий елемент за будь-яким із пунктів 1-3, який відрізняється тим, що виконаний у вигляді збірної залізобетонної стінової панелі пристосовані для проходження по ним вентиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в ТІЛІ елемента Внаслідок забезпечення проходження по отворам вентиляційного повітряного потоку забезпечується видалення вологи із тіла елемента і попередження тим самим її накопичення В окремих випадках виконання стінового елемента діаметр отворів виконаний від 20 до 40мм Відстань від лицьової поверхні до отворів виконана від 20 до 30мм Елемент виконаний у вигляді стінового блока або збірної залізобетонної стінової панелі Винахід пояснений кресленнями, на яких на фіг 1 представлено стіновий елемент, виконаний за даним винаходом у вигляді блока, на фіг 2 схему проходження вентиляційного повітря в СТІНОВІЙ конструкції Стіновий елемент за цим винаходом може бути виконаний у вигляді стінового блока, який містить тіло блока 1 із ніздрюватого бетону, або перлітобетону, або піноскла або іншого конструкційнотеплоізоляційного або теплоізоляційного матеріалу, в якому утворені вертикальні вентиляційні отвори 2 Ці отвори 2 сполучені між собою горизонтальними вентиляційними напівциліндричної форми жолобами 3, як це показано на фіг 1 Ці жоло CO 5 00 Ю 58413 би 3 при складанні блоків у стінову конструкцію утворюють горизонтальні отвори 4, що показано на фіг 2 Висота блока Н в зоні розташування отворів 2 і жолобів 3 більша за його висоту h в зоні розташування площадок 5, пристосованих для контакту з шаром розчину для скріплення блоків у стінову конструкцію, причому різниця між цими висотами (Н і п) по суті дорівнює висоті шару розчину, як це достатньо ясно показано на фіг 1 Діаметр d отворів 2, 4 та їх КІЛЬКІСТЬ визначається із розрахунку забезпечення достатньо інтенсивного потоку вентиляційного повітря для попередження накопичення вологи в ТІЛІ блоку в залежності від умов експлуатації будівлі Цей діаметр може бути виконаний від 20 до 40мм Відстань від лицьової поверхні 6 до краю отворів 2, 4 та товщина стінок між ними визначаються теплотехнічними та міцностними розрахунками Відстань від лицьової поверхні до краю отворів може бути виконана від 20 до 30мм Як матеріал стінового блоку можуть бути використані перлітобетон, ніздрюватий бетон, піноскло або інший конструкційно-теплоізоляційний або теплоізоляційний матеріал, наприклад, пінополістірол В іншому варіанті здійснення цього винаходу при збільшенні розмірів елемента та відповідному армуванні стіновий елемент виконують у вигляді збірної залізобетонної вентильованої стінової панелі У цьому випадку у ТІЛІ панелі можуть бути виконані додаткові горизонтальні отвори (на кресленнях не показані) Конструкційно-теплоізоляційний матеріал (ніздрюватий бетон, легкий бетон, перлітобетон та ш ) повинен мати середню густину 500-ь600кг/м3 та марку на стиск М10-М25, теплоізоляційний матеріал повинен відповідати вимогам ГОСТ 16381-77 МІЦНІСТЬ на стиск визначають по ДСТУ Б В 2 7-4596 При застосуванні в стіновому елементі теплоізоляційного матеріалу, наприклад пінополістіролу та інших піно- та поропластів, його конструкція повинна передбачати несучий конструктивний елемент - арматуру, важкий бетон або інший конс трукційний матеріал, що визначається розрахунками на стадії проектування і веде до утворення збірної залізобетонної панелі СТІНОВІ блоки з'єднуються за допомогою будівельного розчину, який укладається на площадку 5 Отриманий результат пояснюється тим, що блоки з отворами, за прототипом, не утворюють систему сполучених між собою відкритих вентиляційних каналів і не можуть створювати вентильовану стінову конструкцію, оскільки порожнини у відомому стіновому блоці призначені для зменшення його середньої густини та ізолюються один від одного будівельним розчином при зведенні СТІНИ Застосування стінових елементів запропонованої конструкції дозволяє створити в СТІНІ систему отворів, що сполучаються між собою, і які в сукупності утворюють вентильований фасад Скрізь отвори проходить потік повітря позначений на фіг 2 стрілками 7, що буде забезпечувати видалення вологи із стіни і попередить її накопичення в ТІЛІ 1 Технологія утворення отворів в стіновому елементі залежить від типу стінових матеріалів При виготовленні стінових елементів із ніздрюватого бетону, пінобетону перед формуванням у форму укладаються отвороутворювачі Потім у формі виріб формується Після набрання виробом необхідної МІЦНОСТІ отвороутворювачі виймаються При використані перлітобетону або легкого бетону утворення отворів здійснюється при формуванні блока за допомогою допоміжних формувальних пуансонів До переваг запропонованого стінового елемента відноситься відсутність накопичення вологи в середині конструкції стіни, і як наслідок - стабільно низька нормативна теплопровідність ВІДПОВІДНО вимогам ГОСТ 25485 із стабільними визначеними фізико-механічними характеристиками Джерела інформації 1 РФ Рунова, Л О Шейніч, О Г Гелевера, В І Гоц Основи виробництва стінових та оздоблювальних матеріалів, Київ, ВАТ "Майстри", 2002 Фіг. 2 Фіг. 1 Комп'ютерна верстка Т Чепелєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
