Механізм накатування полотна круглов`язальної машини

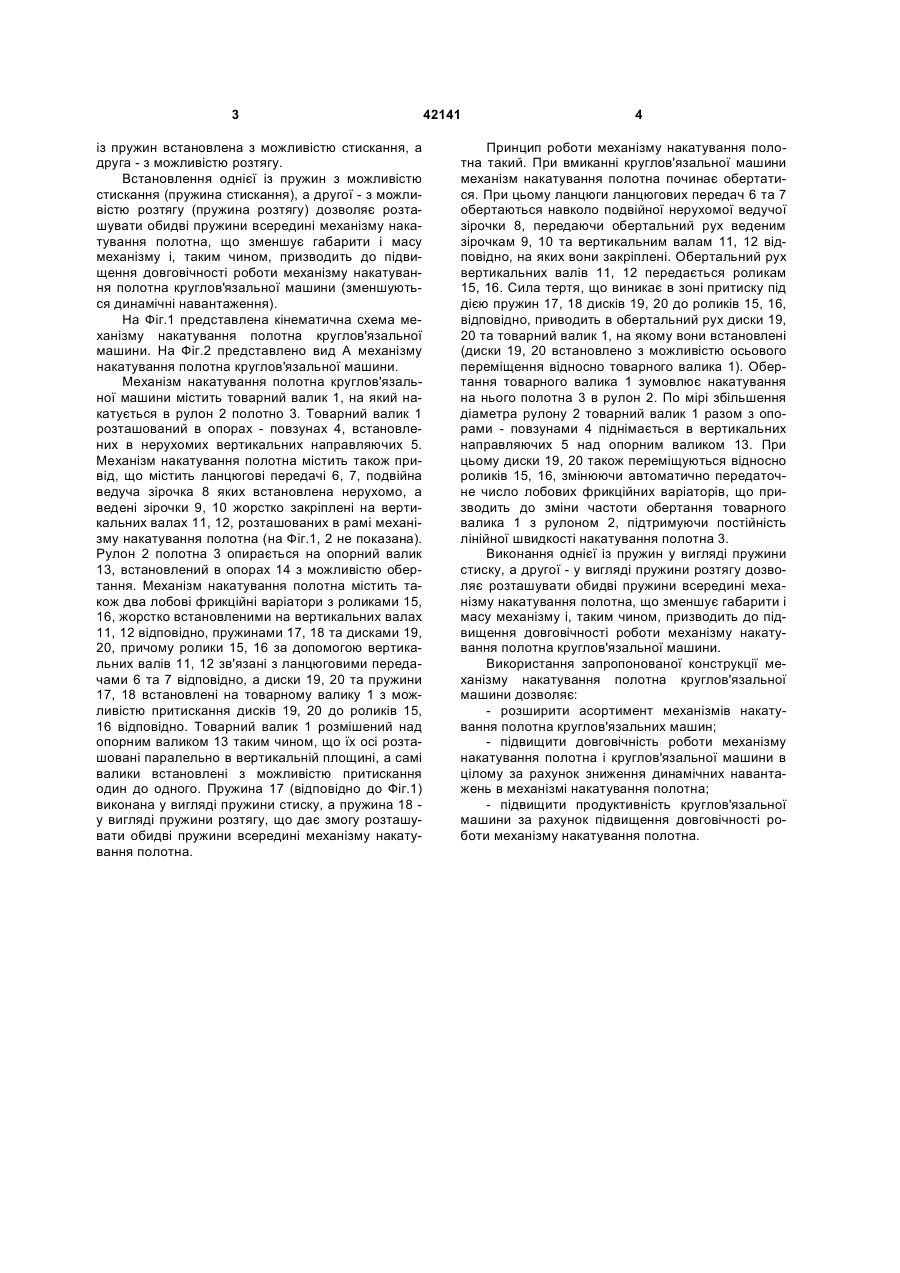

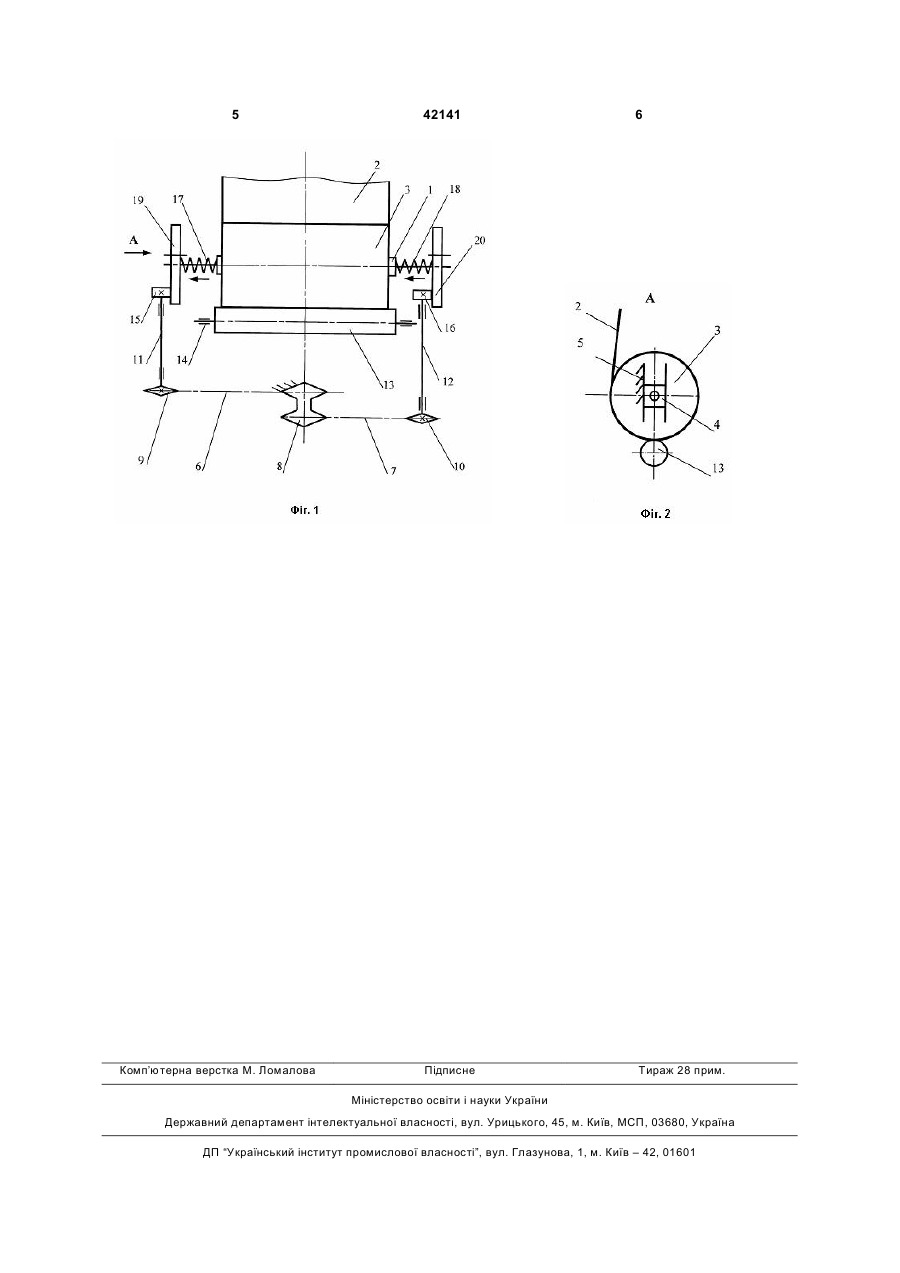

Механізм накатування полотна круглов'язальної машини, що містить товарний валик та привід, 3 із пружин встановлена з можливістю стискання, а друга - з можливістю розтягу. Встановлення однієї із пружин з можливістю стискання (пружина стискання), а другої - з можливістю розтягу (пружина розтягу) дозволяє розташувати обидві пружини всередині механізму накатування полотна, що зменшує габарити і масу механізму і, таким чином, призводить до підвищення довговічності роботи механізму накатування полотна круглов'язальної машини (зменшуються динамічні навантаження). На Фіг.1 представлена кінематична схема механізму накатування полотна круглов'язальної машини. На Фіг.2 представлено вид А механізму накатування полотна круглов'язальної машини. Механізм накатування полотна круглов'язальної машини містить товарний валик 1, на який накатується в рулон 2 полотно 3. Товарний валик 1 розташований в опорах - повзунах 4, встановлених в нерухомих вертикальних направляючих 5. Механізм накатування полотна містить також привід, що містить ланцюгові передачі 6, 7, подвійна ведуча зірочка 8 яких встановлена нерухомо, а ведені зірочки 9, 10 жорстко закріплені на вертикальних валах 11, 12, розташованих в рамі механізму накатування полотна (на Фіг.1, 2 не показана). Рулон 2 полотна 3 опирається на опорний валик 13, встановлений в опорах 14 з можливістю обертання. Механізм накатування полотна містить також два лобові фрикційні варіатори з роликами 15, 16, жорстко встановленими на вертикальних валах 11, 12 відповідно, пружинами 17, 18 та дисками 19, 20, причому ролики 15, 16 за допомогою вертикальних валів 11, 12 зв'язані з ланцюговими передачами 6 та 7 відповідно, а диски 19, 20 та пружини 17, 18 встановлені на товарному валику 1 з можливістю притискання дисків 19, 20 до роликів 15, 16 відповідно. Товарний валик 1 розмішений над опорним валиком 13 таким чином, що їх осі розташовані паралельно в вертикальній площині, а самі валики встановлені з можливістю притискання один до одного. Пружина 17 (відповідно до Фіг.1) виконана у вигляді пружини стиску, а пружина 18 у вигляді пружини розтягу, що дає змогу розташувати обидві пружини всередині механізму накатування полотна. 42141 4 Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини механізм накатування полотна починає обертатися. При цьому ланцюги ланцюгових передач 6 та 7 обертаються навколо подвійної нерухомої ведучої зірочки 8, передаючи обертальний рух веденим зірочкам 9, 10 та вертикальним валам 11, 12 відповідно, на яких вони закріплені. Обертальний рух вертикальних валів 11, 12 передається роликам 15, 16. Сила тертя, що виникає в зоні притиску під дією пружин 17, 18 дисків 19, 20 до роликів 15, 16, відповідно, приводить в обертальний рух диски 19, 20 та товарний валик 1, на якому вони встановлені (диски 19, 20 встановлено з можливістю осьового переміщення відносно товарного валика 1). Обертання товарного валика 1 зумовлює накатування на нього полотна 3 в рулон 2. По мірі збільшення діаметра рулону 2 товарний валик 1 разом з опорами - повзунами 4 піднімається в вертикальних направляючих 5 над опорним валиком 13. При цьому диски 19, 20 також переміщуються відносно роликів 15, 16, змінюючи автоматично передаточне число лобових фрикційних варіаторів, що призводить до зміни частоти обертання товарного валика 1 з рулоном 2, підтримуючи постійність лінійної швидкості накатування полотна 3. Виконання однієї із пружин у вигляді пружини стиску, а другої - у вигляді пружини розтягу дозволяє розташувати обидві пружини всередині механізму накатування полотна, що зменшує габарити і масу механізму і, таким чином, призводить до підвищення довговічності роботи механізму накатування полотна круглов'язальної машини. Використання запропонованої конструкції механізму накатування полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів накатування полотна круглов'язальних машин; - підвищити довговічність роботи механізму накатування полотна і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень в механізмі накатування полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму накатування полотна. 5 Комп’ютерна верстка М. Ломалова 42141 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
