Механізм накатування полотна круглов’язальної машини

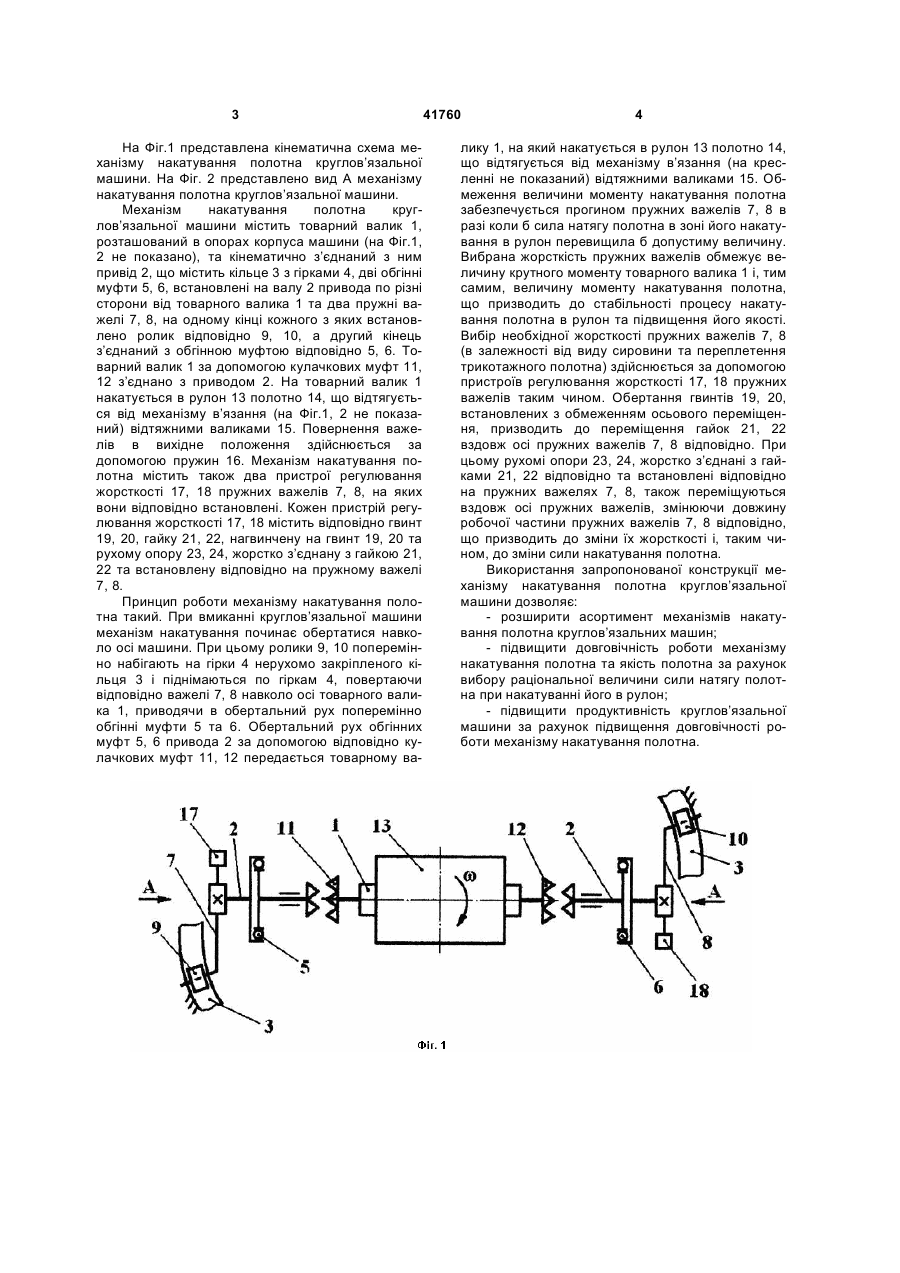

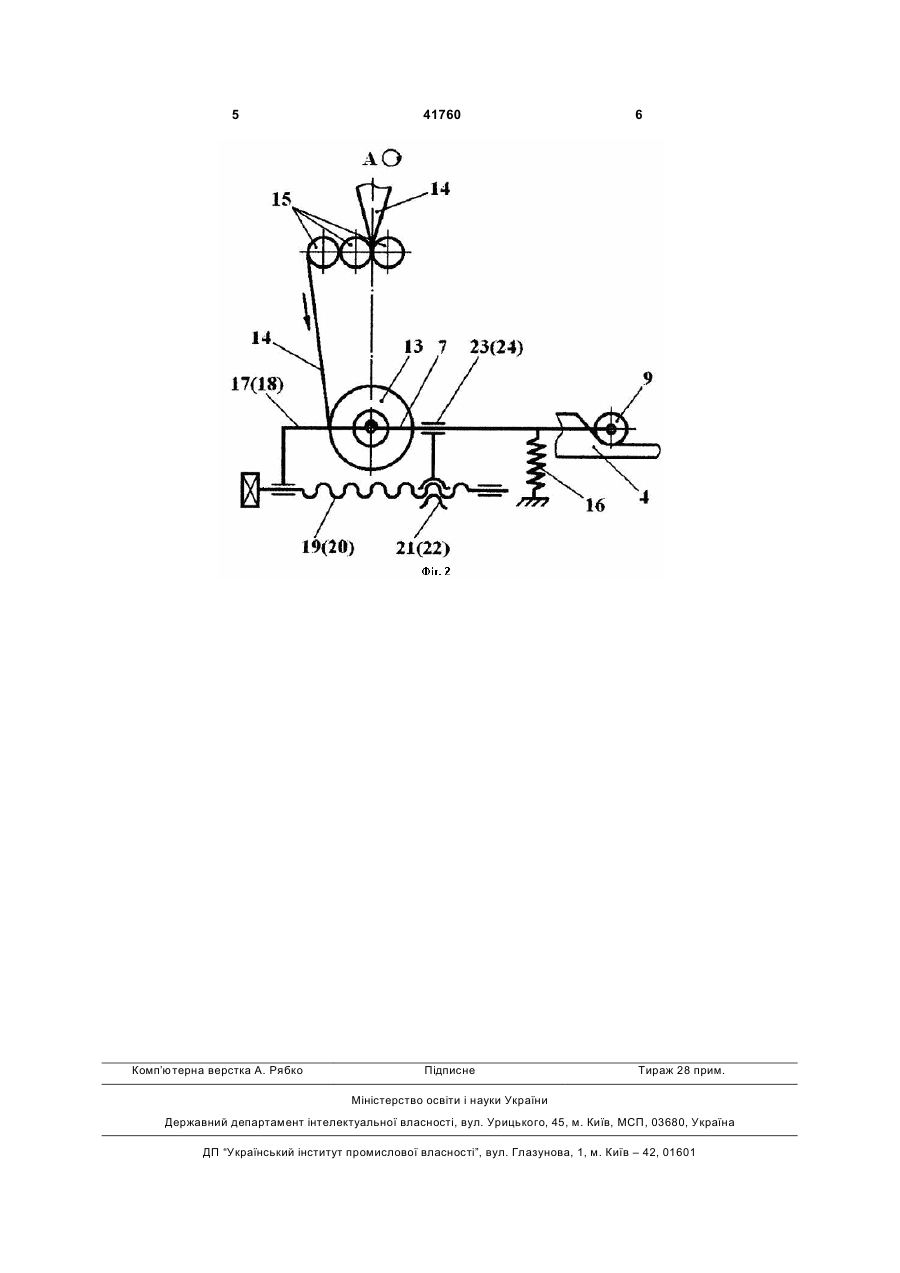

1. Механізм накатування полотна круглов'язальної машини, що містить кінематично з'єднані між 3 На Фіг.1 представлена кінематична схема механізму накатування полотна круглов’язальної машини. На Фіг. 2 представлено вид А механізму накатування полотна круглов’язальної машини. Механізм накатування полотна круглов’язальної машини містить товарний валик 1, розташований в опорах корпуса машини (на Фіг.1, 2 не показано), та кінематично з’єднаний з ним привід 2, що містить кільце 3 з гірками 4, дві обгінні муфти 5, 6, встановлені на валу 2 привода по різні сторони від товарного валика 1 та два пружні важелі 7, 8, на одному кінці кожного з яких встановлено ролик відповідно 9, 10, а другий кінець з’єднаний з обгінною муфтою відповідно 5, 6. Товарний валик 1 за допомогою кулачкових муфт 11, 12 з’єднано з приводом 2. На товарний валик 1 накатується в рулон 13 полотно 14, що відтягується від механізму в’язання (на Фіг.1, 2 не показаний) відтяжними валиками 15. Повернення важелів в вихідне положення здійснюється за допомогою пружин 16. Механізм накатування полотна містить також два пристрої регулювання жорсткості 17, 18 пружних важелів 7, 8, на яких вони відповідно встановлені. Кожен пристрій регулювання жорсткості 17, 18 містить відповідно гвинт 19, 20, гайку 21, 22, нагвинчену на гвинт 19, 20 та рухому опору 23, 24, жорстко з’єднану з гайкою 21, 22 та встановлену відповідно на пружному важелі 7, 8. Принцип роботи механізму накатування полотна такий. При вмиканні круглов’язальної машини механізм накатування починає обертатися навколо осі машини. При цьому ролики 9, 10 поперемінно набігають на гірки 4 нерухомо закріпленого кільця 3 і піднімаються по гіркам 4, повертаючи відповідно важелі 7, 8 навколо осі товарного валика 1, приводячи в обертальний рух поперемінно обгінні муфти 5 та 6. Обертальний рух обгінних муфт 5, 6 привода 2 за допомогою відповідно кулачкових муфт 11, 12 передається товарному ва 41760 4 лику 1, на який накатується в рулон 13 полотно 14, що відтягується від механізму в’язання (на кресленні не показаний) відтяжними валиками 15. Обмеження величини моменту накатування полотна забезпечується прогином пружних важелів 7, 8 в разі коли б сила натягу полотна в зоні його накатування в рулон перевищила б допустиму величину. Вибрана жорсткість пружних важелів обмежує величину крутного моменту товарного валика 1 і, тим самим, величину моменту накатування полотна, що призводить до стабільності процесу накатування полотна в рулон та підвищення його якості. Вибір необхідної жорсткості пружних важелів 7, 8 (в залежності від виду сировини та переплетення трикотажного полотна) здійснюється за допомогою пристроїв регулювання жорсткості 17, 18 пружних важелів таким чином. Обертання гвинтів 19, 20, встановлених з обмеженням осьового переміщення, призводить до переміщення гайок 21, 22 вздовж осі пружних важелів 7, 8 відповідно. При цьому рухомі опори 23, 24, жорстко з’єднані з гайками 21, 22 відповідно та встановлені відповідно на пружних важелях 7, 8, також переміщуються вздовж осі пружних важелів, змінюючи довжину робочої частини пружних важелів 7, 8 відповідно, що призводить до зміни їх жорсткості і, таким чином, до зміни сили накатування полотна. Використання запропонованої конструкції механізму накатування полотна круглов’язальної машини дозволяє: - розширити асортимент механізмів накатування полотна круглов’язальних машин; - підвищити довговічність роботи механізму накатування полотна та якість полотна за рахунок вибору раціональної величини сили натягу полотна при накатуванні його в рулон; - підвищити продуктивність круглов’язальної машини за рахунок підвищення довговічності роботи механізму накатування полотна. 5 Комп’ютерна верстка А. Рябко 41760 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
