Електрообігрівач “килимок еко-луч”
Формула / Реферат
1. Електрообігрівач, який містить обігрівальний елемент, розташований у внутрішній водовідштовхувальній оболонці, розміщеній у зовнішній оболонці, сполучне контактне рознімання для з'єднання з мережним шнуром живлення, який відрізняється тим, що як обігрівальний елемент містить графітове тепловиділяюче напилення, що нанесене на внутрішню поверхню водонепроникної оболонки, сполучене з підвіднимисмугами, з'єднаними зі сполучним контактним розніманням, водонепроникна оболонка виконана у вигляді спресованої двошарової еластичної полімерної плівки, знизу під водонепроникною оболонкою у водовідштовхувальній оболонці розміщене відбиваюче покриття, яке відбиваючою поверхнею звернене до обігрівального елемента та орієнтоване до верхньої частини зовнішньої оболонки, верхня частина зовнішньої оболонки виконана декоративною з можливістю її визначення.
2. Електрообігрівач за п. 1, який відрізняється тим, що підвідні смуги виконані мідними.
3. Електрообігрівач за п. 1, який відрізняється тим, що відбиваюче покриття виконане з фольгованого пенофенолу.
Текст

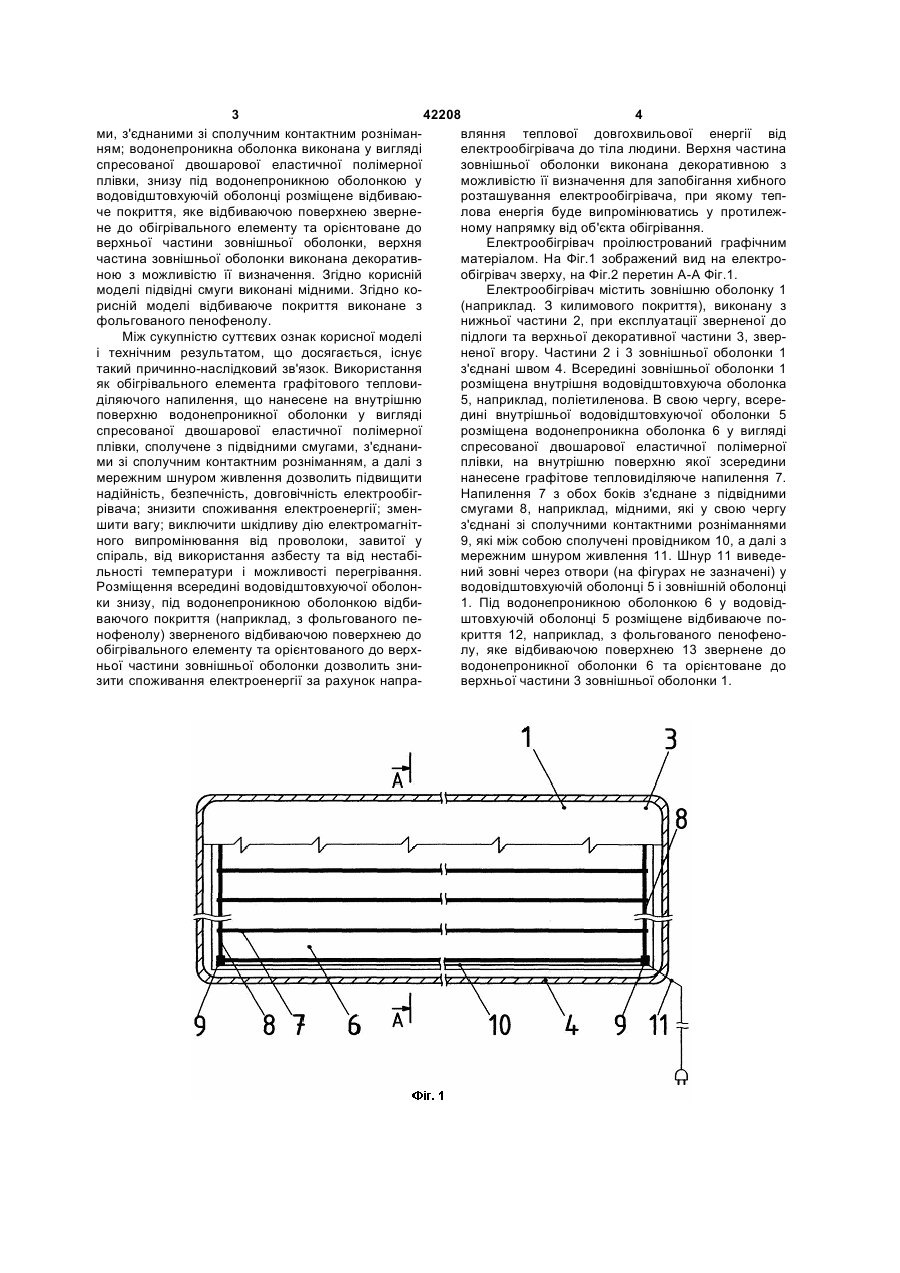

1. Електрообігрівач, який містить обігрівальний елемент, розташований у внутрішній водовідштовхувальній оболонці, розміщеній у зовнішній оболонці, сполучне контактне рознімання для з'єднання з мережним шнуром живлення, який відрізняється тим, що як обігрівальний елемент містить графітове тепловиділяюче напилення, що нанесене на внутрішню поверхню водонепроникної оболонки, сполучене з підвідними смугами, 3 42208 4 ми, з'єднаними зі сполучним контактним розніманвляння теплової довгохвильової енергії від ням; водонепроникна оболонка виконана у вигляді електрообігрівача до тіла людини. Верхня частина спресованої двошарової еластичної полімерної зовнішньої оболонки виконана декоративною з плівки, знизу під водонепроникною оболонкою у можливістю її визначення для запобігання хибного водовідштовхуючій оболонці розміщене відбиваюрозташування електрообігрівача, при якому тепче покриття, яке відбиваючою поверхнею звернелова енергія буде випромінюватись у протилежне до обігрівального елементу та орієнтоване до ному напрямку від об'єкта обігрівання. верхньої частини зовнішньої оболонки, верхня Електрообігрівач проілюстрований графічним частина зовнішньої оболонки виконана декоративматеріалом. На Фіг.1 зображений вид на електроною з можливістю її визначення. Згідно корисній обігрівач зверху, на Фіг.2 перетин А-А Фіг.1. моделі підвідні смуги виконані мідними. Згідно коЕлектрообігрівач містить зовнішню оболонку 1 рисній моделі відбиваюче покриття виконане з (наприклад. З килимового покриття), виконану з фольгованого пенофенолу. нижньої частини 2, при експлуатації зверненої до Між сукупністю суттєвих ознак корисної моделі підлоги та верхньої декоративної частини 3, звері технічним результатом, що досягається, існує неної вгору. Частини 2 і 3 зовнішньої оболонки 1 такий причинно-наслідковий зв'язок. Використання з'єднані швом 4. Всередині зовнішньої оболонки 1 як обігрівального елемента графітового тепловирозміщена внутрішня водовідштовхуюча оболонка діляючого напилення, що нанесене на внутрішню 5, наприклад, поліетиленова. В свою чергу, всереповерхню водонепроникної оболонки у вигляді дині внутрішньої водовідштовхуючої оболонки 5 спресованої двошарової еластичної полімерної розміщена водонепроникна оболонка 6 у вигляді плівки, сполучене з підвідними смугами, з'єднаниспресованої двошарової еластичної полімерної ми зі сполучним контактним розніманням, а далі з плівки, на внутрішню поверхню якої зсередини мережним шнуром живлення дозволить підвищити нанесене графітове тепловиділяюче напилення 7. надійність, безпечність, довговічність електрообігНапилення 7 з обох боків з'єднане з підвідними рівача; знизити споживання електроенергії; зменсмугами 8, наприклад, мідними, які у свою чергу шити вагу; виключити шкідливу дію електромагнітз'єднані зі сполучними контактними розніманнями ного випромінювання від проволоки, завитої у 9, які між собою сполучені провідником 10, а далі з спіраль, від використання азбесту та від нестабімережним шнуром живлення 11. Шнур 11 виведельності температури і можливості перегрівання. ний зовні через отвори (на фігурах не зазначені) у Розміщення всередині водовідштовхуючої оболонводовідштовхуючій оболонці 5 і зовнішній оболонці ки знизу, під водонепроникною оболонкою відби1. Під водонепроникною оболонкою 6 у водовідваючого покриття (наприклад, з фольгованого пештовхуючій оболонці 5 розміщене відбиваюче понофенолу) зверненого відбиваючою поверхнею до криття 12, наприклад, з фольгованого пенофенообігрівального елементу та орієнтованого до верхлу, яке відбиваючою поверхнею 13 звернене до ньої частини зовнішньої оболонки дозволить зниводонепроникної оболонки 6 та орієнтоване до зити споживання електроенергії за рахунок направерхньої частини 3 зовнішньої оболонки 1. 5 Комп’ютерна верстка Г. Паяльніков 42208 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric heater
Автори англійськоюButareva Oksana Vasylivna
Назва патенту російськоюЭлектрообогреватель "коврик эко-луч"
Автори російськоюБутарева Оксана Васильевна
МПК / Мітки
МПК: A61F 7/08
Мітки: килимок, еко-луч, електрообігрівач
