Електрообігрівач

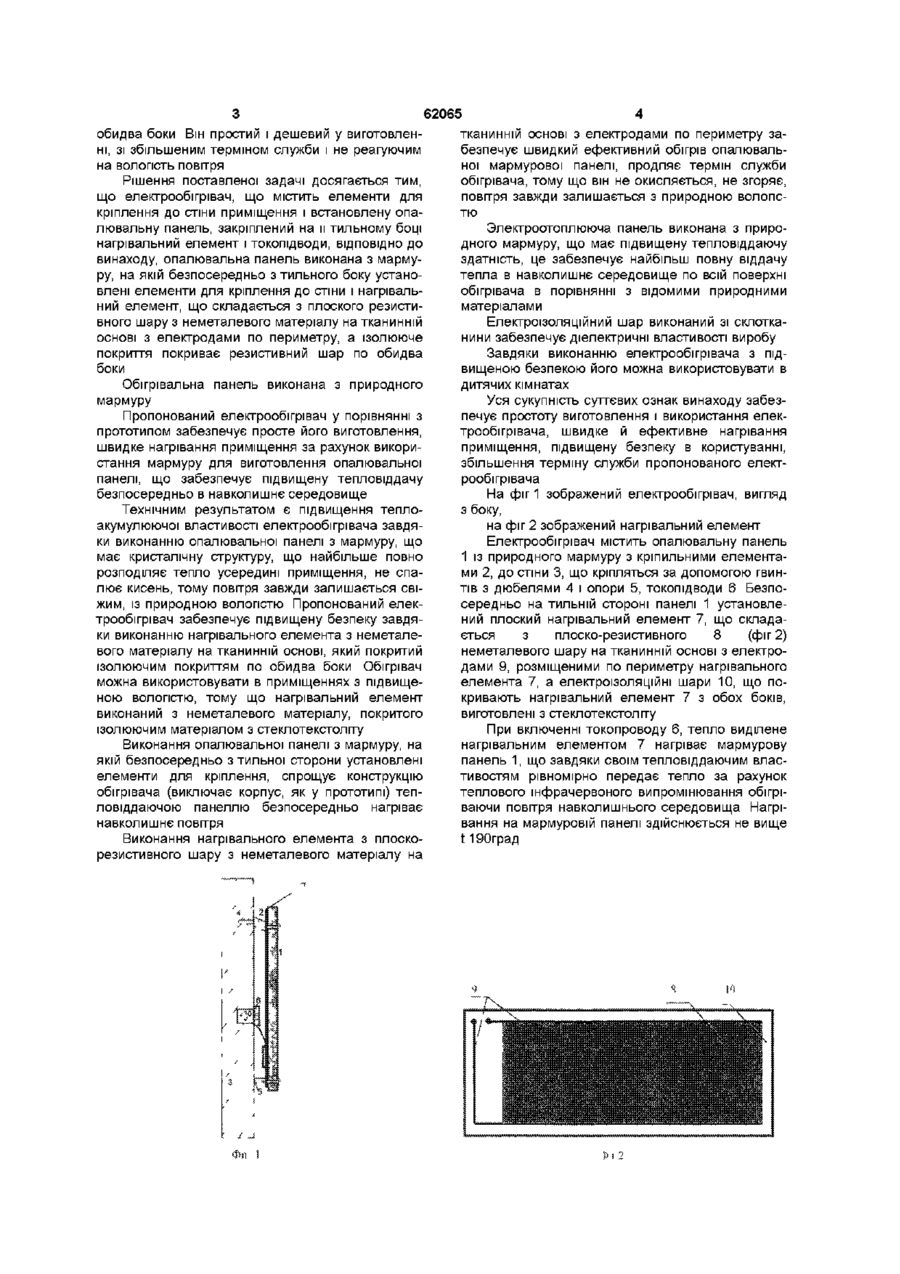

1 Електрообігрівач, що містить елемент для кріплення до стіни приміщення і встановлену опалювальну панель, закріплений на її тильному боці нагрівальний елемент з струмопроводами, який відрізняється тим, що опалювальна панель виконана з мармуру, на якій безпосередньо з тильного боку встановлені елементи для кріплення до стіни і нагрівальний елемент, що містить неметалевий матеріал на тканинній основі з електродами по периметру, а ізолююче покриття покриває резистивний шар по обидва боки 2 Електрообігрівач по п 1, який відрізняється тим, що опалювальна панель виконана з природного мармуру Винахід відноситься до злектрообігріву і призначений для обігріву житлових і суспільних будинків, дачних будинків, автопричепів, а також для промислових цілей, у тому числі вологих, наприклад, сушарок, саун Відомий электроотоплюючий прилад електрокамін, що містить нагрівач з відкритим нагрівальним елементом, натягнутим на електроізоляційному каркасі, відбивач і сітчасті огородження нагрівача, електрично ізольовані між собою і розташовані на безпечній відстані друг від друга, зовнішнє, розташовані з фронтальної сторони электрокамина, і внутрішнє, де внутрішнє огородження розташоване навколо нагрівача, до якого примикає зовнішнє огородження (див а с СРСР №678258 МКИ F24C7/04, опубл 05 08 79, бюл №29, "Электрокамин") Відомий побутовий прилад, електрокамін, технологічно складний у виготовленні, з обмеженим терміном служби через виконання відкритого нагрівального елемента - спирали, виконаної з дроту, окисляється швидко від повітря і перегорає, а також незручний у користуванні у виді наявності відбивача, що забезпечує однобічний спрямований обігрів, тобто не перешкоджає охолодженню іншої сторони тіла людини, тому що він має спрямований променистий потік А також він здійснює повільне нагрівання на потрібний кімнатний температурний режим Найбільш близьким технічним рішенням по технічній суті до запропонованого рішення, узятим за прототип, є опалювальний прилад, що містить плоский корпус із елементами для кріплення до стіни приміщення, встановлену усередині нього перфоровану панель, закріплений на її тильному боці нагрівач з токопідводячим покриттям, комутаційними шинами і токопідводами, де нагрівач виконаний у виді закріплених із забезпеченням теплового контакту з тильного боку панелі пластин з діелектричного матеріалу з нанесенням на ІНШІ їх боки, токопідводячим покриттям і комутаційними шинами, пластини виступають на Змм за зони контакту, а кожна пластина постачена замковим пристосуванням у виді попарно стягнутих скобообразними пружинами, профільованих планок з діелектричного матеріалу, одна з яких встановлена в отворах панелі з її фронтального боку і виконана з поглибленням під пружину, при цьому токопідводи виконані у виді розміщених між профільованими планками з боку комутаційних шин плоских уставок, а внутрішня поверхня корпуса виконана зі світловідталківаючим покриттям (див опис до а с СРСР №1471956 МПК F24C7/00, опубл 07 04 89, бюл №13, "Отопительный электроприбор") Відомий опалювальний електроприлад дуже складний у виготовленні, має дуже багато технологічно складних деталей по виготовленню, дорогий, вимагає значну КІЛЬКІСТЬ кольорового металу Задачею винаходу є створення ефективного електрообігрівача шляхом виконання нагрівальної плоскої панелі з природного мармуру, на який безпосередньо з тильного боку закріплений нагрівальний елемент, що забезпечує швидкий обігрів повітря в житлових приміщеннях зі збільшеною тепловіддаючей здатністю з відкритим нагрівальним елементом з неметалевого матеріалу на тканинній основі з електродами по периметру і з електроізоляційними шарами, що покривають його по ю (О о (О 62065 обидва боки Він простий і дешевий у виготовлентканинній основі з електродами по периметру зані, зі збільшеним терміном служби і не реагуючим безпечує швидкий ефективний обігрів опалювальна вологість повітря ної мармурової панелі, продляє термін служби Рішення поставленої задачі досягається тим, обігрівача, тому що він не окисляється, не згоряє, що електрообігрівач, що містить елементи для повітря завжди залишається з природною вологіскріплення до стіни приміщення і встановлену опатю лювальну панель, закріплений на м тильному боці Электроотоплююча панель виконана з приронагрівальний елемент і токопідводи, ВІДПОВІДНО ДО дного мармуру, що має підвищену тепловіддаючу винаходу, опалювальна панель виконана з мармуздатність, це забезпечує найбільш повну віддачу ру, на якій безпосередньо з тильного боку устанотепла в навколишнє середовище по всій поверхні влені елементи для кріплення до стіни і нагрівальобігрівача в порівнянні з відомими природними ний елемент, що складається з плоского резистиматеріалами вного шару з неметалевого матеріалу на тканинній Електроізоляційний шар виконаний зі склоткаоснові з електродами по периметру, а ізолююче нини забезпечує діелектричні властивості виробу покриття покриває резистивний шар по обидва Завдяки виконанню електрообігрівача з підбоки вищеною безпекою його можна використовувати в дитячих кімнатах Обігрівальна панель виконана з природного мармуру Уся сукупність суттєвих ознак винаходу забезпечує простоту виготовлення і використання елекПропонований електрообігрівач у порівнянні з трообігрівача, швидке й ефективне нагрівання прототипом забезпечує просте його виготовлення, приміщення, підвищену безпеку в користуванні, швидке нагрівання приміщення за рахунок викоризбільшення терміну служби пропонованого електстання мармуру для виготовлення опалювальної рообігрівача панелі, що забезпечує підвищену тепловіддачу безпосередньо в навколишнє середовище На фіг 1 зображений електрообігрівач, вигляд з боку, Технічним результатом є підвищення теплоакумулюючої властивості електрообігрівача завдяна фіг 2 зображений нагрівальний елемент ки виконанню опалювальної панелі з мармуру, що Електрообігрівач містить опалювальну панель має кристалічну структуру, що найбільше повно 1 із природного мармуру з кріпильними елементарозподіляє тепло усередині приміщення, не спами 2, до стіни 3, що кріпляться за допомогою гвинлює кисень, тому повітря завжди залишається світів з дюбелями 4 і опори 5, токопідводи 6 Безпожим, із природною вологістю Пропонований елексередньо на тильній стороні панелі 1 установлетрообігрівач забезпечує підвищену безпеку завдяний плоский нагрівальний елемент 7, що складаки виконанню нагрівального елемента з неметалеється з плоско-резистивного 8 (фіг 2) вого матеріалу на тканинній основі, який покритий неметалевого шару на тканинній основі з електроізолюючим покриттям по обидва боки Обігрівач дами 9, розміщеними по периметру нагрівального можна використовувати в приміщеннях з підвищеелемента 7, а електроізоляційні шари 10, що поною вологістю, тому що нагрівальний елемент кривають нагрівальний елемент 7 з обох боків, виконаний з неметалевого матеріалу, покритого виготовлені з стекл оте кето літу ізолюючим матеріалом з стекл оте кето літу При включенні токопроводу 6, тепло виділене Виконання опалювальної панелі з мармуру, на нагрівальним елементом 7 нагріває мармурову якій безпосередньо з тильної сторони установлені панель 1, що завдяки своїм тепловіддаючим власелементи для кріплення, спрощує конструкцію тивостям рівномірно передає тепло за рахунок обігрівача (виключає корпус, як у прототипі) тептеплового інфрачервоного випромінювання обігріловіддаючою панеллю безпосередньо нагріває ваючи повітря навколишнього середовища Нагрінавколишнє повітря вання на мармуровій панелі здійснюється не вище М90град Виконання нагрівального елемента з плоскорезистивного шару з неметалевого матеріалу на 62065 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
