Пристрій для викопування коренеклубнеплодів

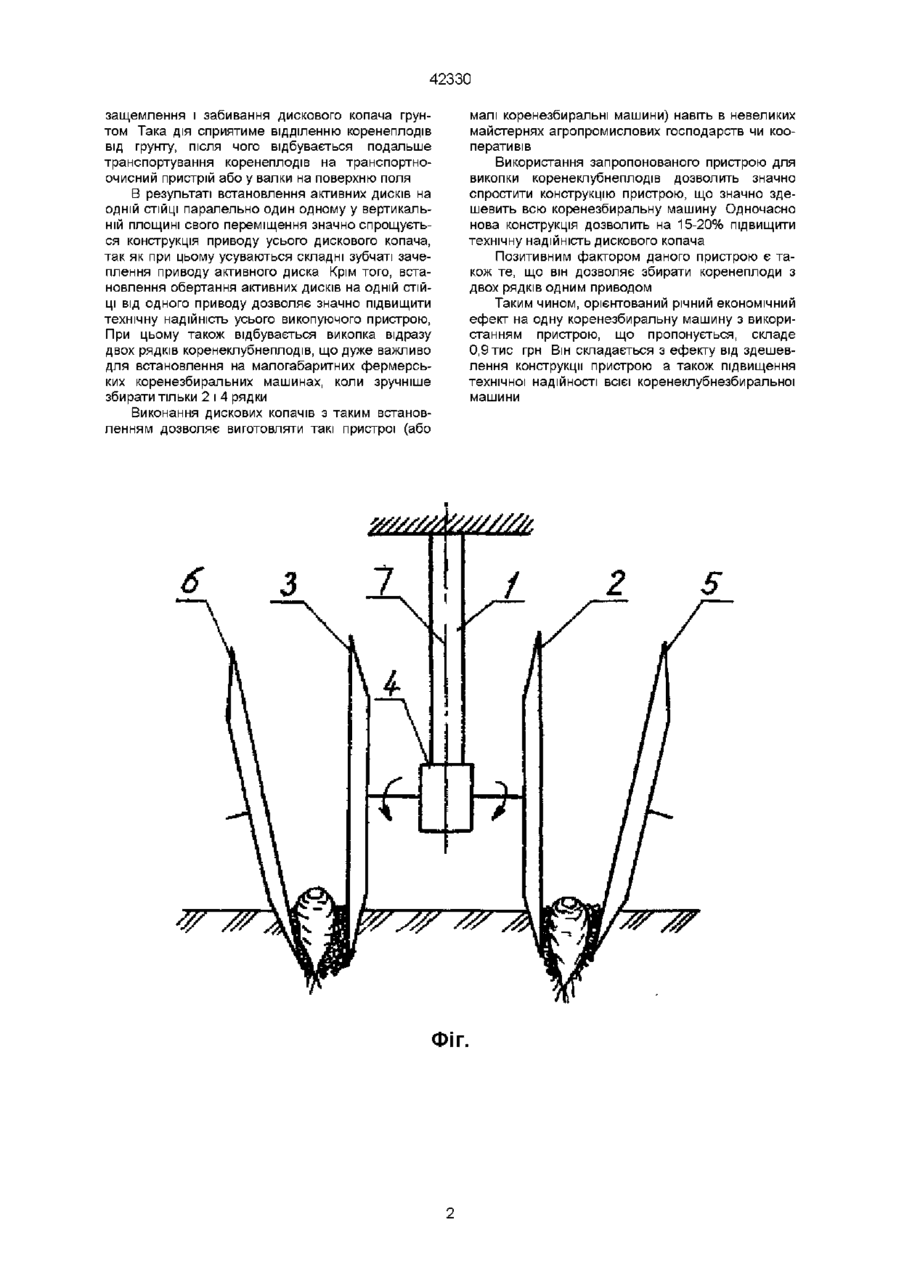

Пристрій для викопування коренеклубнеплодів, що містить активні і пасивні диски, який відрізняється тим, що активні диски встановлені на одній СТІЙЦІ паралельно один одному у вертикальній площині свого переміщення з можливістю обертання від одного приводу Винахід відноситься до сільськогосподарського машинобудування, зокрема, до робочих органів для збирання коренеклубнеплодів, і може використовуватися в коренеклубнезбиральних машинах ВІДОМІ пристрої для викопки коренеклубнеплодів, які складаються з копачів, кожний з яких складається з активного і пасивного дисків Вказані диски встановлені з розвалом в горизонтальній і вертикальній площинах, при цьому активний диск має механізм приводу в обертання (див , наприклад, ас № 163459, СРСР, М кл А01Д25/04, 1963) Недоліком вказаних пристроїв є складність конструкції, особливо у виконанні приводу активного диску, встановленого з розвалом у горизонтальній і вертикальній площинах З відомих пристроїв для викопки коренеклубнеплодів найбільш близьким за своєю технологічною сутністю є "Копач для коренеплодів", описаний в а с № 1130221, СРСР, М кл А01Д25/04, 1983 - прототип Цей пристрій також складається з дисків активного і пасивного типів, встановлених з розвалом у площинах Недоліком відомого пристрою є складність і низька надійність конструкції активного диску, це визвано тим, що активні диски встановлені з розвалом у вертикальній і горизонтальній площинах свого переміщення В основу винаходу поставлено задачу удосконалити пристрій для викопки коренеклубнеплодів шляхом встановлення активних дисків на одній СТІЙЦІ паралельно один одному, що забезпечує спрощення конструкції пристрою і підвищення його надійності Вказана задача досягається тим, що в пристрої для викопки коренеклубнеплодів, що містить активні і пасивні диски, новим є те що активні дис ки встановлені на одній СТІЙЦІ паралельно один одному у вертикальній площині свого переміщення і приводяться в обертання від одного приводу Таке розміщення активних дисків приводить до спрощення конструкції та підвищення надійності пристрою На фіг зображено пристрій для викопки коренеклубнеплодів, вигляд спереду (встановлення пасивних дисків показано умовно) Пристрій для викопки коренеклубнеплодів складається з дискових копачів, кожний з яких має стійку 1, на якій встановлені два активних диска 2 і 3 Обидва диски приводяться в обертання від одного приводу 4, який також встановлений на тій же СТІЙЦІ Орієнтовані обидва активних диски паралельно один одному у вертикальній площині свого переміщення, тобто перпендикулярно до поверхні поля і займають окреме положення Пасивні диски 5 і 6 встановлені з розвалом у горизонтальній і вертикальній площинах (на фіг зображені умовно, займаючими окреме положення) Як активні, так і пасивні диски встановлені симетрично відносно до вертикальної площини переміщення, яка проходить через вісь 7 стійки копача Пристрій для викопки коренеклубнеплодів працює таким чином У робочому положенні активні диски 2 і 3, які приводяться в обертання від одного приводу 4, упроваджуються в грунт з залягаючими в ньому коренеклубнеплодами При цьому з другого боку рядка на грунт діють також пасивні диски 5 і 6, які, упроваджуючись одночасно з активними, спричиняють виділення грунтового пласту разом з залягаючими в ньому коренеклубнеплодами При цьому дія на виділений пласт зі сторони активних дисків (швидкість обертання яких до 100об/хв) і пасивних дисків (які вільно перекочуються в грунті) буде різною, що усуває процеси О со го 42330 защемлення і забивання дискового копача грунтом Така дія сприятиме відділенню коренеплодів від грунту, після чого відбувається подальше транспортування коренеплодів на транспортноочисний пристрій або у валки на поверхню поля В результаті встановлення активних дисків на одній СТІЙЦІ паралельно один одному у вертикальній площині свого переміщення значно спрощується конструкція приводу усього дискового копача, так як при цьому усуваються складні зубчаті зачеплення приводу активного диска Крім того, встановлення обертання активних дисків на одній СТІЙЦІ ВІД одного приводу дозволяє значно підвищити технічну надійність усього викопуючого пристрою, При цьому також відбувається викопка відразу двох рядків коренеклубнеплодів, що дуже важливо для встановлення на малогабаритних фермерських коренезбиральних машинах, коли зручніше збирати тільки 2 і 4 рядки малі коренезбиральні машини) навіть в невеликих майстернях агропромислових господарств чи кооперативів Використання запропонованого пристрою для викопки коренеклубнеплодів дозволить значно спростити конструкцію пристрою, що значно здешевить всю коренезбиральну машину Одночасно нова конструкція дозволить на 15-20% підвищити технічну надійність дискового копача Позитивним фактором даного пристрою є також те, що він дозволяє збирати коренеплоди з двох рядків одним приводом Таким чином, орієнтований річний економічний ефект на одну коренезбиральну машину з використанням пристрою, що пропонується, складе 0,9 тис грн Він складається з ефекту від здешевлення конструкції пристрою а також підвищення технічної надійності всієї коренеклубнезбиральної машини Виконання дискових копачів з таким встановленням дозволяє виготовляти такі пристрої (або w//////.'/////////. 6 5 Фіг. 42330 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
