Суміш для виготовлення облицювальних виробів

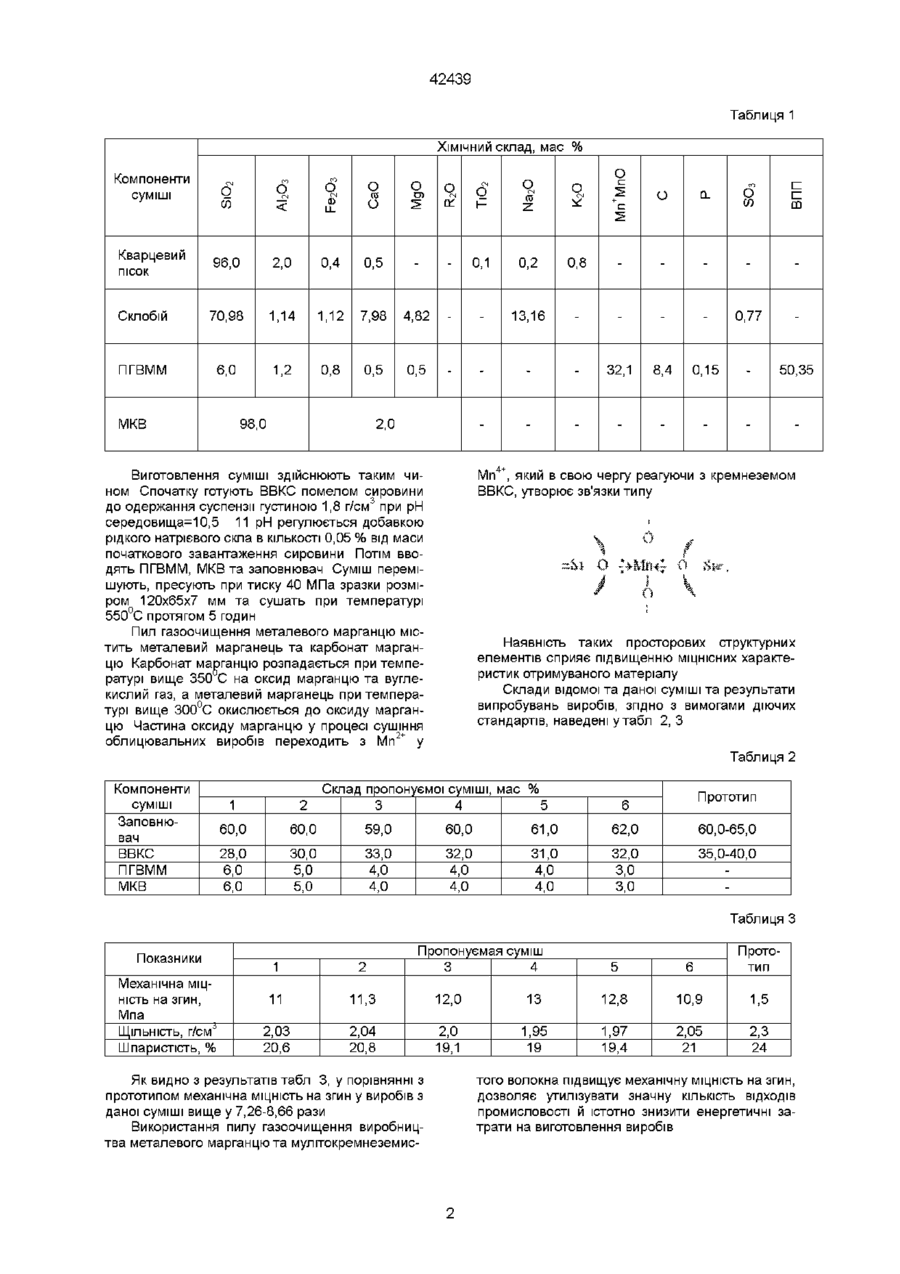

Суміш для виготовлення облицювальних виробів, яка включає водну висококонцентровану керамічну суспензію (ВВКС) та заповнювач, яка відрізняється тим, що вона додатково містить пил газоочищення виробництва металевого марганцю та мулітокремнеземисте волокно, як ВВКС - продукт сумісного мокрого помелу кварцового піску та склобою у співвідношенні 1 1 при водно-твердому відношенні 0,4, а як заповнювач - кварцовий пісок із зерновим розміром 2,5-0,14 мм, при такому співвідношенні компонентів, мас % заповнювач (кварцовий пісок) 60,0-61,0, водна висококонцентрована керамічна суспензія 30,0-32,0, пил газоочищення виробництва металевого марганцю 4,0-5,0, мулітокремнеземисте волокно 4,0-5,0 Винахід належить до галузі будівельних матеріалів і може бути використаний для виробництва облицювальних виробів Відома суміш для виготовлення керамічних виробів [1], наприклад, такого складу, мас % кварцова сировина 25,0-60,0, скло 40,0-75,0 Недоліками виробів з цієї суміші є низька ме Означена задача вирішується тим, що суміш для виготовлення облицювальних виробів, яка включає водну висококонцентровану керамічну суспензію (ВВКС) та заповнювач, додатково містить пил газоочищення виробництва металевого марганцю та мулітокремнеземисте волокно, у якості ВВКС - продукт сумісного мокрого помелу кварцового піску та склобою у співвідношенні 1 1 при водо-твердому відношенні 0,4, а у якості заповнювача - кварцовий пісок із зерновим розміром 2,50,14 мм, при такому співвідношенні компонентів, мас % заповнювач (кварцовий пісок) 60,0-61,0, водна висококонцентрована ке30,0-32,0, рамічна суспензія пил газоочищення виробництва 4,0-5,0, металевого марганцю мулітокремнеземисте волокно 4,0-5,0 Для виготовленій суміші використовували такі матеріали - водна висококонцентрована керамічна суспензія - продукт одностадійного мокрого помелу кварцового піску (ДЕРЖСТАНДАРТ 8736-85), та склобою (ДЕРЖСТАНДАРТ 111-78), - пил газоочищення виробництва металевого марганцю (ПГВММ) (ХІМІЧНИЙ склад наведено у табл 1), - мулітокремнеземисте волокно (МКВ) (ДСТУ БА 1 1-12-94) ХІМІЧНИЙ склад компонентів суміші наведений утабл 1 ханічна МІЦНІСТЬ і ЩІЛЬНІСТЬ, а також необхідність їх випалу при температурі 700-900°С Найбільш близькою до даної є суміш для виготовлення керамічних виробів [2], що мстить водну висококонцентровану керамічну суспензію (ВВКС), одержану шляхом одностадійного мокрого помету шамоту марки МЛО-62 (35,0-40,0 мас %) та заповнювач - шамот зернового складу 1,6-15,0 мм (60,0-65,0 мас %) Вироби з цієї суміші після сушіння зміцнюють у хімічно-активних середовищах, а потім знову сушать та випалюють Недоліками виробів з цієї суміші є необхідність проведення високотемпературного випалювання виробів внаслідок їх недостатньої механічної МІЦНОСТІ ПІСЛЯ сушіння В основу винаходу поставлена задача удосконалення суміші для виготовлення керамічних виробів, в якій за рахунок введення додаткових компонентів, відбувається підвищення механічної МІЦНОСТІ на згин при одночасному зниженні температури термообробки та зниження ЩІЛЬНОСТІ та шпаристості со 42439 Таблиця 1 ХІМІЧНИЙ склад, мас % 2,0 0,4 Склобій 70,98 1,14 1,12 ПГВММ 6,0 1,2 0,8 ПІСОК MgO 96,0 Кварцевий О а: б О го О 0,5 0,1 0,2 0,8 7,98 4,82 13,16 0,5 0,5 LL 98,0 МКВ О СаО б (0 б < б 2,0 Виготовлення суміші здійснюють таким чином Спочатку готують ВВКС помелом сировини до одержання суспензії густиною 1,8 г/см3 при рН середовища=10,5 11 рН регулюється добавкою рідкого натрієвого скла в КІЛЬКОСТІ 0,05 % від маси початкового завантаження сировини Потім вводять ПГВММ, МКВ та заповнювач Суміш перемішують, пресують при тиску 40 МПа зразки розміром 120x65x7 мм та сушать при температурі 550°С протягом 5 годин Пил газоочищення металевого марганцю містить металевий марганець та карбонат марганцю Карбонат марганцю розпадається при температурі вище 350 С на оксид марганцю та вуглекислий газ, а металевий марганець при температурі вище 300°С окислюється до оксиду марганцю Частина оксиду марганцю у процесі сушіння облицювальних виробів переходить з Мп 2 + у і
