Армуюча волокнисто-цементна суміш для виготовлення азбестоцементних виробів

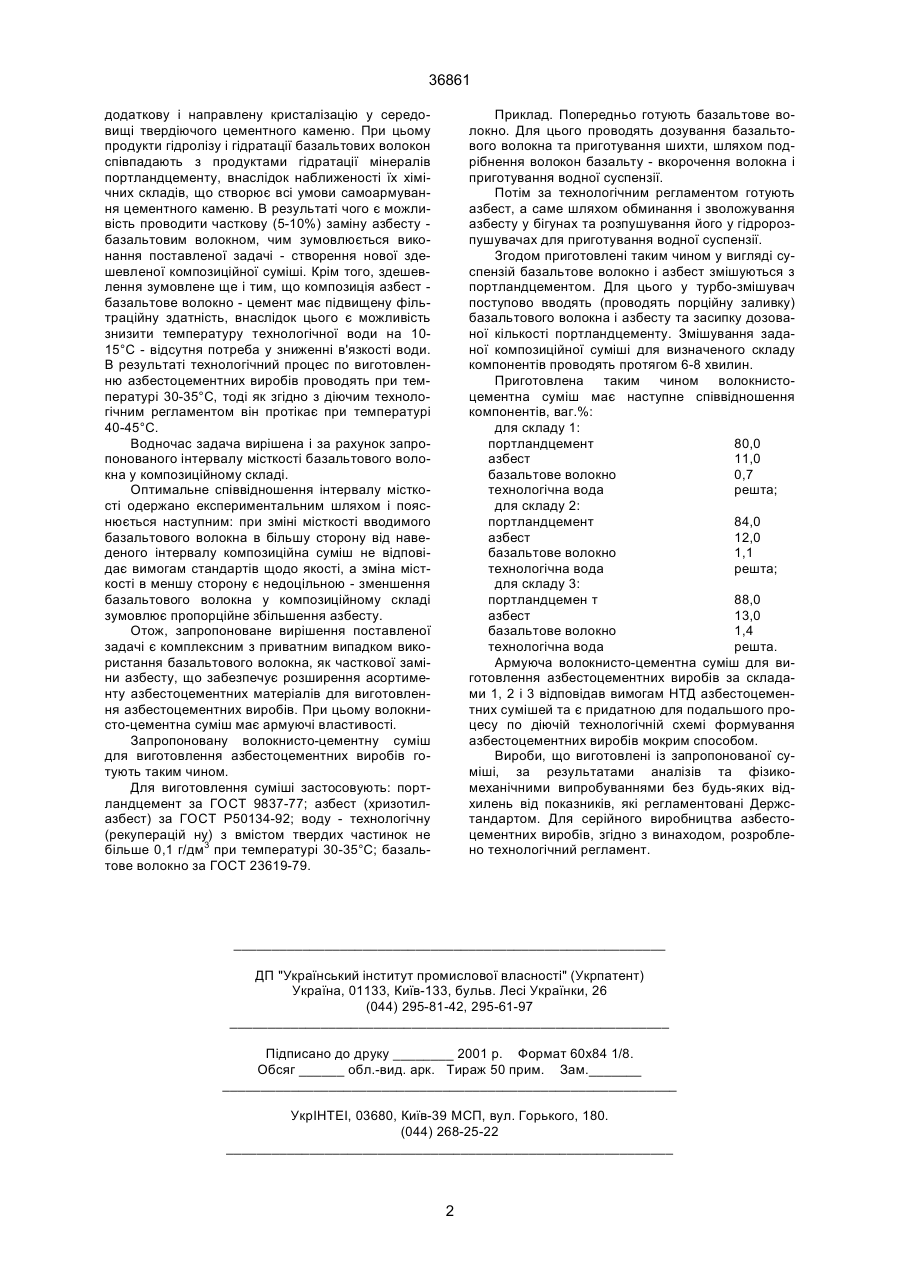

Армуюча волокнисто-цементна суміш для виготовлення азбестоцементних виробів, що містить портландцемент, азбест і воду, яка відрізняється тим, що вона додатково містить базальтове волокно при наступному співвідношенні компонентів, ваг.%: портландцемент 80,0-88,0 азбест 11,0-13,0 базальтове волокно 0,7-1,4 технологічна вода решта. (19) (21) 2000020886 (22) 17.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Круць Микола Федорович, Заяць Богдан Йосипович, Горпинко Олександр Федорович, Вакула Ярослав Олексійович, Лютий Василь Іванович (73) Круць Микола Федорович, Заяць Богдан Йосипович, Горпинко Олександр Федорович, Вакула Ярослав Олексійович, Лютий Василь Іванович 36861 додаткову і направлену кристалізацію у середовищі твердіючого цементного каменю. При цьому продукти гідролізу і гідратації базальтових волокон співпадають з продуктами гідратації мінералів портландцементу, внаслідок наближеності їх хімічних складів, що створює всі умови самоармування цементного каменю. В результаті чого є можливість проводити часткову (5-10%) заміну азбесту базальтовим волокном, чим зумовлюється виконання поставленої задачі - створення нової здешевленої композиційної суміші. Крім того, здешевлення зумовлене ще і тим, що композиція азбест базальтове волокно - цемент має підвищену фільтраційну здатність, внаслідок цього є можливість знизити температуру технологічної води на 1015°С - відсутня потреба у зниженні в'язкості води. В результаті технологічний процес по виготовленню азбестоцементних виробів проводять при температурі 30-35°С, тоді як згідно з діючим технологічним регламентом він протікає при температурі 40-45°С. Водночас задача вирішена і за рахунок запропонованого інтервалу місткості базальтового волокна у композиційному складі. Оптимальне співвідношення інтервалу місткості одержано експериментальним шляхом і пояснюється наступним: при зміні місткості вводимого базальтового волокна в більшу сторону від наведеного інтервалу композиційна суміш не відповідає вимогам стандартів щодо якості, а зміна місткості в меншу сторону є недоцільною - зменшення базальтового волокна у композиційному складі зумовлює пропорційне збільшення азбесту. Отож, запропоноване вирішення поставленої задачі є комплексним з приватним випадком використання базальтового волокна, як часткової заміни азбесту, що забезпечує розширення асортименту азбестоцементних матеріалів для виготовлення азбестоцементних виробів. При цьому волокнисто-цементна суміш має армуючі властивості. Запропоновану волокнисто-цементну суміш для виготовлення азбестоцементних виробів готують таким чином. Для виготовлення суміші застосовують: портландцемент за ГОСТ 9837-77; азбест (хризотилазбест) за ГОСТ Р50134-92; воду - технологічну (рекуперацій ну) з вмістом твердих частинок не більше 0,1 г/дм3 при температурі 30-35°С; базальтове волокно за ГОСТ 23619-79. Приклад. Попередньо готують базальтове волокно. Для цього проводять дозування базальтового волокна та приготування шихти, шляхом подрібнення волокон базальту - вкорочення волокна і приготування водної суспензії. Потім за технологічним регламентом готують азбест, а саме шляхом обминання і зволожування азбесту у бігунах та розпушування його у гідророзпушувачах для приготування водної суспензії. Згодом приготовлені таким чином у вигляді суспензій базальтове волокно і азбест змішуються з портландцементом. Для цього у турбо-змішувач поступово вводять (проводять порційну заливку) базальтового волокна і азбесту та засипку дозованої кількості портландцементу. Змішування заданої композиційної суміші для визначеного складу компонентів проводять протягом 6-8 хвилин. Приготовлена таким чином волокнистоцементна суміш має наступне співвідношення компонентів, ваг.%: для складу 1: портландцемент 80,0 азбест 11,0 базальтове волокно 0,7 технологічна вода решта; для складу 2: портландцемент 84,0 азбест 12,0 базальтове волокно 1,1 технологічна вода решта; для складу 3: портландцемен т 88,0 азбест 13,0 базальтове волокно 1,4 технологічна вода решта. Армуюча волокнисто-цементна суміш для виготовлення азбестоцементних виробів за складами 1, 2 і 3 відповідав вимогам НТД азбестоцементних сумішей та є придатною для подальшого процесу по діючій технологічній схемі формування азбестоцементних виробів мокрим способом. Вироби, що виготовлені із запропонованої суміші, за результатами аналізів та фізикомеханічними випробуваннями без будь-яких відхилень від показників, які регламентовані Держстандартом. Для серійного виробництва азбестоцементних виробів, згідно з винаходом, розроблено технологічний регламент. _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
