Окуляри протиосліплюючі

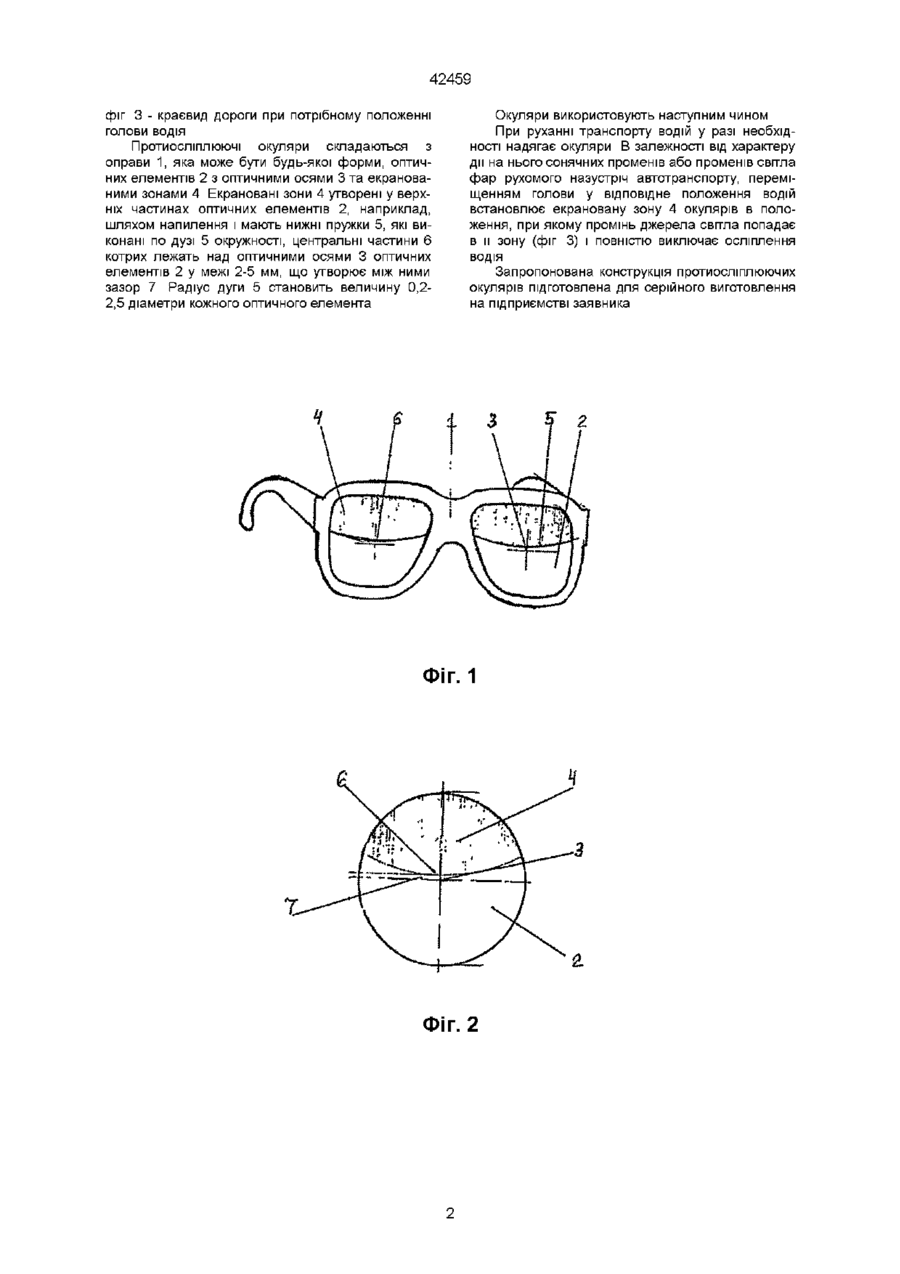

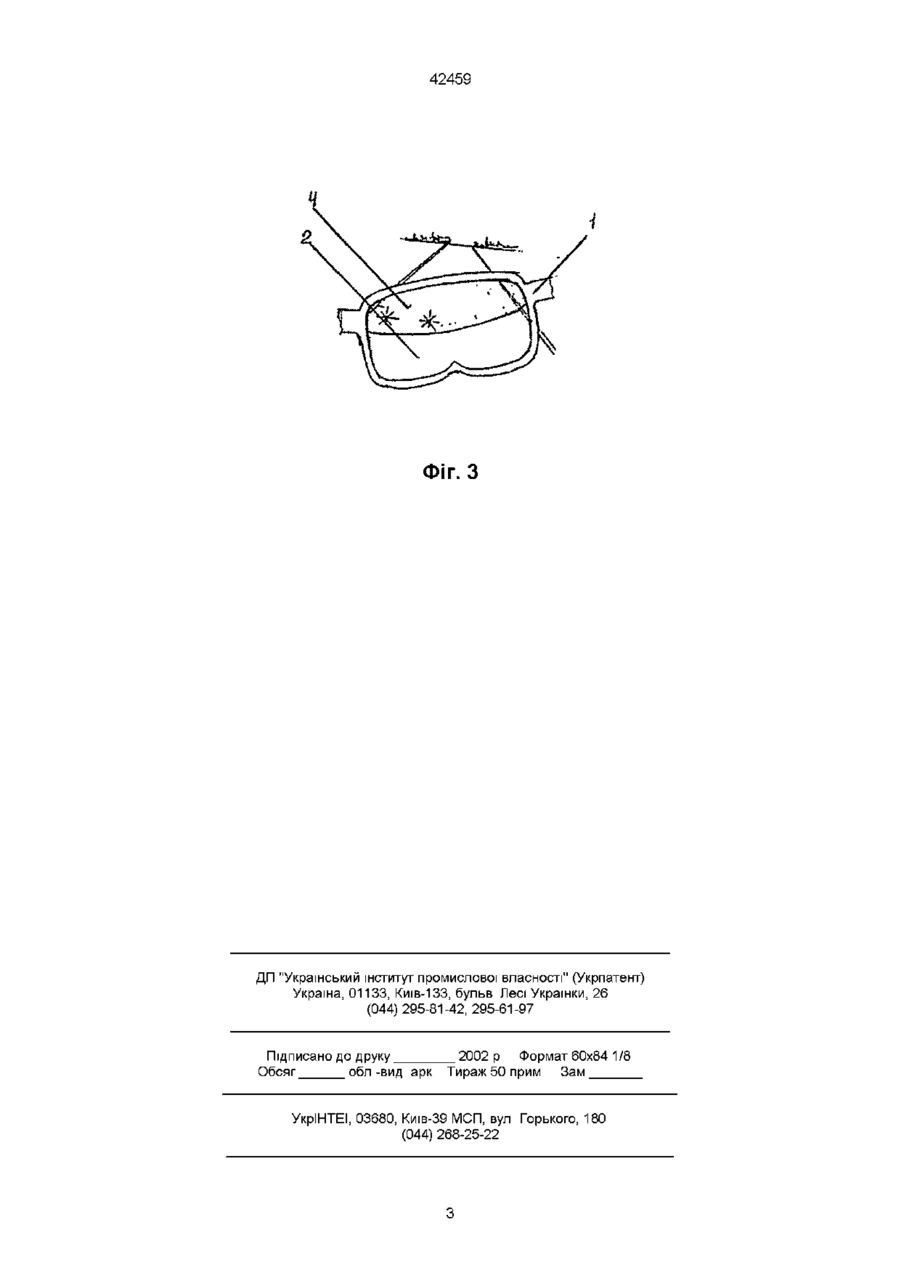

Окуляри протиосліплюючі, які містять оправу та оптичні елементи з екранованими зонами, нижні пружки котрих направлені вбік оптичних осей оптичних елементів, які відрізняються тим, що нижні пружки екранованих зон оптичних елементів виконані по дузі окружності, центральні частини яких лежать над оптичною віссю оптичних елементів в межі 2-5 мм, а радіус дуги окружності становить величину 0,2-2,5 діаметра кожного оптичного елемента Винахід відноситься до оптики, а більш конкретно - до окулярів, призначених для захисту очей людини від осліплюючого освітлення фарами зустрічного рухомого транспорту в темний час доби, а також для захисту від сонячного випромінювання На сучасному етапі розвитку оптики, набувають широкого використання окуляри для захисту очей людини від сильно діючих джерел освітлення, скло яких виготовлене з димчастого, блакитносірого або зеленувато-сірого кольору (див Популярная медицинская энциклопедия Изд 7-е, стереотипное - Москва Советская энциклопедия, 1969 -С 568-570) Недоліком відомого технічного рішення є те, що воно практично непридатне для запобігання осліпленню водія автотранспорту в темний час доби Найближчим аналогом за технічною суттю та досягнутому результату є конструкція протиосліплюючих окулярів, які мають оправу з оптичними елементами, і виконаними на їх верхній частині екранованими зонами Для збільшення ефективності окулярів екрановані зони оптичних елементів обмежені знизу ламаним пружком з перехідною ділянкою, виконаною під кутом 130-150° відносно горизонту і зміщеною вліво відносно вертикалі на 3-4 мм, яка проходить через оптичну вісь, а співвідношення довжини розділених перехідною ділянкою лівої та правої частин екранованих зон від горизонталі складає 2,6-3,4 (див а с СРСР № 1802705, A61F9/02, 1992) ній ВІДПОВІДНОСТІ з МІЖЗІНИЧНОЮ відстанню пацієнта, яка вимірюється за відстанню між ВІДПОВІДНИМИ Недоліком винаходу, обраного за прототип, є конструктивна складність, яка в свою чергу викликає складність технології виготовлення виробу При виготовленні відомих окулярів їх необхідно підбирати індивідуально для кожної людини в точ крайніми точками ламаної лінії, що окреслює екрановану зону Внаслідок наявності ламаної лінії окреслення екранованої зони з різною відстанню перехідної зони від вертикалі, необхідно виготовляти екрануюче покриття окремо на правому і лівому оптичному елементі, тобто мати для цього ВІДПОВІДНО ліве і праве оснащення для вакуумного верстату Окрім того така конструкція екрануючого покриття породжує незручності при комплектації пари елементів для виготовлення конкретних окулярів, наприклад, коли в них різні діоптри Завданням запропонованого винаходу є створення протиосліплюючих окулярів більш простої конструкції, яка дозволяє знизити складність технологічного процесу, що в цілому підвищує ефективність виробництва Поставлене винаходом завдання досягається тим, що в окулярах протиосліплюючих, які містять оправу і оптичні елементи з екранованими зонами, нижні пружки котрих направлені в бік оптичних осей оптичних елементів нижні пружки екранованих зон оптичних елементів виконані по дузі окружності, центральні частини яких лежать над оптичною віссю оптичних елементів в межі 2-5 мм, а радіус дуги окружності становить величину 0,22,5 діаметри кожного оптичного елемента Сполучення ознак, які містяться в об'ємі домагань формули винаходу, дозволяють одержати новий, раніше невідомий технічний результат, який полягає в простоті конструкції та технологічного процесу, що в цілому підвищує ефективність виробництва Винахід пояснюється описом і кресленням, де зображено фіг 1 - загальний вигляд окулярів, фіг 2 - загальний вигляд оптичного елемента, ю 42459 фіг 3 - краєвид дороги при потрібному положенні ГОЛОВИ ВОДІЯ Протиосліплюючі окуляри складаються з оправи 1, яка може бути будь-якої форми, оптичних елементів 2 з оптичними осями 3 та екранованими зонами 4 Екрановані зони 4 утворені у верхніх частинах оптичних елементів 2, наприклад, шляхом напилення і мають нижні пружки 5, які виконані по дузі 5 окружності, центральні частини 6 котрих лежать над оптичними осями 3 оптичних елементів 2 у межі 2-5 мм, що утворює між ними зазор 7 Радіус дуги 5 становить величину 0,22,5 діаметри кожного оптичного елемента Окуляри використовують наступним чином При руханні транспорту водій у разі необхідності надягає окуляри В залежності від характеру дії на нього сонячних променів або променів світла фар рухомого назустріч автотранспорту, переміщенням голови у відповідне положення водій встановлює екрановану зону 4 окулярів в положення, при якому промінь джерела світла попадає в и зону (фіг 3) і повністю виключає осліплення водія Запропонована конструкція протиосліплюючих окулярів підготовлена для серійного виготовлення на підприємстві заявника ФІГ. 1 Фіг. 2 42459 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
