Перфораційні окуляри

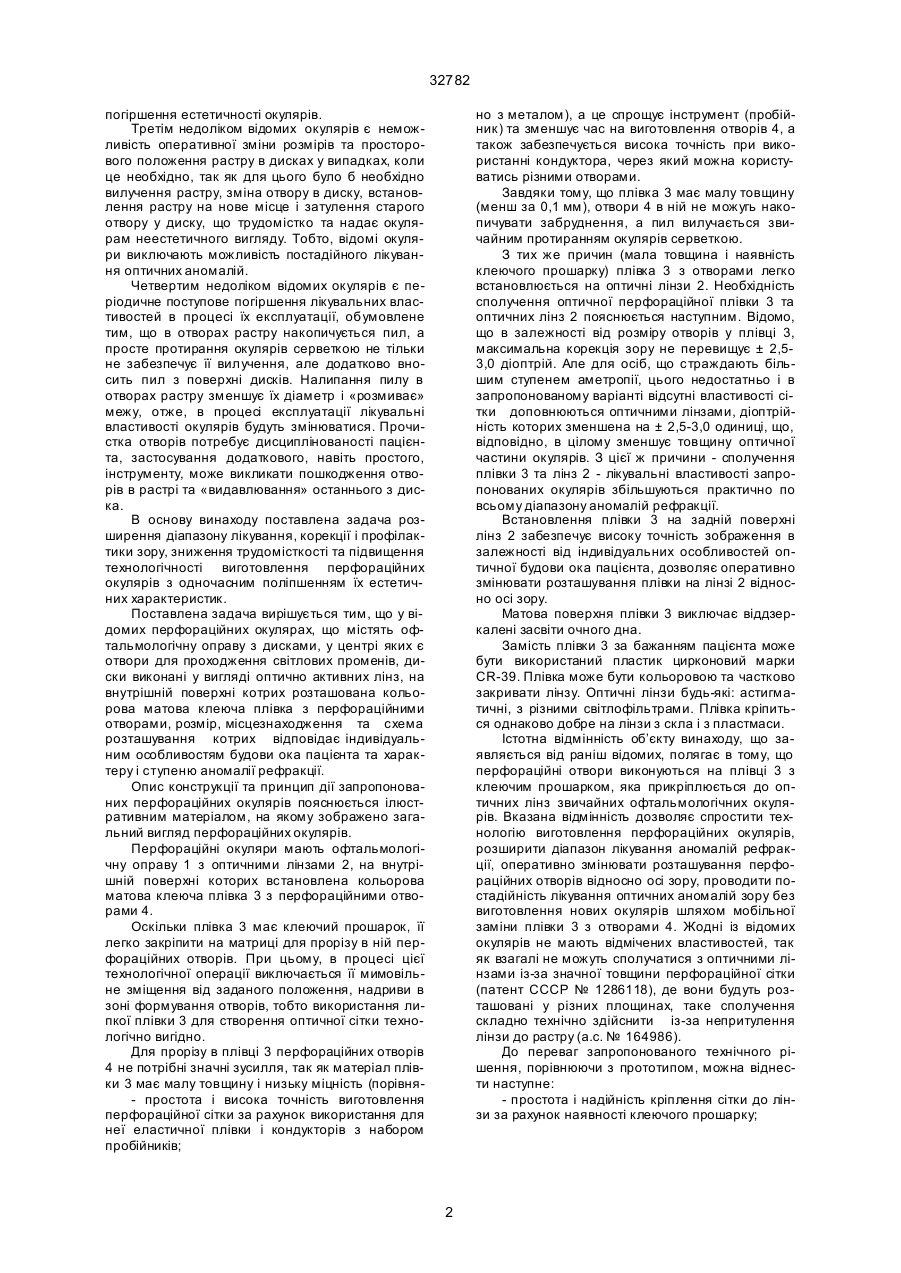

Перфораційні окуляри, що містять офтальмологічну оправу з дисками, у центрі яких є отвори 32782 погіршення естетичності окулярів. Третім недоліком відомих окулярів є неможливість оперативної зміни розмірів та просторового положення растру в дисках у випадках, коли це необхідно, так як для цього було б необхідно вилучення растру, зміна отвору в диску, встановлення растру на нове місце і затулення старого отвору у диску, що трудомістко та надає окулярам неестетичного вигляду. Тобто, відомі окуляри виключають можливість постадійного лікування оптичних аномалій. Четвертим недоліком відомих окулярів є періодичне поступове погіршення лікувальних властивостей в процесі їх експлуатації, обумовлене тим, що в отворах растру накопичується пил, а просте протирання окулярів серветкою не тільки не забезпечує її вилучення, але додатково вносить пил з поверхні дисків. Налипання пилу в отворах растру зменшує їх діаметр і «розмиває» межу, отже, в процесі експлуатації лікувальні властивості окулярів будуть змінюватися. Прочистка отворів потребує дисциплінованості пацієнта, застосування додаткового, навіть простого, інструменту, може викликати пошкодження отворів в растрі та «видавлювання» останнього з диска. В основу винаходу поставлена задача розширення діапазону лікування, корекції і профілактики зору, зниження трудомісткості та підвищення технологічності виготовлення перфораційних окулярів з одночасним поліпшенням їх естетичних характеристик. Поставлена задача вирішується тим, що у відомих перфораційних окулярах, що містять офтальмологічну оправу з дисками, у центрі яких є отвори для проходження світлових променів, диски виконані у вигляді оптично активних лінз, на внутрішній поверхні котрих розташована кольорова матова клеюча плівка з перфораційними отворами, розмір, місцезнаходження та схема розташування котрих відповідає індивідуальним особливостям будови ока пацієнта та характеру і ступеню аномалії рефракції. Опис конструкції та принцип дії запропонованих перфораційних окулярів пояснюється ілюстративним матеріалом, на якому зображено загальний вигляд перфораційних окулярів. Перфораційні окуляри мають офтальмологічну оправу 1 з оптичними лінзами 2, на внутрішній поверхні которих встановлена кольорова матова клеюча плівка 3 з перфораційними отворами 4. Оскільки плівка 3 має клеючий прошарок, її легко закріпити на матриці для прорізу в ній перфораційних отворів. При цьому, в процесі цієї технологічної операції виключається її мимовільне зміщення від заданого положення, надриви в зоні формування отворів, тобто використання липкої плівки 3 для створення оптичної сітки технологічно вигідно. Для прорізу в плівці 3 перфораційних отворів 4 не потрібні значні зусилля, так як матеріал плівки 3 має малу товщину і низьку міцність (порівня- простота і висока точність виготовлення перфораційної сітки за рахунок використання для неї еластичної плівки і кондукторів з набором пробійників; но з металом), а це спрощує інструмент (пробійник) та зменшує час на виготовлення отворів 4, а також забезпечується висока точність при використанні кондуктора, через який можна користуватись різними отворами. Завдяки тому, що плівка 3 має малу товщину (менш за 0,1 мм), отвори 4 в ній не можугь накопичувати забруднення, а пил вилучається звичайним протиранням окулярів серветкою. З тих же причин (мала товщина і наявність клеючого прошарку) плівка 3 з отворами легко встановлюється на оптичні лінзи 2. Необхідність сполучення оптичної перфораційної плівки 3 та оптичних лінз 2 пояснюється наступним. Відомо, що в залежності від розміру отворів у плівці 3, максимальна корекція зору не перевищує ± 2,53,0 діоптрій. Але для осіб, що страждають більшим ступенем аметропії, цього недостатньо і в запропонованому варіанті відсутні властивості сітки доповнюються оптичними лінзами, діоптрійність которих зменшена на ± 2,5-3,0 одиниці, що, відповідно, в цілому зменшує товщину оптичної частини окулярів. З цієї ж причини - сполучення плівки 3 та лінз 2 - лікувальні властивості запропонованих окулярів збільшуються практично по всьому діапазону аномалій рефракції. Встановлення плівки 3 на задній поверхні лінз 2 забезпечує високу точність зображення в залежності від індивідуальних особливостей оптичної будови ока пацієнта, дозволяє оперативно змінювати розташування плівки на лінзі 2 відносно осі зору. Матова поверхня плівки 3 виключає віддзеркалені засвіти очного дна. Замість плівки 3 за бажанням пацієнта може бути використаний пластик цирконовий марки СR-39. Плівка може бути кольоровою та частково закривати лінзу. Оптичні лінзи будь-які: астигматичні, з різними світлофільтрами. Плівка кріпиться однаково добре на лінзи з скла і з пластмаси. Істотна відмінність об’єкту винаходу, що заявляється від раніш відомих, полягає в тому, що перфораційні отвори виконуються на плівці 3 з клеючим прошарком, яка прикріплюється до оптичних лінз звичайних офтальмологічних окулярів. Вказана відмінність дозволяє спростити технологію виготовлення перфораційних окулярів, розширити діапазон лікування аномалій рефракції, оперативно змінювати розташування перфораційних отворів відносно осі зору, проводити постадійність лікування оптичних аномалій зору без виготовлення нових окулярів шляхом мобільної заміни плівки 3 з отворами 4. Жодні із відомих окулярів не мають відмічених властивостей, так як взагалі не можуть сполучатися з оптичними лінзами із-за значної товщини перфораційної сітки (патент СССР № 1286118), де вони будуть розташовані у різних площинах, таке сполучення складно технічно здійснити із-за непритулення лінзи до растру (а.с. № 164986). До переваг запропонованого технічного рішення, порівнюючи з прототипом, можна віднести наступне: - простота і надійність кріплення сітки до лінзи за рахунок наявності клеючого прошарку; 2 32782 - можливість оперативної зміни місцезнаходження перфорації відносно осі зору шляхом зміщення плівки на лінзі на потрібне місце; - виключення попадання віддзеркалених засвітів на очі за рахунок того, що плівка має матову, не віддзеркалюючу поверхню; - можливість надання естетичності окулярам за бажанням пацієнта за рахунок використання плівки будь-якої кольорової гами; - зручність догляду за окулярами, так як отвори в плівці не забруднюються із-за її незначної товщини; . - можливість додаткової лікувальної дії на очі пацієнта за рахунок застосування плівки "спокійних" або "збуджуючи х" кольорів. Економічний ефект від використання винаходу отримують за рахунок зниження витрат на виготовлення та закріплення перфораційної сітки, зниження її вартості та вирізування сітки під будьяку оправу, а також за рахунок використання одних і тих же окулярів при постадійному лікуванні аномалій рефракції ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
