Вібраційний насос

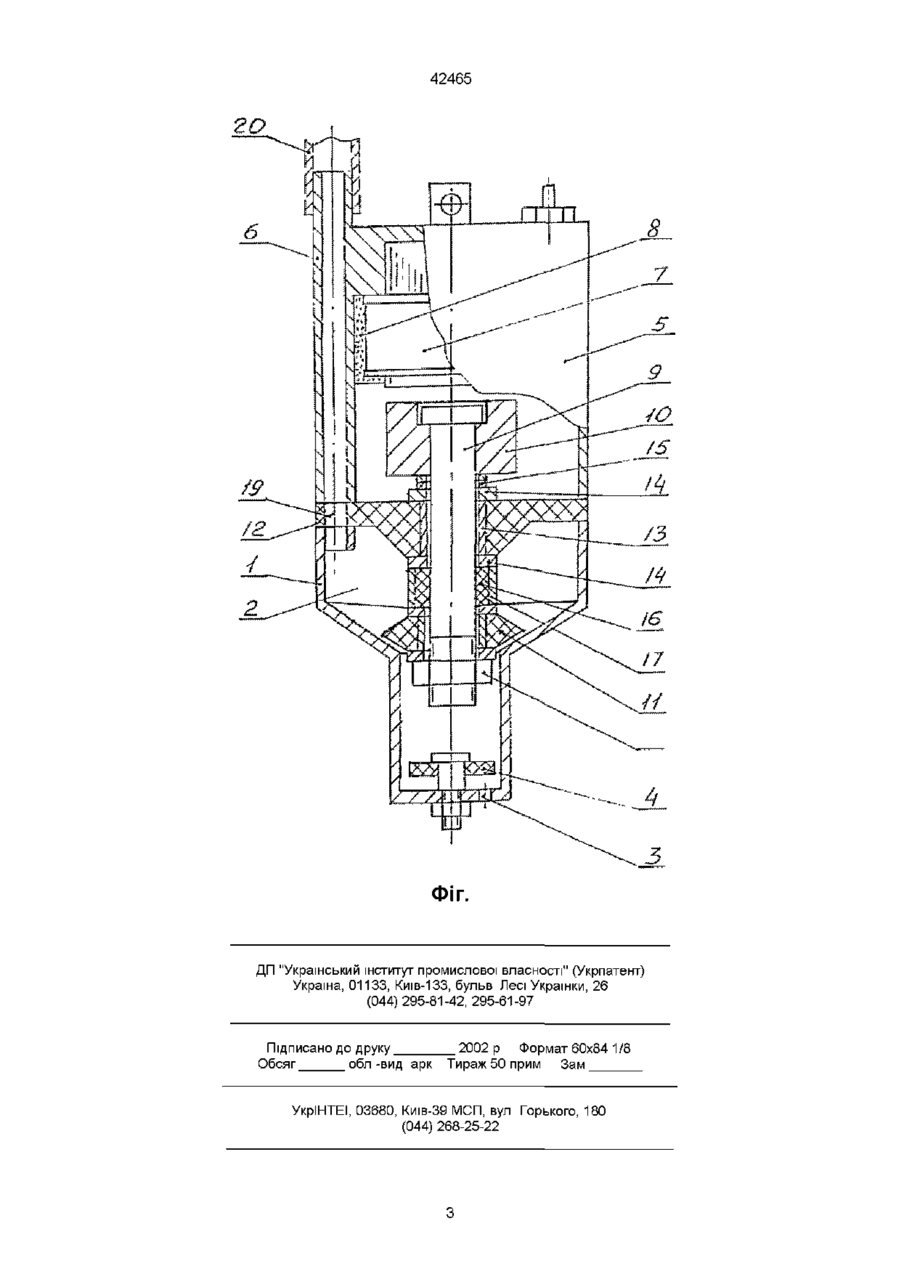

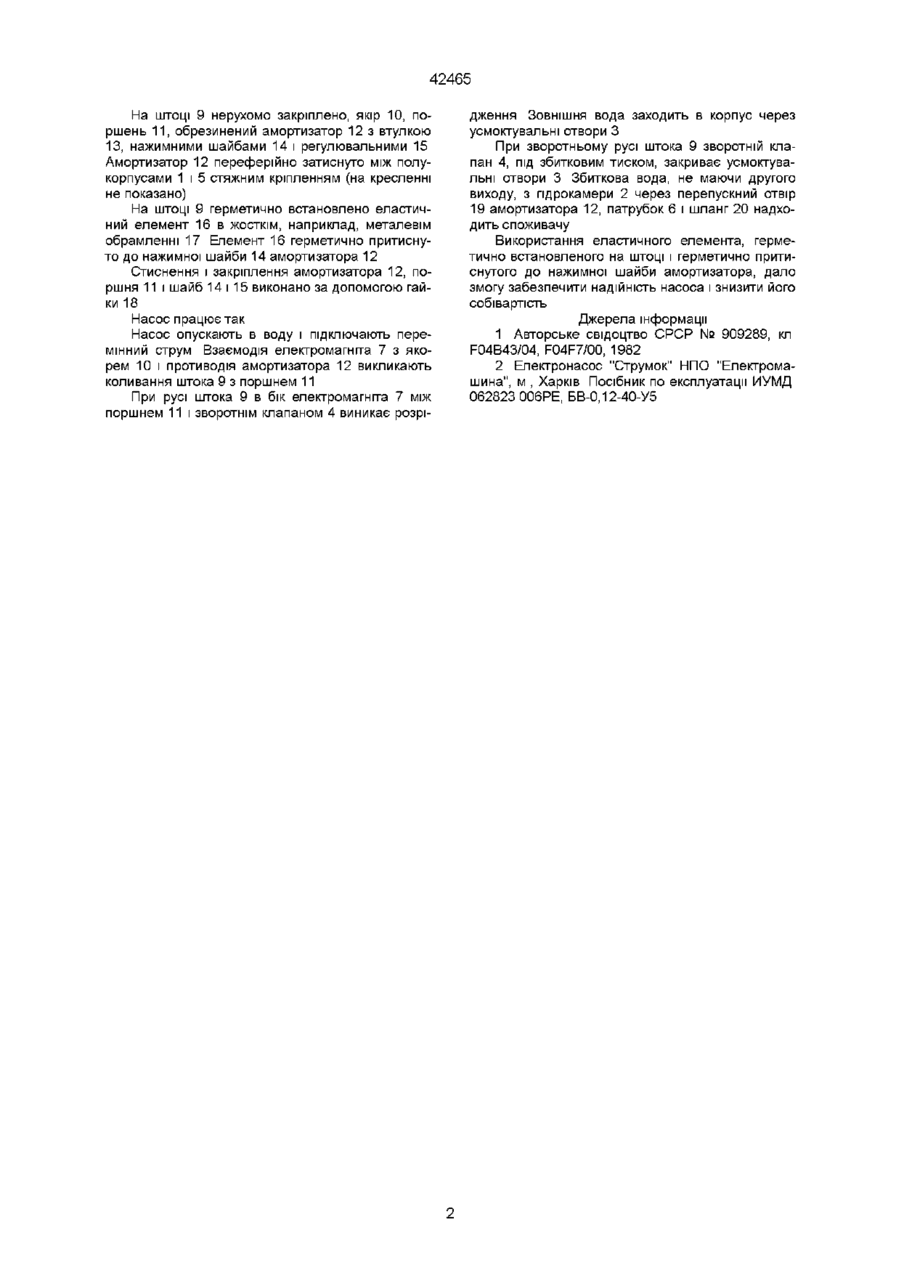

Вібраційний насос, що включає шток, на якому герметично встановлено еластичний елемент, а також погумований амортизатор з натискними шайбами, який відрізняється тим, що еластичний елемент герметично притиснуто до натискної шайби амортизатора Винахід відноситься до машинобудування, зокрема, насосо-будування, і може бути застосованим для підняття і перекачки води з колодязів та свердловин Відомо вібраційний насос [1] Відомо також вібраційний насос "Струмок" [2], прийнятий за прототип ВІДОМІ насоси включають полукорпус з електромагнітом, полукорпус з гідрокамерою і ступінчатий шток, з напресованим якорем і обрезиненим амортизатором, з герметично встановленою втулкою, яка обмежує стиснення амортизатора Перефєрійно амортизатор стиснуто між полукорпусами стяжним кріпленням Для забезпечення конструктивного взаєморозташування електромагніт-якір, на штоці, між якорем і амортизатором встановлені регулювальні шайби Зазори (щілини) МІХ ШТОКОМ І втулкою амортизатора, а також між штоком і кріпильними деталями, з допомогою яких амортизатор встановлено на штоці, є каналами, через які можливо проникнення води з гідрокамери до електромагніту Для запобігання цього, на амортизатор, торцем установлена металева муфта, на протилежнім торці котрої встановлена герметично діафрагма, притиснута до муфти упором, який взаємодіє з полукорпусом з гідрокамерою Таке улаштування герметизації гідрокамери має ряд серйозних недоліків По-перше, герметизація здійснюється одночасно по трьох поверховостях сполучення - амортизатор-муфта, муфта-діафрагма, діафрагма-шток з участю упора і полукорпуса Така герметизація можлива лише при достатньо точному виготовленні вказаних деталей По-друге, під час роботи діафрагма зазнає знакоперемінні навантаження Шток розбиває цен тральний отвір діафрагми і вона не забезпечує герметизацію Таким чином, основними, недоліками відомих насосів є ненадійність герметизації, складність її здійснення і дорогокоштовність В основу винаходу поставлено задачу створення вібраційного насоса в якому, шляхом конструктивних змін, забезпечити надійну герметизацію, ДОВГОВІЧНІСТЬ роботи насоса з одночасним зниженням собівартості Поставлена задача вирішується тим, що в вібраційному насосі, що включає шток, на якому герметично встановлено еластичний елемент, а також обрезинений амортизатор з нажимними шайбами, ВІДПОВІДНО винаходу, еластичний елемент герметично притиснуто до нажимної шайби амортизатора Завдяки тому, що еластичний елемент герметично притиснуто до нажимної шайби амортизатора, перекрито канал, з'єднуючий гідрокамеру і електромагніт, через щілини між нажимними шайбами, втулкою амортизатора і штоком Крім того, еластичний елемент встановлено на штоці нерухомо і не зазнає ніяких навантажень, крім стиснення, і тому є довговічним Він може бути в обрамленні і без нього Вилучені з конструкції насоса три дорогокоштовні деталі - муфта, діафрагма і упор Таким чином, дана конструкція вилучає недоліки прототипу - ненадійність герметизації, складність, її здійснення і дорогокоштовність Сутність технічного рішення ілюструється кресленням (фіг), на якому показано вертикальний розріз вібраційного насоса Насос включає полукорпус 1 з гідрокамерою 2 з усмоктувальними отворами 3 і зворотнім клапаном 4, полукорпус 5 з випускним патрубком 6, електромагнітом 7 і компаундом 8 ю (О 42465 На штоці 9 нерухомо закріплено, якір 10, поршень 11, обрезинений амортизатор 12 з втулкою 13, нажимними шайбами 14 і регулювальними 15 Амортизатор 12 переферіино затиснуто між полукорпусами 1 і 5 стяжним кріпленням (на кресленні не показано) На штоці 9 герметично встановлено еластичний елемент 16 в жосткім, наприклад, металевім обрамленні 17 Елемент 16 герметично притиснуто до нажимної шайби 14 амортизатора 12 Стиснення і закріплення амортизатора 12, поршня 11 і шайб 14 і 15 виконано за допомогою гайки 18 Насос працює так Насос опускають в воду і підключають перемінний струм Взаємодія електромагніта 7 з якорем 10 і противодія амортизатора 12 викликають коливання штока 9 з поршнем 11 При русі штока 9 в бік електромагніта 7 між поршнем 11 і зворотнім клапаном 4 виникає розрі дження Зовнішня вода заходить в корпус через усмоктувальні отвори З При зворотньому русі штока 9 зворотній клапан 4, під збитковим тиском, закриває усмоктувальні отвори 3 Збиткова вода, не маючи другого виходу, з гідрокамери 2 через перепускний отвір 19 амортизатора 12, патрубок 6 і шланг 20 надходить споживачу Використання еластичного елемента, герметично встановленого на штоці і герметично притиснутого до нажимної шайби амортизатора, дало змогу забезпечити надійність насоса і знизити його собівартість Джерела інформації 1 Авторське свідоцтво СРСР № 909289, кп F04B43/04, F04F7/00, 1982 2 Електронасос "Струмок" НПО "Електромашина", м , Харків Посібник по експлуатації ИУМД 062823 006РЕ, БВ-0,12-40-У5 42465 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
