Вібраційний насос

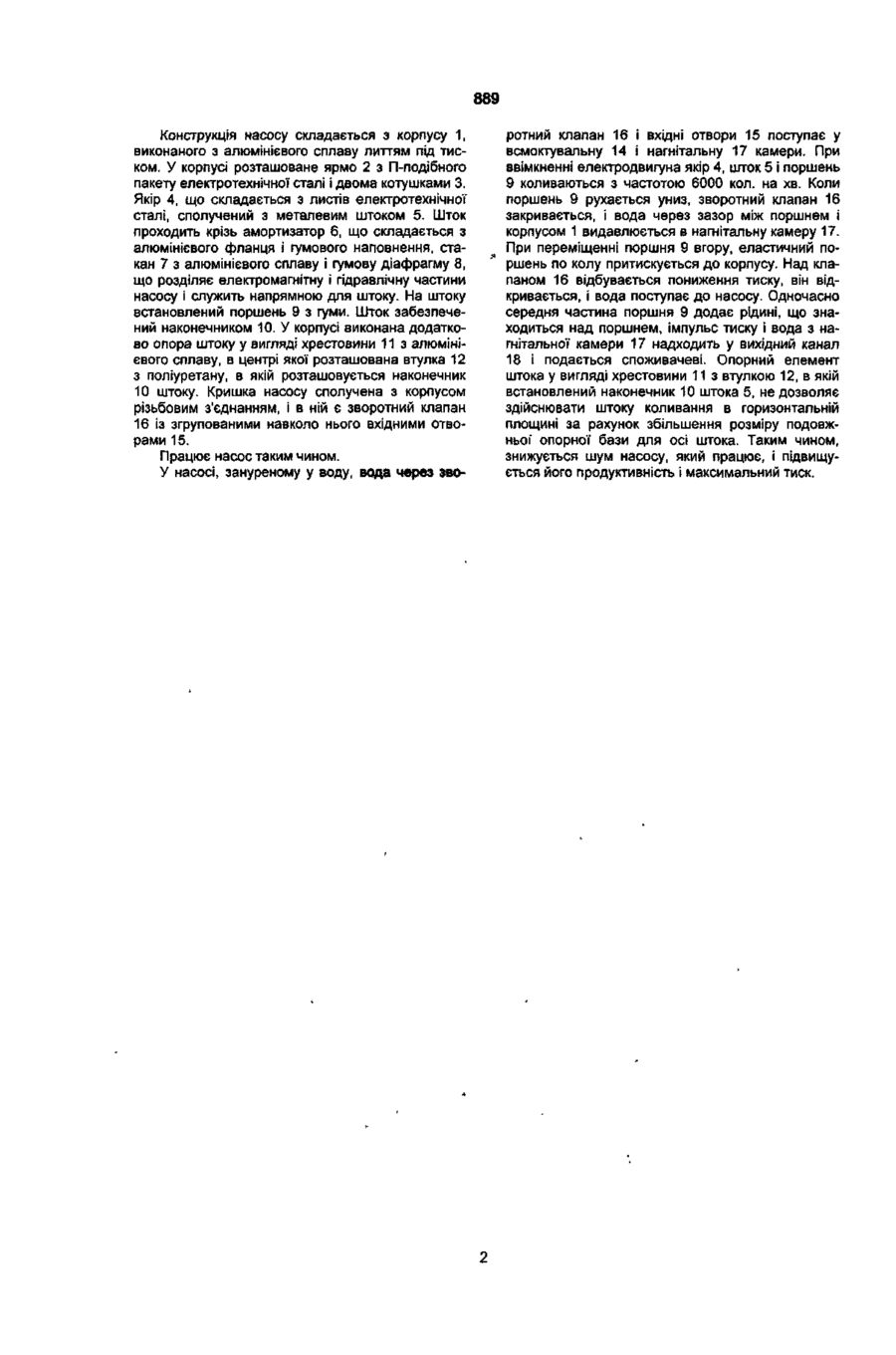

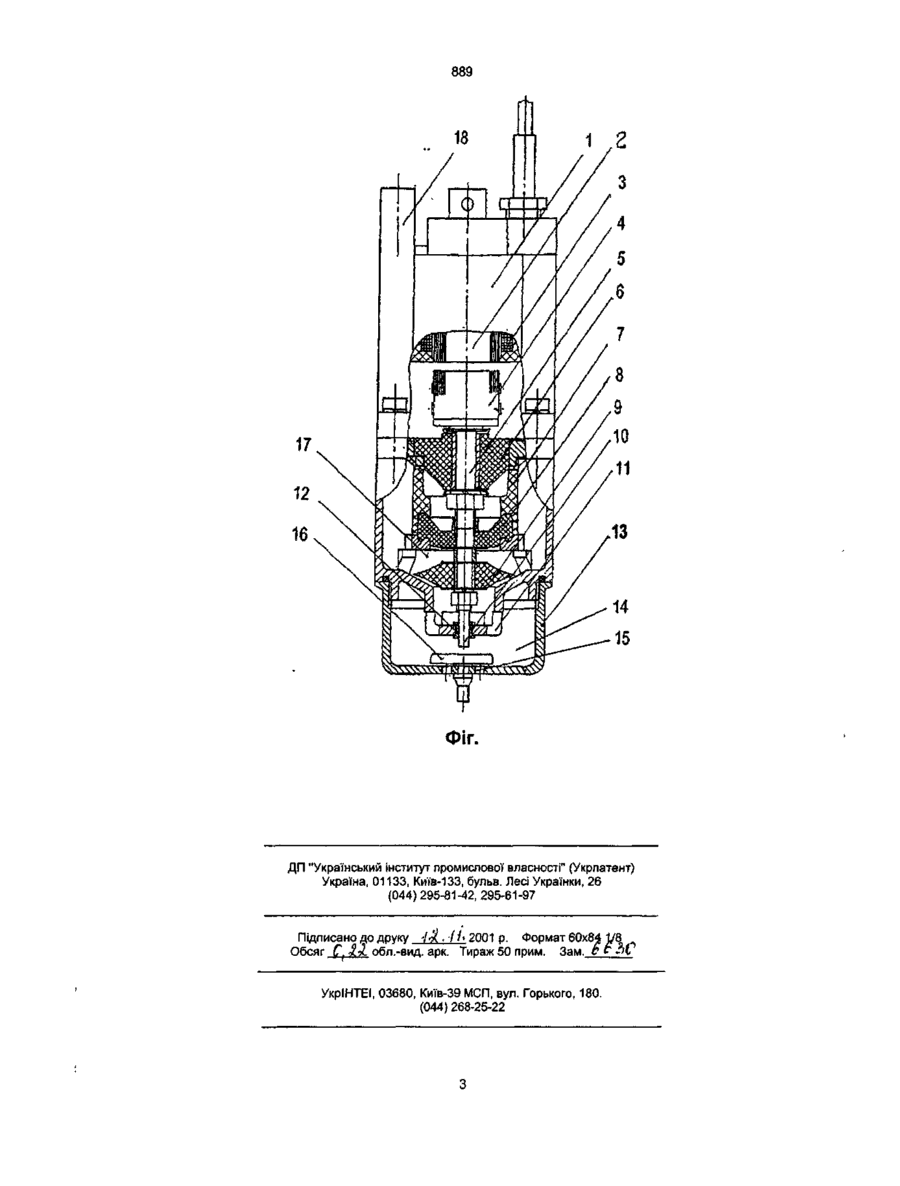

1. Вібраційний насос, що містить корпус із вихідним каналом і електромагнітним двигуном, з якорем якого зв'язані шток, амортизатор, стакан, діафрагма і поршень, і кришку з вхідними отворами і зворотним клапаном, який відрізняється тим, що додатково забезпечений опорним елементом штока, встановленим в корпусі або кришці і зв'язаним із штоком таким чином, що додає штоку можливість руху тільки в осьовому напрямі. 2. Насос за п. 1, який відрізняється тим, що опорний елемент штока виконаний у вигляді хрестовини, встановленої у корпусі співвісно штоку, в центрі якої розташована втулка, а шток забезпечений наконечником, розташованим у втулці. Корисна модель, що пропонується, відноситься до насособудування, зокрема, до конструкцій насосів, що використовують інерцію середовища, що перекачується, і може знайти застосування в конструкціях побутових вібраційних насосів, що використовуються для підйому води з свердловин та колодязів. Відомий вібраційний насос з нижнім всмоктуванням (див.: В.М.Ісаковський. інерційні насоси. М., 1973. - С 144). Насос містить корпус і кришку. У корпусі розміщений електромагнітний привод, з якорем якого зв'язані амортизатор, стакан, діафрагма і поршень. Поршень розділяє всмоктувальну і нагнітальну камери. Кришка містить вхідні отвори із зворотним клапаном. Нагнітальна камера має вихідний канал. При включенні привода якір спільно із штоком і поршнем здійснює зворотнопоступальні рухи у вертикальній площині. При переміщенні поршня униз зворотний клапан відкривається і вода через вхідні отвори поступає у всмоктувальну камеру, а при переміщенні поршня вгору, вода з нагнітальної камери поступає у вихідний канал і далі споживачеві. Однак у зв'язку з турбулентністю потоку рідини, несиметричності вхідних і вихідних отворів, поганої симетрії штока при складанні насоса, поршень і шток здійснюють коливання в горизонтальній площині, збільшуючи шум роботи насоса і знижуючи його к.к.д. Задача, що вирішується корисною моделлю, полягає в зниженні шуму працюючого насоса і, відповідно, в підвищенні к.к.д насоса. Суть корисної моделі полягає в тому, що вібраційний насос, що містить корпус з вихідним каналом та електромагнітним двигуном, з якорем якого пов'язані шток, амортизатор, стакан, діафра гма і поршень, а також і кришку з зворотним клапаном і вхідними отворами, обладнаний додатково опорним елементом штоку, встановленим в корпусі або кришці і пов'язаний зі штоком таким чином, що додає штоку можливість руху тільки в осьовому напрямі. При цьому, опорний елемент штоку виконаний у вигляді хрестовини, встановленої в корпусі співвісно штоку, в центрі якої розташована втулка, а шток забезпечений наконечником, розташованим у вказаній втулці. Доповнення конструкції насосу опорним елементом штока, встановленим в корпусі або кришці і зв'язаним зі штоком таким чином, що додає штоку можливість руху тільки в осьовому напрямі, збільшує розмір поздовжньої опорної бази для осі штоку, що не дозволяє штоку і поршню здійснювати коливання в горизонтальній площині. Опорний елемент штока виконаний у вигляді хрестовини, встановленої в корпусі співвісно штоку, в центрі якої розташована втулка, а шток забезпечений наконечником, що розташовується у вказаній втулці. Таким чином, знижуються непродуктивні втрати енергії, зменшується шум насосу при роботі і збільшується його к.к.д, продуктивність насосу і його максимальний тиск. Корисна модель ілюструється кресленням, на якому зображений насос в осьовому розрізі. Насос містить корпус 1, в якому розташований електромагнітний двигун з ярмом 2, котушками 3 і якорем 4. З якорем пов'язаний шток 5, амортизатор 6, стакан 7, діафрагма 8, поршень 9, наконечник штока 10, хрестовина 11 і втулка 12. Кришка 13, утворює всмоктувальну камеру 14 з вхідними отворами 15 і зворотним клапаном 16. Насос містить нагнітальну камеру 17 і вихідний канал 18. 00 00 д> 889 Конструкція насосу складається з корпусу 1, виконаного з алюмінієвого сплаву литтям під тиском. У корпусі розташоване ярмо 2 з П-подібного пакету електротехнічної сталі і двома котушками 3. Якір 4, що складається з листів електротехнічної сталі, сполучений з металевим штоком 5. Шток проходить крізь амортизатор 6, що складається з алюмінієвого фланця і гумового наповнення, стакан 7 з алюмінієвого сплаву і гумову діафрагму 8, що розділяє електромагнітну і гідравлічну частини насосу і служить напрямною для штоку. На штоку встановлений поршень 9 з гуми. Шток забезпечений наконечником 10. У корпусі виконана додатково опора штоку у вигляді хрестовини 11 з алюмінієвого сплаву, в центрі якої розташована втулка 12 з поліуретану, в якій розташовується наконечник 10 штоку. Кришка насосу сполучена з корпусом різьбовим з'єднанням, і в ній є зворотний клапан 16 із згрупованими навколо нього вхідними отворами 15. Працює насос таким чином. У насосі, зануреному у воду, вода через зво ротний клапан 16 і вхідні отвори 15 поступає у всмоктувальну 14 і нагнітальну 17 камери. При ввімкненні електродвигуна якір 4, шток 5 і поршень 9 коливаються з частотою 6000 кол. на хв. Коли поршень 9 рухається униз, зворотний клапан 16 закривається, і вода через зазор між поршнем і корпусом 1 видавлюється в нагнітальну камеру 17. При переміщенні поршня 9 вгору, еластичний поршень по колу притискується до корпусу. Над клапаном 16 відбувається пониження тиску, він відкривається, і вода поступає до насосу. Одночасно середня частина поршня 9 додає рідині, що знаходиться над поршнем, імпульс тиску і вода з нагнітальної камери 17 надходить у вихідний канал 18 і подається споживачеві. Опорний елемент штока у вигляді хрестовини 11 з втулкою 12, в якій встановлений наконечник 10 штока 5, не дозволяє здійснювати штоку коливання в горизонтальній площині за рахунок збільшення розміру подовжньої" опорної бази для осі штока. Таким чином, знижується шум насосу, який працює, і підвищується його продуктивність і максимальний тиск. 889 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку У-Х • •//> 2001 р. Формат 60x84 1/8, Обсяг (Г. £< обл.-вид. арк. Тираж 50 прим. Зам. В t Ьі УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
