Комбайн для збирання зернових культур

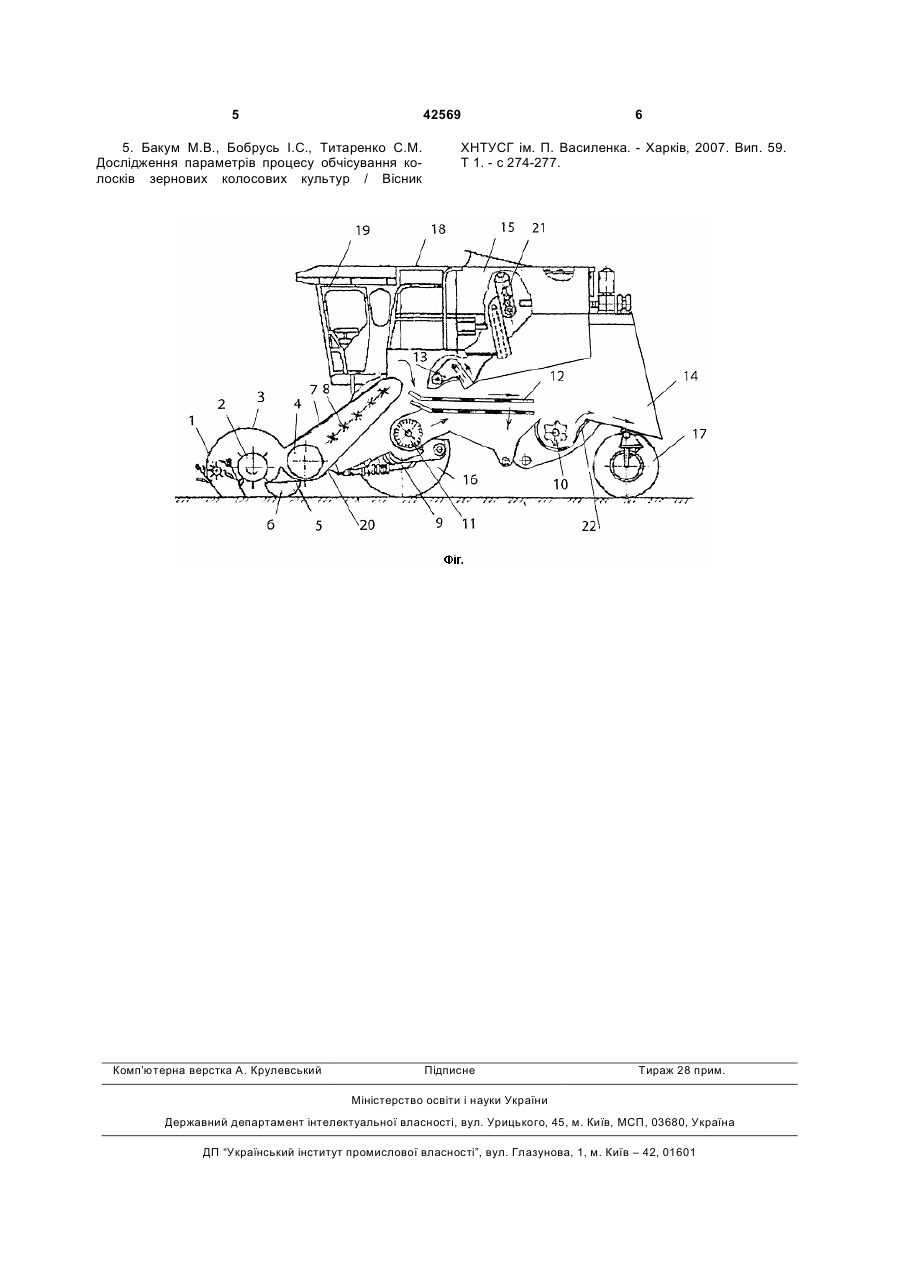

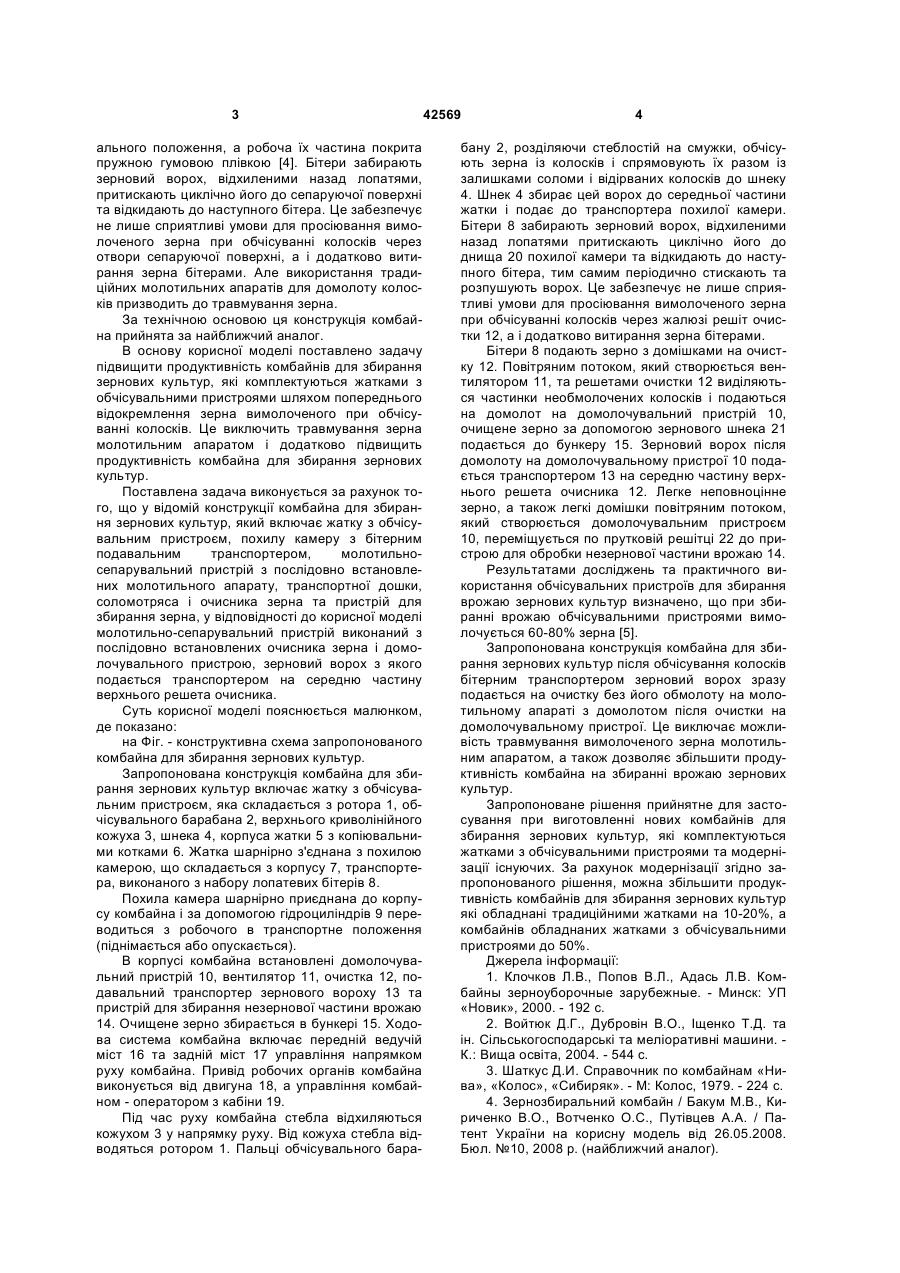

Комбайн для збирання зернових культур, який містить жатку з обчісувальним пристроєм, похилу камеру з бітерним подавальним транспортером, молотильно-сепарувальний пристрій з послідовно встановлених молотильного апарата, транспортної дошки, соломотряса і очисника зерна та пристрій для збирання зерна, який відрізняється тим, що молотильно-сепарувальний пристрій виконаний з послідовно встановлених очисника зерна і домолочувального пристрою, зерновий ворох з якого подається транспортером на середню частину верхнього решета очисника. (19) (21) u200901498 (22) 23.02.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ, МИХАЙЛОВ АНАТОЛІЙ ДМИТРОВИЧ, НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, КОЗІЙ ОЛЕКСАНДР БОРИСОВИЧ, КИРИЧЕНКО ВАСИЛЬ ОЛЕКСАНДРОВИЧ, ВИНОКУРОВ МИКОЛА ОЛЕКСАНДРОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА 3 ального положення, а робоча їх частина покрита пружною гумовою плівкою [4]. Бітери забирають зерновий ворох, відхиленими назад лопатями, притискають циклічно його до сепаруючої поверхні та відкидають до наступного бітера. Це забезпечує не лише сприятливі умови для просіювання вимолоченого зерна при обчісуванні колосків через отвори сепаруючої поверхні, а і додатково витирання зерна бітерами. Але використання традиційних молотильних апаратів для домолоту колосків призводить до травмування зерна. За технічною основою ця конструкція комбайна прийнята за найближчий аналог. В основу корисної моделі поставлено задачу підвищити продуктивність комбайнів для збирання зернових культур, які комплектуються жатками з обчісувальними пристроями шляхом попереднього відокремлення зерна вимолоченого при обчісуванні колосків. Це виключить травмування зерна молотильним апаратом і додатково підвищить продуктивність комбайна для збирання зернових культур. Поставлена задача виконується за рахунок того, що у відомій конструкції комбайна для збирання зернових культур, який включає жатку з обчісувальним пристроєм, похилу камеру з бітерним подавальним транспортером, молотильносепарувальний пристрій з послідовно встановлених молотильного апарату, транспортної дошки, соломотряса і очисника зерна та пристрій для збирання зерна, у відповідності до корисної моделі молотильно-сепарувальний пристрій виконаний з послідовно встановлених очисника зерна і домолочувального пристрою, зерновий ворох з якого подається транспортером на середню частину верхнього решета очисника. Суть корисної моделі пояснюється малюнком, де показано: на Фіг. - конструктивна схема запропонованого комбайна для збирання зернових культур. Запропонована конструкція комбайна для збирання зернових культур включає жатку з обчісувальним пристроєм, яка складається з ротора 1, обчісувального барабана 2, верхнього криволінійного кожуха 3, шнека 4, корпуса жатки 5 з копіювальними котками 6. Жатка шарнірно з'єднана з похилою камерою, що складається з корпусу 7, транспортера, виконаного з набору лопатевих бітерів 8. Похила камера шарнірно приєднана до корпусу комбайна і за допомогою гідроциліндрів 9 переводиться з робочого в транспортне положення (піднімається або опускається). В корпусі комбайна встановлені домолочувальний пристрій 10, вентилятор 11, очистка 12, подавальний транспортер зернового вороху 13 та пристрій для збирання незернової частини врожаю 14. Очищене зерно збирається в бункері 15. Ходова система комбайна включає передній ведучій міст 16 та задній міст 17 управління напрямком руху комбайна. Привід робочих органів комбайна виконується від двигуна 18, а управління комбайном - оператором з кабіни 19. Під час руху комбайна стебла відхиляються кожухом 3 у напрямку руху. Від кожуха стебла відводяться ротором 1. Пальці обчісувального бара 42569 4 бану 2, розділяючи стеблостій на смужки, обчісують зерна із колосків і спрямовують їх разом із залишками соломи і відірваних колосків до шнеку 4. Шнек 4 збирає цей ворох до середньої частини жатки і подає до транспортера похилої камери. Бітери 8 забирають зерновий ворох, відхиленими назад лопатями притискають циклічно його до днища 20 похилої камери та відкидають до наступного бітера, тим самим періодично стискають та розпушують ворох. Це забезпечує не лише сприятливі умови для просіювання вимолоченого зерна при обчісуванні колосків через жалюзі решіт очистки 12, а і додатково витирання зерна бітерами. Бітери 8 подають зерно з домішками на очистку 12. Повітряним потоком, який створюється вентилятором 11, та решетами очистки 12 виділяються частинки необмолочених колосків і подаються на домолот на домолочувальний пристрій 10, очищене зерно за допомогою зернового шнека 21 подається до бункеру 15. Зерновий ворох після домолоту на домолочувальному пристрої 10 подається транспортером 13 на середню частину верхнього решета очисника 12. Легке неповноцінне зерно, а також легкі домішки повітряним потоком, який створюється домолочувальним пристроєм 10, переміщується по прутковій решітці 22 до пристрою для обробки незернової частини врожаю 14. Результатами досліджень та практичного використання обчісувальних пристроїв для збирання врожаю зернових культур визначено, що при збиранні врожаю обчісувальними пристроями вимолочується 60-80% зерна [5]. Запропонована конструкція комбайна для збирання зернових культур після обчісування колосків бітерним транспортером зерновий ворох зразу подається на очистку без його обмолоту на молотильному апараті з домолотом після очистки на домолочувальному пристрої. Це виключає можливість травмування вимолоченого зерна молотильним апаратом, а також дозволяє збільшити продуктивність комбайна на збиранні врожаю зернових культур. Запропоноване рішення прийнятне для застосування при виготовленні нових комбайнів для збирання зернових культур, які комплектуються жатками з обчісувальними пристроями та модернізації існуючих. За рахунок модернізації згідно запропонованого рішення, можна збільшити продуктивність комбайнів для збирання зернових культур які обладнані традиційними жатками на 10-20%, а комбайнів обладнаних жатками з обчісувальними пристроями до 50%. Джерела інформації: 1. Клочков Л.В., Попов В.Л., Адась Л.В. Комбайны зерноуборочные зарубежные. - Минск: УП «Новик», 2000. - 192 с. 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та ін. Сільськогосподарські та меліоративні машини. К.: Вища освіта, 2004. - 544 с. 3. Шаткус Д.И. Справочник по комбайнам «Нива», «Колос», «Сибиряк». - М: Колос, 1979. - 224 с. 4. Зернозбиральний комбайн / Бакум М.В., Кириченко В.О., Вотченко О.С., Путівцев А.А. / Патент України на корисну модель від 26.05.2008. Бюл. №10, 2008 р. (найближчий аналог). 5 42569 5. Бакум М.В., Бобрусь І.С., Титаренко С.М. Дослідження параметрів процесу обчісування колосків зернових колосових культур / Вісник Комп’ютерна верстка А. Крулевський 6 ХНТУСГ ім. П. Василенка. - Харків, 2007. Вип. 59. Т 1. - с 274-277. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
