Фільтр для очистки води
Формула / Реферат
Фільтр для очистки води, що містить циліндричний корпус з знімною кришкою з одного кінця, патрубки, фланці, в корпусі розташована нерухома підпірна ємність з фільтруючим матеріалом, який відрізняється тим, що з другого кінця корпуса розташована друга знімна кришка, а поверхня ємності має крізні проникні для води перфораційні отвори, розміщені між стрижнями, закріпленими вздовж зовнішньої поверхні ємності, і огорнуті знімним фільтруючим матеріалом, причому всередині ємності розташований додатковий Г-подібний патрубок виходу води, зовнішній кінець якого виходить за зовнішню поверхню корпуса, а протилежні кінцівки ємності закриті знімними кришками.
Текст

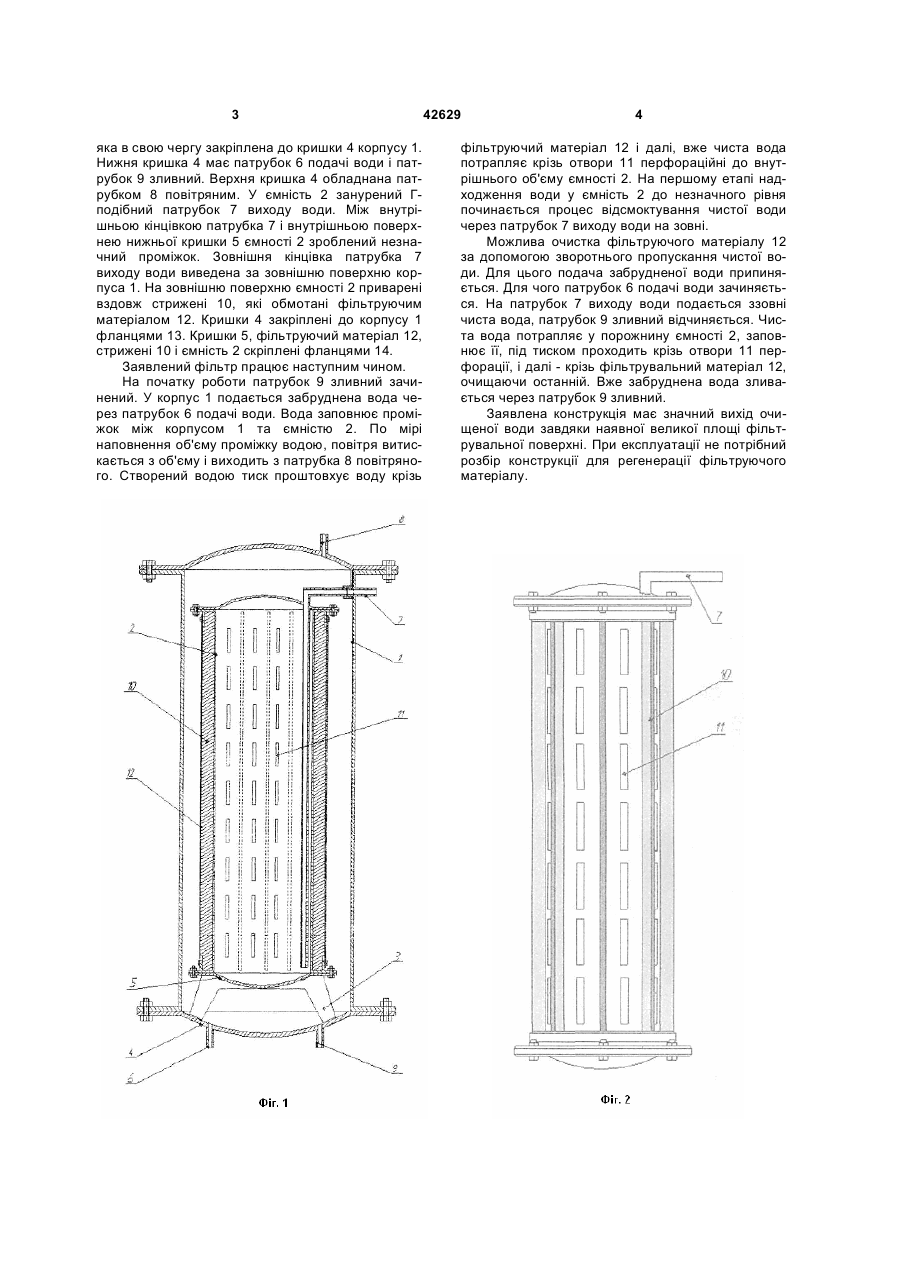

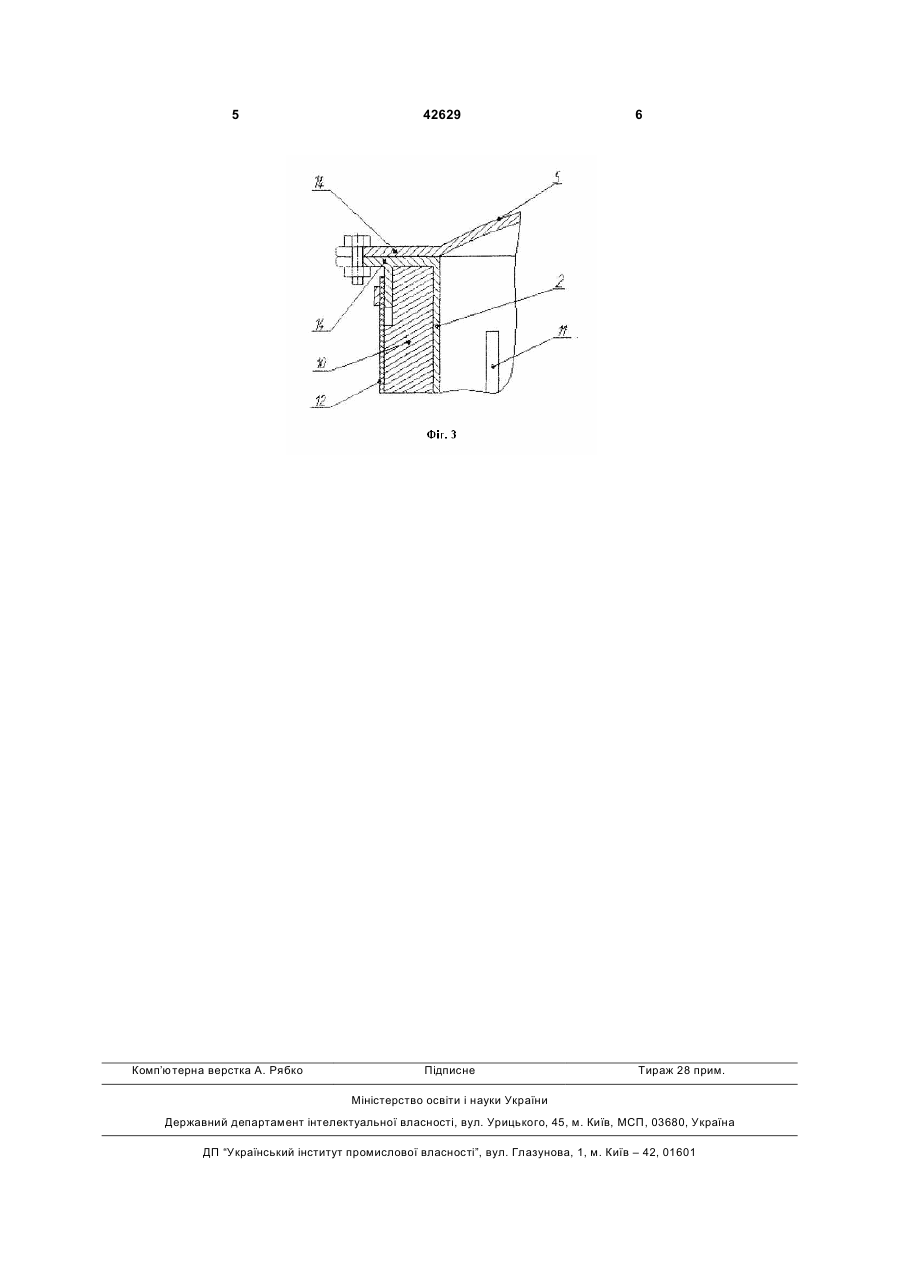

Фільтр для очистки води, що містить циліндричний корпус з знімною кришкою з одного кінця, патрубки, фланці, в корпусі розташована нерухома підпірна ємність з фільтруючим матеріалом, який 3 яка в свою чергу закріплена до кришки 4 корпусу 1. Нижня кришка 4 має патрубок 6 подачі води і патрубок 9 зливний. Верхня кришка 4 обладнана патрубком 8 повітряним. У ємність 2 занурений Гподібний патрубок 7 виходу води. Між внутрішньою кінцівкою патрубка 7 і внутрішньою поверхнею нижньої кришки 5 ємності 2 зроблений незначний проміжок. Зовнішня кінцівка патрубка 7 виходу води виведена за зовнішню поверхню корпуса 1. На зовнішню поверхню ємності 2 приварені вздовж стрижені 10, які обмотані фільтруючим матеріалом 12. Кришки 4 закріплені до корпусу 1 фланцями 13. Кришки 5, фільтруючий матеріал 12, стрижені 10 і ємність 2 скріплені фланцями 14. Заявлений фільтр працює наступним чином. На початку роботи патрубок 9 зливний зачинений. У корпус 1 подається забруднена вода через патрубок 6 подачі води. Вода заповнює проміжок між корпусом 1 та ємністю 2. По мірі наповнення об'єму проміжку водою, повітря витискається з об'єму і виходить з патрубка 8 повітряного. Створений водою тиск проштовхує воду крізь 42629 4 фільтруючий матеріал 12 і далі, вже чиста вода потрапляє крізь отвори 11 перфораційні до внутрішнього об'єму ємності 2. На першому етапі надходження води у ємність 2 до незначного рівня починається процес відсмоктування чистої води через патрубок 7 виходу води на зовні. Можлива очистка фільтруючого матеріалу 12 за допомогою зворотнього пропускання чистої води. Для цього подача забрудненої води припиняється. Для чого патрубок 6 подачі води зачиняється. На патрубок 7 виходу води подається ззовні чиста вода, патрубок 9 зливний відчиняється. Чиста вода потрапляє у порожнину ємності 2, заповнює її, під тиском проходить крізь отвори 11 перфорації, і далі - крізь фільтрувальний матеріал 12, очищаючи останній. Вже забруднена вода зливається через патрубок 9 зливний. Заявлена конструкція має значний вихід очищеної води завдяки наявної великої площі фільтрувальної поверхні. При експлуатації не потрібний розбір конструкції для регенерації фільтруючого матеріалу. 5 Комп’ютерна верстка А. Рябко 42629 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter for water purification
Автори англійськоюBondar Nazarii Viktorovych
Назва патенту російськоюФильтр для очистки воды
Автори російськоюБондар Назарий Викторович
МПК / Мітки
МПК: B01D 24/00
Код посилання
<a href="https://ua.patents.su/3-42629-filtr-dlya-ochistki-vodi.html" target="_blank" rel="follow" title="База патентів України">Фільтр для очистки води</a>
Фільтр для очистки води
Номер патенту: 58190
Опубліковано: 15.07.2003
Автори: Якимчук Богдан Никанорович, Гіроль Микола Миколайович, Кучма Петро Іванович, Гіроль Андрій Миколайович, Дикий Василь Павлович
МПК: B01D 33/00
Формула / Реферат:
1. Фільтр з плаваючим фільтруючим шаром для очистки води, що включає корпус, верхню і нижню збірну і розподільчу системи, фільтруючий шар зі спінених гранул полістиролу, систему технологічних трубопроводів, який відрізняється тим, що під верхньою розподільчою системою фільтра розташовано систему для подачі повітря і розподілу його по площі фільтра.2. Фільтр по п. 1, який відрізняється тим, що система для подачі повітря і розподілу його...
Фільтр для очистки води
Номер патенту: 45839
Опубліковано: 15.04.2002
Автори: Гандзюк Євген Олександрович, Якимчук Богдан Никанорович, Кучма Петро Іванович, Дикий Василь Павлович, Гіроль Микола Миколайович, Гіроль Андрій Миколайович
МПК: B01D 24/14
Формула / Реферат:
1. Фільтр для очистки води, що включає корпус, фільтруючий шар зі спінених гранул полістиролу, верхню розподільчу систему, виконану у вигляді гідрозатворів, нижню збірну систему, систему технологічних трубопроводів, який відрізняється тим, що гідрозатвори верхньої розподільчої системи обладнані карманами з розташованим в них пористим матеріалом.2. Фільтр за п. 1, який відрізняється тим, що кармани виконані у вигляді лотків, приєднаних...
Фільтр для очистки води
Номер патенту: 44395
Опубліковано: 15.02.2002
Автори: Загороднюк Юрій Вікторович, Жовнір Григорій Іванович, Заплатіна Віра Михайлівна, Якимчук Богдан Никонорович, Стронський Олександр Миколайович, Гіроль Микола Миколайович
МПК: B01D 24/16
Формула / Реферат:
1. Фільтр для очистки води, що включає корпус, розташований в ньому фільтруючий елемент з плаваючого гранульованого матеріалу, центральний трубопровід, верхню розподільчу систему, систему технологічних трубопроводів, який відрізняється тим, що верхня розподільча система виконана у вигляді кришки з патрубками для підключення технологічних трубопроводів, а з нижньої сторони обладнана стаканом з перфорованою поверхнею.2. Фільтр для...
Фільтр для очистки води
Номер патенту: 33539
Опубліковано: 15.02.2001
Автори: Глушко Вікторія Яковлівна, Хазін Євгеній Аврамович, Нестеренко Микола Іванович
МПК: B01D 24/38
Текст:
...опромінення, причому інертним зернистим матеріалом заповнено простір між двома перфорованими перегородками, при використанні знімної кришки в технічній літературі не описано. Не описаний також нижній дренажний пристрій у вигляді загруженої інертним зернистим матеріалом кільцевої камери, складеної із вертикально розташованих нижньої і верхньої обичайок і прикріплених до їх торців горизонтально розташованих кільцевих перегородок, причому...
Фільтр для очистки води від заліза
Номер патенту: 32074
Опубліковано: 15.12.2000
Автори: Зощук Алла Миколаївна, Мартинов Сергій Юрійович, Орлов Валерій Олегович
МПК: C02F 1/64, B01D 21/00
Мітки: очистки, заліза, фільтр, води
Текст:
...виконано конічної форми. Внаслідок того, що гідро затвор виконано конічної форми, скоріше спрацьовує сифон спорожнення гідро з атвор а, заряхунок чого скоріше спорожнюється гідрозатвор, що призводить до більш швидкою наповнення низхідної візки промивного сифону через який відбувається відвід промивної води з фільтра. з На фїх представлена технічна схема фільтра. Фільтр складіться і корпусу 1 п фільтруючим плаваючим іавангаженпям 2,...
