Фільтр для очистки води

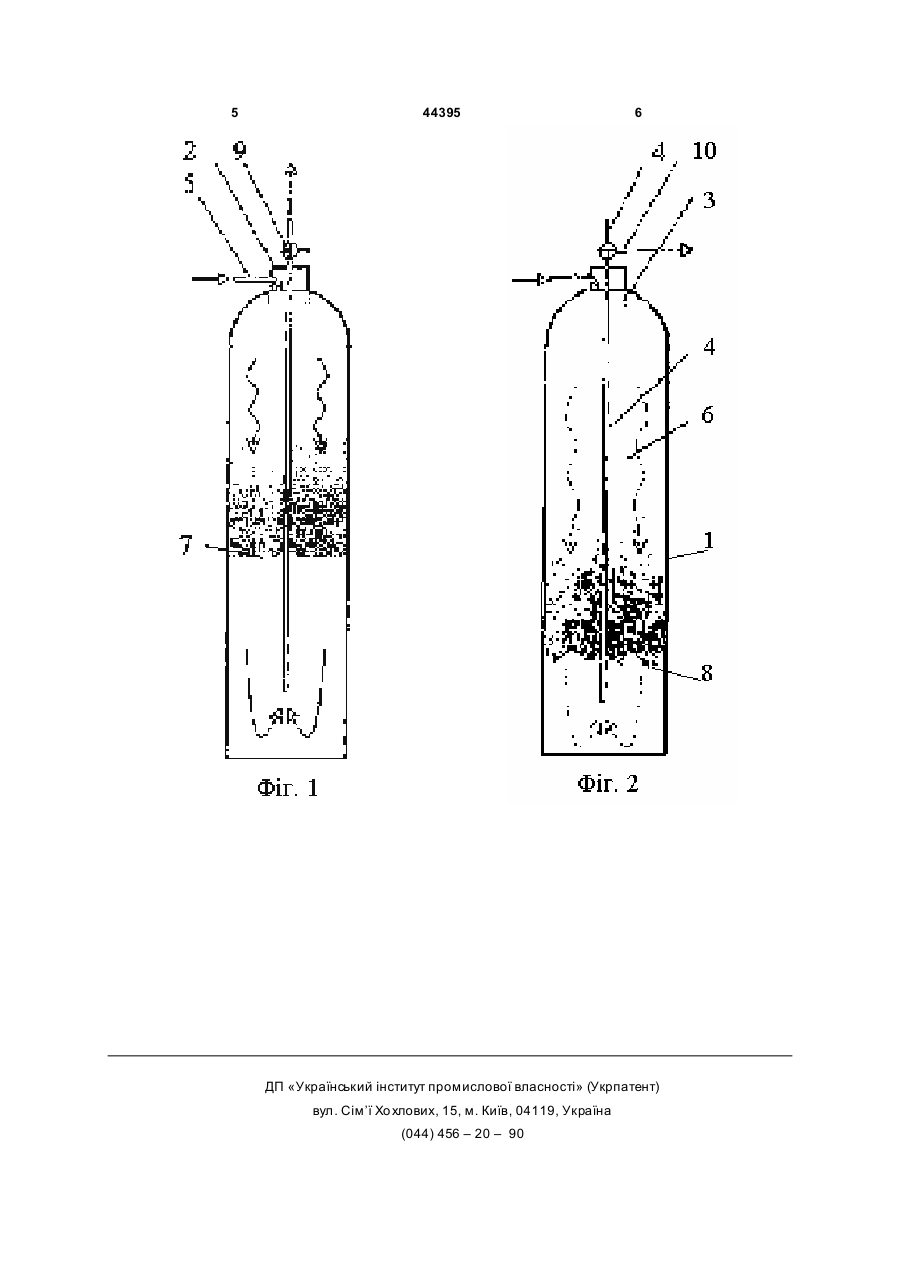

1. Фільтр для очистки води, що включає корпус, розташований в ньому фільтруючий елемент з плаваючого гранульованого матеріалу, цен 3 44395 4 Обладнання верхньої частини корпусу фільтра в фільтруючому шарі 6 від забруднень, що міскришкою розташованою в зоні верхньої розподільтяться в ній. Профільтрована, чиста вода поступає чої системи устаткованою патрубками для підклюв нижню частину відводиться за межі фільтра. Під чення технологічних трубопроводів сприяє зменчас фільтрування трубопровід відводу промивної шенню висоти корпуса фільтра, а обладнання води 10 за допомогою триходового крана 9 перецентрального трубопроводу в верхній його частині буває в відключеному стані. триходовим краном і патрубком для відводу проЧерез певний проміжок часу в товщі фільтрумивної води дозволяє зменшити кількість запірноючого часу 6 накопичується багато забруднень, що регулюючої арматури і спростити умови експлуаприводить до погіршення ефективності очистки тації фільтра. Виконання верхньої розподільчої води і свідчить про необхідність промивки фільтра. системи в вигляді стакана з перфорованою поверПри роботі фільтра в режимі промивки за дохнею зумовлює рівномірний розподіл води по помогою триходового крана 9 відключається відвід площі ефективності його роботи. профільтрованої води через верхню частину На фіг. 1 показано фільтр що працює в режимі центральної труби 4 і збільшується подача води фільтрування; на фіг. 2 – те ж, в режимі промивки. через патрубок 5, що призводить до зростання її Фільтр для очистки води включає корпус 1, вируху в товщі фільтруючого шар у 6. Інтенсивний конаний в вигляді циліндричного стакана, що зверух води призводить до поширення фільтруючого рху за допомогою різьбового з'єднання, закритий шару 6, нижня межа якого поступово опускається, кришкою 2. Кришка 2 виконана в вигляді об'ємного проте перебуває вище нижнього кінця центральної елемента в нижній частині оснащеного різьбою труби 4. Перебуваючи в розширеному стані гранудля з'єднання з корпусом 1. До нижньої частини ли плаваючого фільтруючого шару 6 знаходяться кришки 2 приєднано верхню розподільчу систему 3 в хаотичному русі, співударяються звільняючись виконану в вигляді стакана з перфорованою повевід забруднень що накопичилися на їх поверхні. рхнею. Верхньою частиною розподільча система 3 Відмиті забруднення разом з потоком промивної з'єднана з кришкою 2. По осі кришка 2 і система 3 води через нижній кінець центральної труби 4 збиоснащена центральною трубою 4, нижній кінець раються, по ній піднімаються вверх і по тр убопроякої занурений в корпус 1 і знаходиться над його воду 10 відводу промивної води відводяться за дном, а верхній виходить назовні та патрубком 5, межі фільтра. по якому подається на фільтр вода. В середині Промивка фільтра триває певний проміжок чакорпуса 1 розташований плаваючий гранульовасу, тривалість якого визначається під час налагоний фільтруючий шар 6 зверху обмежений розподжувальних робіт і за звичай не перевищує 6 хвидільчою системою 3. Нижня межа 7 фільтруючого лин. Після завершення промивки зменшується шару 6, що перебуває в режимі фільтрування, одподача води через патрубок 5, і за допомогою тринаково як і нижня межа 8 фільтруючого шар у 6, що ходового крана 9 відключається трубопровід 10 перебуває в режимі промивки, знаходиться вище відводу промивної води, при одночасному вклюнижнього кінця центральної труби 4. Верхній кіченні верхнього кінця центрального трубопроводу нець центральної труби 4 оснащено триходовим 4, що свідчать про введення фільтра в режим фікраном 9 до одного із патрубків приєднано трубольтрування. провід 10 відводу промивної води з фільтра. Запропонований фільтр для очистки води доПри роботі фільтра з режимі фільтрування визволяє знизити висоту його корпуса, зменшити хідна вода через патрубок 5, поступає в верхню кількість запірно-регулюючої раматури, поліпшити частину вер хньої розподільчої системи З рівноміррівномірність розподілу води по площі фільтруюно розподіляється по площі фільтра і поступає в чого шару, що дозволяє застосовувати його в натовщу фільтруючо го шару 6. Під час фільтрування пірних схемах водопостачання, підвищити ефекв низхідному напрямку ви хідна вода звільняється тивність та поліпшити умови експлуатації. 5 44395 6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
