Гребний гвинт

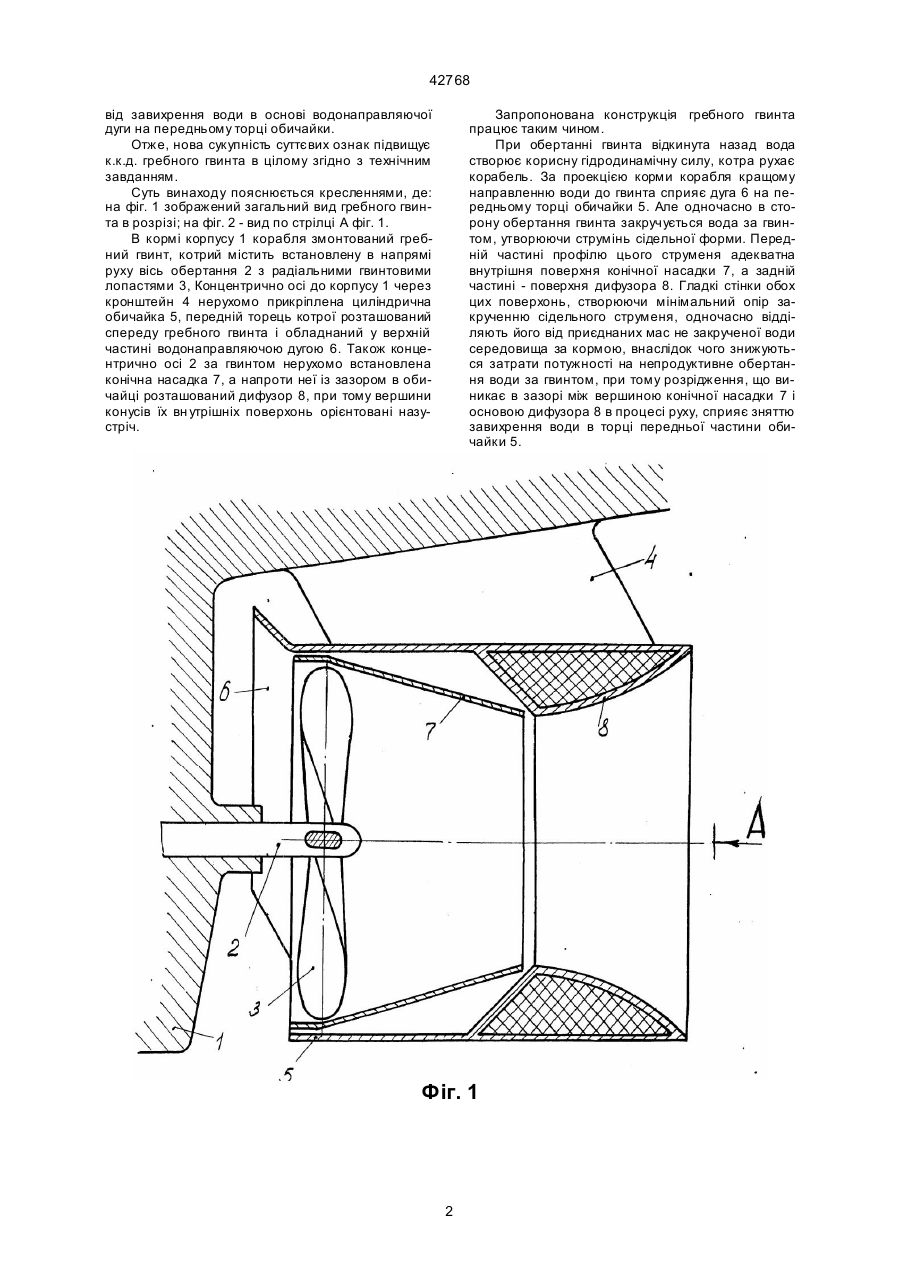

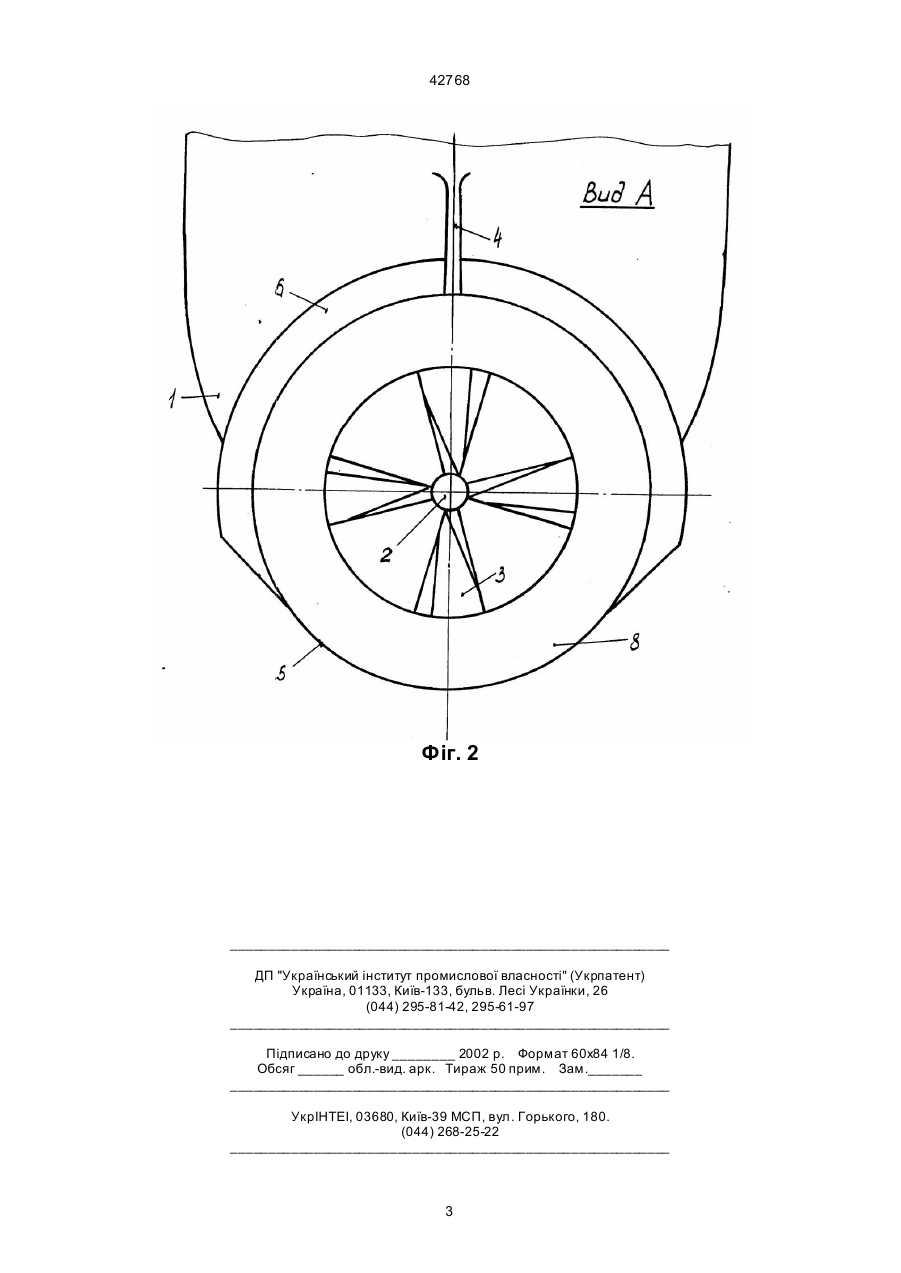

Гребний гвинт, що містить вісь обертання, розташовану в напрямку руху, радіальні гвинтові лопаті і водонаправляючий елемент, виконаний у вигляді дуги, який відрізняється тим, що за гвинтом співвісно йому встановлена конічна насадка, орієнтована вершиною конуса до основи співвісного дифузора, змонтованого всередині циліндричної обичайки, нерухомо прикріпленої до корпуса корабля концентрично до осі гвинта, при цьому водонаправляючий елемент приєднаний до обичайки з можливістю охоплення її верхньої передньої частини. (19) (21) 96104008 (22) 22.10.1996 (24) 15.11.2001 (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Карбівник Ярослав Володимирович (73) Карбівник Ярослав Володимирович, UA (56) Журнал "Наука и жизнь", № 7, 1985 р., стор. 67, реферативна стаття "Дуги экономят горючее". Шапиро Л.С. "Самые быстрые корабли", м. Ленінград, видавництво "С удостроение", 1981 р. 42768 від завихрення води в основі водонаправляючої дуги на передньому торці обичайки. Отже, нова сукупність суттєвих ознак підвищує к.к.д. гребного гвинта в цілому згідно з технічним завданням. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображений загальний вид гребного гвинта в розрізі; на фіг. 2 - вид по стрілці А фіг. 1. В кормі корпусу 1 корабля змонтований гребний гвинт, котрий містить встановлену в напрямі руху вісь обертання 2 з радіальними гвинтовими лопастями 3, Концентрично осі до корпусу 1 через кронштейн 4 нерухомо прикріплена циліндрична обичайка 5, передній торець котрої розташований спереду гребного гвинта і обладнаний у верхній частині водонаправляючою дугою 6. Також концентрично осі 2 за гвинтом нерухомо встановлена конічна насадка 7, а напроти неї із зазором в обичайці розташований дифузор 8, при тому вершини конусів їх вн утрішніх поверхонь орієнтовані назустріч. Запропонована конструкція гребного гвинта працює таким чином. При обертанні гвинта відкинута назад вода створює корисну гідродинамічну силу, котра рухає корабель. За проекцією корми корабля кращому направленню води до гвинта сприяє дуга 6 на передньому торці обичайки 5. Але одночасно в сторону обертання гвинта закручується вода за гвинтом, утворюючи струмінь сідельної форми. Передній частині профілю цього струменя адекватна внутрішня поверхня конічної насадки 7, а задній частині - поверхня дифузора 8. Гладкі стінки обох цих поверхонь, створюючи мінімальний опір закрученню сідельного струменя, одночасно відділяють його від приєднаних мас не закрученої води середовища за кормою, внаслідок чого знижуються затрати потужності на непродуктивне обертання води за гвинтом, при тому розрідження, що виникає в зазорі між вершиною конічної насадки 7 і основою дифузора 8 в процесі руху, сприяє зняттю завихрення води в торці передньої частини обичайки 5. Фіг. 1 2 42768 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
