Спосіб діагностування холодильника газу

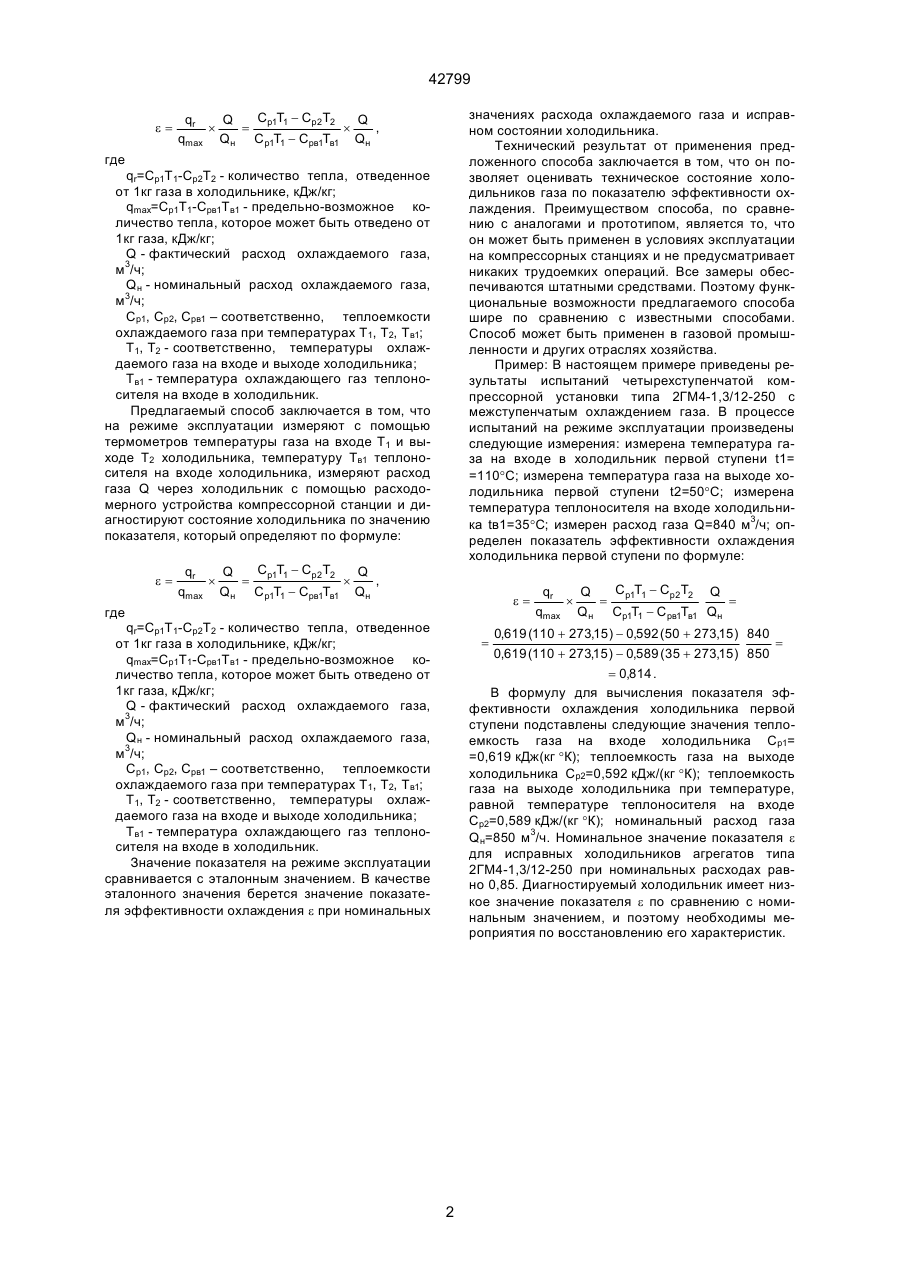

Способ диагностирования холодильника газа, заключающийся в измерении температур газа на входе и выходе холодильника, температуры теплоносителя на входе холодильника, отличающийся тем, что дополнительно измеряют расход газа через холодильник и диагностируют состояние холодильника по значению показателя, который определяют по формуле: 42799 e= значениях расхода охлаждаемого газа и исправном состоянии холодильника. Технический результат от применения предложенного способа заключается в том, что он позволяет оценивать техническое состояние холодильников газа по показателю эффективности охлаждения. Преимуществом способа, по сравнению с аналогами и прототипом, является то, что он может быть применен в условиях эксплуатации на компрессорных станциях и не предусматривает никаких трудоемких операций. Все замеры обеспечиваются штатными средствами. Поэтому функциональные возможности предлагаемого способа шире по сравнению с известными способами. Способ может быть применен в газовой промышленности и других отраслях хозяйства. Пример: В настоящем примере приведены результаты испытаний четырехступенчатой компрессорной установки типа 2ГМ4-1,3/12-250 с межступенчатым охлаждением газа. В процессе испытаний на режиме эксплуатации произведены следующие измерения: измерена температура газа на входе в холодильник первой ступени t1= =110°С; измерена температура газа на выходе холодильника первой ступени t2=50°С; измерена температура теплоносителя на входе холодильника tв1=35°С; измерен расход газа Q=840 м3/ч; определен показатель эффективности охлаждения холодильника первой ступени по формуле: Cp1T1 - Cp2T2 qr Q Q ´ ´ = , qmax Qн Cp1T1 - Cpв1Tв1 Qн где qr=Ср1Т1-Ср2T2 - количество тепла, отведенное от 1кг газа в холодильнике, кДж/кг; qmax=Ср1Т1-Срв1Tв1 - предельно-возможное количество тепла, которое может быть отведено от 1кг газа, кДж/кг; Q - фактический расход охлаждаемого газа, м3/ч; Qн - номинальный расход охлаждаемого газа, м3/ч; Ср1, Ср2, Срв1 – соответственно, теплоемкости охлаждаемого газа при температурах T1, T2, Tв1; T1, T2 - соответственно, температуры охлаждаемого газа на входе и выходе холодильника; Тв1 - температура охлаждающего газ теплоносителя на входе в холодильник. Предлагаемый способ заключается в том, что на режиме эксплуатации измеряют с помощью термометров температуры газа на входе Т1 и выходе T2 холодильника, температуру Тв1 теплоносителя на входе холодильника, измеряют расход газа Q через холодильник с помощью расходомерного устройства компрессорной станции и диагностируют состояние холодильника по значению показателя, который определяют по формуле: e= Cp1T1 - Cp2T2 qr Q Q ´ = ´ , qmax Qн Cp1T1 - Cpв1Tв1 Qн e= где qr=Ср1Т1-Ср2T2 - количество тепла, отведенное от 1кг газа в холодильнике, кДж/кг; qmax=Ср1Т1-Срв1Tв1 - предельно-возможное количество тепла, которое может быть отведено от 1кг газа, кДж/кг; Q - фактический расход охлаждаемого газа, м3/ч; Qн - номинальный расход охлаждаемого газа, м3/ч; Ср1, Ср2, Срв1 – соответственно, теплоемкости охлаждаемого газа при температурах T1, T2, Tв1; T1, T2 - соответственно, температуры охлаждаемого газа на входе и выходе холодильника; Тв1 - температура охлаждающего газ теплоносителя на входе в холодильник. Значение показателя на режиме эксплуатации сравнивается с эталонным значением. В качестве эталонного значения берется значение показателя эффективности охлаждения e при номинальных Cp1T1 - Cp2T2 Q qr Q ´ = = qmax Qн Cp1T1 - Cpв1Tв1 Qн 0,619 (110 + 273,15 ) - 0,592 (50 + 273,15 ) 840 = 0,619 (110 + 273,15 ) - 0,589 (35 + 273,15 ) 850 = 0,814 . В формулу для вычисления показателя эффективности охлаждения холодильника первой ступени подставлены следующие значения теплоемкость газа на входе холодильника Ср1= =0,619 кДж(кг °К); теплоемкость газа на выходе холодильника Ср2=0,592 кДж/(кг °К); теплоемкость газа на выходе холодильника при температуре, равной температуре теплоносителя на входе Ср2=0,589 кДж/(кг °К); номинальный расход газа Qн=850 м3/ч. Номинальное значение показателя e для исправных холодильников агрегатов типа 2ГМ4-1,3/12-250 при номинальных расходах равно 0,85. Диагностируемый холодильник имеет низкое значение показателя e по сравнению с номинальным значением, и поэтому необходимы мероприятия по восстановлению его характеристик. = 2 42799 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ___________________________ _________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
