Перекриваючий пристрій шахт холодильника

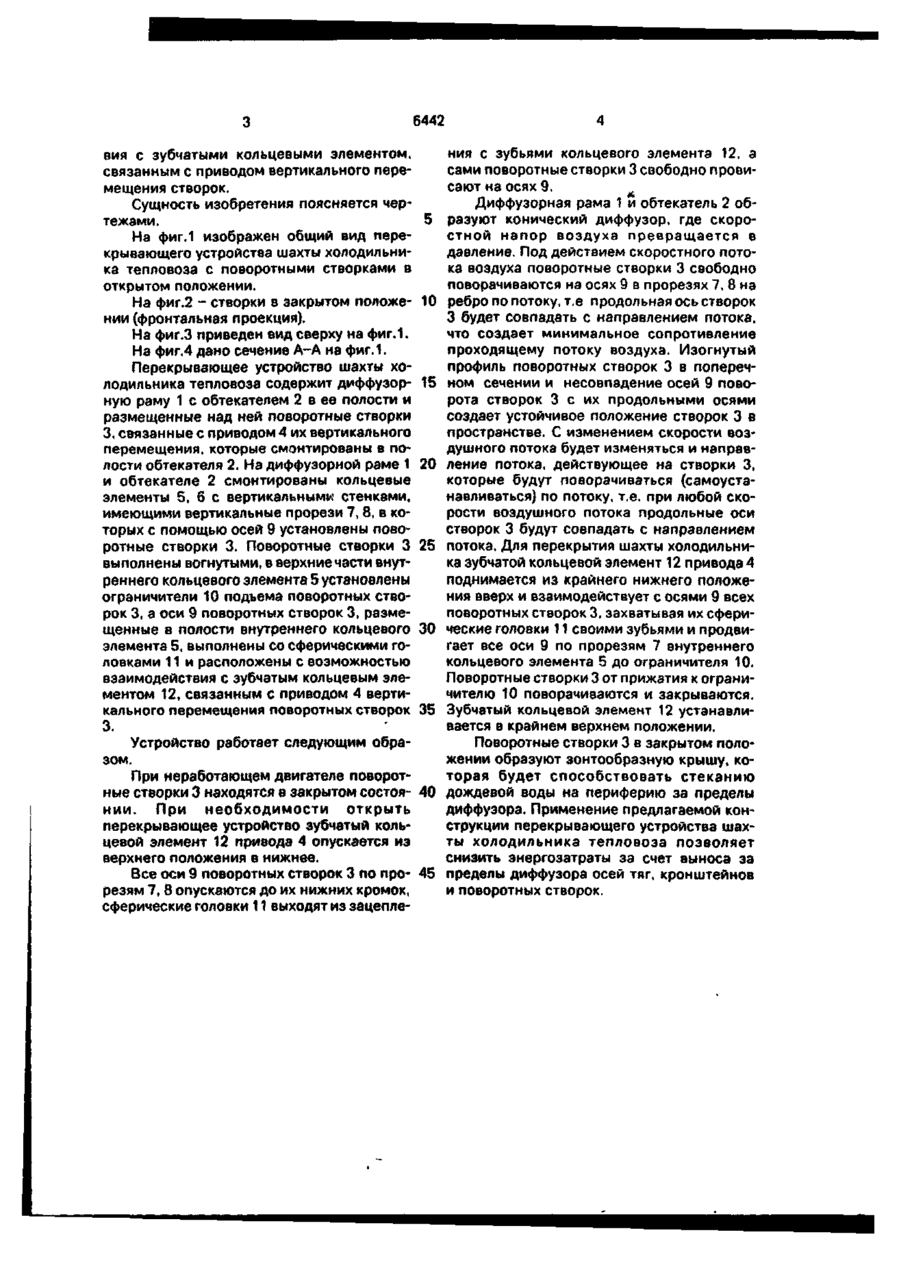

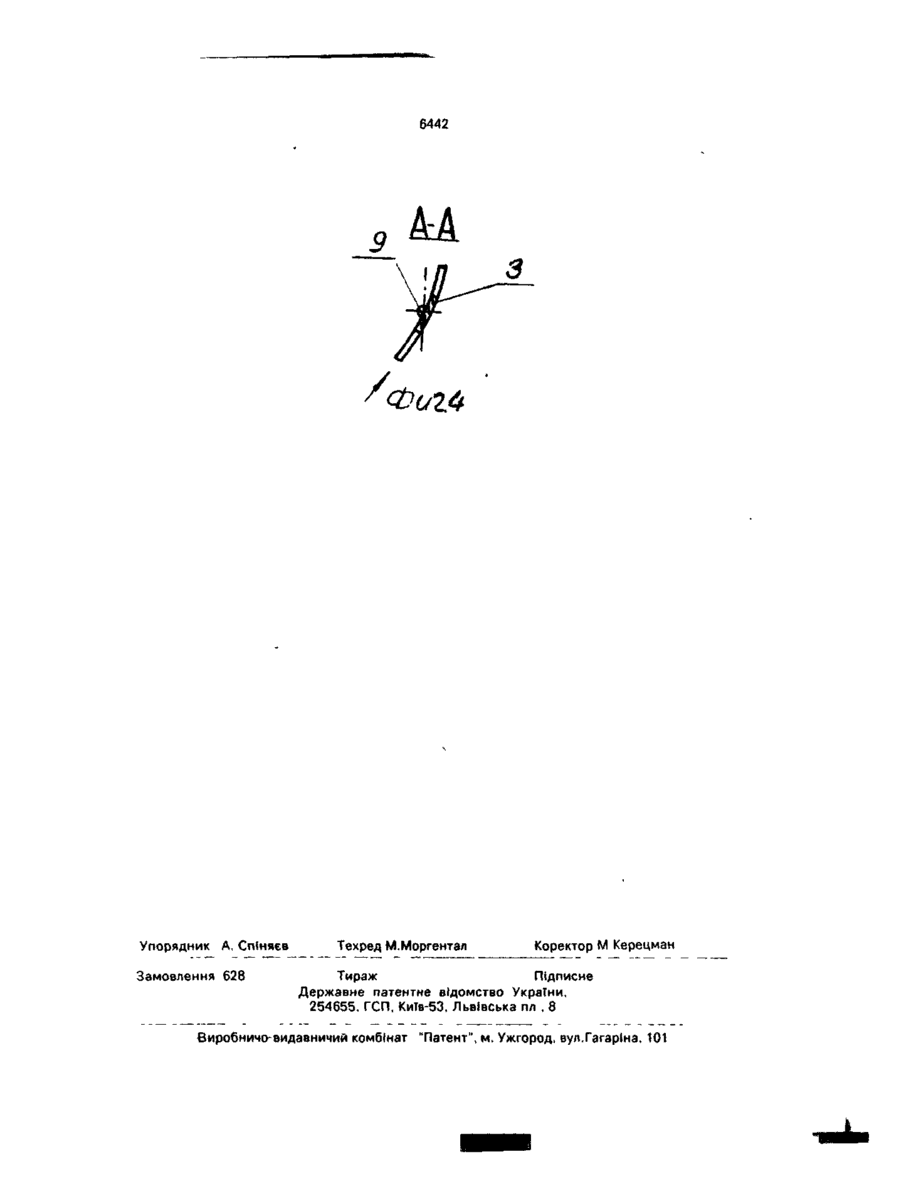

Перекрывающее устройство шахты холодильника тепловоза, содержащее диффузорную раму с обтекателем в ее полости и размещенные над ней поворотные створки, связанные с приводом их вертикального перемещения, смонтированным в полости об Изобретение относится к транспортному машиностроению и касается охлаждающих устройств тепловозов. Известно перекрывающее устройство шахты холодильника тепловоза, содержащее диффузорную раму с обтекателем в ее полости и размещенные над ней поворотные створки, связанные с приводом их вертикального перемещения, смонтированные в полости обтекателя [1]. Недостатками данного решения является значительное аэродинамическое сопротивление, обусловленное расположением внутри пространства самого диффузора осей, тяг, балок, уплотнений привода створок. Задачей данного изобретения явпяется снижение энергозатрат путем уменьшения аэродинамического сопротивления. текателя, о т л и ч а ю щ е е с я тем, что на диффузорной раме и обтекателе смонтированы кольцевые элементы с вертикальными стенками, имеющими вертикальные прорези, в которых посредством осей установлены поворотные створки, выполненные вогнутыми, при этом в верхней части внутреннего кольцевого элемента установлены ограничители подъема поворотных створок, а оси указанных поворотных створок размещенные в полости внутреннего кольцевого элемента, выполнены со сферическими головками и расположены с возможностью взаимодействия с зубчатым кольцевым элементом, связанным с приводом вертикального перемещения поворотных створок. Указанная задача решается таким образом, что в перекрывающем устройстве шахты холодильника тепловоза, содержащего раму с обтекателем в ее полости и размещенные над ней поворотные створки, связанные с приводом их вертикального перемещения, смонтированным в полости обтекателя, согласно изобретению, на диффузорной раме и обтекателе смонтированы кольцевые элементы с вертикальными стенками, имеющими вертикальные прорези, в которых посредством осей установлены поворотные створки, выполненные вогнутыми, при этом в верхней части внутреннего кольцевого элемента установлены ограничители подъема поворотных створок, а оси указанных поворотных створок, размещенные в полости внутреннего кольцевого элемента, выполнены со сферическими головками и расположены с возможностью взаимодейст t О 6442 вия с зубчатыми кольцевыми элементом, связанным с приводом вертикального перемещения створок. Сущность изобретения поясняется чертежами. 5 На фиг.1 изображен общий вид перекрывающего устройства шахты холодильника тепловоза с поворотными створками в открытом положении. На фиг.2 - створки в закрытом положе- 10 нии (фронтальная проекция). На фиг.З приведен вид сверху на фиг.1. На фиг. 4 дано сечение А-А на фиг.1. Перекрывающее устройство шахты холодильника тепловоза содержит диффузор- 15 ную раму 1 с обтекателем 2 в ее полости и размещенные над ней поворотные створки 3, связанные с приводом 4 их вертикального перемещения, которые смонтированы в полости обтекателя 2. На диффузорной раме 1 20 и обтекателе 2 смонтированы кольцевые элементы 5, 6 с вертикальными стенками, имеющими вертикальные прорези 7,8, в которых с помощью осей 9 установлены поворотные створки 3. Поворотные створки 3 25 выполнены вогнутыми, в верхние части внутреннего кольцевого элемента 5 установлены ограничители 10 подъема поворотных створок 3, а оси 9 поворотных створок 3, размещенные в полости внутреннего кольцевого 30 элемента 5, выполнены со сферическими головками 11 и расположены с возможностью взаимодействия с зубчатым кольцевым элементом 12, связанным с приводом 4 вертикального перемещения поворотных створок 35 3. Устройство работает следующим образом. При неработающем двигателе поворотные створки 3 находятся в закрытом состоя- 40 нии. При необходимости открыть перекрывающее устройство зубчатый кольцевой элемент 12 привода 4 опускается из верхнего положения в нижнее. Все оси 9 поворотных створок 3 по про- 45 резям 7, 8 опускаются до их нижних кромок, сферические головки 11 выходят из зацепле ния с зубьями кольцевого элемента 12, а сами поворотные створки 3 свободно провисают на осях 9. Диффузорная рама 1 и обтекатель 2 образуют конический диффузор, где скоростной напор воздуха превращается в давление. Под действием скоростного потока воздуха поворотные створки 3 свободно поворачиваются на осях 9 в прорезях 7, 8 на ребро по потоку, т.е продольная ось створок 3 будет совпадать с направлением потока, что создает минимальное сопротивление проходящему потоку воздуха. Изогнутый профиль поворотных створок 3 в поперечном сечении и несовпадение осей 9 поворота створок 3 с их продольными осями создает устойчивое положение створок 3 в пространстве. С изменением скорости воздушного потока будет изменяться и направление потока, действующее на створки 3, которые будут поворачиваться (самоустанавливаться) по потоку, т.е. при любой скорости воздушного потока продольные оси створок 3 будут совпадать с направлением потока. Для перекрытия шахты холодильника зубчатой кольцевой элемент 12 привода 4 поднимается из крайнего нижнего положения вверх и взаимодействует с осями 9 всех поворотных створок 3, захватывая их сферические головки 11 своими зубьями и продвигает все оси 9 по прорезям 7 внутреннего кольцевого элемента 5 до ограничителя 10. Поворотные створки 3 от прижатия к ограничителю 10 поворачиваются и закрываются. Зубчатый кольцевой элемент 12 устанавливается в крайнем верхнем положении. Поворотные створки 3 в закрытом положении образуют зонтообразную крышу, которая будет способствовать стеканию дождевой воды на периферию за пределы диффузора. Применение предлагаемой конструкции перекрывающего устройства шахты холодильника тепловоза позволяет снизить энергозатраты за счет выноса за пределы диффузора осей тяг, кронштейнов и поворотных створок. 6442 c/Z4 Упорядник А. Спіняєв Замовлення 628 Техред М.Моргентал Коректор М Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53. Львівська пл . 8 виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
