Компресійно-дистракційний апарат для зовнішньої фіксації “синтез к1″
Номер патенту: 42975
Опубліковано: 17.05.2004
Автори: Костюк Анатолій Никифорович, Костюк Сергій Анатолійович
Формула / Реферат
Компресійно-дистракційний апарат зовнішньої фіксації, що включає прямокутну раму з поздовжніми прорізами на довших стінках під різьбові шпильки з можливістю переміщення в прорізах та з закріпленими стержнетримачами в середній їх частині, де розміщені черезкісткові стержні, який відрізняється тим, що додатково має компресійно-дистракційні планки, на двох третинах довжини яких розміщені отвори під шпильки, а одна третина виконана нарізною і входить у проріз Т - подібної планки, прикріпленої до торця рами, окрім того нарізні шпильки виконані перемінного діаметра, причому частина шпильки з більшим діаметром обмежена шириною рами.
Текст

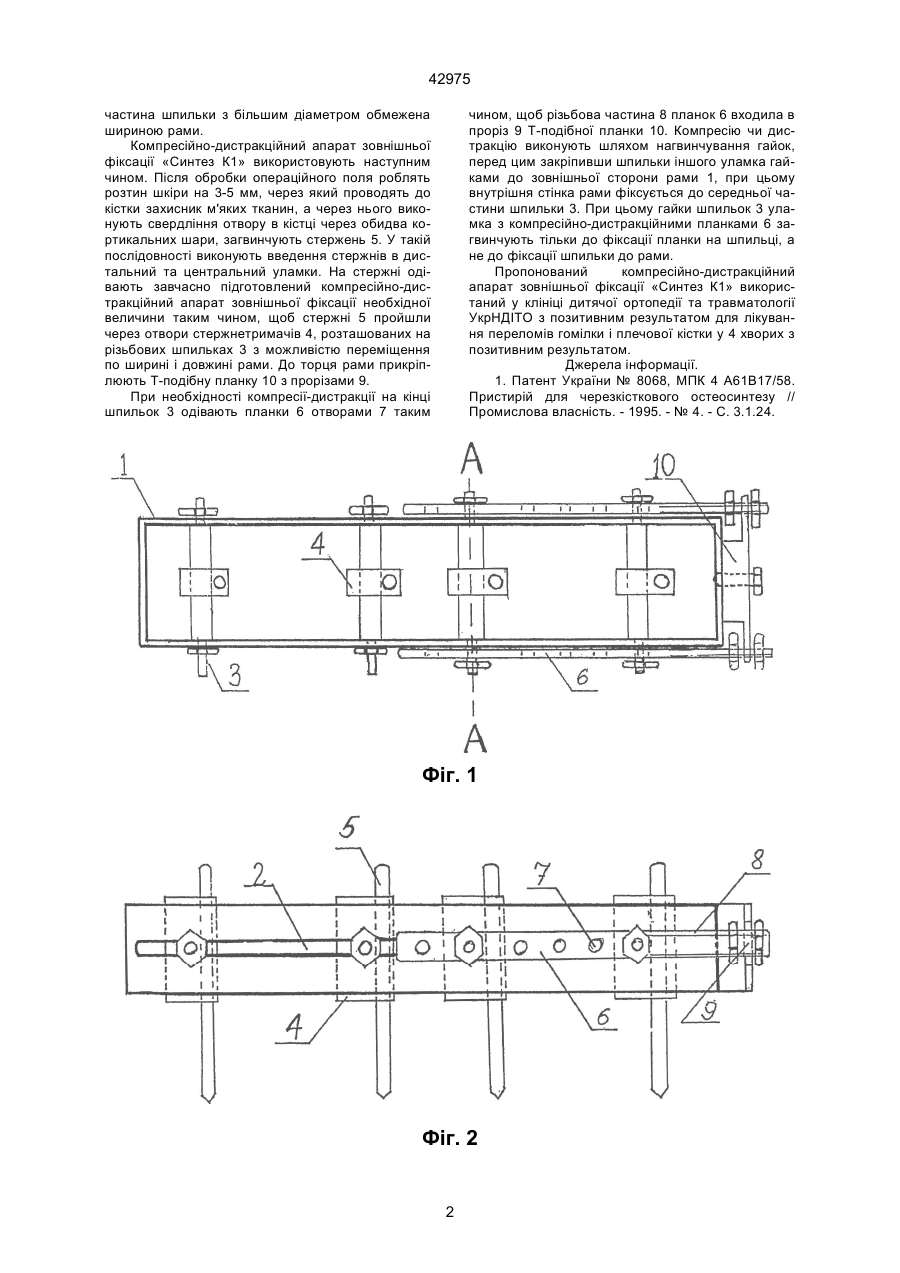

Компресійно-дистракційний апарат зовнішньої фіксації, що включає прямокутну раму з поздовжніми прорізами на довших стінках під різьбові 42975 частина шпильки з більшим діаметром обмежена шириною рами. Компресійно-дистракційний апарат зовнішньої фіксації «Синтез К1» використовують наступним чином. Після обробки операційного поля роблять розтин шкіри на 3-5 мм, через який проводять до кістки захисник м'яких тканин, а через нього виконують свердління отвору в кістці через обидва кортикальних шари, загвинчують стержень 5. У такій послідовності виконують введення стержнів в дистальний та центральний уламки. На стержні одівають завчасно підготовлений компресійно-дистракційний апарат зовнішньої фіксації необхідної величини таким чином, щоб стержні 5 пройшли через отвори стержнетримачів 4, розташованих на різьбових шпильках 3 з можливістю переміщення по ширині і довжині рами. До торця рами прикріплюють Т-подібну планку 10 з прорізами 9. При необхідності компресії-дистракції на кінці шпильок 3 одівають планки 6 отворами 7 таким чином, щоб різьбова частина 8 планок 6 входила в проріз 9 Т-подібної планки 10. Компресію чи дистракцію виконують шляхом нагвинчування гайок, перед цим закріпивши шпильки іншого уламка гайками до зовнішньої сторони рами 1, при цьому внутрішня стінка рами фіксується до середньої частини шпильки 3. При цьому гайки шпильок 3 уламка з компресійно-дистракційними планками 6 загвинчують тільки до фіксації планки на шпильці, а не до фіксації шпильки до рами. Пропонований компресійно-дистракційний апарат зовнішньої фіксації «Синтез К1» використаний у клініці дитячої ортопедії та травматології УкрНДІТО з позитивним результатом для лікування переломів гомілки і плечової кістки у 4 хворих з позитивним результатом. Джерела інформації. 1. Патент України № 8068, МПК 4 А61В17/58. Пристирій для черезкісткового остеосинтезу // Промислова власність. - 1995. - № 4. - С. 3.1.24. Фіг. 1 Фіг. 2 2 42975 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCompression and distraction device "synthesis k1" for external fixation
Автори англійськоюKostiuk Anatolii Nykyforovych
Назва патенту російськоюКомпрессионно-дистракционный аппарат наружной фиксации "синтез к1"
Автори російськоюКостюк Анатолий Никифорович
МПК / Мітки
МПК: A61B 17/60
Мітки: зовнішньої, компресійно-дистракційний, синтез, фіксації, апарат
