Стрижневий компресійно-дистракційний апарат амро

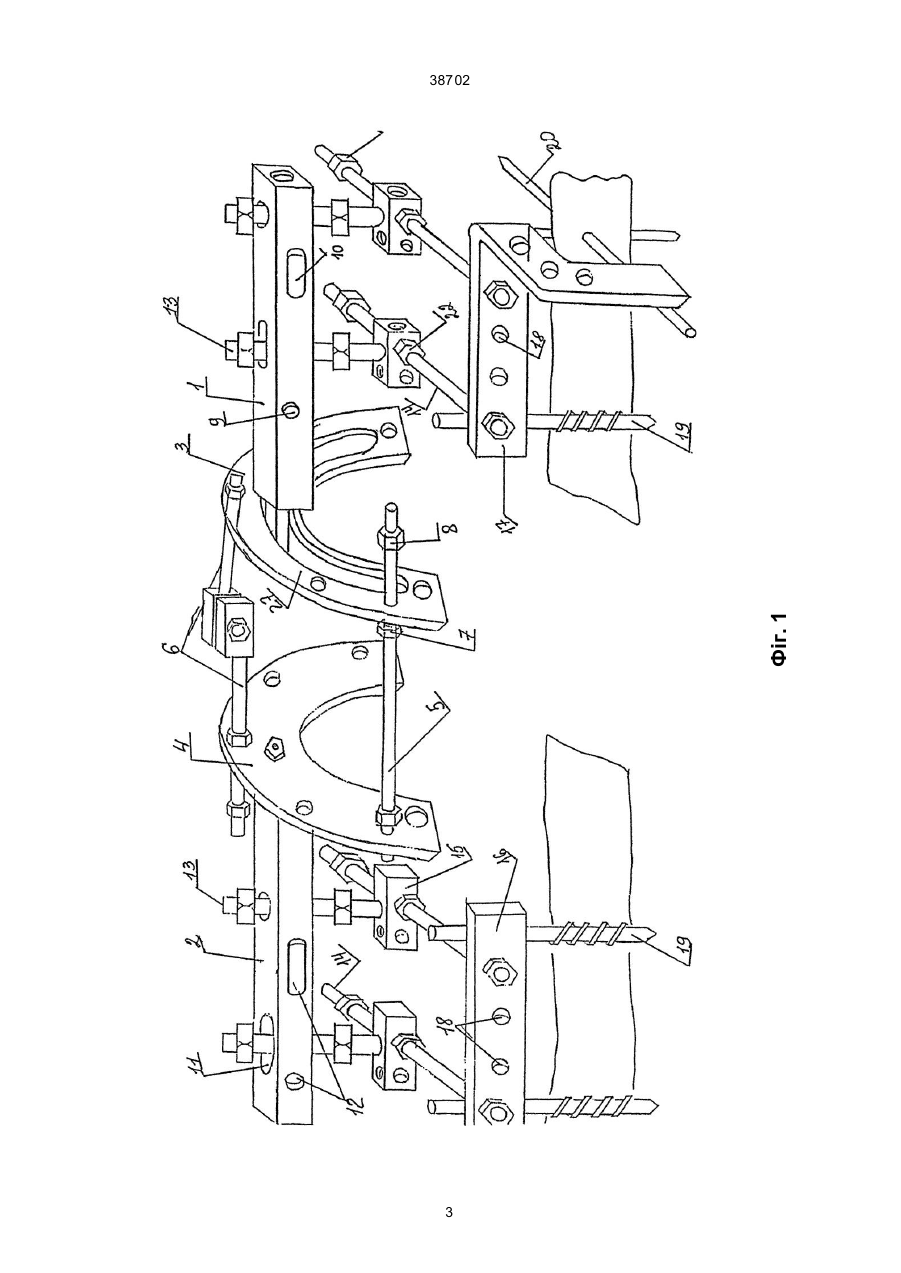

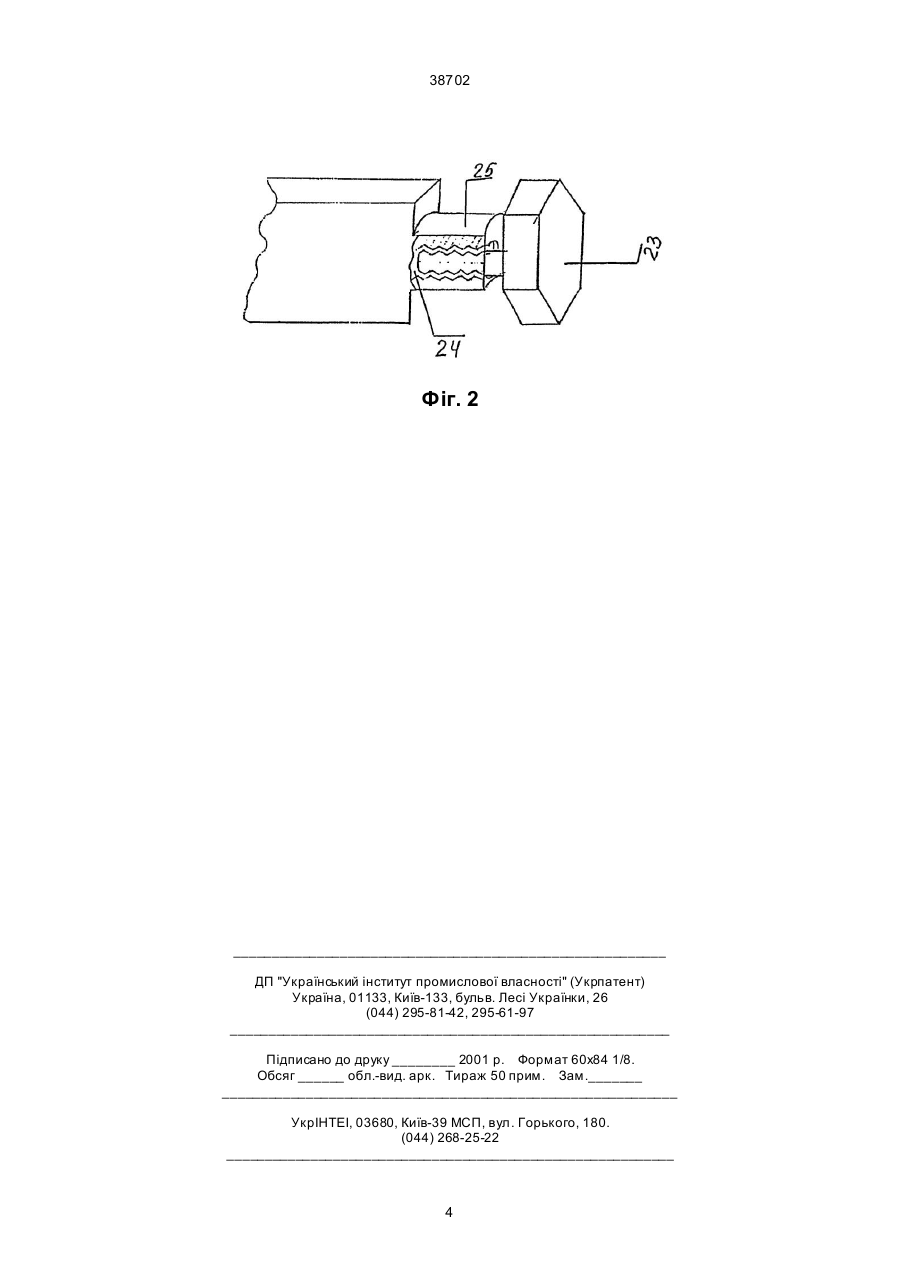

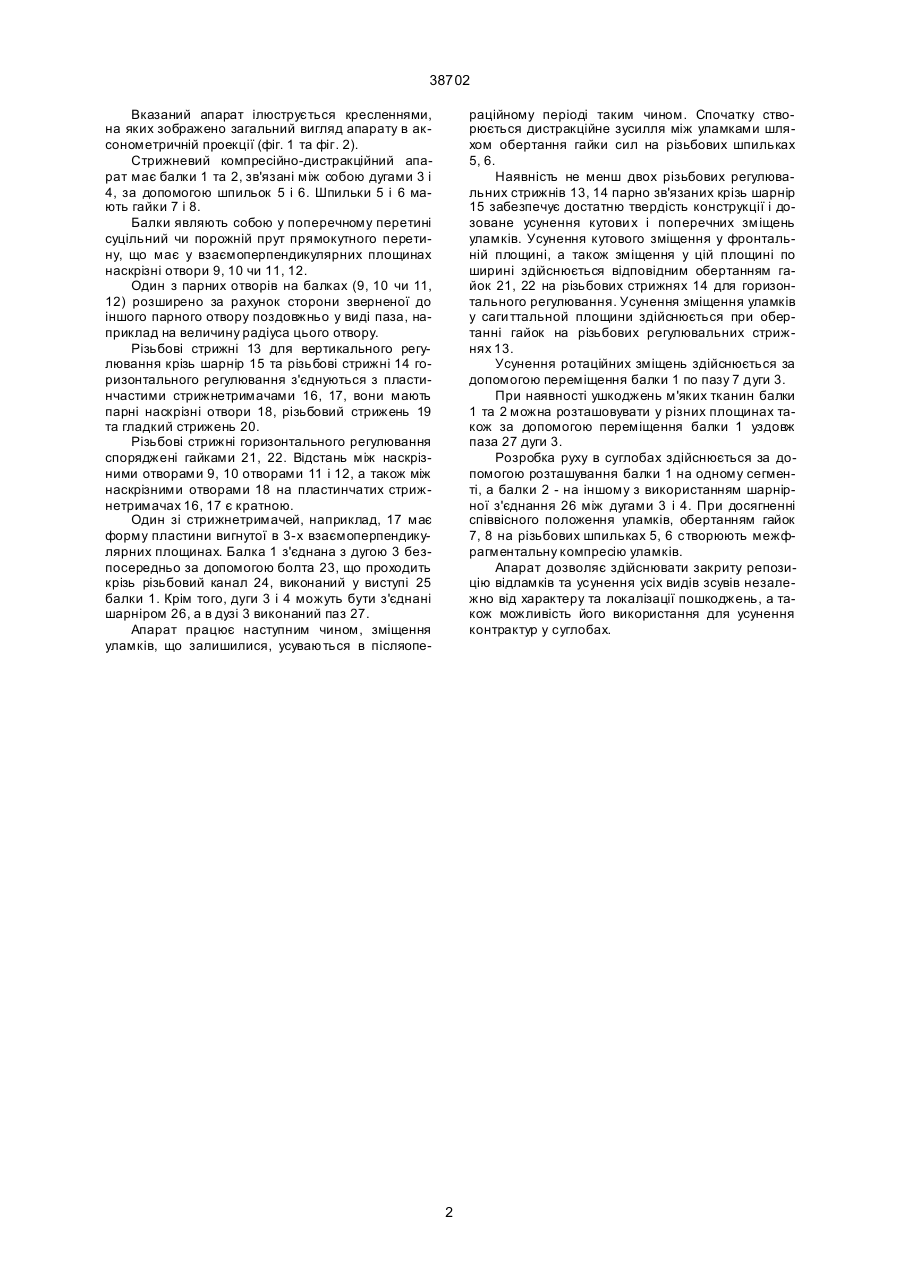

Стрижневий компресійно-дистракційний апарат, що включає стрижнетримач, який споряджено принаймні двома парами різьбових взаємоперпендикулярних різьбових стрижнів, що регулюються, 38702 Вказаний апарат ілюструється кресленнями, на яких зображено загальний вигляд апарату в аксонометричній проекції (фіг. 1 та фіг. 2). Стрижневий компресійно-дистракційний апарат має балки 1 та 2, зв'язані між собою дугами 3 і 4, за допомогою шпильок 5 і 6. Шпильки 5 і 6 мають гайки 7 і 8. Балки являють собою у поперечному перетині суцільний чи порожній прут прямокутного перетину, що має у взаємоперпендикулярних площинах наскрізні отвори 9, 10 чи 11, 12. Один з парних отворів на балках (9, 10 чи 11, 12) розширено за рахунок сторони зверненої до іншого парного отвору поздовжньо у виді паза, наприклад на величину радіуса цього отвору. Різьбові стрижні 13 для вертикального регулювання крізь шарнір 15 та різьбові стрижні 14 горизонтального регулювання з'єднуються з пластинчастими стрижнетримачами 16, 17, вони мають парні наскрізні отвори 18, різьбовий стрижень 19 та гладкий стрижень 20. Різьбові стрижні горизонтального регулювання споряджені гайками 21, 22. Відстань між наскрізними отворами 9, 10 отворами 11 і 12, а також між наскрізними отворами 18 на пластинчатих стрижнетримачах 16, 17 є кратною. Один зі стрижнетримачей, наприклад, 17 має форму пластини вигнутої в 3-х взаємоперпендикулярних площинах. Балка 1 з'єднана з дугою 3 безпосередньо за допомогою болта 23, що проходить крізь різьбовий канал 24, виконаний у виступі 25 балки 1. Крім того, дуги 3 і 4 можуть бути з'єднані шарніром 26, а в дузі 3 виконаний паз 27. Апарат працює наступним чином, зміщення уламків, що залишилися, усуваються в післяопе раційному періоді таким чином. Спочатку створюється дистракційне зусилля між уламками шляхом обертання гайки сил на різьбових шпильках 5, 6. Наявність не менш двох різьбових регулювальних стрижнів 13, 14 парно зв'язаних крізь шарнір 15 забезпечує достатню твердість конструкції і дозоване усунення кутови х і поперечних зміщень уламків. Усунення кутового зміщення у фронтальній площині, а також зміщення у цій площині по ширині здійснюється відповідним обертанням гайок 21, 22 на різьбових стрижнях 14 для горизонтального регулювання. Усунення зміщення уламків у саги ттальной площини здійснюється при обертанні гайок на різьбових регулювальних стрижнях 13. Усунення ротаційних зміщень здійснюється за допомогою переміщення балки 1 по пазу 7 дуги 3. При наявності ушкоджень м'яких тканин балки 1 та 2 можна розташовувати у різних площинах також за допомогою переміщення балки 1 уздовж паза 27 дуги 3. Розробка руху в суглобах здійснюється за допомогою розташування балки 1 на одному сегменті, а балки 2 - на іншому з використанням шарнірної з'єднання 26 між дугами 3 і 4. При досягненні співвісного положення уламків, обертанням гайок 7, 8 на різьбових шпильках 5, 6 створюють межфрагментальну компресію уламків. Апарат дозволяє здійснювати закриту репозицію відламків та усунення усіх видів зсувів незалежно від характеру та локалізації пошкоджень, а також можливість його використання для усунення контрактур у суглобах. 2 Фіг. 1 38702 3 38702 Фіг. 2 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
