Важкий грунтовий насос

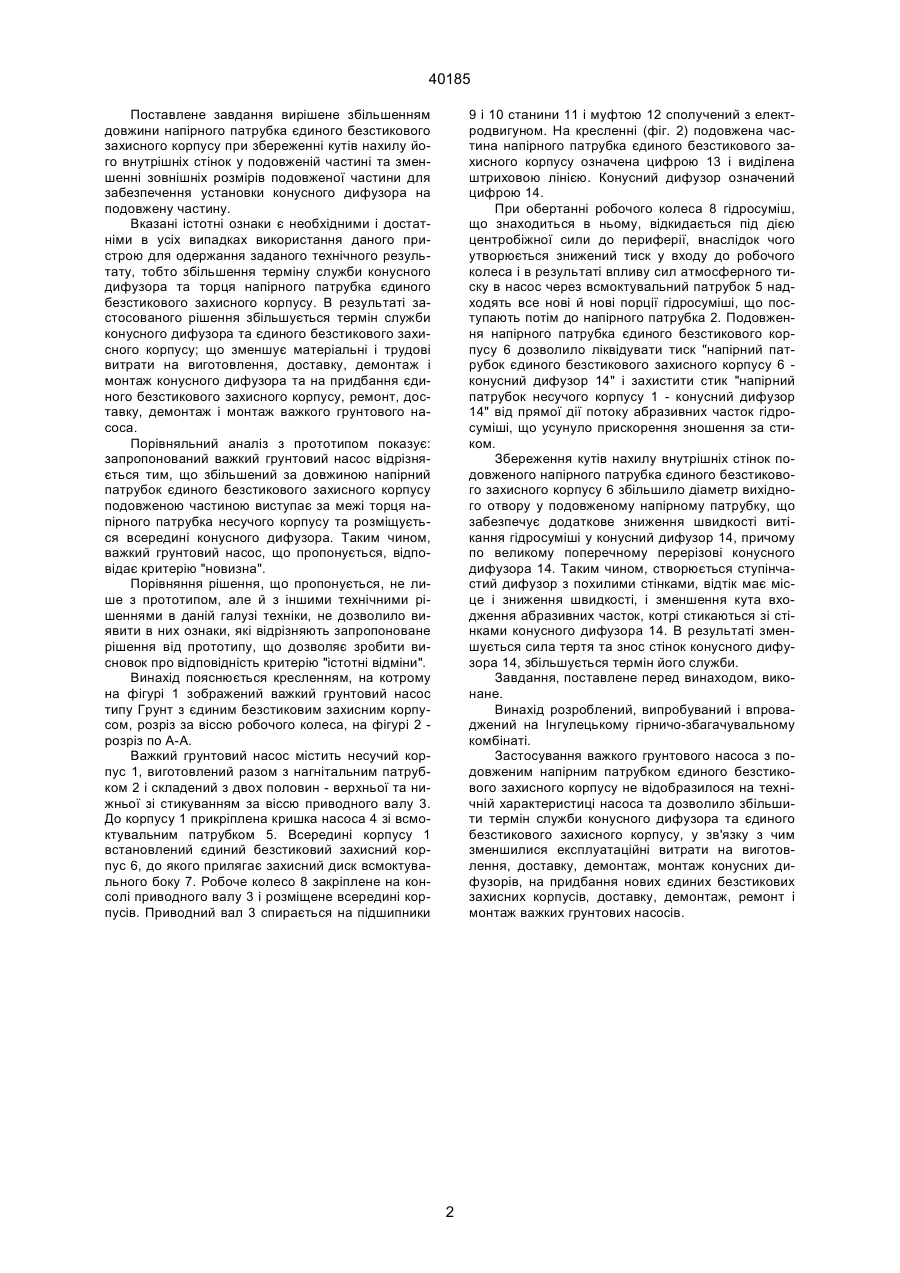

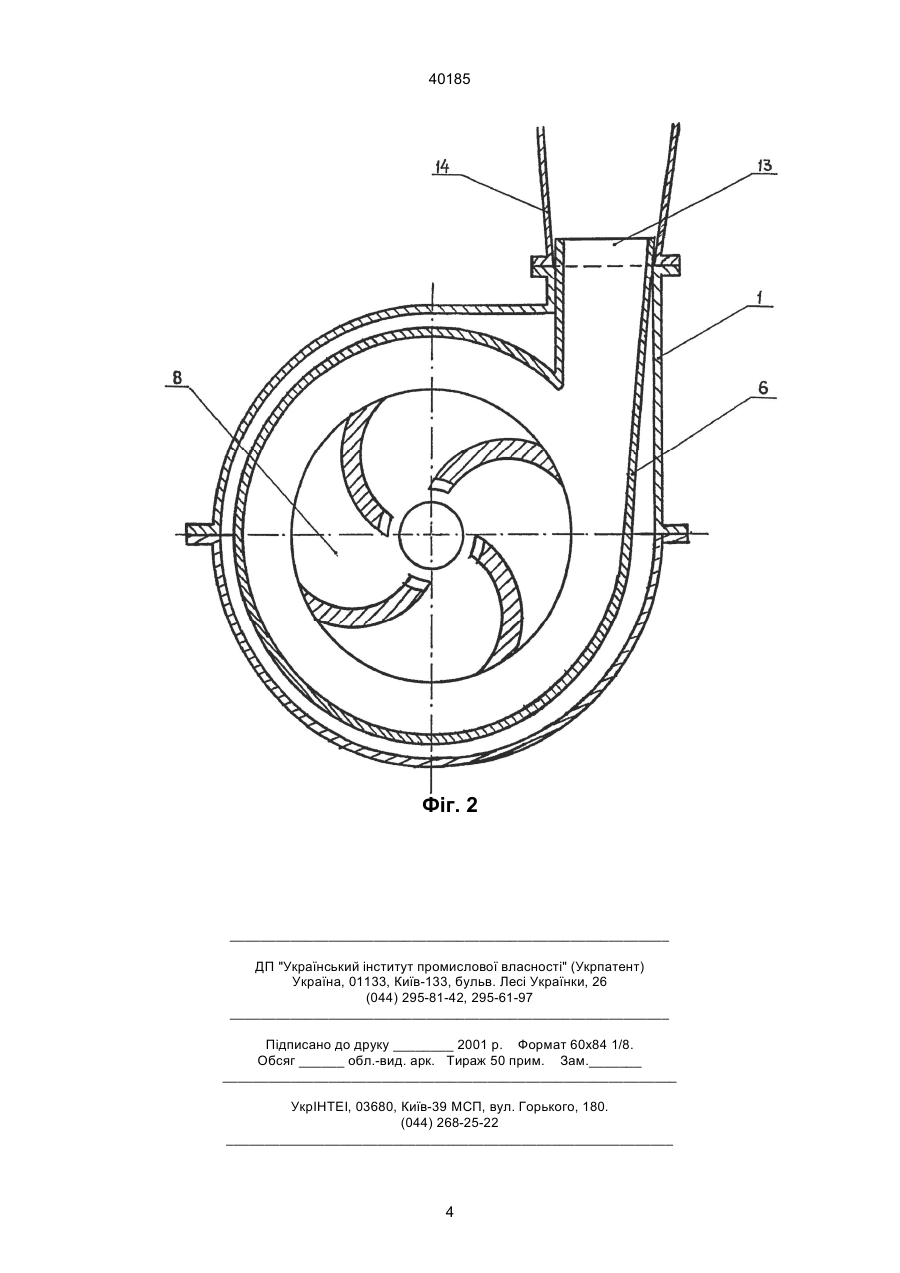

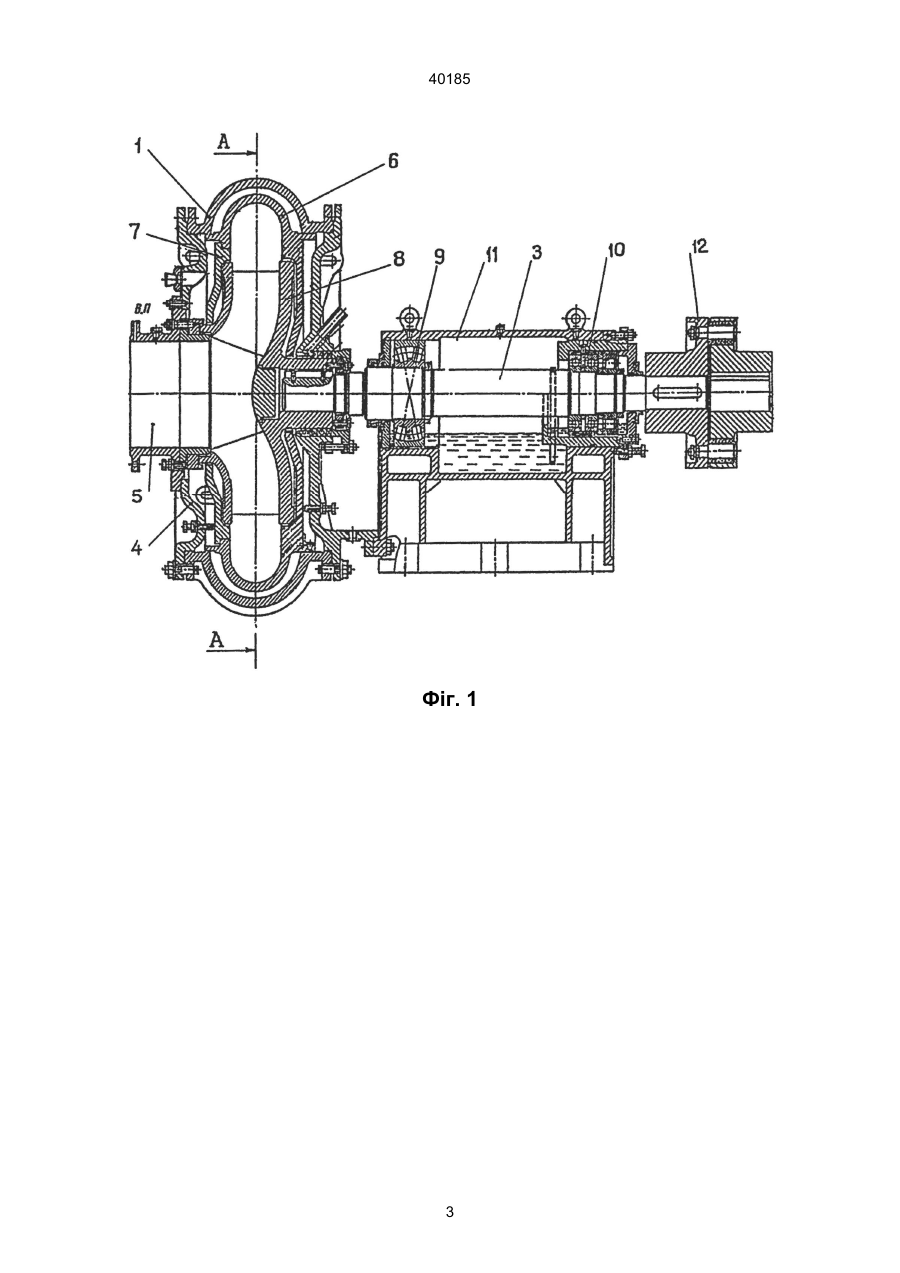

Важкий грунтовий насос, що містить несучий корпус, внутрішня поверхня котрого захищена від зношення потоком абразивних часток гідросуміші, які переміщуються, єдиним безстиковим захисним корпусом, який відрізняється тим, що збільшений за довжиною напірний патрубок єдиного безстикового захисного корпусу висувається за межі торця напірного патрубка несучого корпуса і розміщений своєю частиною, що висувається, всередині конусного дифузора напірного трубопроводу. (19) (21) 2000095217 (22) 11.09.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Лозовський Сергій Олександрович, Кривошеєв Олександр Васильович, Малетич Анатолій Михайлович, Панісько Генадій Миколайович, Сахаров Микола Никифорович, Магнітський Юрій Георгійович (73) Відкрите акціонерне товариство Інгулецький гірничо-збагачувальний комбінат, UA 40185 Поставлене завдання вирішене збільшенням довжини напірного патрубка єдиного безстикового захисного корпусу при збереженні кутів нахилу його внутрішніх стінок у подовженій частині та зменшенні зовнішніх розмірів подовженої частини для забезпечення установки конусного дифузора на подовжену частину. Вказані істотні ознаки є необхідними і достатніми в усіх випадках використання даного пристрою для одержання заданого технічного результату, тобто збільшення терміну служби конусного дифузора та торця напірного патрубка єдиного безстикового захисного корпусу. В результаті застосованого рішення збільшується термін служби конусного дифузора та єдиного безстикового захисного корпусу; що зменшує матеріальні і трудові витрати на виготовлення, доставку, демонтаж і монтаж конусного дифузора та на придбання єдиного безстикового захисного корпусу, ремонт, доставку, демонтаж і монтаж важкого грунтового насоса. Порівняльний аналіз з прототипом показує: запропонований важкий грунтовий насос відрізняється тим, що збільшений за довжиною напірний патрубок єдиного безстикового захисного корпусу подовженою частиною виступає за межі торця напірного патрубка несучого корпусу та розміщується всередині конусного дифузора. Таким чином, важкий грунтовий насос, що пропонується, відповідає критерію "новизна". Порівняння рішення, що пропонується, не лише з прототипом, але й з іншими технічними рішеннями в даній галузі техніки, не дозволило виявити в них ознаки, які відрізняють запропоноване рішення від прототипу, що дозволяє зробити висновок про відповідність критерію "істотні відміни". Винахід пояснюється кресленням, на котрому на фігурі 1 зображений важкий грунтовий насос типу Грунт з єдиним безстиковим захисним корпусом, розріз за віссю робочого колеса, на фігурі 2 розріз по А-А. Важкий грунтовий насос містить несучий корпус 1, виготовлений разом з нагнітальним патрубком 2 і складений з двох половин - верхньої та нижньої зі стикуванням за віссю приводного валу 3. До корпусу 1 прикріплена кришка насоса 4 зі всмоктувальним патрубком 5. Всередині корпусу 1 встановлений єдиний безстиковий захисний корпус 6, до якого прилягає захисний диск всмоктувального боку 7. Робоче колесо 8 закріплене на консолі приводного валу 3 і розміщене всередині корпусів. Приводний вал 3 спирається на підшипники 9 і 10 станини 11 і муфтою 12 сполучений з електродвигуном. На кресленні (фіг. 2) подовжена частина напірного патрубка єдиного безстикового захисного корпусу означена цифрою 13 і виділена штриховою лінією. Конусний дифузор означений цифрою 14. При обертанні робочого колеса 8 гідросуміш, що знаходиться в ньому, відкидається під дією центробіжної сили до периферії, внаслідок чого утворюється знижений тиск у входу до робочого колеса і в результаті впливу сил атмосферного тиску в насос через всмоктувальний патрубок 5 надходять все нові й нові порції гідросуміші, що поступають потім до напірного патрубка 2. Подовження напірного патрубка єдиного безстикового корпусу 6 дозволило ліквідувати тиск "напірний патрубок єдиного безстикового захисного корпусу 6 конусний дифузор 14" і захистити стик "напірний патрубок несучого корпусу 1 - конусний дифузор 14" від прямої дії потоку абразивних часток гідросуміші, що усунуло прискорення зношення за стиком. Збереження кутів нахилу внутрішніх стінок подовженого напірного патрубка єдиного безстикового захисного корпусу 6 збільшило діаметр вихідного отвору у подовженому напірному патрубку, що забезпечує додаткове зниження швидкості витікання гідросуміші у конусний дифузор 14, причому по великому поперечному перерізові конусного дифузора 14. Таким чином, створюється ступінчастий дифузор з похилими стінками, відтік має місце і зниження швидкості, і зменшення кута входження абразивних часток, котрі стикаються зі стінками конусного дифузора 14. В результаті зменшується сила тертя та знос стінок конусного дифузора 14, збільшується термін його служби. Завдання, поставлене перед винаходом, виконане. Винахід розроблений, випробуваний і впроваджений на Інгулецькому гірничо-збагачувальному комбінаті. Застосування важкого грунтового насоса з подовженим напірним патрубком єдиного безстикового захисного корпусу не відобразилося на технічній характеристиці насоса та дозволило збільшити термін служби конусного дифузора та єдиного безстикового захисного корпусу, у зв'язку з чим зменшилися експлуатаційні витрати на виготовлення, доставку, демонтаж, монтаж конусних дифузорів, на придбання нових єдиних безстикових захисних корпусів, доставку, демонтаж, ремонт і монтаж важких грунтових насосів. 2 40185 Фіг. 1 3 40185 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
