Пристрій для вимірювання довжини хвилі випромінювання лазера

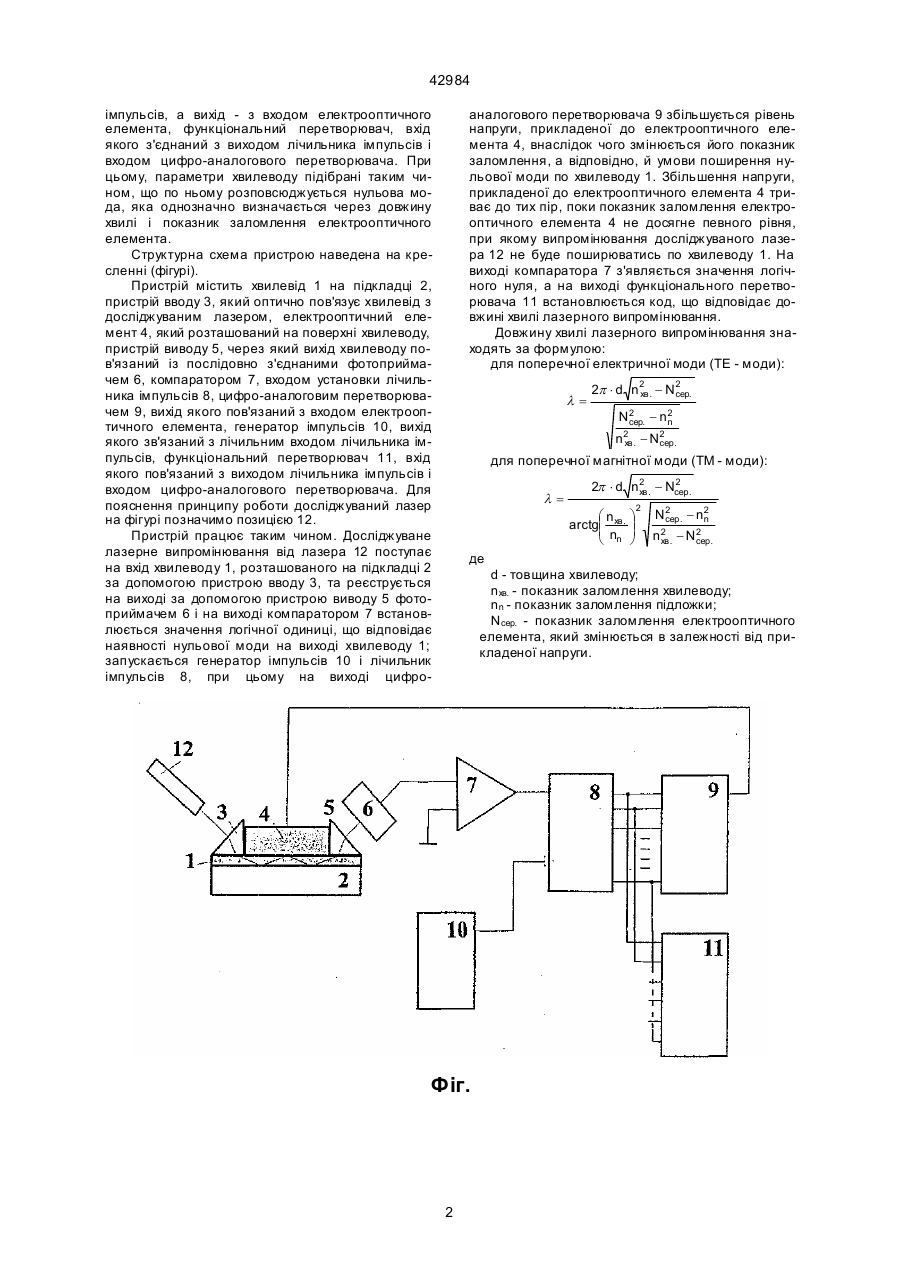

Пристрій для вимірювання довжини хвилі випромінювання лазера, що містить фотоприймач, компаратор, який відрізняється тим, що в нього введені хвилевід на підкладці з пристроями вводу 42984 імпульсів, а вихід - з входом електрооптичного елемента, функціональний перетворювач, вхід якого з'єднаний з виходом лічильника імпульсів і входом цифро-аналогового перетворювача. При цьому, параметри хвилеводу підібрані таким чином, що по ньому розповсюджується нульова мода, яка однозначно визначається через довжину хвилі і показник заломлення електрооптичного елемента. Структурна схема пристрою наведена на кресленні (фігурі). Пристрій містить хвилевід 1 на підкладці 2, пристрій вводу 3, який оптично пов'язує хвилевід з досліджуваним лазером, електрооптичний елемент 4, який розташований на поверхні хвилеводу, пристрій виводу 5, через який вихід хвилеводу пов'язаний із послідовно з'єднаними фотоприймачем 6, компаратором 7, входом установки лічильника імпульсів 8, цифро-аналоговим перетворювачем 9, вихід якого пов'язаний з входом електрооптичного елемента, генератор імпульсів 10, вихід якого зв'язаний з лічильним входом лічильника імпульсів, функціональний перетворювач 11, вхід якого пов'язаний з виходом лічильника імпульсів і входом цифро-аналогового перетворювача. Для пояснення принципу роботи досліджуваний лазер на фігурі позначимо позицією 12. Пристрій працює таким чином. Досліджуване лазерне випромінювання від лазера 12 поступає на вхід хвилеводу 1, розташованого на підкладці 2 за допомогою пристрою вводу 3, та реєструється на виході за допомогою пристрою виводу 5 фотоприймачем 6 і на виході компаратором 7 встановлюється значення логічної одиниці, що відповідає наявності нульової моди на виході хвилеводу 1; запускається генератор імпульсів 10 і лічильник імпульсів 8, при цьому на виході цифро аналогового перетворювача 9 збільшується рівень напруги, прикладеної до електрооптичного елемента 4, внаслідок чого змінюється його показник заломлення, а відповідно, й умови поширення нульової моди по хвилеводу 1. Збільшення напруги, прикладеної до електрооптичного елемента 4 триває до тих пір, поки показник заломлення електрооптичного елемента 4 не досягне певного рівня, при якому випромінювання досліджуваного лазера 12 не буде поширюватись по хвилеводу 1. На виході компаратора 7 з'являється значення логічного нуля, а на виході функціонального перетворювача 11 встановлюється код, що відповідає довжині хвилі лазерного випромінювання. Довжину хвилі лазерного випромінювання знаходять за формулою: для поперечної електричної моди (ТЕ - моди): l= 2p × d n2 . - N2 . хв сер N2 . - n2 сер n n2 . - N2 . хв сер для поперечної магнітної моди (ТМ - моди): l= 2 2p × d n2 . - Nсер . хв æn arctgç хв . ç n è n ö ÷ ÷ ø 2 N2 . - n2 сер n n2 . - N2 . хв сер де d - товщина хвилеводу; nхв. - показник заломлення хвилеводу; nn - показник заломлення підложки; Ncep. - показник заломлення електрооптичного елемента, який змінюється в залежності від прикладеної напруги. Фіг. 2 42984 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
