Пристрій для вимірювання інтенсивності планетарного випромінювання

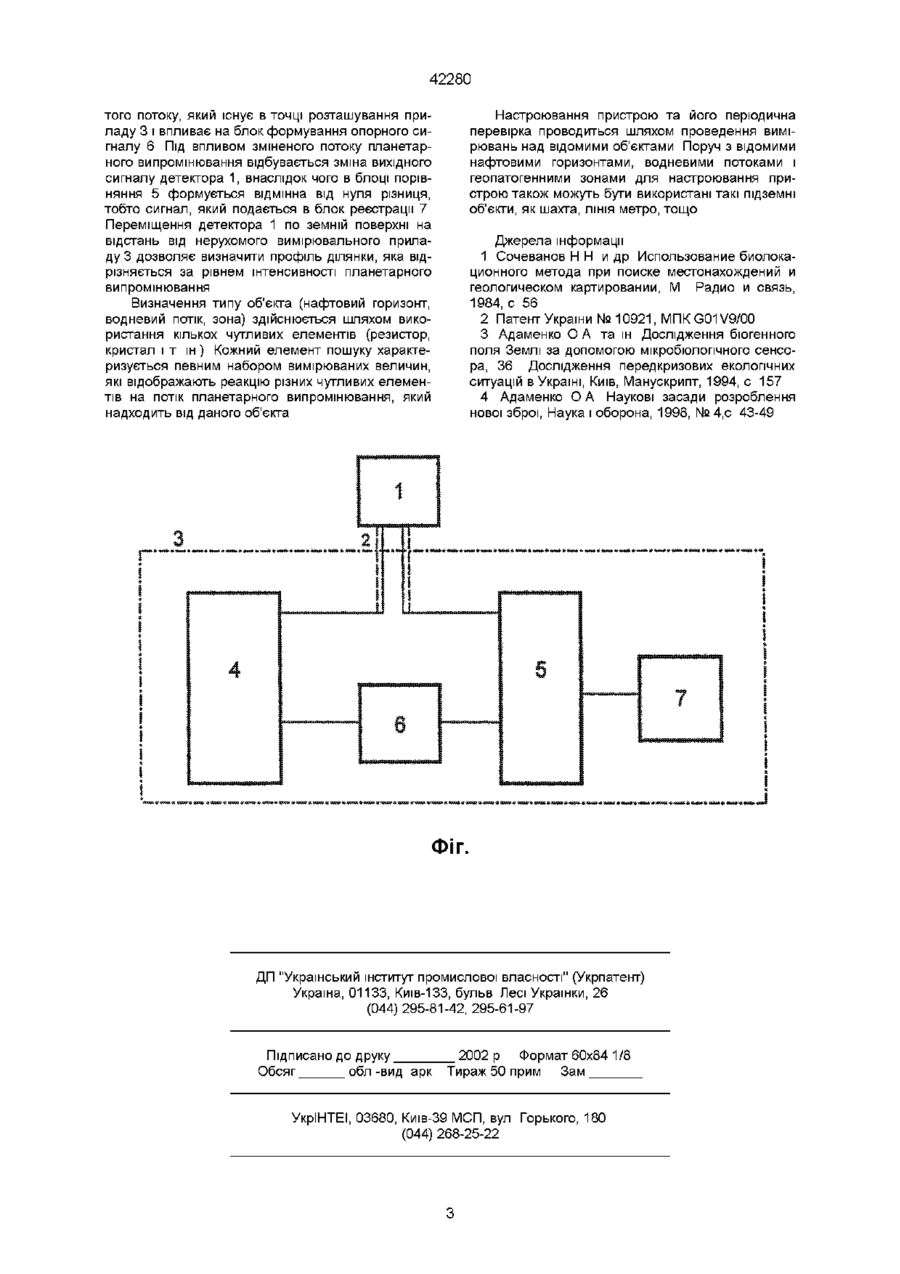

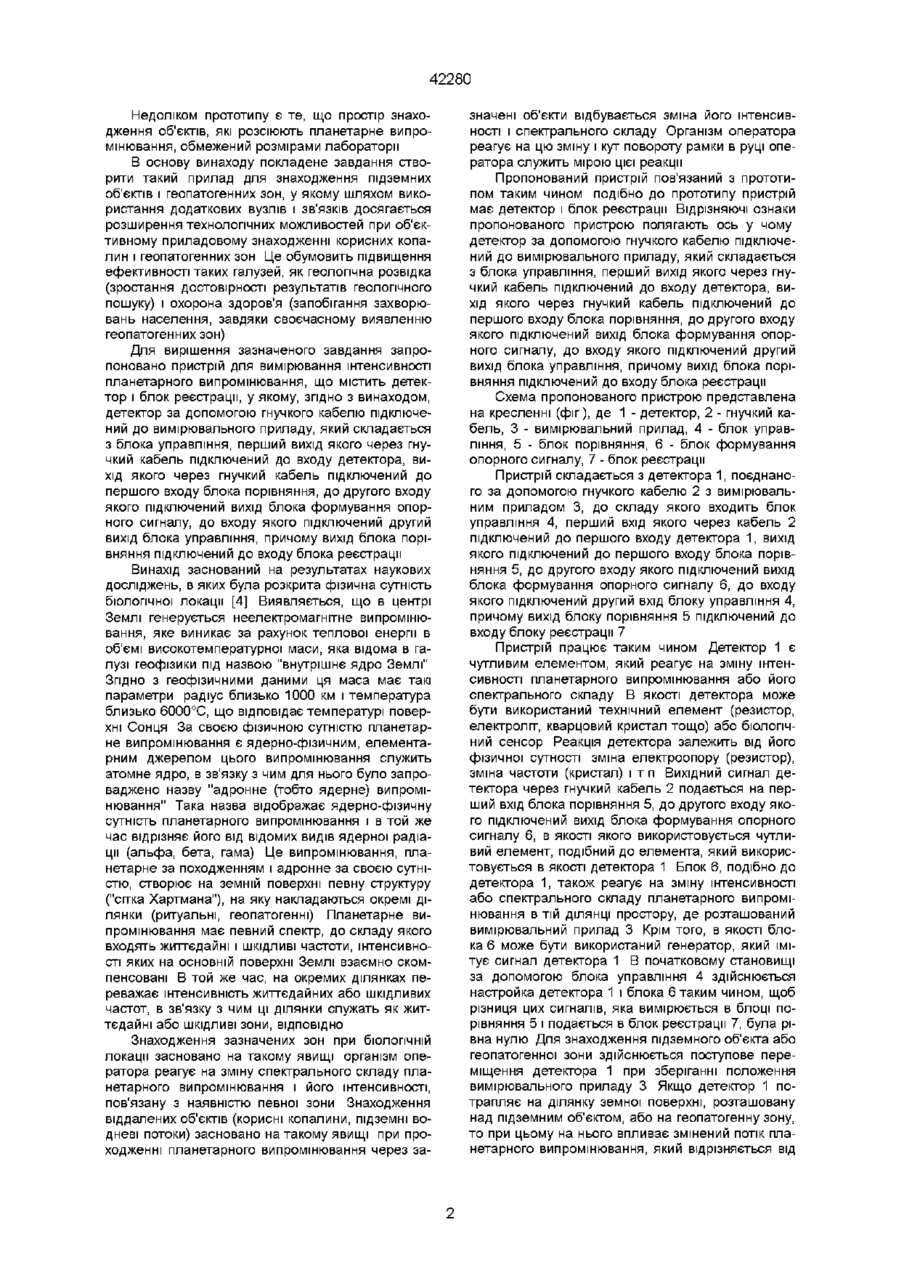

Пристрій для вимірювання інтенсивності планетарного випромінювання, що містить детектор і блок реєстрації, який відрізняється тим, що детектор за допомогою гнучкого кабелю підключений до вимірювального приладу, який складається з блока управління, перший вихід якого через гнучкий кабель підключений до входу детектора, вихід якого через гнучкий кабель підключений до першого входу блока порівняння, до другого входу якого підключений вихід блока формування опорного сигналу, до входу якого підключений другий вихід блока управління, причому вихід блока порівняння підключений до входу блока реєстрації Винахід відноситься до геофізики, а саме до пристроїв для розвідки і може знайти застосування при знаходженні підземних об'єктів, недосяжних для візуального спостереження (корисні копалини, водневі потоки і т п ) і геопатогенних зон на земній поверхні, які не сприймаються органами зору До цього часу знаходження зазначених об'єктів проводилось за допомогою біологічної локації, заснованої на суб'єктивних відчуттях людиниоператора, який повинен володіти унікальними природними здібностями [1] При проведенні біологічної локації чутливим елементом служить організм оператора, роль реєструючого приладу відіграє Г- або П-подібна рамка, яка знаходиться в руці оператора Реакція оператора проявляється в невеликих поворотах кисті навколо осі передпліччя, що приводить до відхилення рамки Біологічна локація була відома ще в стародавньому СВІТІ, цей спосіб геологічного пошуку використовувався для знаходження корисних копалин, що послужило основою для формування сучасної цивілізації Крім того, цей спосіб використовувався для знаходження особливих ділянок на земній поверхні, які відрізняються життєдайним (ритуальні зони), або шкідливим (геопатогенні зони) впливом на організм людини На ритуальних зонах будувались культові споруди (храми, піраміди), а на геопатогенних зонах заборонялося розміщення житлових будинків В галузі геологічної розвідки біологічна локація зберігає своє практичне значення до наших днів, бюлокаційні оператори виграють конкуренцію у геологів, озброєних приладовими засобами В той же час практичне значення біологічної локації значно зросло в галузі охорони здоров'я, оскільки в наш час крім природних геопатогенних зон, розташованих на земній поверхні і в приміщеннях, з'явились подібні ШКІДЛИВІ ділянки, створені під впливом певних будівельних конструкцій, які використовуються в сучасних спорудах Спосіб біологічної локації має суттєвий недолік відсутність об'єктивного приладового знаходження корисних копалин і геопатогенних зон Цей недолік обумовлений такою причиною чутливим елементом служить організм людини-оператора В силу зазначеної причини даний спосіб є суб'єктивним, він не підлягає сертифікації і стандартизації Відомий спосіб пошуку і розвідки геологічних об'єктів, заснований на використанні рамки, яка знаходиться в руці оператора, при додатковому використанні джерела електричного струму Цей спосіб відрізняється тим, що регулювання чутливості оператора здійснюють шляхом подання до КІСТІ його руки електричного струму [2] Даний спосіб має суттєвий недолік відсутність об'єктивного приладового знаходження корисних копалин і геопатогенних зон Цей недолік пов'язаний з тим, що чутливим елементом служить організм людиниоператора Прототипом запропонованого пристрою є установка для вимірювання інтенсивності планетарного вимірювання, яка складається з детектора і блока реєстрації, в якому як детектор використовують мікробіологічний сенсор, а блок реєстрації виконаний у вигляді лазерної системи [3] О 00 42280 Недоліком прототипу є те, що простір знаходження об'єктів, які розсіюють планетарне випромінювання, обмежений розмірами лабораторії В основу винаходу покладене завдання створити такий прилад для знаходження підземних об'єктів і геопатогенних зон, у якому шляхом використання додаткових вузлів і зв'язків досягається розширення технологічних можливостей при об'єктивному приладовому знаходженні корисних копалин і геопатогенних зон Це обумовить підвищення ефективності таких галузей, як геологічна розвідка (зростання достовірності результатів геологічного пошуку) і охорона здоров'я (запобігання захворювань населення, завдяки своєчасному виявленню геопатогенних зон) Для вирішення зазначеного завдання запропоновано пристрій для вимірювання інтенсивності планетарного випромінювання, що містить детектор і блок реєстрації, у якому, згідно з винаходом, детектор за допомогою гнучкого кабелю підключений до вимірювального приладу, який складається з блока управління, перший вихід якого через гнучкий кабель підключений до входу детектора, вихід якого через гнучкий кабель підключений до першого входу блока порівняння, до другого входу якого підключений вихід блока формування опорного сигналу, до входу якого підключений другий вихід блока управління, причому вихід блока порівняння підключений до входу блока реєстрації Винахід заснований на результатах наукових досліджень, в яких була розкрита фізична сутність біологічної локації [4] Виявляється, що в центрі Землі генерується неелектромагнітне випромінювання, яке виникає за рахунок теплової енергії в об'ємі високотемпературної маси, яка відома в галузі геофізики під назвою "внутрішнє ядро Землі" Згідно З геофізичними даними ця маса має такі параметри радіус близько 1000 км і температура близько 6000°С, що відповідає температурі поверхні Сонця За своєю фізичною сутністю планетарне випромінювання є ядерно-фізичним, елементарним джерелом цього випромінювання служить атомне ядро, в зв'язку з чим для нього було запроваджено назву "адронне (тобто ядерне) випромінювання" Така назва відображає ядерно-фізичну сутність планетарного випромінювання і в той же час відрізняє його від відомих видів ядерної радіації (альфа, бета, гама) Це випромінювання, планетарне за походженням і адронне за своєю сутністю, створює на земній поверхні певну структуру ("сітка Хартмана"), на яку накладаються окремі ділянки (ритуальні, геопатогенні) Планетарне випромінювання має певний спектр, до складу якого входять життєдайні і ШКІДЛИВІ частоти, інтенсивності яких на основній поверхні Землі взаємно скомпенсовані В той же час, на окремих ділянках переважає інтенсивність життєдайних або шкідливих частот, в зв'язку з чим ці ділянки служать як життєдайні або ШКІДЛИВІ зони, ВІДПОВІДНО Знаходження зазначених зон при біологічній локації засновано на такому явищі організм оператора реагує на зміну спектрального складу планетарного випромінювання і його інтенсивності, пов'язану з наявністю певної зони Знаходження віддалених об'єктів (корисні копалини, підземні водневі потоки) засновано на такому явищі при проходженні планетарного випромінювання через за значені об'єкти відбувається зміна його інтенсивності і спектрального складу Організм оператора реагує на цю зміну і кут повороту рамки в руці оператора служить мірою цієї реакції Пропонований пристрій пов'язаний з прототипом таким чином подібно до прототипу пристрій має детектор і блок реєстрації Відрізняючі ознаки пропонованого пристрою полягають ось у чому детектор за допомогою гнучкого кабелю підключений до вимірювального приладу, який складається з блока управління, перший вихід якого через гнучкий кабель підключений до входу детектора, вихід якого через гнучкий кабель підключений до першого входу блока порівняння, до другого входу якого підключений вихід блока формування опорного сигналу, до входу якого підключений другий вихід блока управління, причому вихід блока порівняння підключений до входу блока реєстрації Схема пропонованого пристрою представлена на кресленні (фіг), де 1 - детектор, 2 - гнучкий кабель, 3 - вимірювальний прилад, 4 - блок управління, 5 - блок порівняння, 6 - блок формування опорного сигналу, 7 - блок реєстрації Пристрій складається з детектора 1, поєднаного за допомогою гнучкого кабелю 2 з вимірювальним приладом 3, до складу якого входить блок управління 4, перший вхід якого через кабель 2 підключений до першого входу детектора 1, вихід якого підключений до першого входу блока порівняння 5, до другого входу якого підключений вихід блока формування опорного сигналу 6, до входу якого підключений другий вхід блоку управління 4, причому вихід блоку порівняння 5 підключений до входу блоку реєстрації 7 Пристрій працює таким чином Детектор 1 є чутливим елементом, який реагує на зміну інтенсивності планетарного випромінювання або його спектрального складу В якості детектора може бути використаний технічний елемент (резистор, електроліт, кварцовий кристал тощо) або біологічний сенсор Реакція детектора залежить від його фізичної сутності зміна електроопору (резистор), зміна частоти (кристал) і т п Вихідний сигнал детектора через гнучкий кабель 2 подається на перший вхід блока порівняння 5, до другого входу якого підключений вихід блока формування опорного сигналу 6, в якості якого використовується чутливий елемент, подібний до елемента, який використовується в якості детектора 1 Блок 6, подібно до детектора 1, також реагує на зміну інтенсивності або спектрального складу планетарного випромінювання в тій ДІЛЯНЦІ простору, де розташований вимірювальний прилад 3 Крім того, в якості блока 6 може бути використаний генератор, який імітує сигнал детектора 1 В початковому становищі за допомогою блока управління 4 здійснюється настройка детектора 1 і блока 6 таким чином, щоб різниця цих сигналів, яка вимірюється в блоці порівняння 5 і подається в блок реєстрації 7, була рівна нулю Для знаходження підземного об'єкта або геопатогенної зони здійснюється поступове переміщення детектора 1 при зберіганні положення вимірювального приладу 3 Якщо детектор 1 потрапляє на ділянку земної поверхні, розташовану над підземним об'єктом, або на геопатогенну зону, то при цьому на нього впливає змінений потік планетарного випромінювання, який відрізняється від 42280 Настроювання пристрою та його періодична перевірка проводиться шляхом проведення вимірювань над відомими об'єктами Поруч з відомими нафтовими горизонтами, водневими потоками і геопатогенними зонами для настроювання пристрою також можуть бути використані такі підземні об'єкти, як шахта, ЛІНІЯ метро, тощо того потоку, який існує в точці розташування приладу 3 і впливає на блок формування опорного сигналу 6 Під ВПЛИВОМ зміненого потоку планетарного випромінювання відбувається зміна вихідного сигналу детектора 1, внаслідок чого в блоці порівняння 5 формується відмінна від нуля різниця, тобто сигнал, який подається в блок реєстрації 7 Переміщення детектора 1 по земній поверхні на відстань від нерухомого вимірювального приладу З дозволяє визначити профіль ділянки, яка відрізняється за рівнем інтенсивності планетарного випромінювання Визначення типу об'єкта (нафтовий горизонт, водневий потік, зона) здійснюється шляхом використання кількох чутливих елементів (резистор, кристал і т ін ) Кожний елемент пошуку характеризується певним набором вимірюваних величин, які відображають реакцію різних чутливих елементів на потік планетарного випромінювання, який надходить від даного об'єкта Джерела інформації 1 Сочеванов Н Н и др Использование биолокационного метода при поиске местонахождений и геологическом картировании, М Радио и связь, 1984, с 56 2 Патент України №10921, МПК G01V9/00 3 Адаменко О А та ш Дослідження біогенного поля Землі за допомогою мікробіологічного сенсора, 36 Дослідження передкризових екологічних ситуацій в Україні, Київ, Манускрипт, 1994, с 157 4 Адаменко О А Наукові засади розроблення нової зброї, Наука і оборона, 1998, № 4,с 43-49 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
