Конденсаторна установка

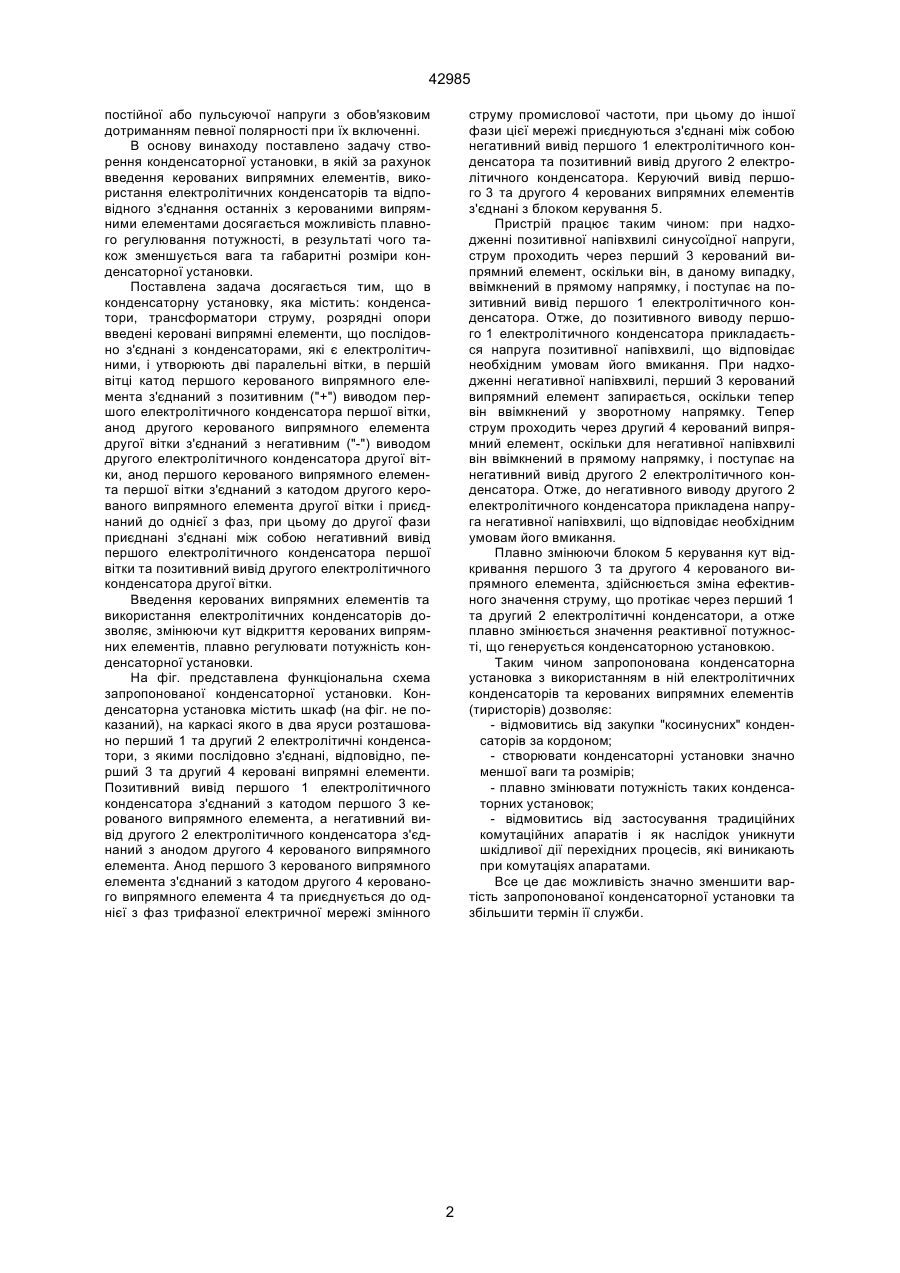

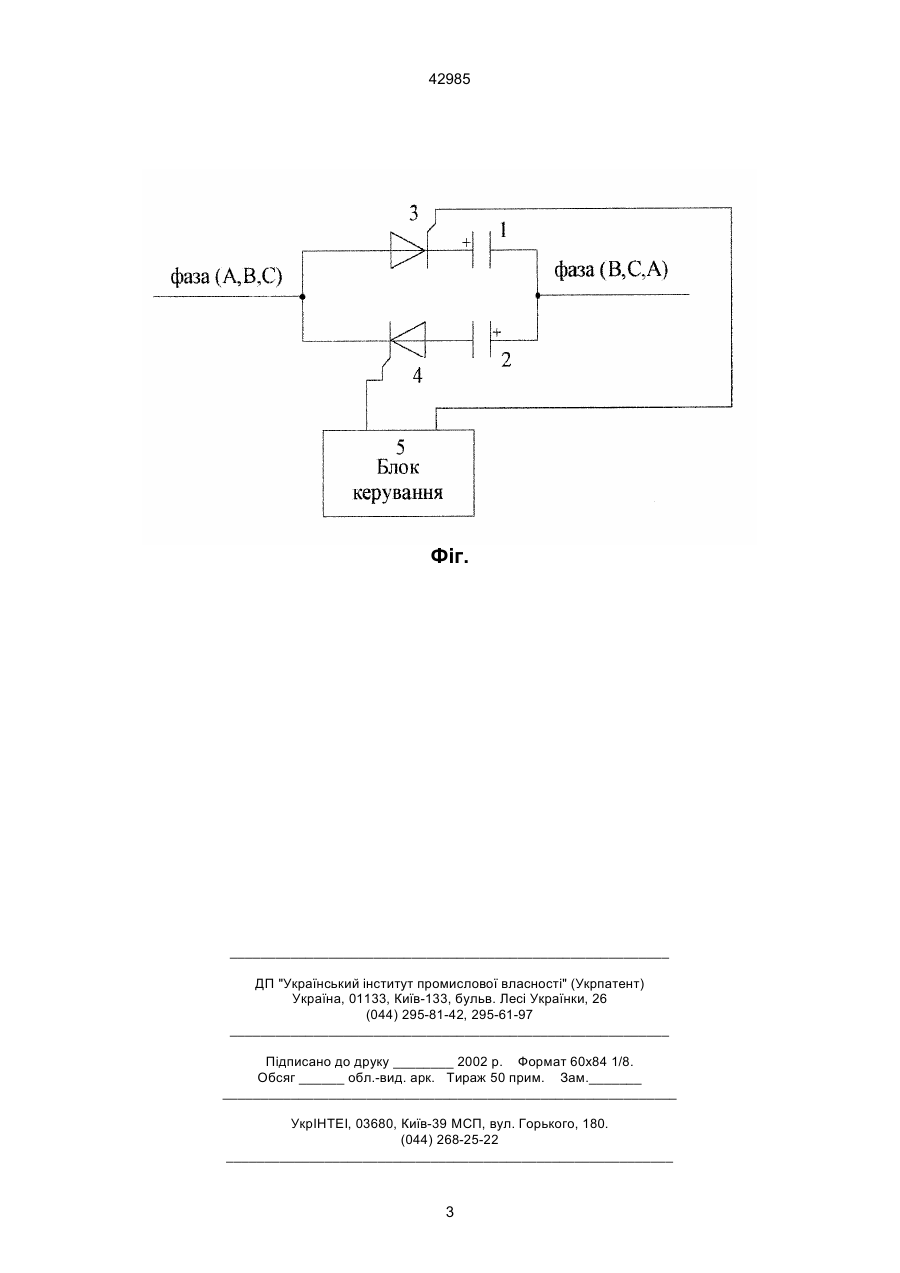

Конденсаторна установка, яка містить конденсатори, трансформатори струму, розрядні опори, яка відрізняється тим, що в неї введені керовані випрямні елементи, що послідовно з'єднані з конденсаторами, які є електролітичними, і утворюють 42985 постійної або пульсуючої напруги з обов'язковим дотриманням певної полярності при їх включенні. В основу винаходу поставлено задачу створення конденсаторної установки, в якій за рахунок введення керованих випрямних елементів, використання електролітичних конденсаторів та відповідного з'єднання останніх з керованими випрямними елементами досягається можливість плавного регулювання потужності, в результаті чого також зменшується вага та габаритні розміри конденсаторної установки. Поставлена задача досягається тим, що в конденсаторну установку, яка містить: конденсатори, трансформатори струму, розрядні опори введені керовані випрямні елементи, що послідовно з'єднані з конденсаторами, які є електролітичними, і утворюють дві паралельні вітки, в першій вітці катод першого керованого випрямного елемента з'єднаний з позитивним ("+") виводом першого електролітичного конденсатора першої вітки, анод другого керованого випрямного елемента другої вітки з'єднаний з негативним ("-") виводом другого електролітичного конденсатора другої вітки, анод першого керованого випрямного елемента першої вітки з'єднаний з катодом другого керованого випрямного елемента другої вітки і приєднаний до однієї з фаз, при цьому до другої фази приєднані з'єднані між собою негативний вивід першого електролітичного конденсатора першої вітки та позитивний вивід другого електролітичного конденсатора другої вітки. Введення керованих випрямних елементів та використання електролітичних конденсаторів дозволяє, змінюючи кут відкриття керованих випрямних елементів, плавно регулювати потужність конденсаторної установки. На фіг. представлена функціональна схема запропонованої конденсаторної установки. Конденсаторна установка містить шкаф (на фіг. не показаний), на каркасі якого в два яруси розташовано перший 1 та другий 2 електролітичні конденсатори, з якими послідовно з'єднані, відповідно, перший 3 та другий 4 керовані випрямні елементи. Позитивний вивід першого 1 електролітичного конденсатора з'єднаний з катодом першого 3 керованого випрямного елемента, а негативний вивід другого 2 електролітичного конденсатора з'єднаний з анодом другого 4 керованого випрямного елемента. Анод першого 3 керованого випрямного елемента з'єднаний з катодом другого 4 керованого випрямного елемента 4 та приєднується до однієї з фаз трифазної електричної мережі змінного струму промислової частоти, при цьому до іншої фази цієї мережі приєднуються з'єднані між собою негативний вивід першого 1 електролітичного конденсатора та позитивний вивід другого 2 електролітичного конденсатора. Керуючий вивід першого 3 та другого 4 керованих випрямних елементів з'єднані з блоком керування 5. Пристрій працює таким чином: при надходженні позитивної напівхвилі синусоїдної напруги, струм проходить через перший 3 керований випрямний елемент, оскільки він, в даному випадку, ввімкнений в прямому напрямку, і поступає на позитивний вивід першого 1 електролітичного конденсатора. Отже, до позитивного виводу першого 1 електролітичного конденсатора прикладається напруга позитивної напівхвилі, що відповідає необхідним умовам його вмикання. При надходженні негативної напівхвилі, перший 3 керований випрямний елемент запирається, оскільки тепер він ввімкнений у зворотному напрямку. Тепер струм проходить через другий 4 керований випрямний елемент, оскільки для негативної напівхвилі він ввімкнений в прямому напрямку, і поступає на негативний вивід другого 2 електролітичного конденсатора. Отже, до негативного виводу другого 2 електролітичного конденсатора прикладена напруга негативної напівхвилі, що відповідає необхідним умовам його вмикання. Плавно змінюючи блоком 5 керування кут відкривання першого 3 та другого 4 керованого випрямного елемента, здійснюється зміна ефективного значення струму, що протікає через перший 1 та другий 2 електролітичні конденсатори, а отже плавно змінюється значення реактивної потужності, що генерується конденсаторною установкою. Таким чином запропонована конденсаторна установка з використанням в ній електролітичних конденсаторів та керованих випрямних елементів (тиристорів) дозволяє: - відмовитись від закупки "косинусних" конденсаторів за кордоном; - створювати конденсаторні установки значно меншої ваги та розмірів; - плавно змінювати потужність таких конденсаторних установок; - відмовитись від застосування традиційних комутаційних апаратів і як наслідок уникнути шкідливої дії перехідних процесів, які виникають при комутаціях апаратами. Все це дає можливість значно зменшити вартість запропонованої конденсаторної установки та збільшити термін її служби. 2 42985 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
