Свердловинний магнітогідродинамічний активатор

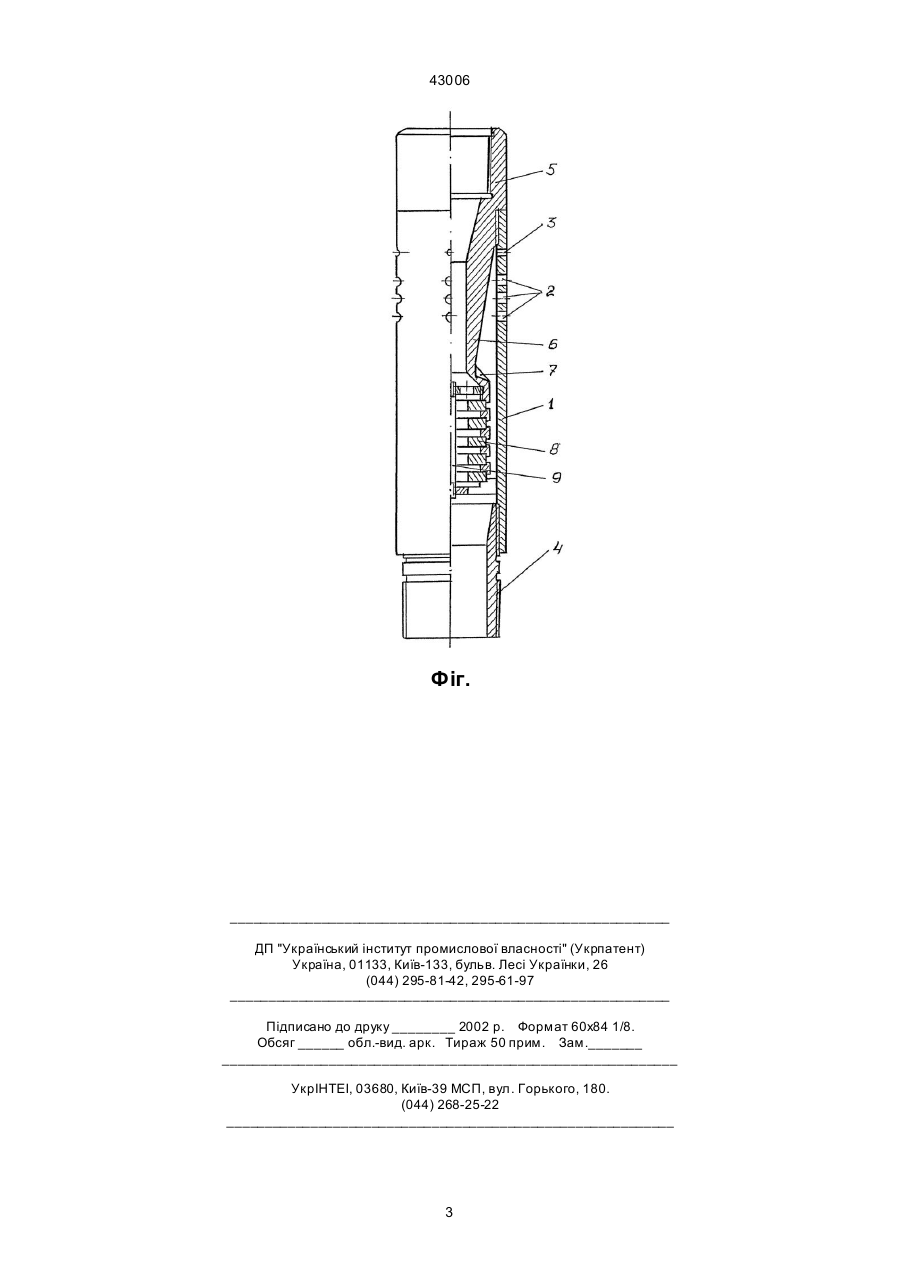

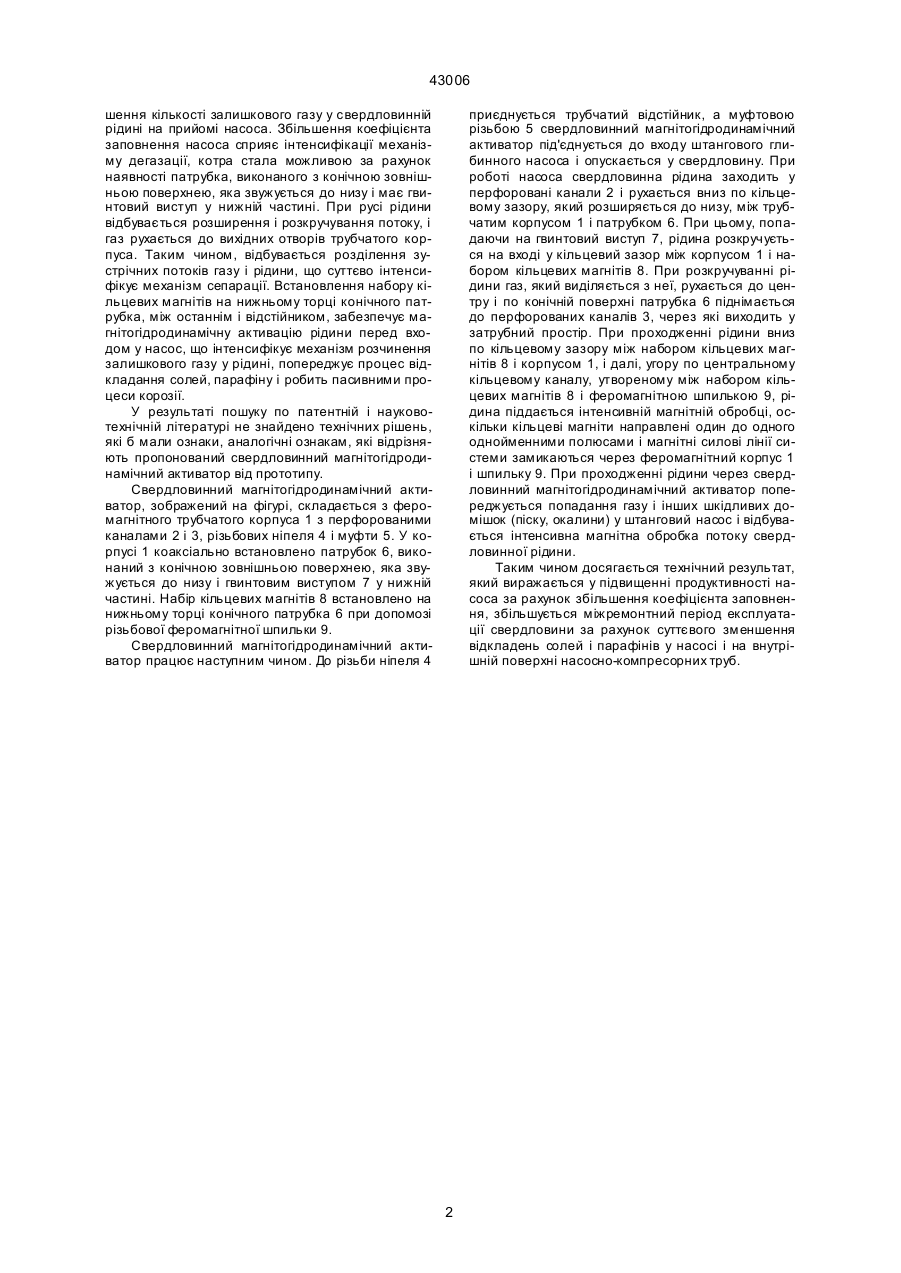

Свердловинний магнітогідродинамічний активатор, який містить трубчатий феромагнітний корпус, в якому коаксіально розміщено всмоктуючий феромагнітний елемент, виконаний у вигляді набору кільцевих магнітів і відстійник, який відрізняється тим, що всмоктуючий тр убчатий елемент додатково має патрубок, виконаний з конічною зовнішньою поверхнею, яка звужується донизу і має гвинтовий виступ у нижній частині, причому набір кільцевих магнітів встановлено на нижньому торці конічного патрубка між останнім і відстійником. (19) (21) 2000116636 (22) 23.11.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Лилак Микола Миколайович, Тарабаринов Петро Васильович, Копичко Володимир Степанович, Заєць Володимир Петрович, Євчук Любомир Володимирович (73) НАФТОГ АЗОВИДОБУВНЕ УПРАВЛІННЯ "ОХТИРКАН АФТОГ АЗ" ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРНАФТА", ЦЕНТРАЛЬНА НАУКО 43006 шення кількості залишкового газу у свердловинній рідині на прийомі насоса. Збільшення коефіцієнта заповнення насоса сприяє інтенсифікації механізму дегазації, котра стала можливою за рахунок наявності патрубка, виконаного з конічною зовнішньою поверхнею, яка звужується до низу і має гвинтовий виступ у нижній частині. При русі рідини відбувається розширення і розкручування потоку, і газ рухається до вихідних отворів трубчатого корпуса. Таким чином, відбувається розділення зустрічних потоків газу і рідини, що суттєво інтенсифікує механізм сепарації. Встановлення набору кільцевих магнітів на нижньому торці конічного патрубка, між останнім і відстійником, забезпечує магнітогідродинамічну активацію рідини перед входом у насос, що інтенсифікує механізм розчинення залишкового газу у рідині, попереджує процес відкладання солей, парафіну і робить пасивними процеси корозії. У результаті пошуку по патентній і науковотехнічній літературі не знайдено технічних рішень, які б мали ознаки, аналогічні ознакам, які відрізняють пропонований свердловинний магнітогідродинамічний активатор від прототипу. Свердловинний магнітогідродинамічний активатор, зображений на фігурі, складається з феромагнітного трубчатого корпуса 1 з перфорованими каналами 2 і 3, різьбових ніпеля 4 і муфти 5. У корпусі 1 коаксіально встановлено патрубок 6, виконаний з конічною зовнішньою поверхнею, яка звужується до низу і гвинтовим виступом 7 у нижній частині. Набір кільцевих магнітів 8 встановлено на нижньому торці конічного патрубка 6 при допомозі різьбової феромагнітної шпильки 9. Свердловинний магнітогідродинамічний активатор працює наступним чином. До різьби ніпеля 4 приєднується трубчатий відстійник, а муфтовою різьбою 5 свердловинний магнітогідродинамічний активатор під'єднується до входу штангового глибинного насоса і опускається у свердловину. При роботі насоса свердловинна рідина заходить у перфоровані канали 2 і рухається вниз по кільцевому зазору, який розширяється до низу, між трубчатим корпусом 1 і патрубком 6. При цьому, попадаючи на гвинтовий виступ 7, рідина розкручується на вході у кільцевий зазор між корпусом 1 і набором кільцевих магнітів 8. При розкручуванні рідини газ, який виділяється з неї, рухається до центру і по конічній поверхні патрубка 6 піднімається до перфорованих каналів 3, через які виходить у затрубний простір. При проходженні рідини вниз по кільцевому зазору між набором кільцевих магнітів 8 і корпусом 1, і далі, угору по центральному кільцевому каналу, утвореному між набором кільцевих магнітів 8 і феромагнітною шпилькою 9, рідина піддається інтенсивній магнітній обробці, оскільки кільцеві магніти направлені один до одного однойменними полюсами і магнітні силові лінії системи замикаються через феромагнітний корпус 1 і шпильку 9. При проходженні рідини через свердловинний магнітогідродинамічний активатор попереджується попадання газу і інших шкідливих домішок (піску, окалини) у штанговий насос і відбувається інтенсивна магнітна обробка потоку свердловинної рідини. Таким чином досягається технічний результат, який виражається у підвищенні продуктивності насоса за рахунок збільшення коефіцієнта заповнення, збільшується міжремонтний період експлуатації свердловини за рахунок суттєвого зменшення відкладень солей і парафінів у насосі і на внутрішній поверхні насосно-компресорних труб. 2 43006 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
