Магнітогідродинамічний активатор

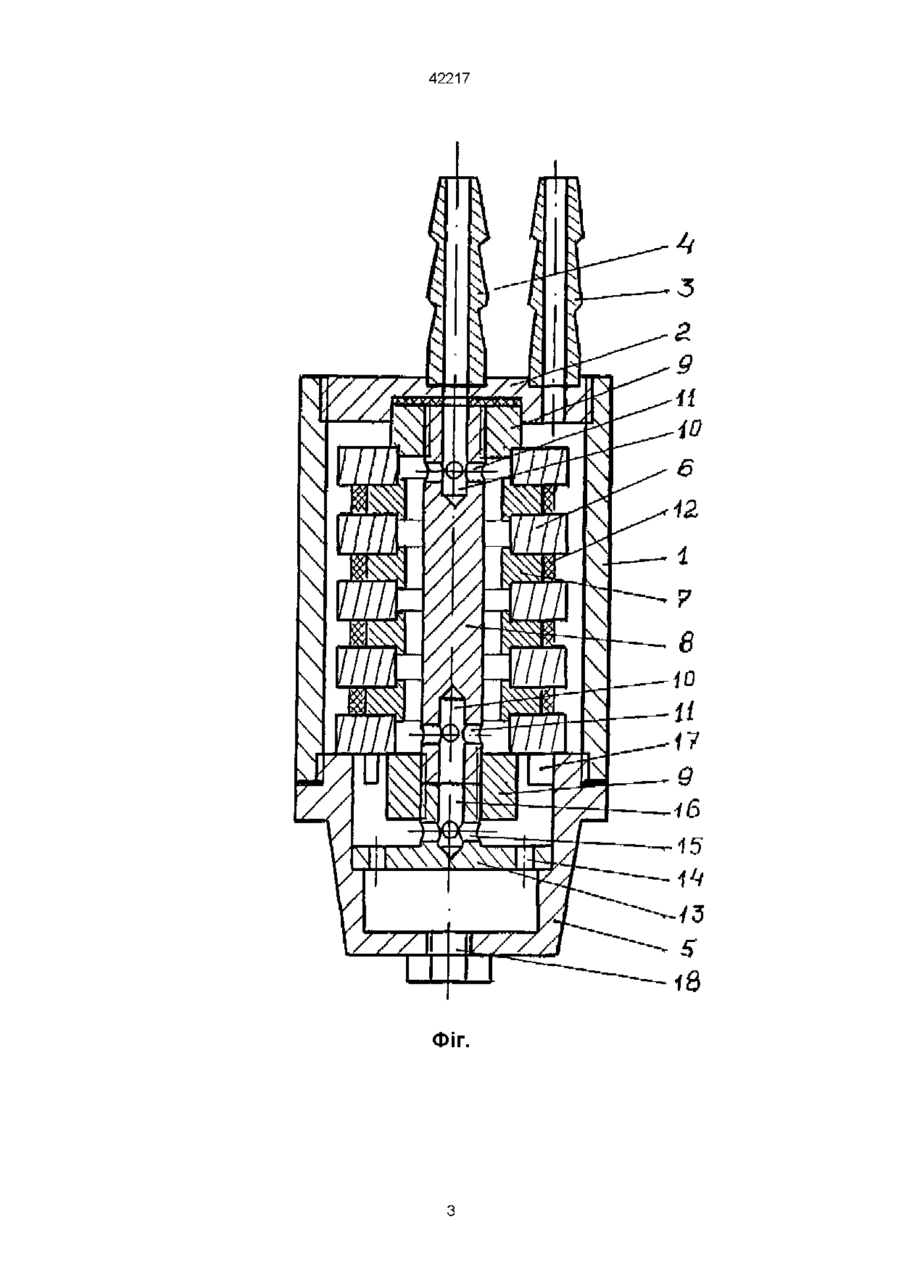

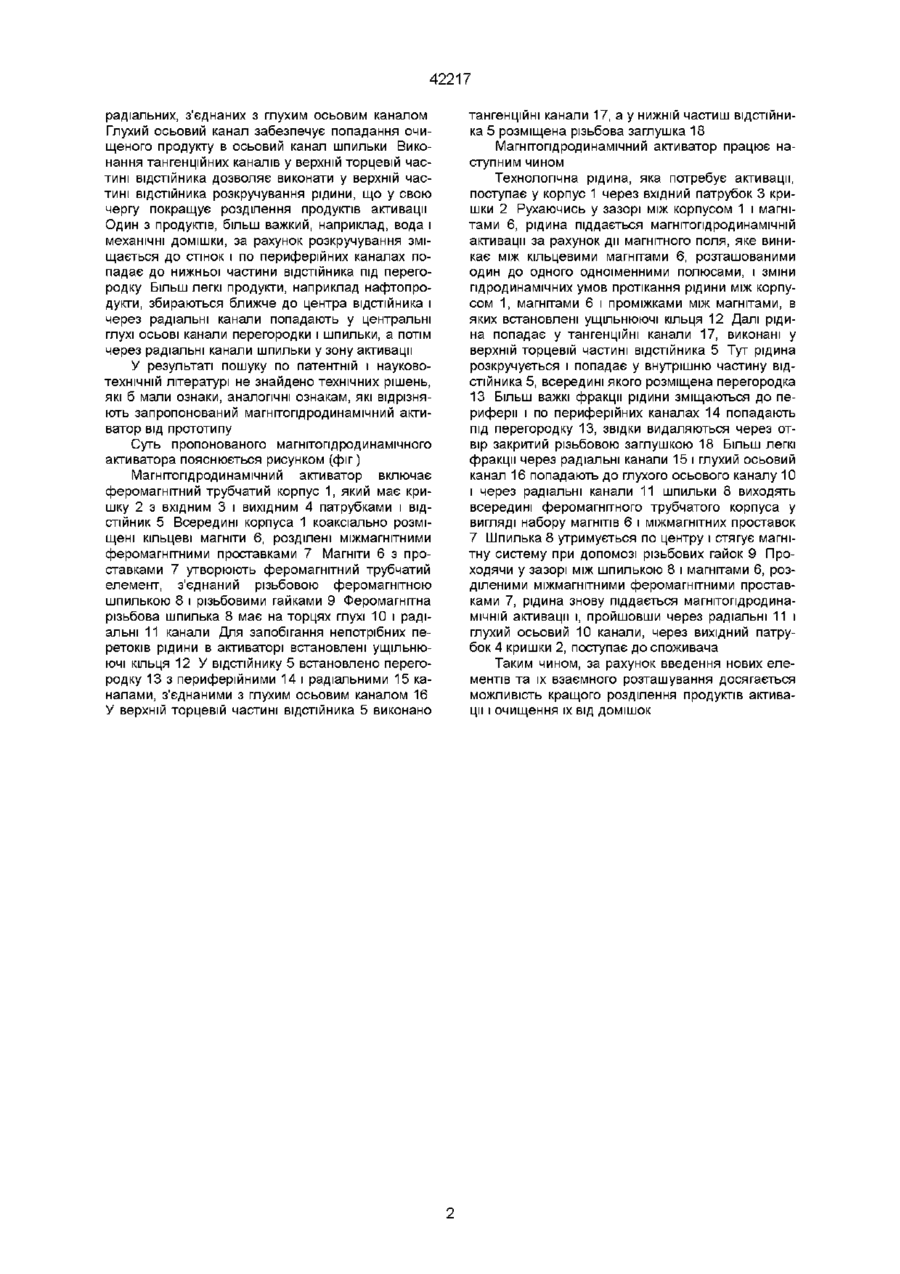

Магнітогідродинамічний активатор, який містить феромагнітний трубчастий елемент, коаксіа льно встановлений у феромагнітному трубчастому корпусі, виконаний у вигляді набору кільцевих магнітів, розташованих один до одного одноіменними полюсами, та міжмагнітних феромагнітних проставок, з'єднаних між собою різьбовою феромагнітною шпилькою, і ВІДСТІЙНИК, який відрізняється тим, що на торцях феромагнітної шпильки виконано глухі осьові канали, з'єднані з радіальними, а у відстійнику виконано перегородку з периферійними каналами і центральним глухим осьовим каналом, з'єднаним з осьовим каналом шпильки, причому, у перегородці виконано радіальні канали, з'єднані з глухим осьовим каналом, а ВІДСТІЙНИК виконано з тангенційними каналами у його верхній торцевій частині Передбачуваний винахід відноситься до галузей народного господарства, які використовують технологічні рідини, наприклад, автомобільної, теплоенергетики, нафтовидобутку і інших Відомий пристрій для сепарації газу, який містить перевідник, всмоктувальний трубчатий елемент, встановлений коаксіально у зовнішню перфоровану трубу та ВІДСТІЙНИК (Справочная книга по добыче нефти Под ред д-ра тех наук Гиматудинова Ш К - М Недра, 1974 - С 330-332) У цьому пристрої недостатньо використовується гідродинамічна дія на рідину для підвищення ефективності дегазації і відсутнє використання дії магнітної обробки для активації потоку рідини Найбільш близьким за технічним рішенням до пристрою, є пристрій, який містить феромагнітний трубчатий елемент, встановлений коаксіально у феромагнітному трубчатому корпусі і ВІДСТІЙНИК (Патент України № 17794, 1997, бюл №5) Суттєвим недоліком цього пристрою є недостатнє розділення продуктів активації і очищення їх від домішок В основу винаходу покладено завдання створити магнітогідродинамічний активатор, в якому за рахунок введення нових елементів та їх взаємного розташування досягається можливість кращого розділення продуктів активації і очищення їх від домішок Суть винаходу полягає у тому, що в магнітогідродинамічному активаторі, який містить феромагнітний трубчатий елемент, встановлений коаксіа льно у феромагнітному трубчатому корпусі, виконаний у вигляді набору кільцевих магнітів, розташованих один до одного одноіменними полюсами та міжмагнітних феромагнітних проставок, з'єднаних між собою різьбовою феромагнітною шпилькою і ВІДСТІЙНИК, на торцях феромагнітної шпильки виконано глухі осьові канали, з'єднані з радіальними, а у відстійнику виконано перегородку з периферійними каналами і центральним глухим осьовим каналом, з'єднаним з осьовим каналом шпильки, причому у перегородці виконано радіальні канали, з'єднані з глухим осьовим каналом, а ВІДСТІЙНИК виконано з тангенційними каналами у його верхній торцевій частині Суттєвими ВІДМІННИМИ ознаками винаходу є те, що на торцях феромагнітної шпильки виконано глухі осьові канали, з'єднані з радіальними каналами, а у відстійнику виконано перегородку з периферійними каналами і центральним глухим осьовим каналом, з'єднаним з осьовим каналом шпильки, причому, у перегородці виконано радіальні канали, з'єднані з глухим осьовим каналом, а ВІДСТІЙНИК виконано з тангенційними каналами у його верхній торцевій частині Виконання на торцях феромагнітної шпильки глухих осьових каналів, з'єднаних з радіальними дозволяє забезпечувати перетікання рідини з зони активації у трубопровід споживача, а також відбір з відстійника чистого продукту Перегородка у відстійнику дозволяє краще розділяти продукти активації за рахунок виконання периферійних каналів і 42217 радіальних, з єднаних з глухим осьовим каналом Глухий осьовий канал забезпечує попадання очищеного продукту в осьовий канал шпильки Виконання тангенційних каналів у верхній торцевій частині відстійника дозволяє виконати у верхній частині відстійника розкручування рідини, що у свою чергу покращує розділення продуктів активації Один з продуктів, більш важкий, наприклад, вода і механічні домішки, за рахунок розкручування зміщається до стінок і по периферійних каналах попадає до нижньої частини відстійника під перегородку Більш легкі продукти, наприклад нафтопродукти, збираються ближче до центра відстійника і через радіальні канали попадають у центральні глухі осьові канали перегородки і шпильки, а потім через радіальні канали шпильки у зону активації У результаті пошуку по патентній і науковотехнічній літературі не знайдено технічних рішень, які б мали ознаки, аналогічні ознакам, які відрізняють запропонований магнітогідродинамічний активатор від прототипу Суть пропонованого магнітогідродинамічного активатора пояснюється рисунком (фіг) Магнітогідродинамічний активатор включає феромагнітний трубчатий корпус 1, який має кришку 2 з вхідним 3 і вихідним 4 патрубками і ВІДСТІЙНИК 5 Всередині корпуса 1 коаксіально розміщені кільцеві магніти 6, розділені міжмагнітними феромагнітними проставками 7 Магніти 6 з проставками 7 утворюють феромагнітний трубчатий елемент, з'єднаний різьбовою феромагнітною шпилькою 8 і різьбовими гайками 9 Феромагнітна різьбова шпилька 8 має на торцях глухі 10 і радіальні 11 канали Для запобігання непотрібних перетоків рідини в активаторі встановлені ущільнюючі кільця 12 У відстійнику 5 встановлено перегородку 13 з периферійними 14 і радіальними 15 каналами, з'єднаними з глухим осьовим каналом 16 У верхній торцевій частині відстійника 5 виконано тангенційні канали 17, а у нижній частиш відстійника 5 розміщена різьбова заглушка 18 Магнітогідродинамічний активатор працює наступним чином Технологічна рідина, яка потребує активації, поступає у корпус 1 через вхідний патрубок 3 кришки 2 Рухаючись у зазорі між корпусом 1 і магнітами 6, рідина піддається магнітогідродинамічній активації за рахунок дії магнітного поля, яке виникає між кільцевими магнітами 6, розташованими один до одного одноіменними полюсами, і зміни гідродинамічних умов протікання рідини між корпусом 1, магнітами 6 і проміжками між магнітами, в яких встановлені ущільнюючі кільця 12 Далі рідина попадає у тангенційні канали 17, виконані у верхній торцевій частині відстійника 5 Тут рідина розкручується і попадає у внутрішню частину відстійника 5, всередині якого розміщена перегородка 13 Більш важкі фракції рідини зміщаються до периферії і по периферійних каналах 14 попадають під перегородку 13, звідки видаляються через отвір закритий різьбовою заглушкою 18 Більш легкі фракції через радіальні канали 15 і глухий осьовий канал 16 попадають до глухого осьового каналу 10 і через радіальні канали 11 шпильки 8 виходять всередині феромагнітного трубчатого корпуса у вигляді набору магнітів 6 і міжмагнітних проставок 7 Шпилька 8 утримується по центру і стягує магнітну систему при допомозі різьбових гайок 9 Проходячи у зазорі між шпилькою 8 і магнітами 6, розділеними міжмагнітними феромагнітними проставками 7, рідина знову піддається магнітогідродинамічній активації і, пройшовши через радіальні 11 і глухий осьовий 10 канали, через вихідний патрубок 4 кришки 2, поступає до споживача Таким чином, за рахунок введення нових елементів та їх взаємного розташування досягається можливість кращого розділення продуктів активації і очищення їх від домішок 42217 ФІГ. 42217 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
