Пристрій для вимірювання урожайності зернових культур
Формула / Реферат

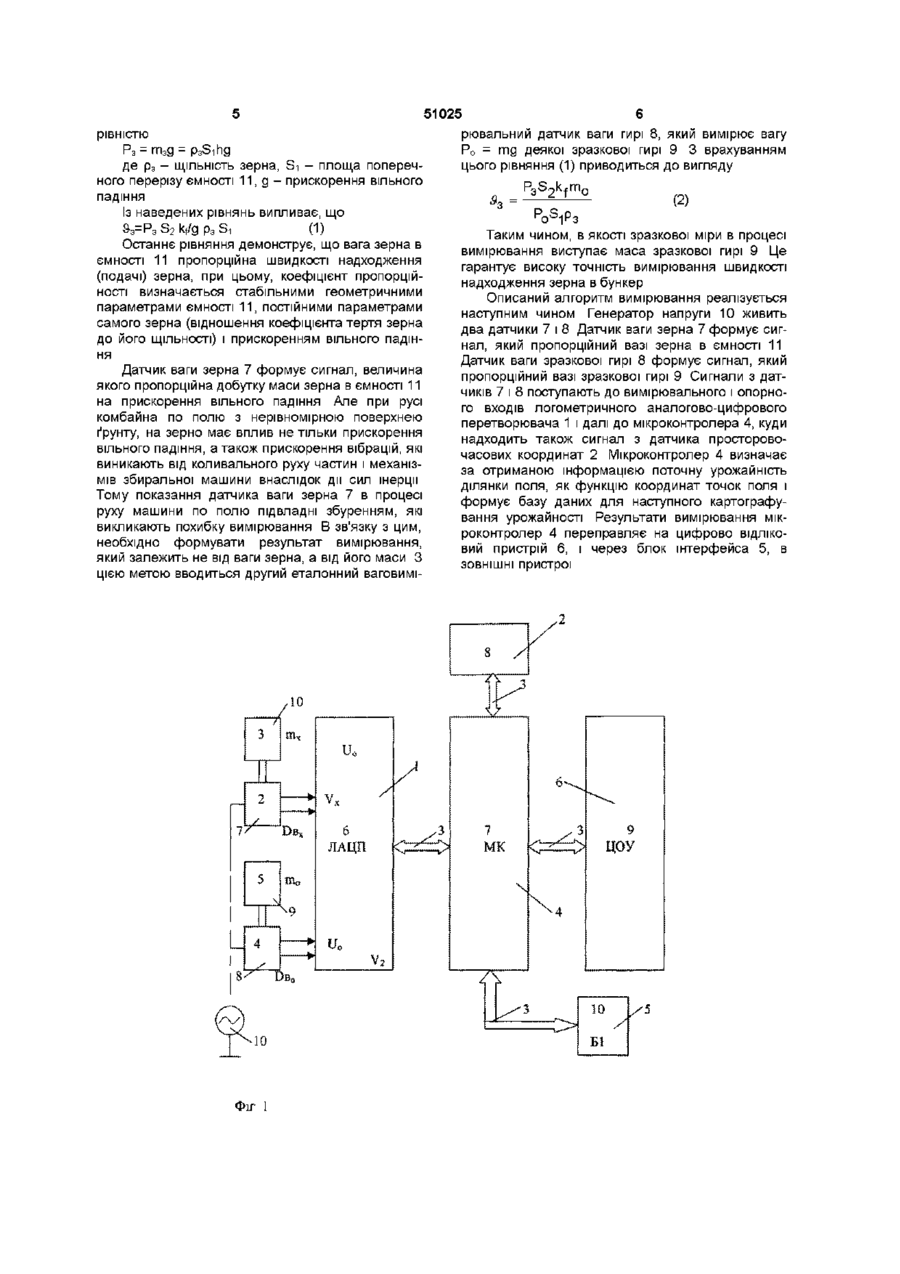

1. Пристрій для вимірювання урожайності, який включає логометричний аналогово-цифровий перетворювач і датчик просторово-часових координат, підключений до них за допомогою загальної шини мікроконтролер, а також блок інтерфейсу і цифровий відліковий пристрій, з'єднаних загальною шиною з мікроконтролером, який відрізняється тим, що він обладнаний розташованим на одній платформі датчиком ваги зібраного зерна і датчиком ваги зразкової гирі, генератором напруги, вихід якого підключений до входів обох датчиків ваги, а виходи датчиків підключені до вимірювального і опорного входів логометричного аналогово-цифрового перетворювача.

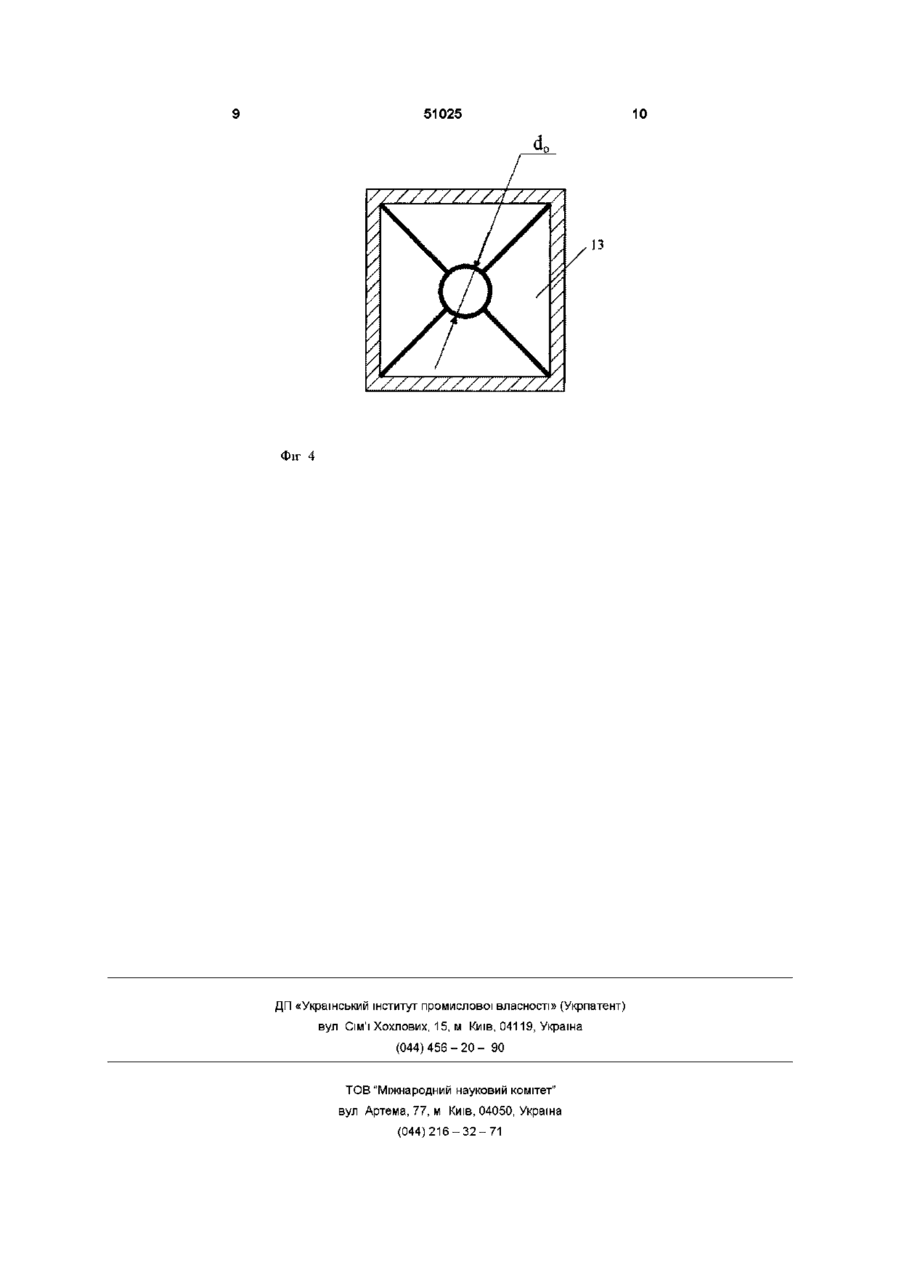

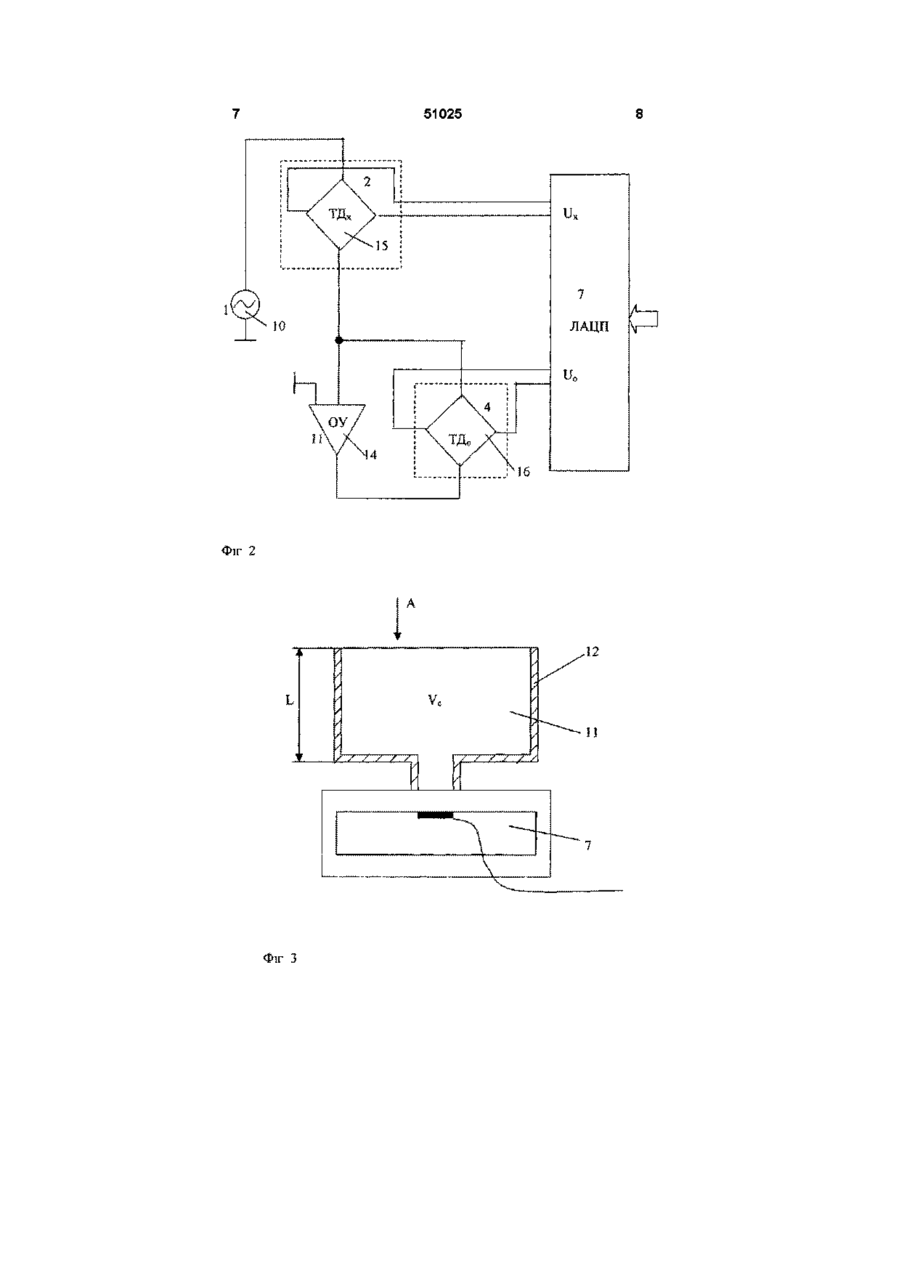

2. Пристрій за п. 1, який відрізняється тим, що на датчик ваги зібраного зерна встановлено ємність правильної форми з постійним по вертикалі поперечним перерізом і отвором в нижній частині, розміри якого задовольняють співвідношенням:
Vc<td×Jз.max; lз<<d0<<L,
де Vc - об'єм ємності; td - допустимий час вимірювання; ×Jз.max - швидкість надходження зерна; lз - характерний розмір зерна; d0 - діаметр отвору; L - висота ємності.
Текст
1 Пристрій для вимірювання урожайності, який включає логометричний аналогово-цифровий перетворювач і датчик просторово-часових координат, підключений до них за допомогою загальної шини мікроконтролер, а також блок інтерфейсу і цифровий ВІДЛІКОВИЙ пристрій, з'єднаних загальною шиною з мікроконтролером, який відрізняється тим, що він обладнаний розташованим на одній платформі датчиком ваги зібраного зерна і датчиком ваги зразкової гирі, генератором Винахід відноситься до сільськогосподарського машинобудування, зокрема до пристроїв вимірювання урожайності рослинних культур, переважно зернових культур ВІДОМІ вимірювачі урожайності зернових культур (Кірхберг Ф , Сакало М Г , Сакало Л Г та ІНШІ Пристрій для контролю характеристик сільськогосподарських матеріалів Патент України, № 2288 М кл А 01 В 69/04 Бюл № 3, Патент України № 1389 М кл а 01 В 69/04 25 03 94 Бюл № 1, Патент України № 3057 М кл А 01 В 69/04) які використовують радіохвильовий (Massey Ferguson Комбайн 30/32/34/36/38/40 Керівництво по використанню Patent № 63001294 Pnntedin Denmark 1977 by Dronmngborg Industries a/s, на українській мові, 235 с ін ) датчик маси ВІДОМІ вимірювачі базуються на визначенні урожайності шляхом вимірювання коефіцієнта заповнення зерном перерізу зернового проводу (шнекового чи елеваторного типу), який задається пропорційним відносно швидкості надходженням зерна в бункер збиральної машини-комбайна Недоліком відомих вимірювачів урожайності зернових культур є залежність результату визначення урожайності від ряду факторів, які нестабільні в процесі роботи, наприклад, наявність сил інерції в процесі руху машини по полю, а також в тому чис напруги, вихід якого підключений до входів обох датчиків ваги, а виходи датчиків підключені до вимірювального і опорного входів логометричного аналогово-цифрового перетворювача 2 Пристрій за п 1, який відрізняється тим, що на датчик ваги зібраного зерна встановлено ємність правильної форми з постійним по вертикалі поперечним перерізом і отвором в нижній частині, розміри якого задовольняють співвідношенням Vc
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring grain crop yield
Автори англійськоюKravchuk Volodymyr Ivanovych
Назва патенту російськоюУстройство для измерения урожайности зерновых культур
Автори російськоюКравчук Владимир Иванович
МПК / Мітки
МПК: A01B 69/04
Мітки: зернових, культур, пристрій, урожайності, вимірювання
