Електронно-променева установка для переплаву металевого матеріалу
Формула / Реферат
Електронно-променева установка для переплаву металевого матеріалу, що включає вакуумну плавильну камеру з розміщеними в ній проміжною ємністю і кристалізатором, при цьому плавильна камера обладнана кришкою, з встановленим в ній блоком електронних гармат, і зв'язана з камерою горизонтальної подачі та з камерою витягування злитка, яка відрізняється тим, що додатково містить візок, виконаний у вигляді рамної конструкції, всередині якого розміщена зазначена кришка з блоком електронних гармат, причому кришка зв'язана з рамною конструкцією візка з можливістю переміщення.
Текст

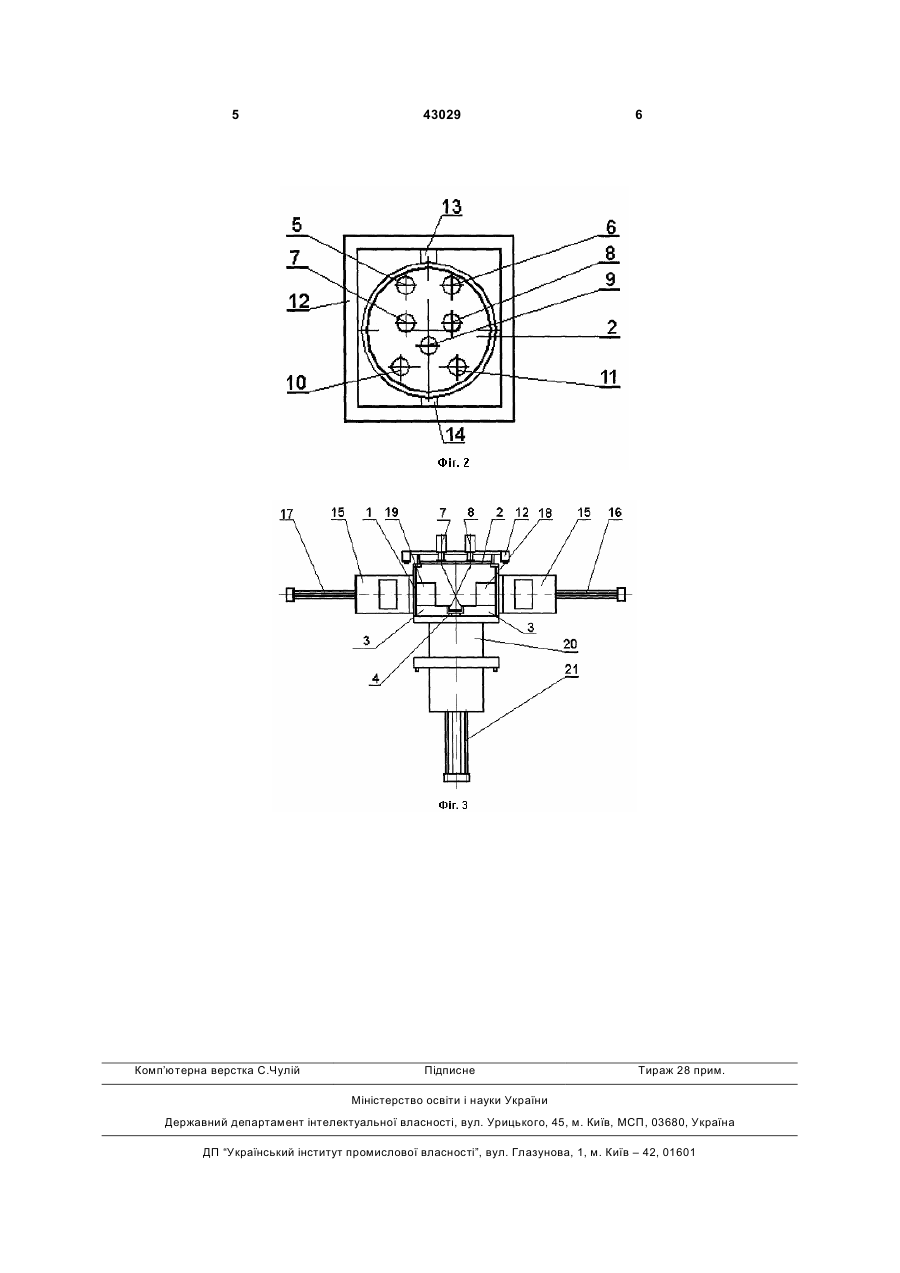

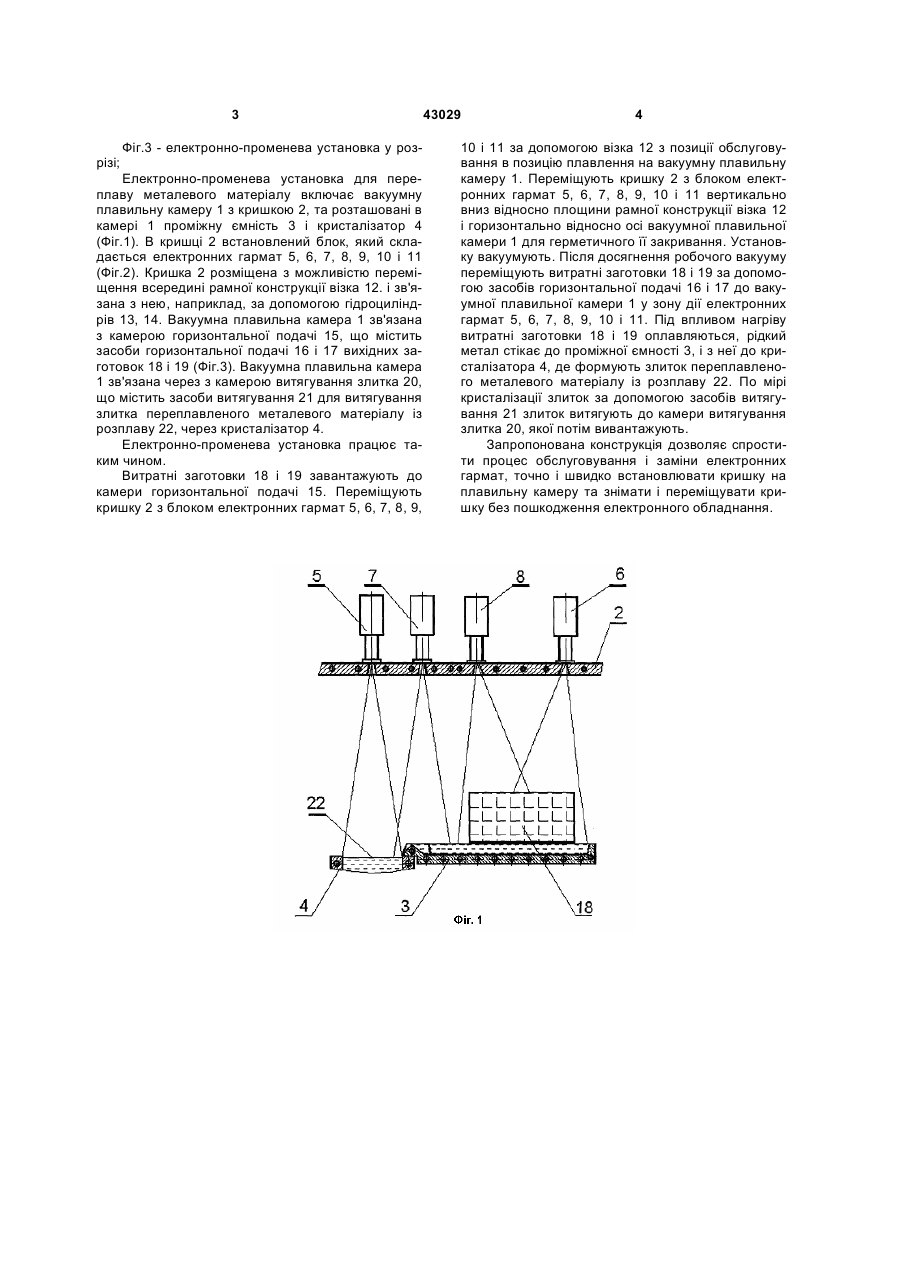

Електронно-променева установка для переплаву металевого матеріалу, що включає вакуумну плавильну камеру з розміщеними в ній проміжною ємністю і кристалізатором, при цьому 3 Фіг.3 - електронно-променева установка у розрізі; Електронно-променева установка для переплаву металевого матеріалу включає вакуумну плавильну камеру 1 з кришкою 2, та розташовані в камері 1 проміжну ємність 3 і кристалізатор 4 (Фіг.1). В кришці 2 встановлений блок, який складається електронних гармат 5, 6, 7, 8, 9, 10 і 11 (Фіг.2). Кришка 2 розміщена з можливістю переміщення всередині рамної конструкції візка 12. і зв'язана з нею, наприклад, за допомогою гідроциліндрів 13, 14. Вакуумна плавильна камера 1 зв'язана з камерою горизонтальної подачі 15, що містить засоби горизонтальної подачі 16 і 17 вихідних заготовок 18 і 19 (Фіг.3). Вакуумна плавильна камера 1 зв'язана через з камерою витягування злитка 20, що містить засоби витягування 21 для витягування злитка переплавленого металевого матеріалу із розплаву 22, через кристалізатор 4. Електронно-променева установка працює таким чином. Витратні заготовки 18 і 19 завантажують до камери горизонтальної подачі 15. Переміщують кришку 2 з блоком електронних гармат 5, 6, 7, 8, 9, 43029 4 10 і 11 за допомогою візка 12 з позиції обслуговування в позицію плавлення на вакуумну плавильну камеру 1. Переміщують кришку 2 з блоком електронних гармат 5, 6, 7, 8, 9, 10 і 11 вертикально вниз відносно площини рамної конструкції візка 12 і горизонтально відносно осі вакуумної плавильної камери 1 для герметичного її закривання. Установку вакуумують. Після досягнення робочого вакууму переміщують витратні заготовки 18 і 19 за допомогою засобів горизонтальної подачі 16 і 17 до вакуумної плавильної камери 1 у зону дії електронних гармат 5, 6, 7, 8, 9, 10 і 11. Під впливом нагріву витратні заготовки 18 і 19 оплавляються, рідкий метал стікає до проміжної ємності 3, і з неї до кристалізатора 4, де формують злиток переплавленого металевого матеріалу із розплаву 22. По мірі кристалізації злиток за допомогою засобів витягування 21 злиток витягують до камери витягування злитка 20, якої потім вивантажують. Запропонована конструкція дозволяє спростити процес обслуговування і заміни електронних гармат, точно і швидко встановлювати кришку на плавильну камеру та знімати і переміщувати кришку без пошкодження електронного обладнання. 5 Комп’ютерна верстка C.Чулій 43029 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectron-beam plant for remelting of metal material
Автори англійськоюKondratii Mykola Petrovych
Назва патенту російськоюЭлектронно-лучевая установка для переплавки металлического материала
Автори російськоюКондратий Николай Петрович
МПК / Мітки
МПК: C22B 9/22
Мітки: матеріалу, установка, металевого, електронно-променева, переплаву
Код посилання
<a href="https://ua.patents.su/3-43029-elektronno-promeneva-ustanovka-dlya-pereplavu-metalevogo-materialu.html" target="_blank" rel="follow" title="База патентів України">Електронно-променева установка для переплаву металевого матеріалу</a>
Електронно-променева установка
Номер патенту: 20513
Опубліковано: 15.01.2007
Автори: Кондратій Микола Петрович, Васюра Віктор Миколайович, Скляр Олександр Леонідович, Чайка Микола Васильович, Ірха Євген Юрійович, Чернявський Вадим Борисович, Тур Олександр Олексійович
Мітки: електронно-променева, установка
Формула / Реферат:
Електронно-променева установка, що містить вакуумну плавильну камеру, проміжну ємність, кристалізатор і блок електронних гармат з системами відхилення електронних променів для обігріву поверхонь рідкого металу в кристалізаторі і проміжній ємності, яка відрізняється тим, що відстань L від систем відхилення електронних променів електронних гармат до поверхні рідкого металу в кристалізаторі вибрана із співвідношення L=(0,8...0,9)H, де Н -...
Електронно-променева установка
Номер патенту: 83540
Опубліковано: 25.07.2008
Автори: Чернявський Вадим Борисович, Чайка Микола Васильович, Васюра Віктор Миколайович, Кондратій Микола Петрович, Тур Олександр Олексійович, Ірха Євген Юрійович, Скляр Олександр Леонідович
МПК: B22D 27/02, C22B 9/22, C22B 9/04
Мітки: установка, електронно-променева
Формула / Реферат:
Електронно-променева установка, що містить вакуумну плавильну камеру, проміжну ємність, кристалізатор і блок електронних гармат з системами відхилення електронних променів для обігріву поверхонь рідкого металу в кристалізаторі і проміжній ємності, яка відрізняється тим, що відстань L від систем відхилення електронних променів електронних гармат до поверхні рідкого металу в кристалізаторі вибрана із співвідношення L = (0,8-0,9)H, де Н -...
Електронно-променева установка
Номер патенту: 46059
Опубліковано: 15.05.2002
Автори: Васюра Віктор Миколайович, Цибань Ігор Володимирович, Жук Генадій Віліорович, Пап Петро Аркадійович, ТРИГУБ Микола Петрович
МПК: H01J 37/305, C21C 5/56, C22B 9/04, B22D 9/00
Мітки: електронно-променева, установка
Формула / Реферат:
1. Електронно-променева установка, яка містить камери заготівки, плавки, формування зливка та електронно-променевого нагрівача, проміжну ємність, кристалізатор, стіл з розташованими на ньому елементами утримання зливка, піддон та механізм його переміщення, механізм подачі заготівки, яка відрізняється тим, що стіл розташований в камері формування зливка та має щонайменш два прохідних отвори, де встановлені кристалізатори, які мають в нижній...
Електронно-променева установка для відцентрового лиття
Номер патенту: 48686
Опубліковано: 15.08.2002
Автори: Мірошниченко Володимир Іванович, Левицький Микола Іванович, Аникін Юрій Пилипович, Матвієць Євген Олександрович
МПК: B22D 13/04
Мітки: лиття, відцентрового, установка, електронно-променева
Формула / Реферат:
1. Електронно-променева установка для відцентрового лиття, що містить плавильний тигель, розміщений в плавильній камері, та відцентровий пристрій із змонтованою ливарною формою, яка відрізняється тим, що форма розміщена горизонтально.2. Установка за п. 1, яка відрізняється тим, що відцентровий пристрій монтується безпосередньо в плавильній камері, де форма нагрівається до температури 180-200°С, що сприяє кращому її заповненню розплавом...
Установка для електронно-променевого оплавлення зливків
Номер патенту: 73335
Опубліковано: 15.07.2005
Автори: ТРИГУБ Микола Петрович, Корнійчук Валерій Данилович, Жук Геннадій Віліорович, Пікулін Олександр Миколайович
МПК: B22D 27/02, C22B 9/22, C21D 9/46, C22B 9/04, C22C 33/04
Мітки: електронно-променевого, зливків, установка, оплавлення
Формула / Реферат:
Установка для електронно-променевого оплавлення зливків, що має вакуумну камеру, систему електронно-променевих гармат, валки для розташування циліндричних зливків та механізм обертання валків, яка відрізняється тим, що має раму (15), яка виконана у вигляді двох балок, одна сторона якої закріплена на рухомій кришці (10) камери оплавлення та контактує з рейками, розташованими з зовнішньої сторони камери оплавлення (10), а інша сторона за...
