Гідроциклон

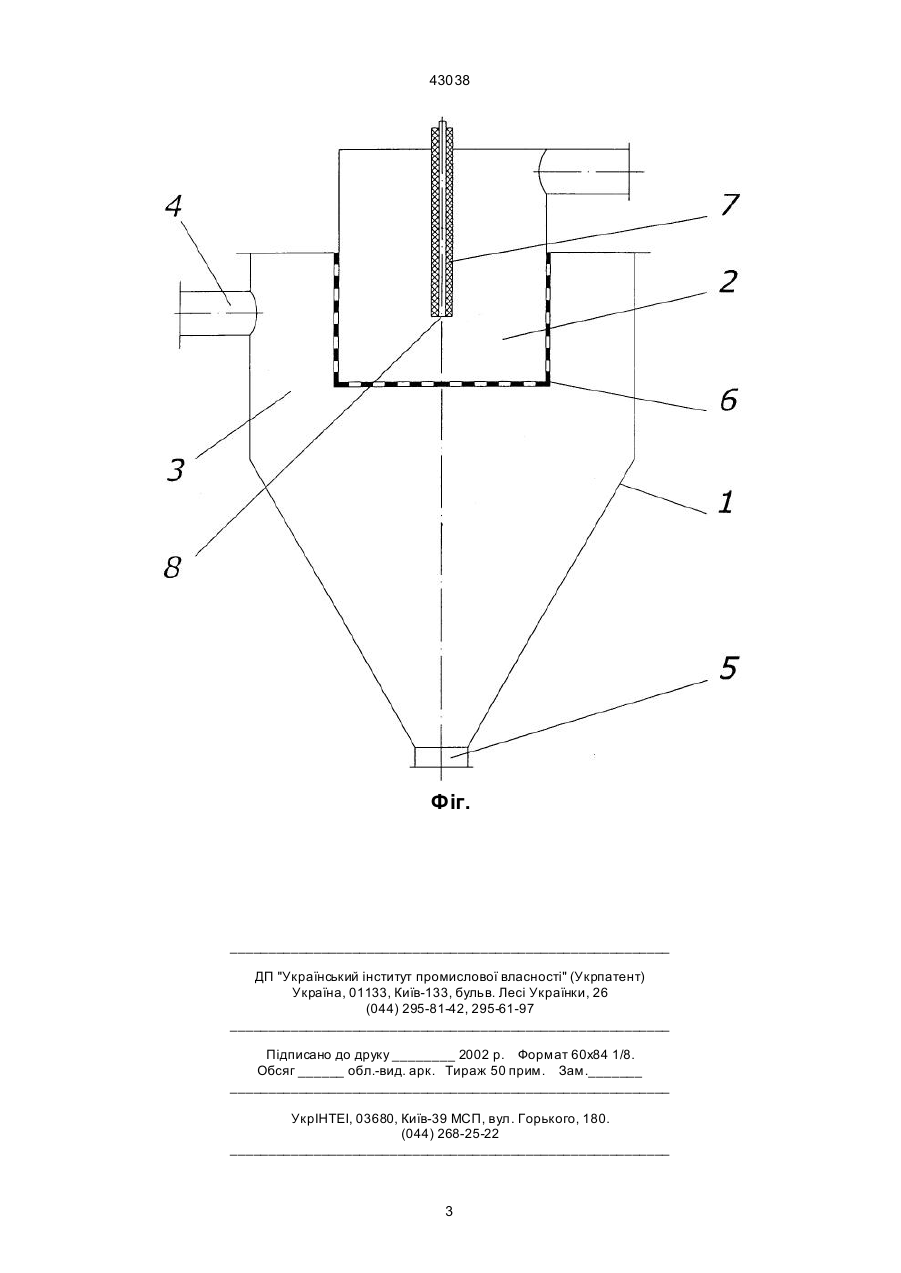

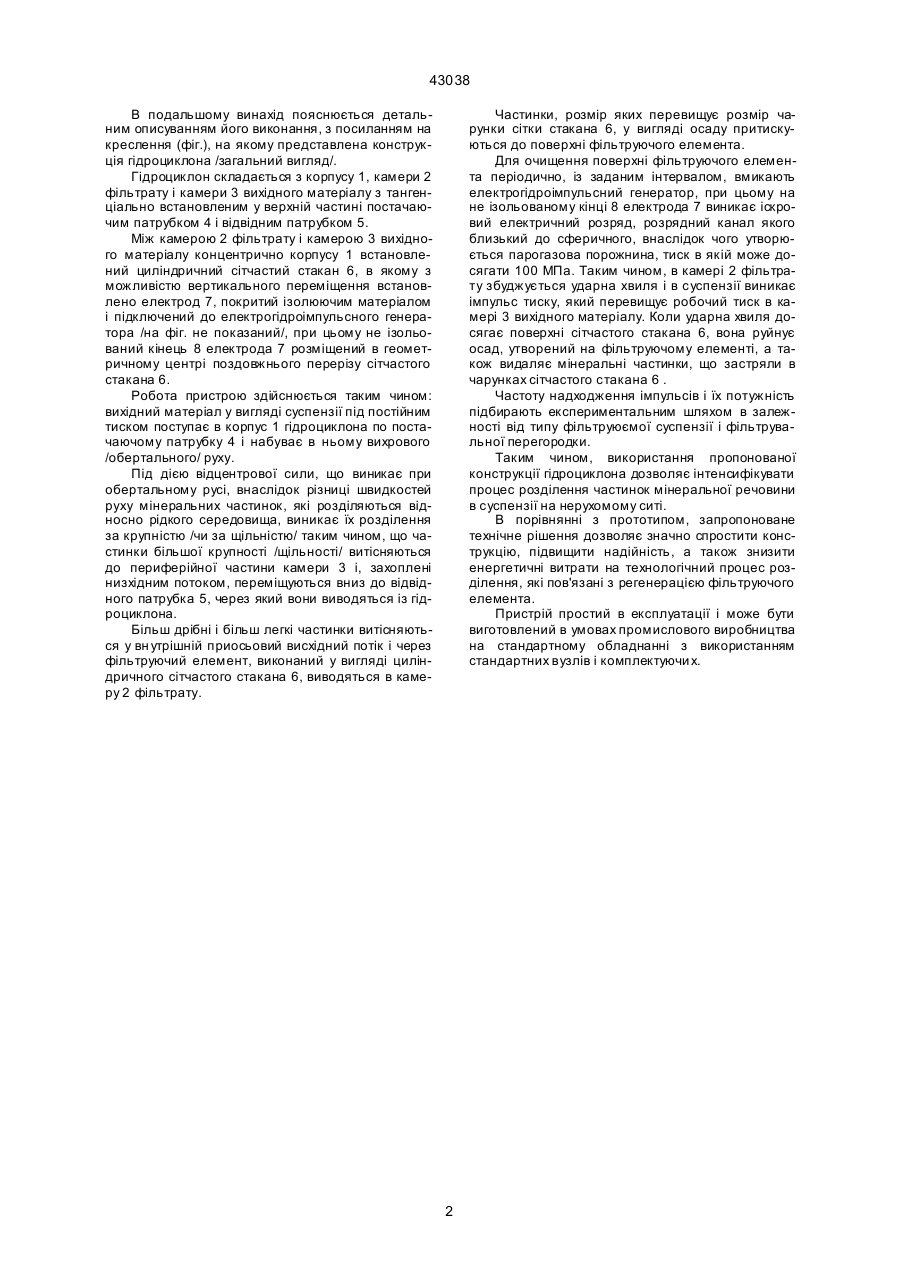

Гідроциклон, який містить циліндричний корпус, розділений перегородкою на камеру фільтрату і камеру розділення вихідного матеріалу з тангенціально встановленим у верхній частині постачальним патрубком і відвідним патрубком в нижній частині, який відрізняється тим, що камера фільтрату утворена сітчастим стаканом, встановленим концентрично корпусу, в якому розміщений електрод. (19) (21) 2000127643 (22) 28.12.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Березняк Олександр Олександрович, Єгурнов Олександр Іванович (73) Єгурнов Олександр Іванович, UA 43038 В подальшому винахід пояснюється детальним описуванням його виконання, з посиланням на креслення (фіг.), на якому представлена конструкція гідроциклона /загальний вигляд/. Гідроциклон складається з корпусу 1, камери 2 фільтрату і камери 3 вихідного матеріалу з тангенціально встановленим у верхній частині постачаючим патрубком 4 і відвідним патрубком 5. Між камерою 2 фільтрату і камерою 3 вихідного матеріалу концентрично корпусу 1 встановлений циліндричний сітчастий стакан 6, в якому з можливістю вертикального переміщення встановлено електрод 7, покритий ізолюючим матеріалом і підключений до електрогідроімпульсного генератора /на фіг. не показаний/, при цьому не ізольований кінець 8 електрода 7 розміщений в геометричному центрі поздовжнього перерізу сітчастого стакана 6. Робота пристрою здійснюється таким чином: вихідний матеріал у вигляді суспензії під постійним тиском поступає в корпус 1 гідроциклона по постачаючому патрубку 4 і набуває в ньому вихрового /обертального/ руху. Під дією відцентрової сили, що виникає при обертальному русі, внаслідок різниці швидкостей руху мінеральних частинок, які розділяються відносно рідкого середовища, виникає їх розділення за крупністю /чи за щільністю/ таким чином, що частинки більшої крупності /щільності/ витісняються до периферійної частини камери 3 і, захоплені низхідним потоком, переміщуються вниз до відвідного патрубка 5, через який вони виводяться із гідроциклона. Більш дрібні і більш легкі частинки витісняються у вн утрішній приосьовий висхідний потік і через фільтруючий елемент, виконаний у вигляді циліндричного сітчастого стакана 6, виводяться в камеру 2 фільтрату. Частинки, розмір яких перевищує розмір чарунки сітки стакана 6, у вигляді осаду притискуються до поверхні фільтруючого елемента. Для очищення поверхні фільтруючого елемента періодично, із заданим інтервалом, вмикають електрогідроімпульсний генератор, при цьому на не ізольованому кінці 8 електрода 7 виникає іскровий електричний розряд, розрядний канал якого близький до сферичного, внаслідок чого утворюється парогазова порожнина, тиск в якій може досягати 100 МПа. Таким чином, в камері 2 фільтрату збуджується ударна хвиля і в суспензії виникає імпульс тиску, який перевищує робочий тиск в камері 3 вихідного матеріалу. Коли ударна хвиля досягає поверхні сітчастого стакана 6, вона руйнує осад, утворений на фільтруючому елементі, а також видаляє мінеральні частинки, що застряли в чарунках сітчастого стакана 6 . Частоту надходження імпульсів і їх потужність підбирають експериментальним шляхом в залежності від типу фільтруюємої суспензії і фільтрувальної перегородки. Таким чином, використання пропонованої конструкції гідроциклона дозволяє інтенсифікувати процес розділення частинок мінеральної речовини в суспензії на нерухомому ситі. В порівнянні з прототипом, запропоноване технічне рішення дозволяє значно спростити конструкцію, підвищити надійність, а також знизити енергетичні витрати на технологічний процес розділення, які пов'язані з регенерацією фільтруючого елемента. Пристрій простий в експлуатації і може бути виготовлений в умовах промислового виробництва на стандартному обладнанні з використанням стандартних вузлів і комплектуючи х. 2 43038 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
