Багатопродуктовий ступінчатий гідроциклон

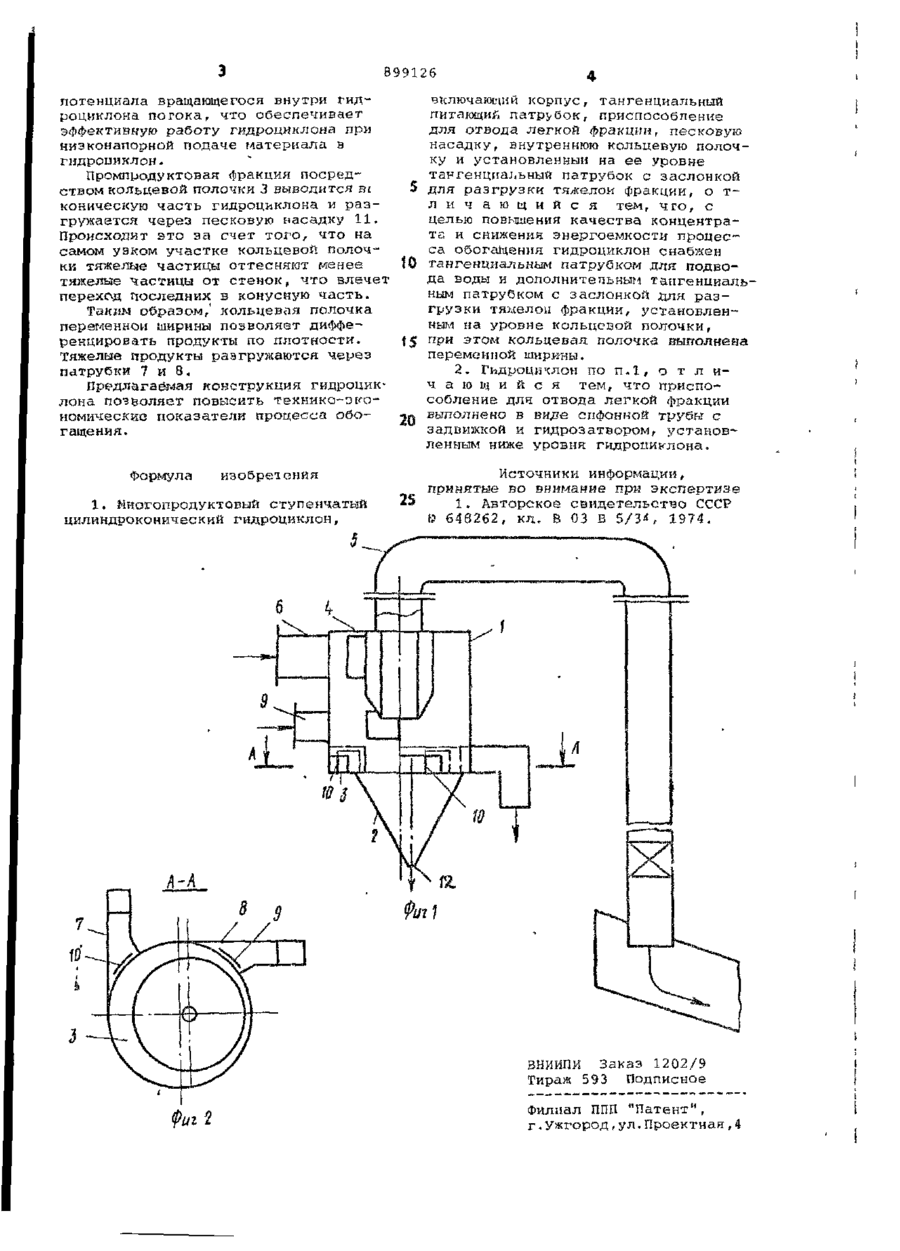

Республквс (61) Дополнительное к авт. свид-ву (22)Заявлено 16.02.79 (21)2428341/22-03 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытии (23) Приоритет Опубликовано 23.0132. Бюллетень № 3 Дата опубликования описания 2 3 . 0 1 . 8 2 (72) Аатор изобретения В 03 В 5/34 621.923.37 (088.8) В.П. Ноэдрин (71)3аявитель (54) МНОГОПРОДУКТОВЫЙ СТУПЕНЧАТЫП ЦИЛИИДРОКОНИЧЕСКИП ГИДРОЦИКЛОН Изобретение относится к обогащению руд. Известен многопродуктовый ступенчатый цилиндрокоиический гидроциклон, включающий корпус, тангенциальный питающий патрубок, приспособление для отвода легкой фракции, песковую насадку, внутреннюю кольцевую полочку и установленный на ее уровне тангенциальный патрубок с заслонкой для разгрузки тяжелой фракции [1] . Одчако известный гидродиклои не обеспечивает качественное разделение материала. Цель изобретения - повышения качества концентрата и снижение энергоемкости процесса обогащения. Поставленная цель достигается тем, что гидроциклон снабжен тангенциальным патрубком для подвода воды и дополнительным тангенциальным патрубком с заслонкой для разгрузки тяжелой фракции, установленным на уровне кольцевой полочки/ при этом кольцевая полочка выполнена переменной ширины. Кроме того, приспособление для отвода легкой фракции выполнено в виде сифонной трубы с Задвижкой и гидро 10 t5 20 25 30 эатвором, установленным ниже уровня ' гидроинклона. На фиг. 1 из ображен гидроциклон, продольный разрез; на Фиг. 2 - разрез А-*А на Фиг.1. Гидроциклон состоит из цилиндрической 1 и конической 2 частей, соединенных кольцевой полочкой 3 переменной ширины. На свободной торцовой части цилиндра крепится крышка 4, к которой подсоединена труба-сифон 5 с задвижкой. К боковой поверхности цилиндрической части гидроциклона тангенциально подсоединены патрубок 6 для подачи питания, патрубки 7 и 8 для отвода тяжелых продуктов и патруОок 9 для подвода воды. Патрубки 7 и 8 располагаются на уровне кольцевой полочки 3 и имеют заслонки 10. Гидроциклон работает следующим образом. Исходный материал поступает по тангенциальному патрубку 6 в гидроциклон. Легкая фракция обогащаемого материала выводится из гидроциклона сифонной трубкой 5. Сифонная груба 5 с задвижкой способствует совместно с подачей воды по патрубку 9 усилению кинетического 899126 включающий корпус, тангенциальный потенциала вращающегося внутри гидпитающий патрубок, приспособление роциклона потока, что обеспечивает для отвода легкой фракции, песковую эффективную работу гидроциклона при насадку, внутреннюю кольцевую полочниэконапорной подаче материала в ку и установленный на ее уровне гидроииклон. тангенциальный патрубок с заслонкой Промпродуктовая фракция посредством кольцевой ПОЛОЧКИ 3 ВЫВОДИТСЯ В£ 5 для разгрузки тяжелой фракции, о тл и ч а ю щ и й с я тем, чго, с коническую часть гидроциклона и разцелью повышения качества концентрагружается через песковую насадку 11. та и снижения энергоемкости процесПроисходит это за счет того, что на са обогащения гидроциклон снабжен самом узком участке кольцевой полочки тяжелые частицы оттесняют менее Ї0 тангенциальным патрубком для подвотяжелые частицы от стенок, что влечет да воды и дополнительным тангенциальпереход последних в конусную часть. ным патрубком с заслонкой для разгрузки тяжелон фракции, установленТаким образом/ кольцевая полочка ным на уровне кольцевой полочки, переменной ширины позволяет дифференцировать продукты по плотности. f5 при этом кольцевая полочка выполнена Тяжелые продукты разгружаются через переменной ширк-ны. патрубки 7 и 8. 2. Гьдроциклои по п.1, о т л иПредлагаемая конструкция гидроцикч а ю щ и й с я тем, что присполона позволяет повысить технико-экособление для отвода легкой фракции номические показатели процесса обоч« выполнено в виде сифонной трубы с гащения. задвижкой и гидроэатвором, установленным ниже уровня гидроииклона. Формула изобретения 1. ЫногопродуктоБый ступенчатый цилиндрококический гидроциклон, Источники информации, принятые во внимание при экспертизе 25 і. Авторское свидетельство СССР Є 648262, кл. В 03 В 5/31, 1974. 5 ВНИИПИ Заказ 1202/9 Тираж 593 Подписное Филиал ППП "Патент", г.Ужгород,ул.Проектная,4
