Пристрій для відновлення русел малих річок

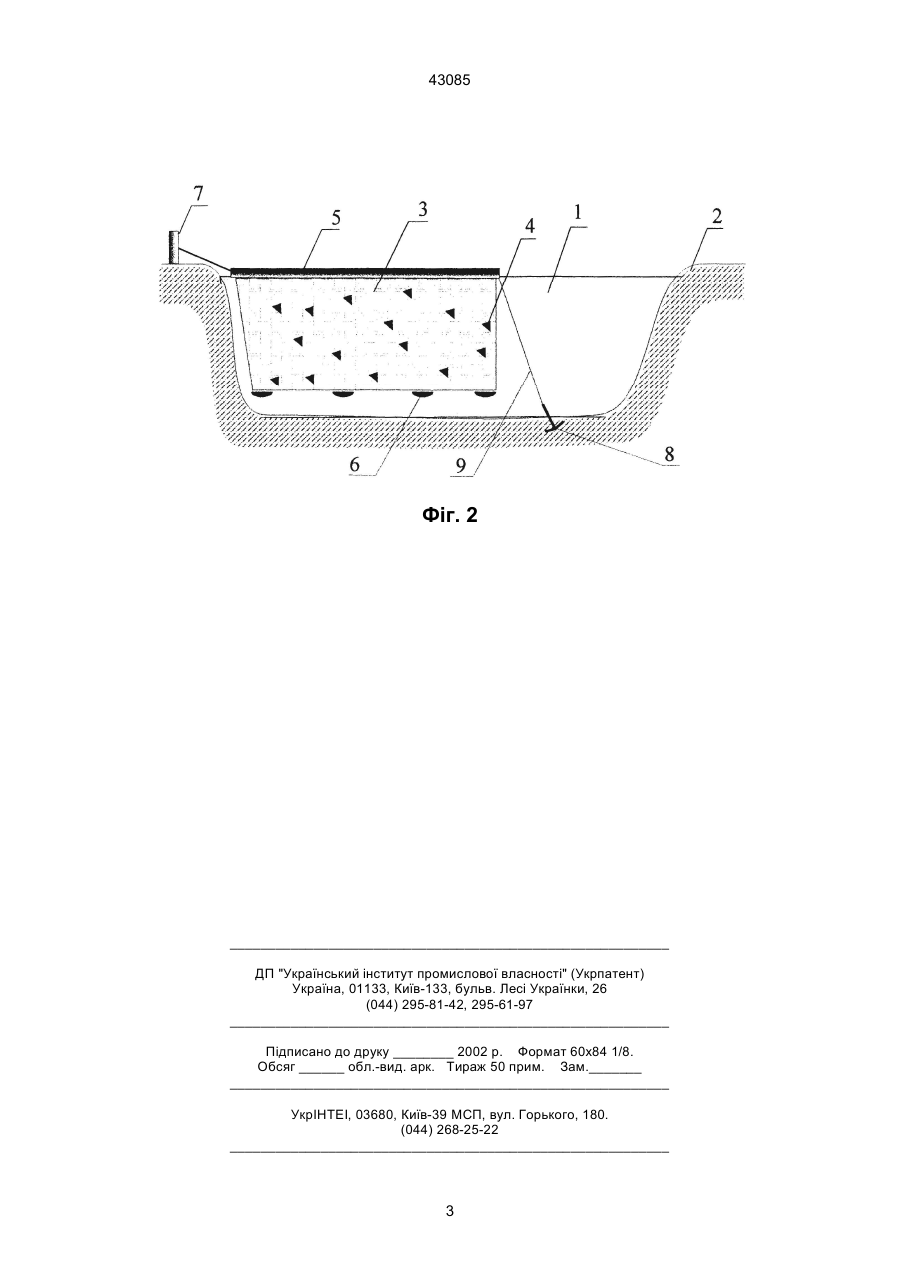

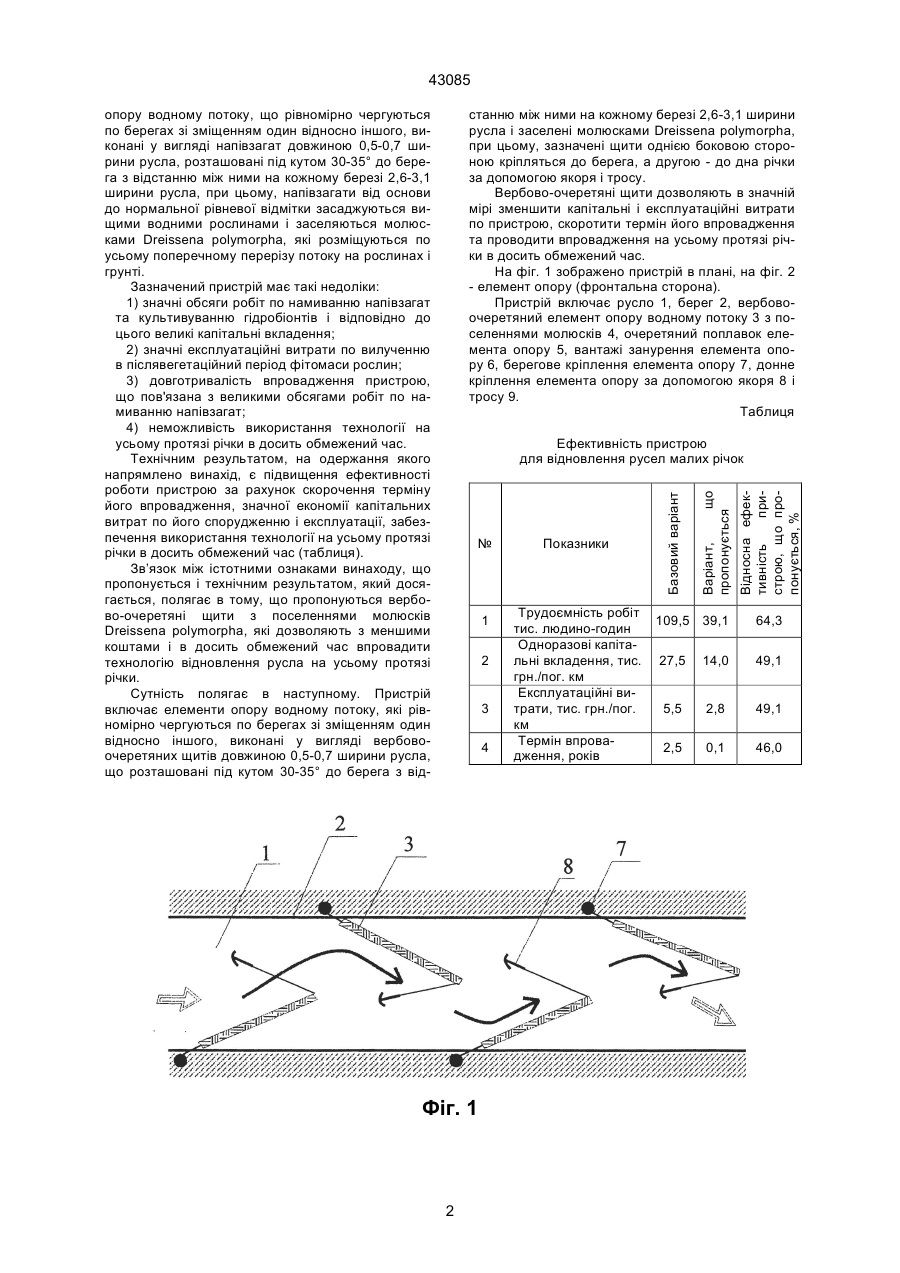

Пристрій для відновлення русел малих річок, який включає елементи опору водному потоку, який відрізняється тим, що вони виготовляються з вербово-очеретяних щитів довжиною 0,5-0,7 ширини русла, розташовані під кутом 30-35° до берега з відстанню між ними на кожному березі 2,63,1 ширини русла, заселені молюсками Dreissena polymorpha, однією боковою стороною кріпляться до берега, а другою - до дна річки. (19) (21) 2001020934 (22) 12.02.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Арсан Орест Михайлович, Таран Олег Миколайович, Афанасьєв Сергій Олександрович, Долинський Валентин Леонідович, Арсан Віктор Орестович (73) ІНСТИТУТ ГІДРОБІОЛОГІЇ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA 43085 опору водному потоку, що рівномірно чергуються по берегах зі зміщенням один відносно іншого, виконані у вигляді напівзагат довжиною 0,5-0,7 ширини русла, розташовані під кутом 30-35° до берега з відстанню між ними на кожному березі 2,6-3,1 ширини русла, при цьому, напівзагати від основи до нормальної рівневої відмітки засаджуються вищими водними рослинами і заселяються молюсками Dreissena polymorpha, які розміщуються по усьому поперечному перерізу потоку на рослинах і грунті. Зазначений пристрій має такі недоліки: 1) значні обсяги робіт по намиванню напівзагат та культивуванню гідробіонтів і відповідно до цього великі капітальні вкладення; 2) значні експлуатаційні витрати по вилученню в післявегетаційний період фітомаси рослин; 3) довготривалість впровадження пристрою, що пов'язана з великими обсягами робіт по намиванню напівзагат; 4) неможливість використання технології на усьому протязі річки в досить обмежений час. Технічним результатом, на одержання якого напрямлено винахід, є підвищення ефективності роботи пристрою за рахунок скорочення терміну його впровадження, значної економії капітальних витрат по його спорудженню і експлуатації, забезпечення використання технології на усьому протязі річки в досить обмежений час (таблиця). Зв’язок між істотними ознаками винаходу, що пропонується і технічним результатом, який досягається, полягає в тому, що пропонуються вербово-очеретяні щити з поселеннями молюсків Dreissena polymorpha, які дозволяють з меншими коштами і в досить обмежений час впровадити технологію відновлення русла на усьому протязі річки. Сутність полягає в наступному. Пристрій включає елементи опору водному потоку, які рівномірно чергуються по берегах зі зміщенням один відносно іншого, виконані у вигляді вербовоочеретяних щитів довжиною 0,5-0,7 ширини русла, що розташовані під кутом 30-35° до берега з від станню між ними на кожному березі 2,6-3,1 ширини русла і заселені молюсками Dreissena polymorpha, при цьому, зазначені щити однією боковою стороною кріпляться до берега, а другою - до дна річки за допомогою якоря і тросу. Вербово-очеретяні щити дозволяють в значній мірі зменшити капітальні і експлуатаційні витрати по пристрою, скоротити термін його впровадження та проводити впровадження на усьому протязі річки в досить обмежений час. На фіг. 1 зображено пристрій в плані, на фіг. 2 - елемент опору (фронтальна сторона). Пристрій включає русло 1, берег 2, вербовоочеретяний елемент опору водному потоку 3 з поселеннями молюсків 4, очеретяний поплавок елемента опору 5, вантажі занурення елемента опору 6, берегове кріплення елемента опору 7, донне кріплення елемента опору за допомогою якоря 8 і тросу 9. Таблиця 1 2 3 4 Фіг. 1 2 Трудоємність робіт тис. людино-годин Одноразові капітальні вкладення, тис. грн./пог. км Експлуатаційні витрати, тис. грн./пог. км Термін впровадження, років Відносна ефективність пристрою, що пропонується, % Показники Варіант, що пропонується № Базовий варіант Ефективність пристрою для відновлення русел малих річок 109,5 39,1 64,3 27,5 14,0 49,1 5,5 2,8 49,1 2,5 0,1 46,0 43085 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
