Полімерна композиція

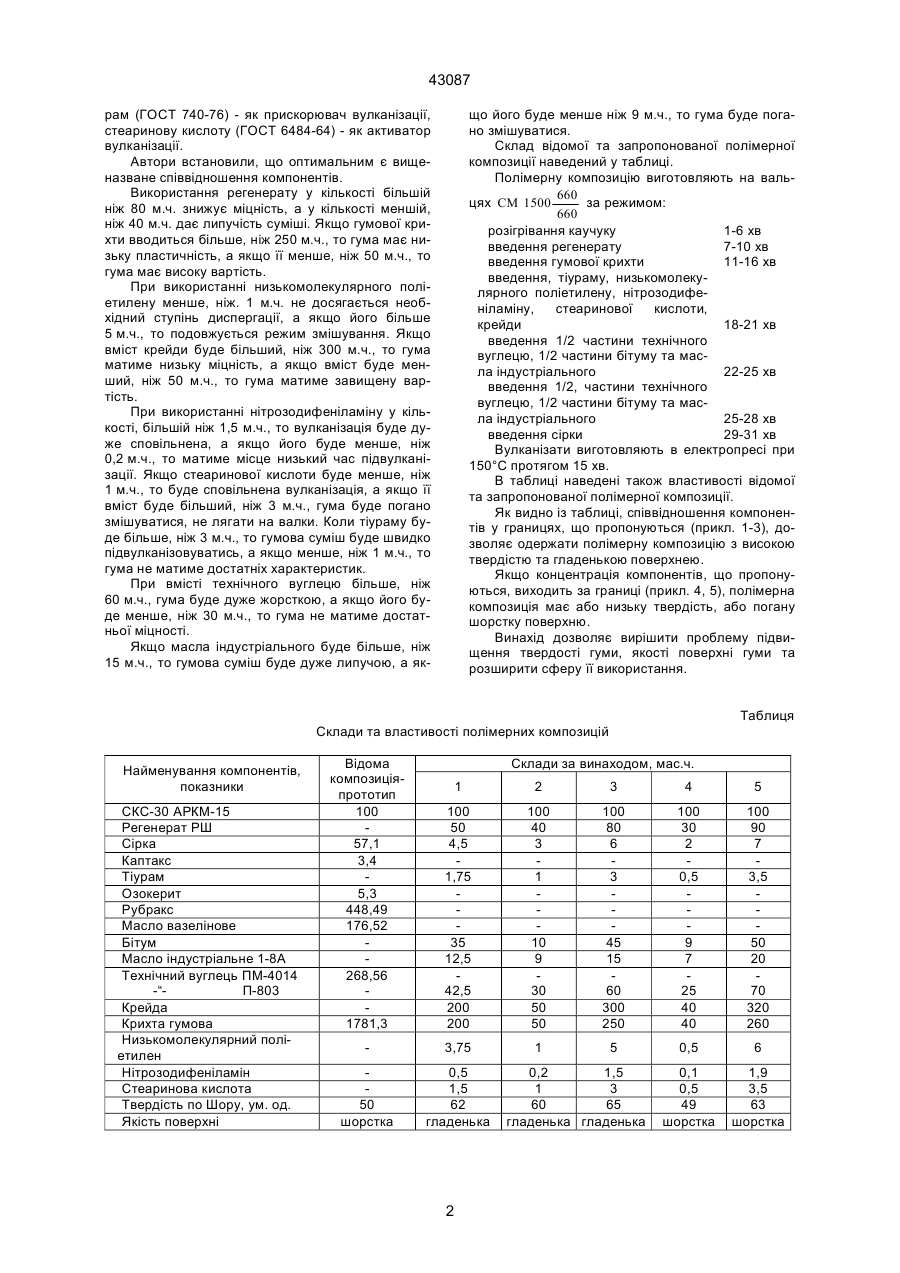

Полімерна композиція, яка містить бутадієнстирольний каучук, регенерат, сірку, технічний вуглець, пластифікатори, гумову крихту, прискорювач вулканізації, яка відрізняється тим, що вона містить бітум та масло індустріальне як пластифікатори, тіурам як прискорювач вулканізації та додатково низькомолекулярний поліетилен як дис 43087 рам (ГОСТ 740-76) - як прискорювач вулканізації, стеаринову кислоту (ГОСТ 6484-64) - як активатор вулканізації. Автори встановили, що оптимальним є вищеназване співвідношення компонентів. Використання регенерату у кількості більшій ніж 80 м.ч. знижує міцність, а у кількості меншій, ніж 40 м.ч. дає липучість суміші. Якщо гумової крихти вводиться більше, ніж 250 м.ч., то гума має низьку пластичність, а якщо її менше, ніж 50 м.ч., то гума має високу вартість. При використанні низькомолекулярного поліетилену менше, ніж. 1 м.ч. не досягається необхідний ступінь диспергації, а якщо його більше 5 м.ч., то подовжується режим змішування. Якщо вміст крейди буде більший, ніж 300 м.ч., то гума матиме низьку міцність, а якщо вміст буде менший, ніж 50 м.ч., то гума матиме завищену вартість. При використанні нітрозодифеніламіну у кількості, більшій ніж 1,5 м.ч., то вулканізація буде дуже сповільнена, а якщо його буде менше, ніж 0,2 м.ч., то матиме місце низький час підвулканізації. Якщо стеаринової кислоти буде менше, ніж 1 м.ч., то буде сповільнена вулканізація, а якщо її вміст буде більший, ніж 3 м.ч., гума буде погано змішуватися, не лягати на валки. Коли тіураму буде більше, ніж 3 м.ч., то гумова суміш буде швидко підвулканізовуватись, а якщо менше, ніж 1 м.ч., то гума не матиме достатніх характеристик. При вмісті технічного вуглецю більше, ніж 60 м.ч., гума буде дуже жорсткою, а якщо його буде менше, ніж 30 м.ч., то гума не матиме достатньої міцності. Якщо масла індустріального буде більше, ніж 15 м.ч., то гумова суміш буде дуже липучою, а як що його буде менше ніж 9 м.ч., то гума буде погано змішуватися. Склад відомої та запропонованої полімерної композиції наведений у таблиці. Полімерну композицію виготовляють на валь660 за режимом: цях CM 1500 660 розігрівання каучуку 1-6 хв введення регенерату 7-10 хв введення гумової крихти 11-16 хв введення, тіураму, низькомолекулярного поліетилену, нітрозодифеніламіну, стеаринової кислоти, 18-21 хв крейди введення 1/2 частини технічного вуглецю, 1/2 частини бітуму та масла індустріального 22-25 хв введення 1/2, частини технічного вуглецю, 1/2 частини бітуму та масла індустріального 25-28 хв введення сірки 29-31 хв Вулканізати виготовляють в електропресі при 150°С протягом 15 хв. В таблиці наведені також властивості відомої та запропонованої полімерної композиції. Як видно із таблиці, співвідношення компонентів у границях, що пропонуються (прикл. 1-3), дозволяє одержати полімерну композицію з високою твердістю та гладенькою поверхнею. Якщо концентрація компонентів, що пропонуються, виходить за границі (прикл. 4, 5), полімерна композиція має або низьку твердість, або погану шорстку поверхню. Винахід дозволяє вирішити проблему підвищення твердості гуми, якості поверхні гуми та розширити сферу її використання. Таблиця Склади та властивості полімерних композицій Найменування компонентів, показники СКС-30 АРКМ-15 Регенерат РШ Сірка Каптакс Тіурам Озокерит Рубракс Масло вазелінове Бітум Масло індустріальне 1-8А Технічний вуглець ПМ-4014 -“П-803 Крейда Крихта гумова Низькомолекулярний поліетилен Нітрозодифеніламін Стеаринова кислота Твердість по Шору, ум. од. Якість поверхні Склади за винаходом, мас.ч. Відома композиціяпрототип 100 57,1 3,4 5,3 448,49 176,52 268,56 1781,3 1 2 3 4 5 100 50 4,5 1,75 35 12,5 42,5 200 200 100 40 3 1 10 9 30 50 50 100 80 6 3 45 15 60 300 250 100 30 2 0,5 9 7 25 40 40 100 90 7 3,5 50 20 70 320 260 3,75 1 5 0,5 6 50 шорстка 0,5 1,5 62 гладенька 0,1 0,5 49 шорстка 1,9 3,5 63 шорстка 2 0,2 1,5 1 3 60 65 гладенька гладенька 43087 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
