Електропровідна полімерна композиція

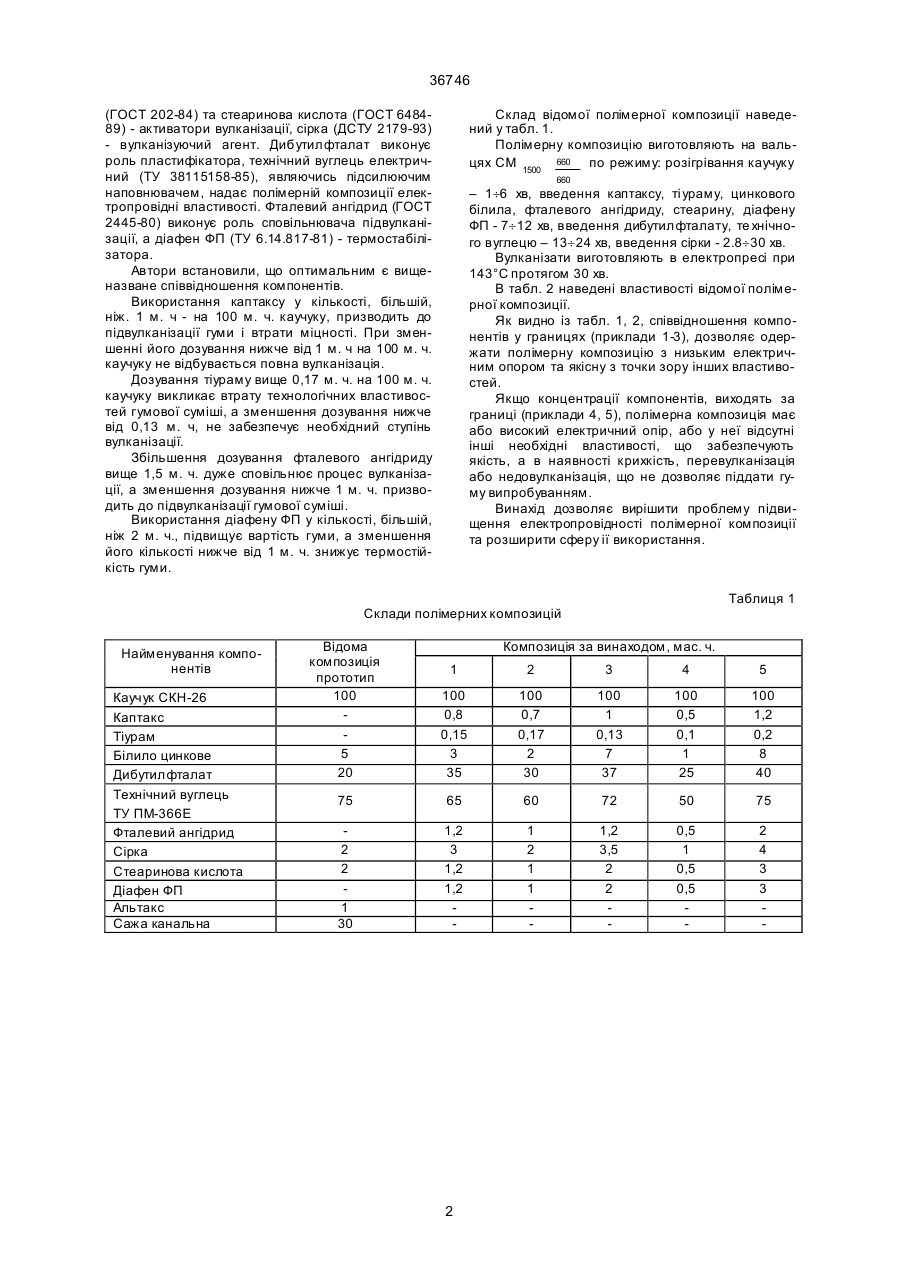

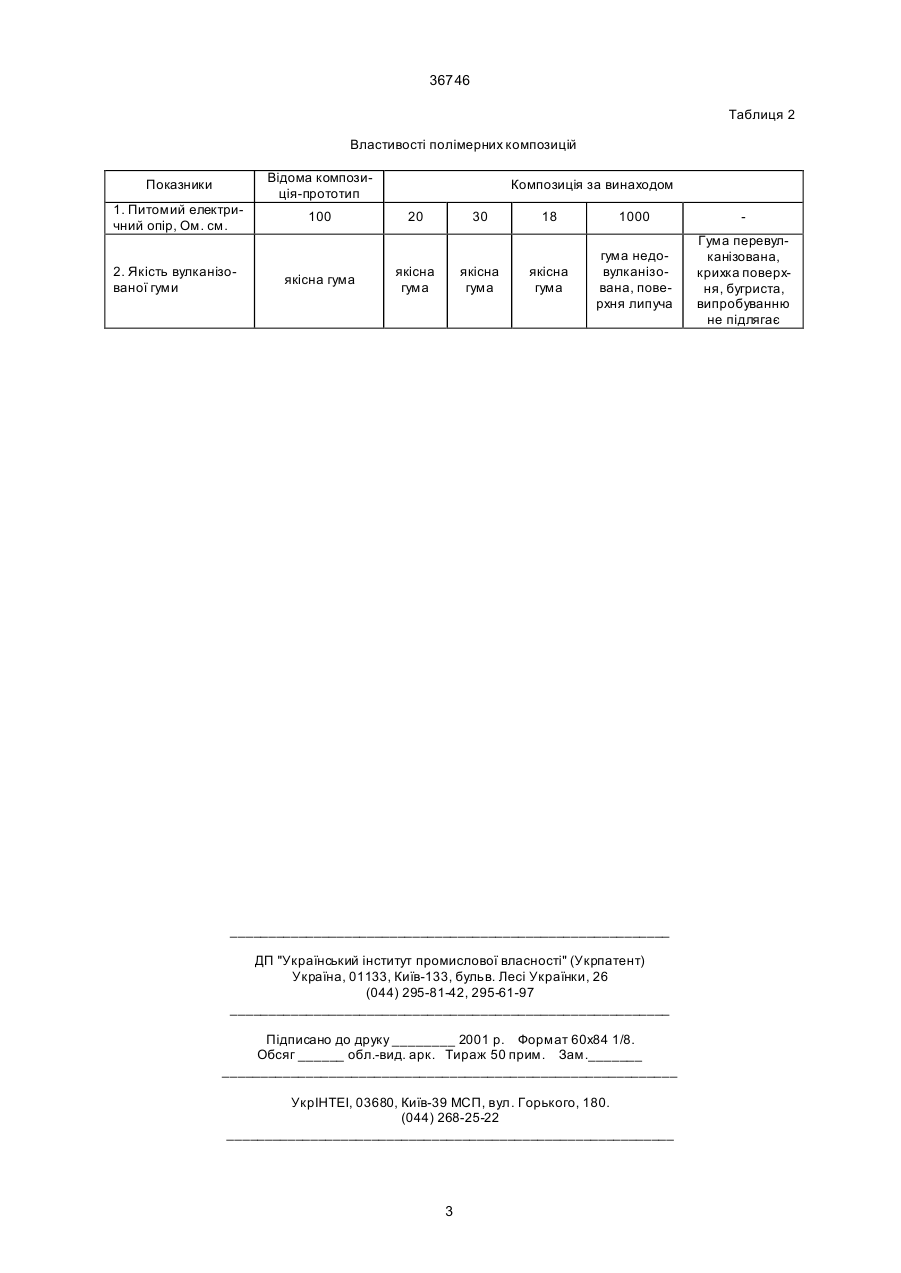

Електропровідна полімерна композиція, яка містить бутадієн-нітрильний каучук, електропровідний технічний вуглець, сірку, прискорювач вулканізації, білила ціпкові стеаринову кислогу та дибутилфталат, відрізняє ться тим, що як прискорювач вулканізації вона містить каптакс і тіурам, а також додатково як сповільнювач підвулканізації 36746 (ГОСТ 202-84) та стеаринова кислота (ГОСТ 648489) - активатори вулканізації, сірка (ДСТУ 2179-93) - вулканізуючий агент. Дибутилфталат виконує роль пластифікатора, технічний вуглець електричний (ТУ 38115158-85), являючись підсилюючим наповнювачем, надає полімерній композиції електропровідні властивості. Фталевий ангідрид (ГОСТ 2445-80) виконує роль сповільнювача підвулканізації, а діафен ФП (ТУ 6.14.817-81) - термостабілізатора. Автори встановили, що оптимальним є вищеназване співвідношення компонентів. Використання каптаксу у кількості, більшій, ніж. 1 м. ч - на 100 м. ч. каучуку, призводить до підвулканізації гуми і втрати міцності. При зменшенні його дозування нижче від 1 м. ч на 100 м. ч. каучуку не відбувається повна вулканізація. Дозування тіураму вище 0,17 м. ч. на 100 м. ч. каучуку викликає втрату технологічних властивостей гумової суміші, а зменшення дозування нижче від 0,13 м. ч, не забезпечує необхідний ступінь вулканізації. Збільшення дозування фталевого ангідриду вище 1,5 м. ч. дуже сповільнює процес вулканізації, а зменшення дозування нижче 1 м. ч. призводить до підвулканізації гумової суміші. Використання діафену ФП у кількості, більшій, ніж 2 м. ч., підвищує вартість гуми, а зменшення його кількості нижче від 1 м. ч. знижує термостійкість гуми. Склад відомої полімерної композиції наведений у табл. 1. Полімерну композицію виготовляють на вальцях CM 1500 660 по режиму: розігрівання каучуку 660 – 1¸6 хв, введення каптаксу, ті ураму, цинкового білила, фталевого ангідриду, стеарину, діафену ФП - 7¸12 хв, введення дибутилфталату, те хнічного вуглецю – 13¸24 хв, введення сірки - 2.8¸30 xв. Вулканізати виготовляють в електропресі при 143°С протягом 30 хв. В табл. 2 наведені властивості відомої полімерної композиції. Як видно із табл. 1, 2, співвідношення компонентів у границях (приклади 1-3), дозволяє одержати полімерну композицію з низьким електричним опором та якісну з точки зору інших властивостей. Якщо концентрації компонентів, виходять за границі (приклади 4, 5), полімерна композиція має або високий електричний опір, або у неї відсутні інші необхідні властивості, що забезпечують якість, а в наявності крихкість, перевулканізація або недовулканізація, що не дозволяє піддати гуму випробуванням. Винахід дозволяє вирішити проблему підвищення електропровідності полімерної композиції та розширити сферу ії використання. Таблиця 1 Склади полімерних композицій Найменування компонентів Каучук СКН-26 Каптакс Тіурам Білило цинкове Дибутилфталат Технічний вуглець ТУ ПМ-366Е Фталевий ангідрид Сірка Стеаринова кислота Діафен ФП Альтакс Сажа канальна Відома композиція прототип 100 5 20 Композиція за винаходом, мас. ч. 1 2 3 4 5 100 0,8 0,15 3 35 100 0,7 0,17 2 30 100 1 0,13 7 37 100 0,5 0,1 1 25 100 1,2 0,2 8 40 75 65 60 72 50 75 2 2 1 30 1,2 3 1,2 1,2 1 2 1 1 1,2 3,5 2 2 0,5 1 0,5 0,5 2 4 3 3 2 36746 Таблиця 2 Властивості полімерних композицій Показники Відома композиція-прототип 1. Питомий електричний опір, Ом. см. 100 2. Якість вулканізованої гуми якісна гума Композиція за винаходом 20 30 якісна гума якісна гума 18 1000 якісна гума гума недовулканізована, поверхня липуча Гума перевулканізована, крихка поверхня, бугриста, випробуванню не підлягає __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
