Закупорювальний пристрій “wt-2/1″
Формула / Реферат
Закупорювальний пристрій, що містить корпус виливного пристрою, гвинтові кришки, зовнішній кожух, ущільнюючі елементи, пристосовані для установки на горловину пляшки, засоби з'єднання та пересування зовнішніх та внутрішніх елементів, який відрізняється тим, що зовнішній кожух пристрою виконують неметалевим і розрізним у вигляді перехідної фаски; під кожухом додатково встановлюють попередньо стиснуту кольорову пластичну юбку, яка виконана з можливістю безповоротного звільнення із-під зовнішньої кришки при першому відкритті пристрою.
Текст

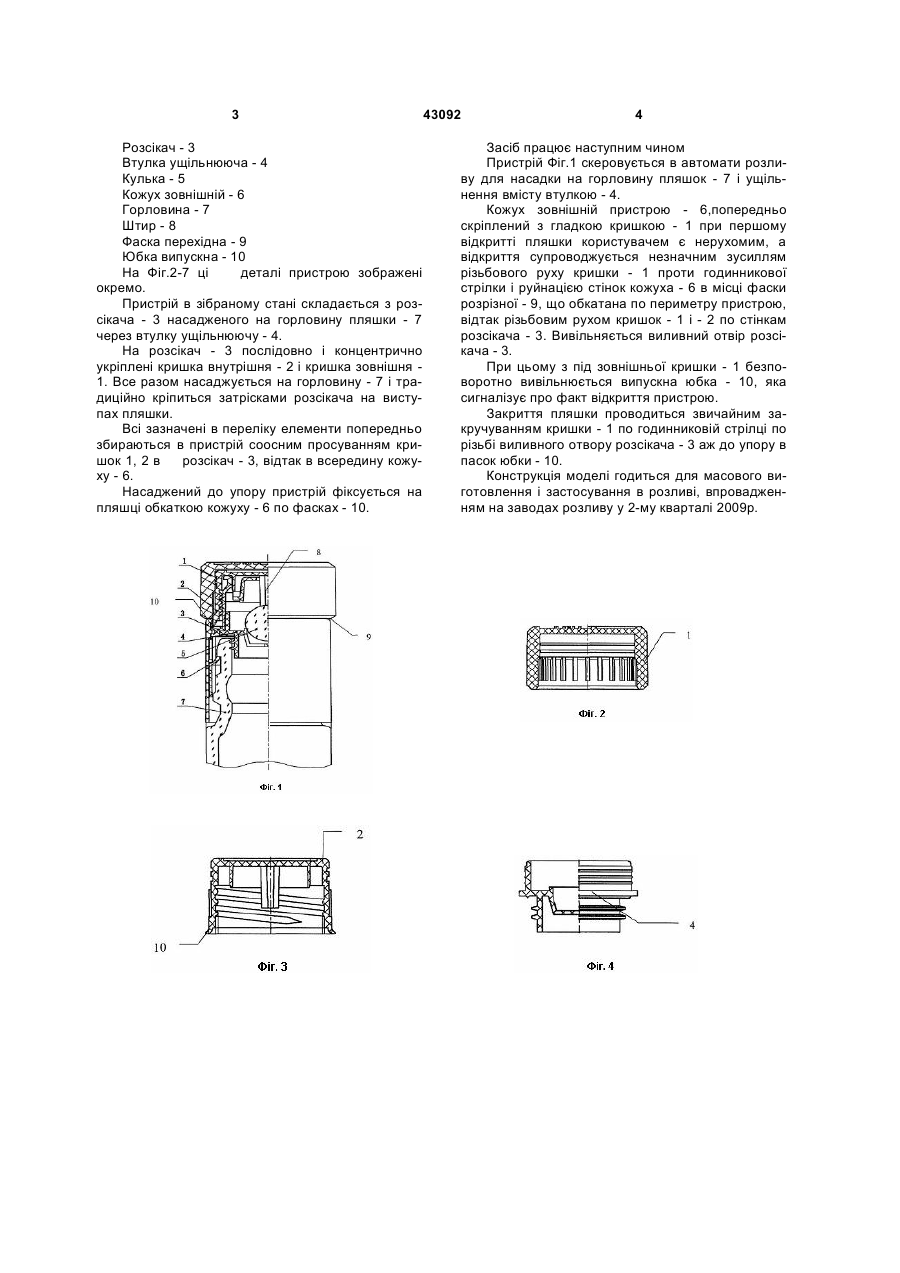

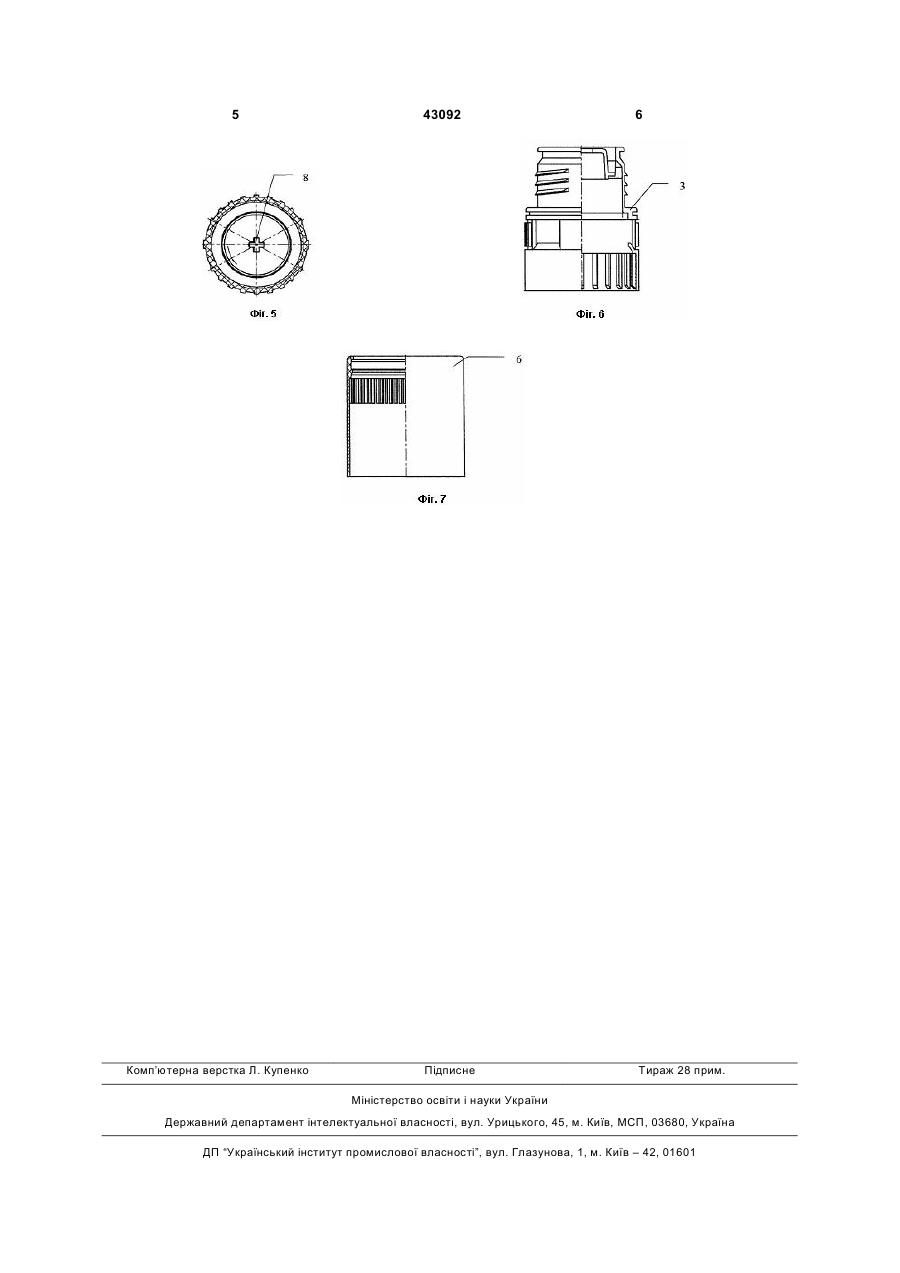

Закупорювальний пристрій, що містить корпус виливного пристрою, гвинтові кришки, зовнішній кожух, ущільнюючі елементи, пристосовані для 3 Розсікач - 3 Втулка ущільнююча - 4 Кулька - 5 Кожух зовнішній - 6 Горловина - 7 Штир - 8 Фаска перехідна - 9 Юбка випускна - 10 На Фіг.2-7 ці деталі пристрою зображені окремо. Пристрій в зібраному стані складається з розсікача - 3 насадженого на горловину пляшки - 7 через втулку ущільнюючу - 4. На розсікач - 3 послідовно і концентрично укріплені кришка внутрішня - 2 і кришка зовнішня 1. Все разом насаджується на горловину - 7 і традиційно кріпиться затрісками розсікача на виступах пляшки. Всі зазначені в переліку елементи попередньо збираються в пристрій соосним просуванням кришок 1, 2 в розсікач - 3, відтак в всередину кожуху - 6. Насаджений до упору пристрій фіксується на пляшці обкаткою кожуху - 6 по фасках - 10. 43092 4 Засіб працює наступним чином Пристрій Фіг.1 скеровується в автомати розливу для насадки на горловину пляшок - 7 і ущільнення вмісту втулкою - 4. Кожух зовнішній пристрою - 6,попередньо скріплений з гладкою кришкою - 1 при першому відкритті пляшки користувачем є нерухомим, а відкриття супроводжується незначним зусиллям різьбового руху кришки - 1 проти годинникової стрілки і руйнацією стінок кожуха - 6 в місці фаски розрізної - 9, що обкатана по периметру пристрою, відтак різьбовим рухом кришок - 1 і - 2 по стінкам розсікача - 3. Вивільняється виливний отвір розсікача - 3. При цьому з під зовнішньої кришки - 1 безповоротно вивільнюється випускна юбка - 10, яка сигналізує про факт відкриття пристрою. Закриття пляшки проводиться звичайним закручуванням кришки - 1 по годинниковій стрілці по різьбі виливного отвору розсікача - 3 аж до упору в пасок юбки - 10. Конструкція моделі годиться для масового виготовлення і застосування в розливі, впровадженням на заводах розливу у 2-му кварталі 2009р. 5 Комп’ютерна верстка Л. Купенко 43092 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device "wt-2/1"
Автори англійськоюKosandiak Roman Petrovych
Назва патенту російськоюЗакупоривающее устройство "wt-2/1"
Автори російськоюКосандяк Роман Петрович
МПК / Мітки
МПК: B65D 47/00, B65D 41/00
Мітки: пристрій, закупорювальний
