Закупорювальний пристрій мтр-2/1

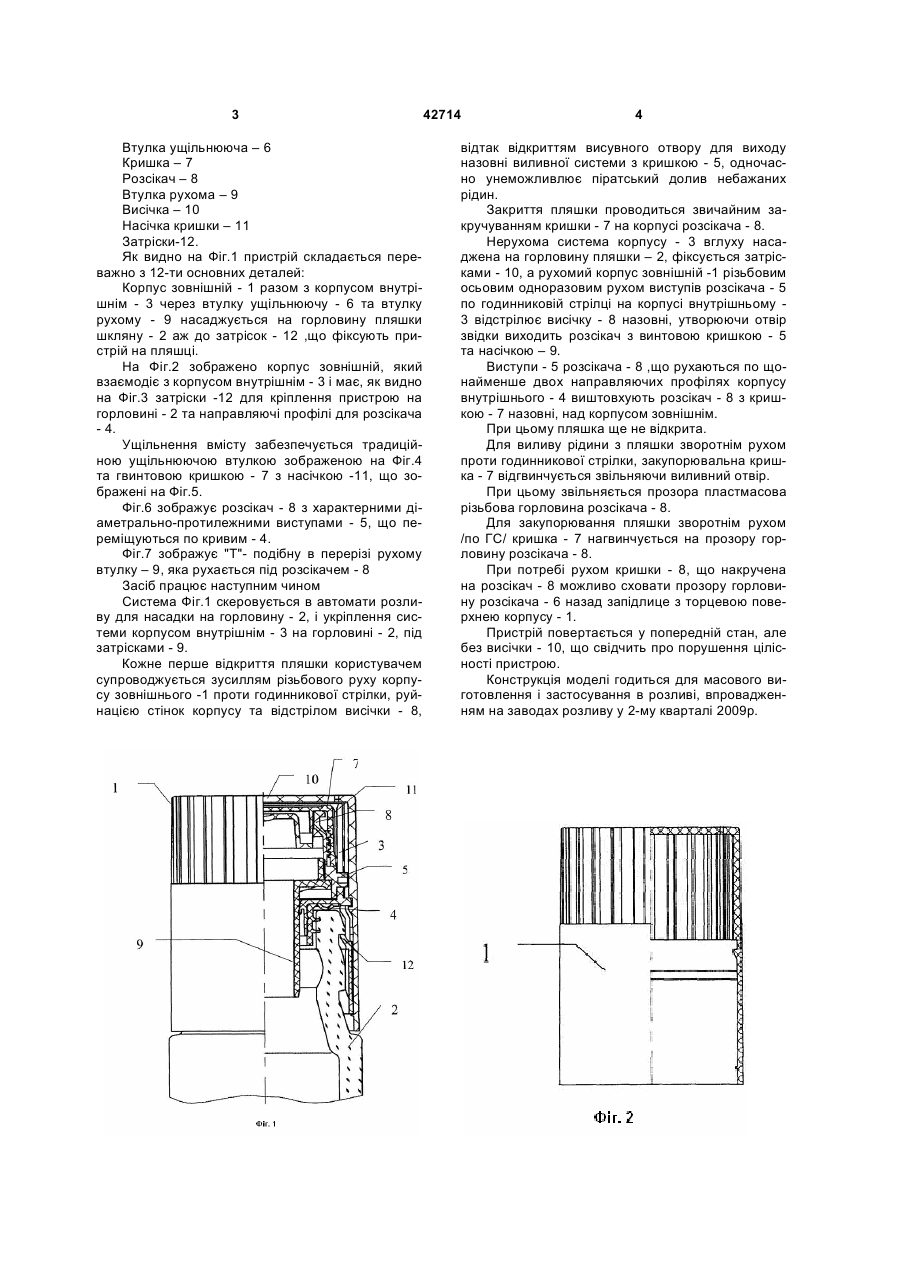

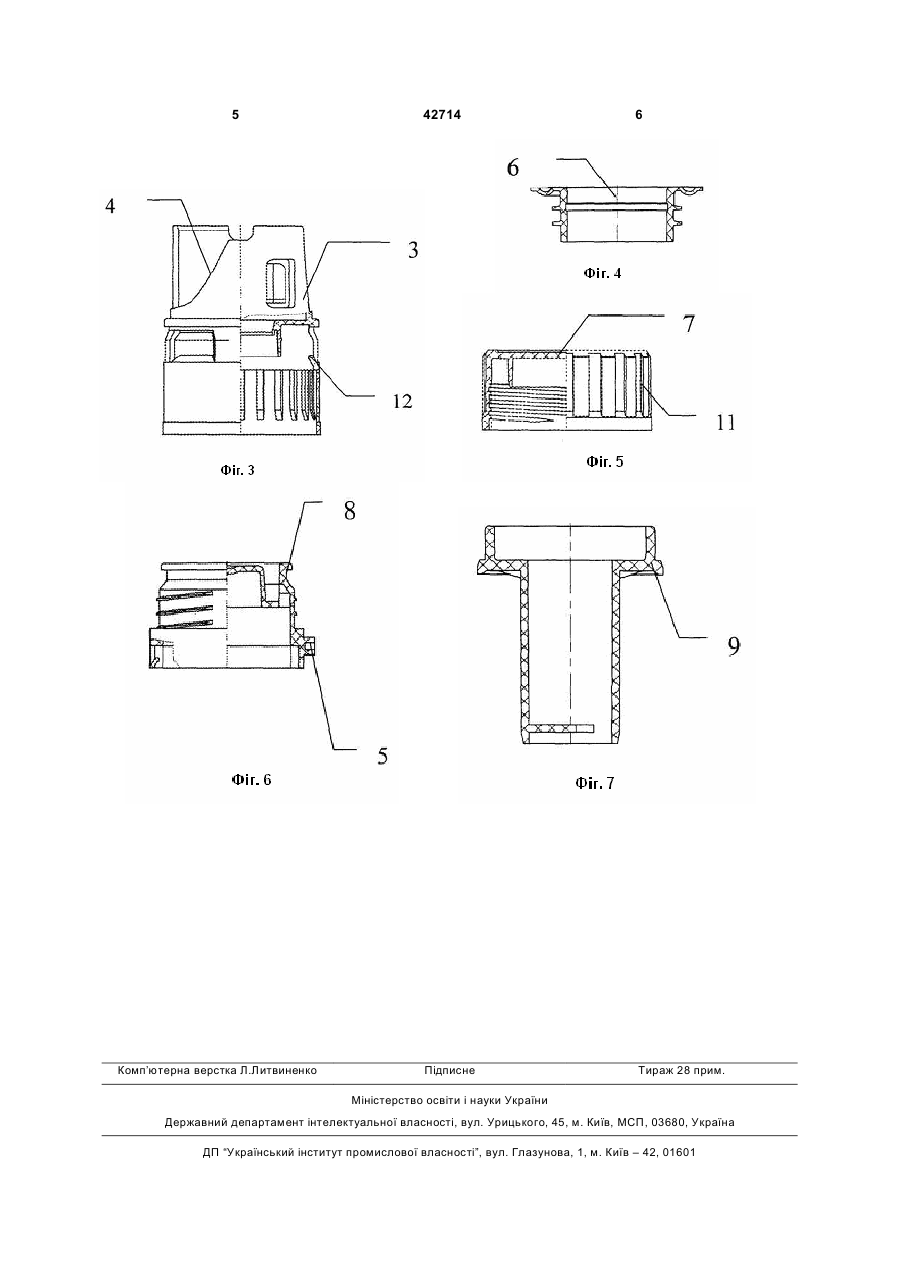

Закупорювальний пристрій, що містить корпус виливного пристрою, гвинтові кришки, ущільнюючі елементи, пристосовані для установки на горловину пляшки, засоби з'єднання та пересування 3 Втулка ущільнююча – 6 Кришка – 7 Розсікач – 8 Втулка рухома – 9 Висічка – 10 Насічка кришки – 11 Затріски-12. Як видно на Фіг.1 пристрій складається переважно з 12-ти основних деталей: Корпус зовнішній - 1 разом з корпусом внутрішнім - 3 через втулку ущільнюючу - 6 та втулку рухому - 9 насаджується на горловину пляшки шкляну - 2 аж до затрісок - 12 ,що фіксують пристрій на пляшці. На Фіг.2 зображено корпус зовнішній, який взаємодіє з корпусом внутрішнім - 3 і має, як видно на Фіг.3 затріски -12 для кріплення пристрою на горловині - 2 та направляючі профілі для розсікача - 4. Ущільнення вмісту забезпечується традиційною ущільнюючою втулкою зображеною на Фіг.4 та гвинтовою кришкою - 7 з насічкою -11, що зображені на Фіг.5. Фіг.6 зображує розсікач - 8 з характерними діаметрально-протилежними виступами - 5, що переміщуються по кривим - 4. Фіг.7 зображує "Т"- подібну в перерізі рухому втулку – 9, яка рухається під розсікачем - 8 Засіб працює наступним чином Система Фіг.1 скеровується в автомати розливу для насадки на горловину - 2, і укріплення системи корпусом внутрішнім - 3 на горловині - 2, під затрісками - 9. Кожне перше відкриття пляшки користувачем супроводжується зусиллям різьбового руху корпусу зовнішнього -1 проти годинникової стрілки, руйнацією стінок корпусу та відстрілом висічки - 8, 42714 4 відтак відкриттям висувного отвору для виходу назовні виливної системи з кришкою - 5, одночасно унеможливлює піратський долив небажаних рідин. Закриття пляшки проводиться звичайним закручуванням кришки - 7 на корпусі розсікача - 8. Нерухома система корпусу - 3 вглуху насаджена на горловину пляшки – 2, фіксується затрісками - 10, а рухомий корпус зовнішній -1 різьбовим осьовим одноразовим рухом виступів розсікача - 5 по годинниковій стрілці на корпусі внутрішньому 3 відстрілює висічку - 8 назовні, утворюючи отвір звідки виходить розсікач з винтовою кришкою - 5 та насічкою – 9. Виступи - 5 розсікача - 8 ,що рухаються по щонайменше двох направляючих профілях корпусу внутрішнього - 4 виштовхують розсікач - 8 з кришкою - 7 назовні, над корпусом зовнішнім. При цьому пляшка ще не відкрита. Для виливу рідини з пляшки зворотнім рухом проти годинникової стрілки, закупорювальна кришка - 7 відгвинчується звільняючи виливний отвір. При цьому звільняється прозора пластмасова різьбова горловина розсікача - 8. Для закупорювання пляшки зворотнім рухом /по ГС/ кришка - 7 нагвинчується на прозору горловину розсікача - 8. При потребі рухом кришки - 8, що накручена на розсікач - 8 можливо сховати прозору горловину розсікача - 6 назад запідлице з торцевою поверхнею корпусу - 1. Пристрій повертається у попередній стан, але без висічки - 10, що свідчить про порушення цілісності пристрою. Конструкція моделі годиться для масового виготовлення і застосування в розливі, впровадженням на заводах розливу у 2-му кварталі 2009р. 5 Комп’ютерна верстка Л.Литвиненко 42714 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
