Спосіб статичного генерування електричної енергії

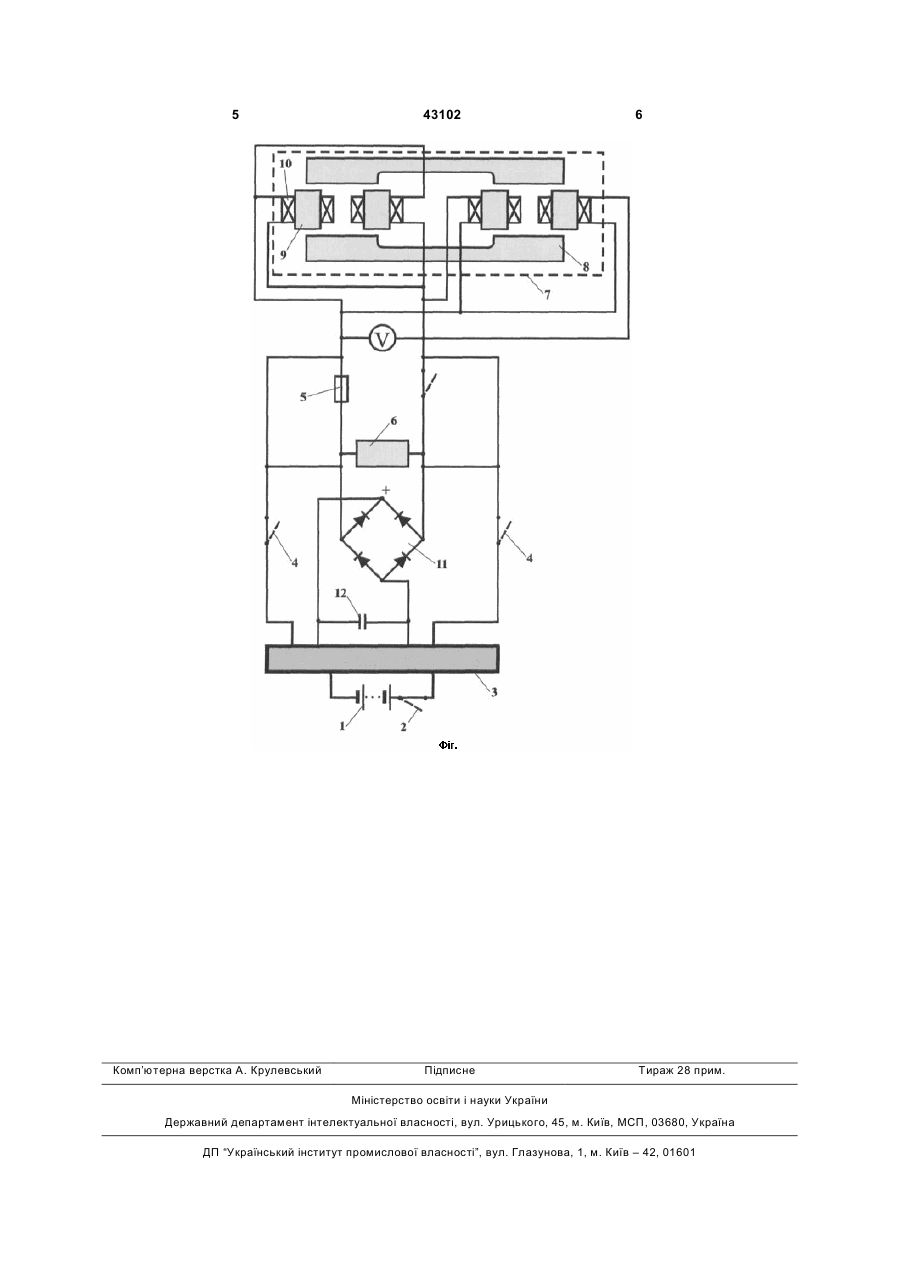

Спосіб статичного генерування електричної енергії, що включає використання електростанції з індукційним електрогенератором змінного струму, який оснащений статором, котушки з сердечниками, первинного джерела постійного струму, електричного кола навантаження, в яке генерується змінний струм, який відрізняється тим, що статор індукційного електрогенератора виконують плоским, при цьому котушки з сердечниками індукційного електрогенератора частково замикають на статор, до виводів котушок підключають електрич 3 ладу (ЕКП), що утворює через них в сердечниках та статорі імпульси змінних по величині магнітних потоків, підключення ЕКП до первинного джерела постійного струму - акумулятора через ключ включення ЕКП та подача імпульсів постійного струму на котушки в кожний напівперіод синусоїди змінного струму з розривом свого електричного кола після їх подачі, поява в сердечниках та статорі імпульсів змінних по величині магнітних потоків, які генерують в котушках електрогенератора змінний струм, що надходить в електричне коло навантаження та на діодний міст з фільтром - конденсатором, забезпечує заміну механічного приводу на ЕКП з первинним джерелом постійного струму (акумулятором), цим забезпечується спрощення конструкції, зменшення габаритів та ваги електростанції більш ніж у 3 рази, підвищення надійності, зниження собівартості виробленої електричної енергії, покращення екології. Поставлене завдання вирішується тим, що в способі статичного генерування електричної енергії, що включає електростанцію з індукційним електрогенератором змінного струму, який постачений статором, котушки з сердечниками, первинне джерело постійного струму, електричне коло навантаження, в яке генерується змінний струм, згідно з корисною моделлю передбачені наступні конструктивні відміни: - статор індукційного електрогенератора виконаний плоским; - котушки з сердечниками індукційного електрогенератора частково замикають на статор; - до виводів котушок підключають електричне коло навантаження та електричне коло ЕКП, що утворює через них в сердечниках та плоскому статорі імпульси змінних по величині магнітних потоків; - ЕКП підключають до первинного джерела постійного струму - аккумулятора; - подають через електронні ключі імпульси постійного струму від ЕКП на котушки в кожний напівперіод синусоїди змінного струму з розривом свого електричного кола після їх подачі, що приводить до появи в сердечниках та плоскому статорі імпульсів змінних по величині магнітних потоків; - імпульси змінних по величині магнітних потоків в сердечниках генерують в котушках змінний електричний струм; - змінний електричний струм надходить в електричне коло навантаження та на випрямний діодний міст із згладжуючим фільтром - конденсатором; - після діодного моста постійний струм надхо 43102 4 дить до ЕКП для його постійного електроживлення; - акумулятор переводять в режим очікування або автоматичної зарядки. Спосіб виконують за допомогою пристрою електростанції, що зображена схематично на Фіг. Електростанція для виконання способу статичного генерування електричної енергії містить первинне джерело 1 постійного струму (акумулятор), ключ 2, ЕКП 3, електронні ключі 4, запобіжник 5 електричного кола навантаження 6, статичний електрогенератор 7 з плоским статором 8, сердечниками 9, котушками 10, випрямний міст 11 та конденсатор 12. Спосіб виконують наступним чином. Ключом 2 замикають електричне коло первинного джерела 1 (акумулятора) постійного струму та ЕКП 3, який починає посилати імпульс постійного струму в кожному напівперіоді синусоїди змінного струму через електронні ключі 4 з розривом свого електричного кола після кожного з них, імпульс постійного струму проходить через електричне коло навантаження 6 та котушки 10, збуджує в сердечниках 9 статичного електрогенератора 7 імпульси змінних по величині магнітних потоків, що генерують в котушках 10 змінний електричний струм, який надходить до електричного кола навантаження 6 та випрямний міст 11 із згладжуючим фільтром - конденсатором 12, після якого постійний струм подають на ЕКП 3 для його постійного електроживлення, а акумулятор 1 переводять у режим очікування або автоматичної зарядки. Приклад До статичного електрогенератора 7, що містить плоский статор 8, чотири сердечники 9 з перерізом 40см2 кожний та котушками 10 по 400 витків (проводом d=1,9мм), підключають за схемою (Фіг.) ЕКП 3 потужністю 1000W, джерело електроживлення (акумулятор) 1 12V на 18А × ч, навантаження 6 4000W у вигляді 8-ми ламп по 500W та конденсатор 12 на 400V 4400 mF , замикають ключ 2, відмічають показання вольтметра на холостому ходу, що дорівнює 250V, та замикають коло навантаження 6, напруга знижується до 220V, відключають джерело 1 електроживлення (акумулятор) та після розігріву усіх елементів схеми напруга стабілізується на відмітці 216V. Використання запропонованого способу статичного генерування електричної енергії дозволить знизити вагу електростанції в три та більше разів, припиниться використання органічних палив та зв’язані з ними викиди СО2 в атмосферу. 5 Комп’ютерна верстка А. Крулевський 43102 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
