Спосіб перетворення теплової енергії в механічну

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 43103

Опубліковано: 10.08.2009

Автор: Демчук Михайло Миколайович

Завантажити PDF файл.

Формула / Реферат

Спосіб перетворення теплової енергії в механічну шляхом виконання кінематично зв'язаними поршнями в циліндрах термодинамічних процесів стиснення, нагрівання перетиском, розширення, охолодження перетиском, який відрізняється тим, що установлено передаточне відношення 2:1 між зубчатими колесами в кінематичному зв'язку поршнів.

Текст

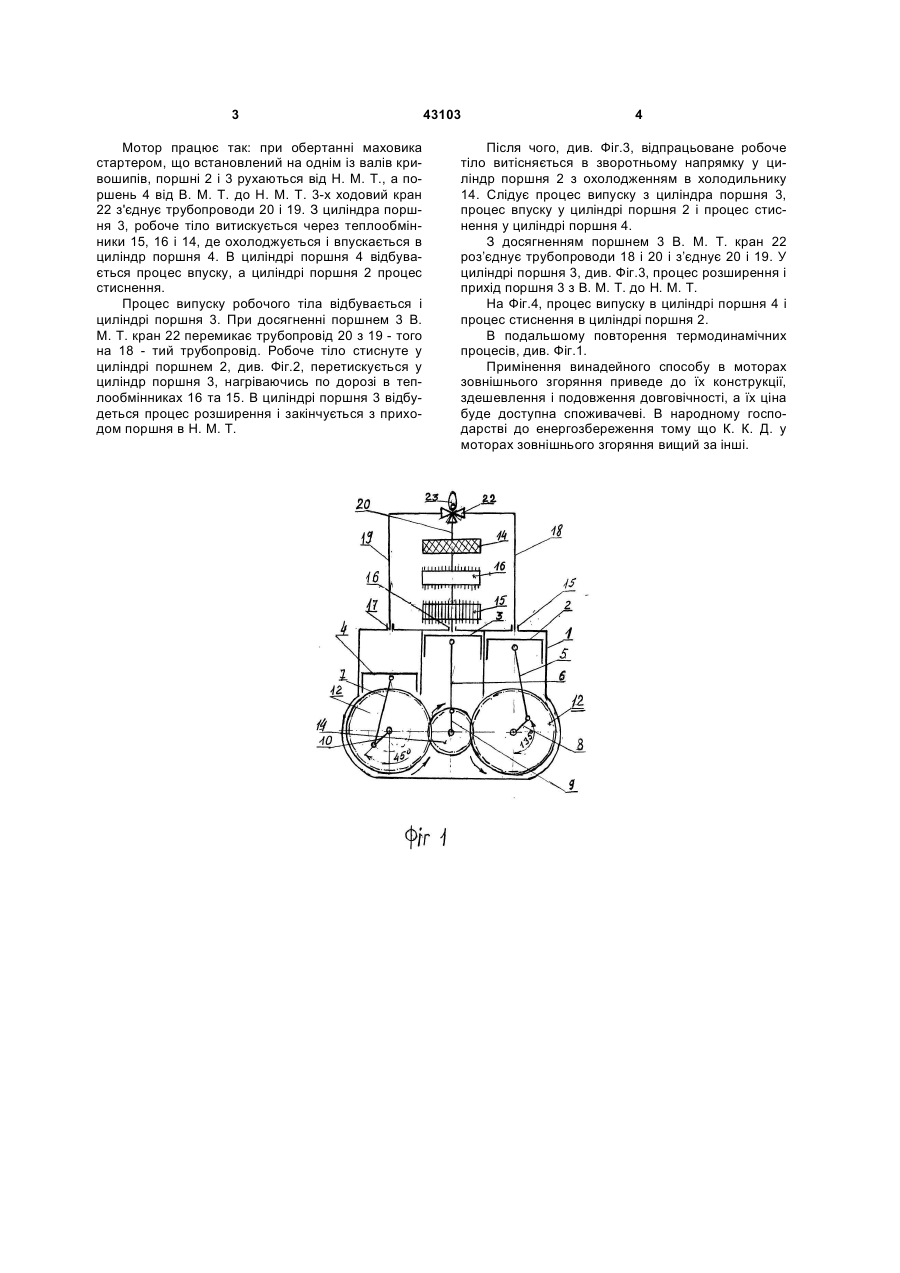

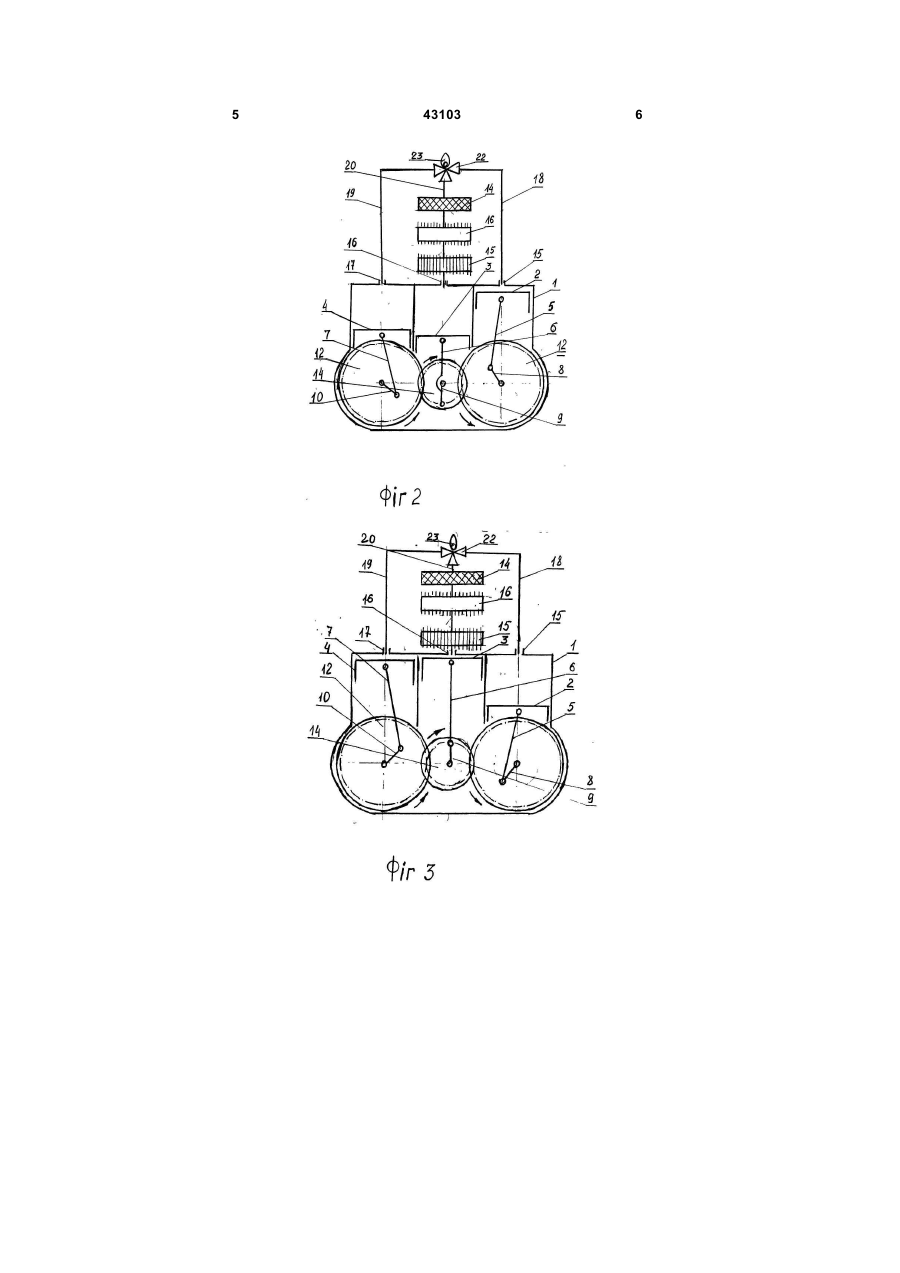

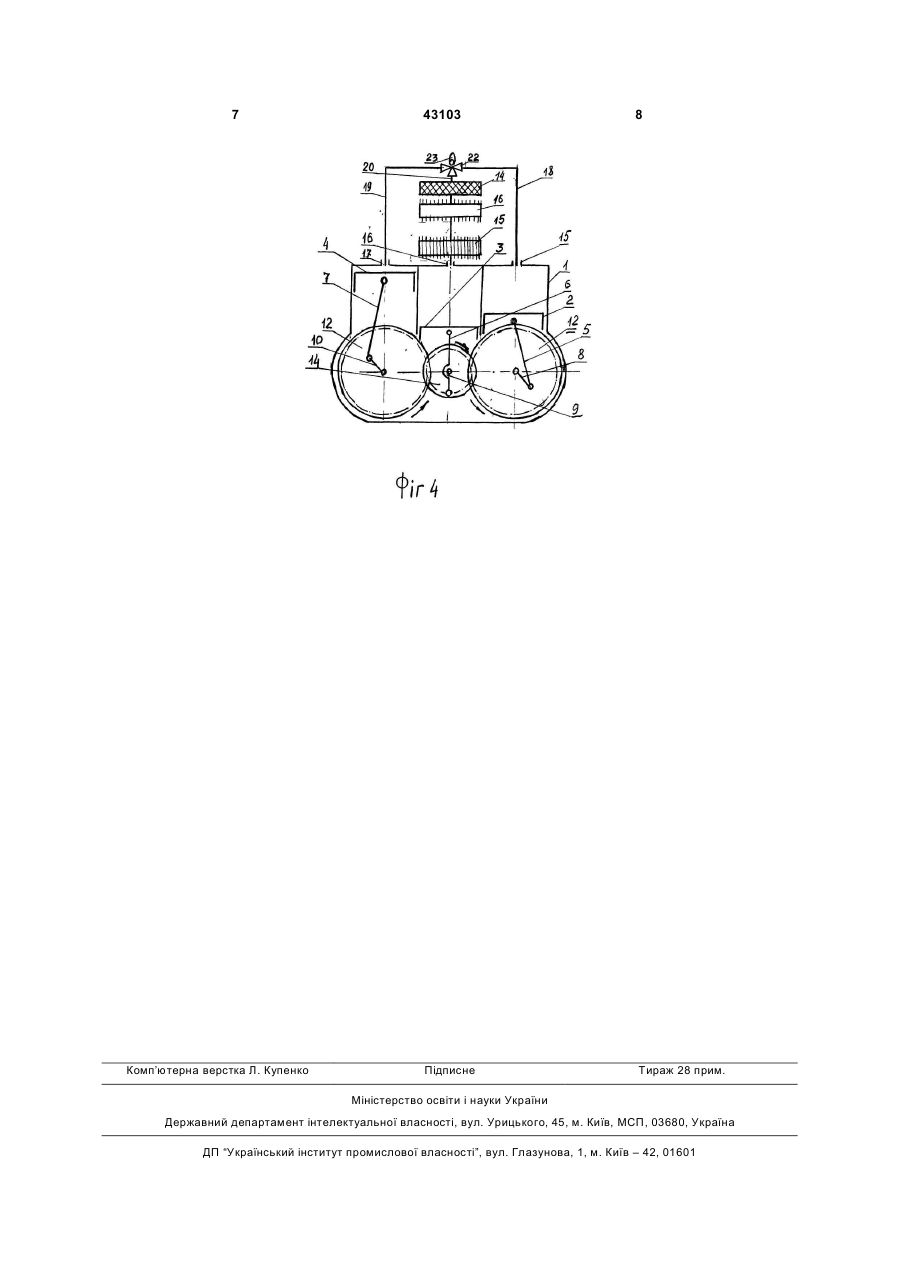

Спосіб перетворення теплової енергії в механічну шляхом виконання кінематично зв'язаними 3 Мотор працює так: при обертанні маховика стартером, що встановлений на однім із валів кривошипів, поршні 2 і 3 рухаються від Н. М. Т., а поршень 4 від В. М. Т. до Н. М. Т. 3-х ходовий кран 22 з'єднує трубопроводи 20 і 19. З циліндра поршня 3, робоче тіло витискується через теплообмінники 15, 16 і 14, де охолоджується і впускається в циліндр поршня 4. В циліндрі поршня 4 відбувається процес впуску, а циліндрі поршня 2 процес стиснення. Процес випуску робочого тіла відбувається і циліндрі поршня 3. При досягненні поршнем 3 В. М. Т. кран 22 перемикає трубопровід 20 з 19 - того на 18 - тий трубопровід. Робоче тіло стиснуте у циліндрі поршнем 2, див. Фіг.2, перетискується у циліндр поршня 3, нагріваючись по дорозі в теплообмінниках 16 та 15. В циліндрі поршня 3 відбудеться процес розширення і закінчується з приходом поршня в Н. М. Т. 43103 4 Після чого, див. Фіг.3, відпрацьоване робоче тіло витісняється в зворотньому напрямку у циліндр поршня 2 з охолодженням в холодильнику 14. Слідує процес випуску з циліндра поршня 3, процес впуску у циліндрі поршня 2 і процес стиснення у циліндрі поршня 4. З досягненням поршнем 3 В. Μ. Τ. кран 22 роз’єднує трубопроводи 18 і 20 і з’єднує 20 і 19. У циліндрі поршня 3, див. Фіг.3, процес розширення і прихід поршня 3 з В. М. Т. до Η. Μ. Τ. На Фіг.4, процес випуску в циліндрі поршня 4 і процес стиснення в циліндрі поршня 2. В подальшому повторення термодинамічних процесів, див. Фіг.1. Примінення винадейного способу в моторах зовнішнього згоряння приведе до їх конструкції, здешевлення і подовження довговічності, а їх ціна буде доступна споживачеві. В народному господарстві до енергозбереження тому що К. К. Д. у моторах зовнішнього згоряння вищий за інші. 5 43103 6 7 Комп’ютерна верстка Л. Купенко 43103 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for conversion of thermal energy to mechanical energy

Автори англійською

Demchuk Mykhailo Mykolaiovych

Назва патенту російською

Способ преобразования тепловой энергии в механическую

Автори російською

Демчук Михаил Николаевич

МПК / Мітки

МПК: F02G 1/00

Мітки: механічну, перетворення, теплової, спосіб, енергії
